1. Vapenmodeller:

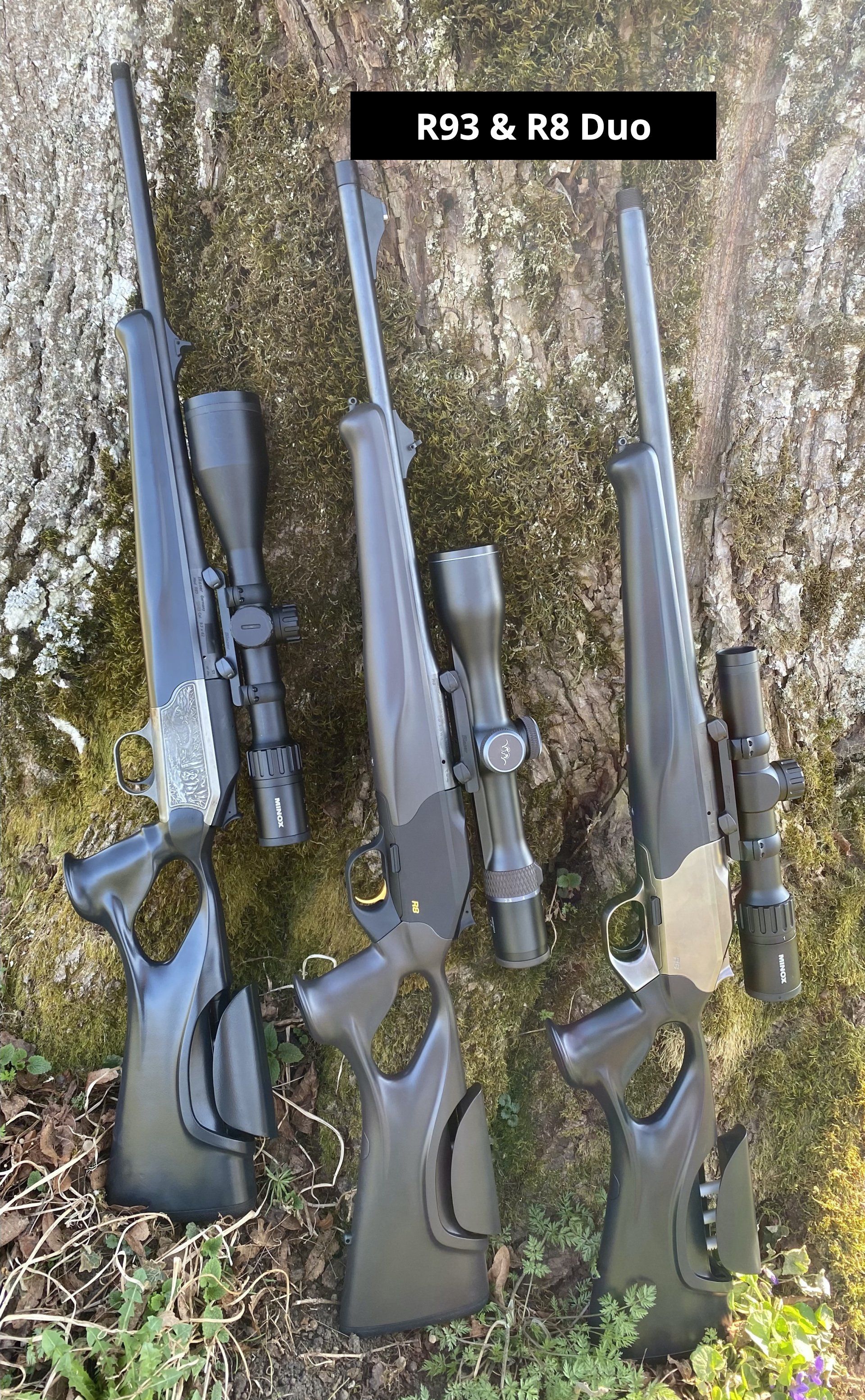

• Ditt jaktgevär (Blaser R93 eller R8) med ett 1- eller 2-delat kolvsystem kan mycket enkelt konverteras!
• Med de 2-delade axelvarianterna kan kunden själv bygga om.
• För varianterna med enstaka axeldelar gör vi gärna detta åt dig kostnadsfritt, eftersom dessa behöver monteras av oss för att uppnå önskad precision.
• I grund och botten Alla ASDM-axelsystem är baserade på samma geometrisk begreppEndast den Anslutningsgeometri Systemhuset är anpassat till respektive vapenmodell. Därför är de som visas här Produktinformationen gäller för både R93 och R8!
• Det är nu också möjligt att R8 med rak standardaxel i 2 varianter av kolvstocken att erhålla (se Galleri R8). Bara ASDM kan göra det!
• Variant #R8.VA1 och #R8.VA4: Den passar din befintliga avtryckarenhet med ett runt standardavtryckarskydd.
• Variant #R8.VA2 och #R8.VA5: möjliggör ett framgångsrikt genomförande av Extraktionsenhet med en smidig övergång till kolven, liksom med R8 Success och R8 Ultimate samt R8 Professional/Success. Det bör dock noteras att dessa utsugningsenhet inte finns tillgänglig från asdm och kan därför inte inkluderas i leveransen! Din Blaser-återförsäljare hjälper dig gärna med det!
• Vi levererar inte färdiga produkter; varje skaftset är unikt. enligt kundspecifika krav tillverkad Specialtillverkad. Således får varje kund en Unik!
• Tillverknings- och leveranstiden är därför flera veckor!

Axelskruvanordning

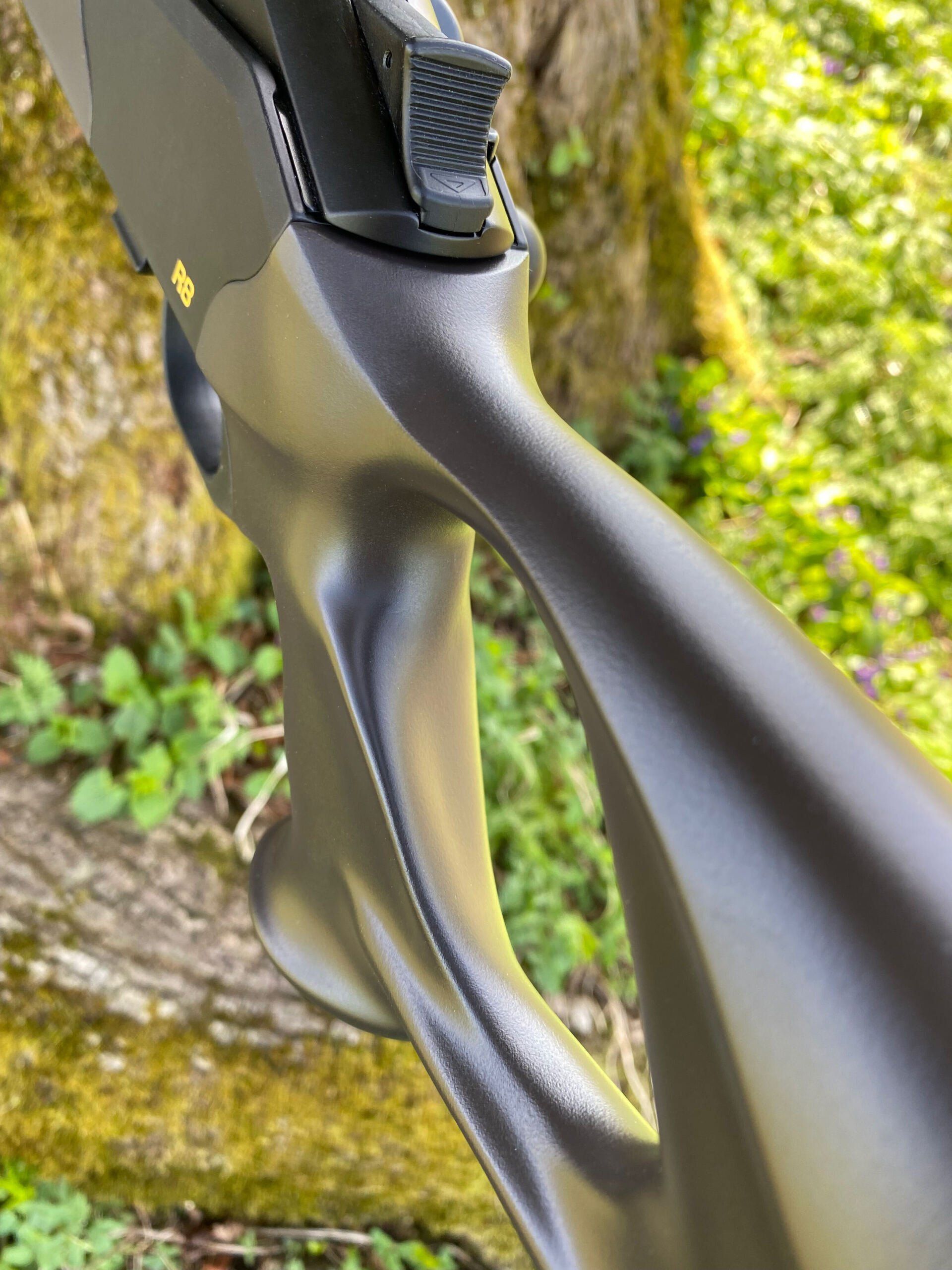

1.3 Infällt handtag

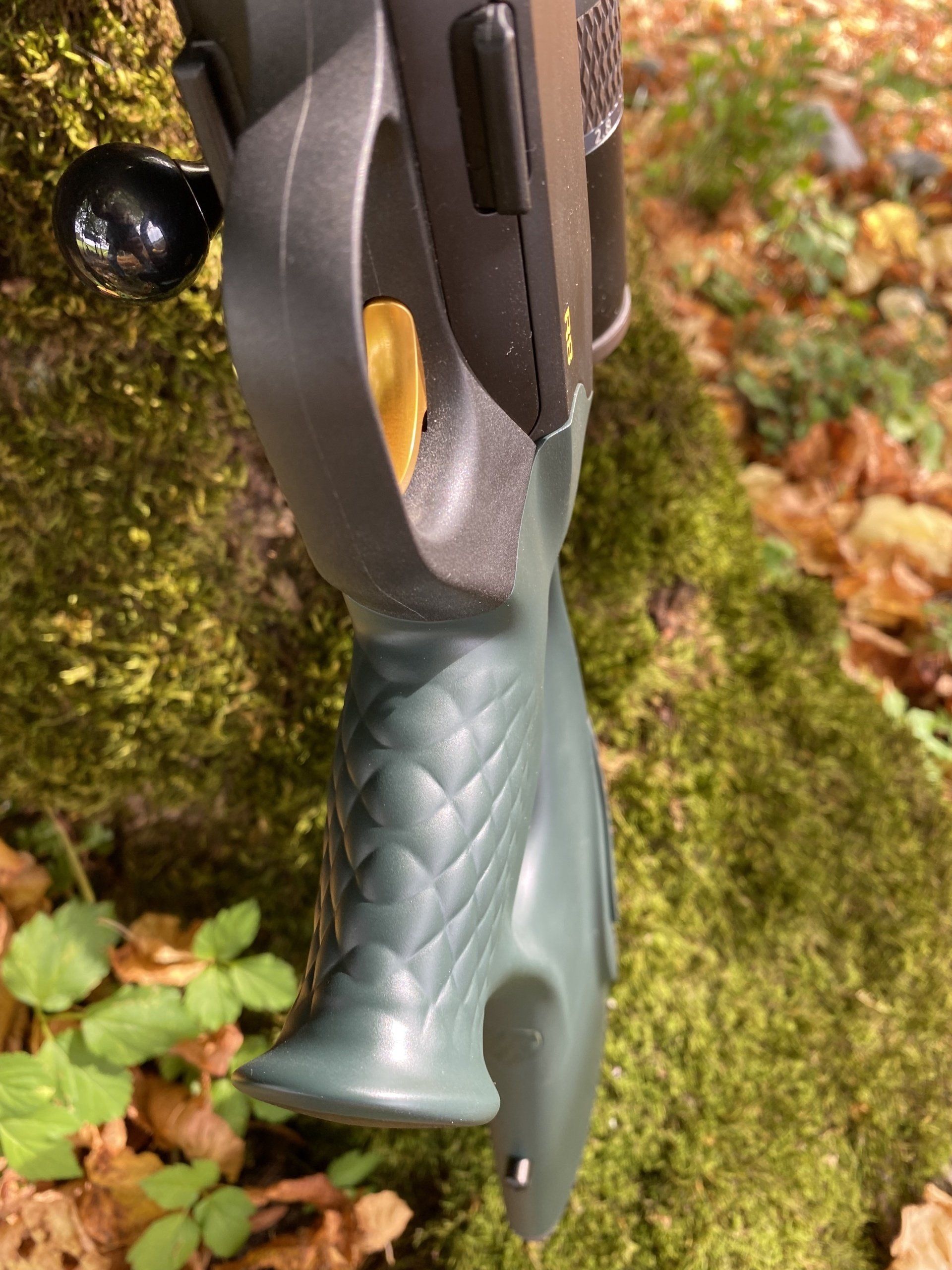

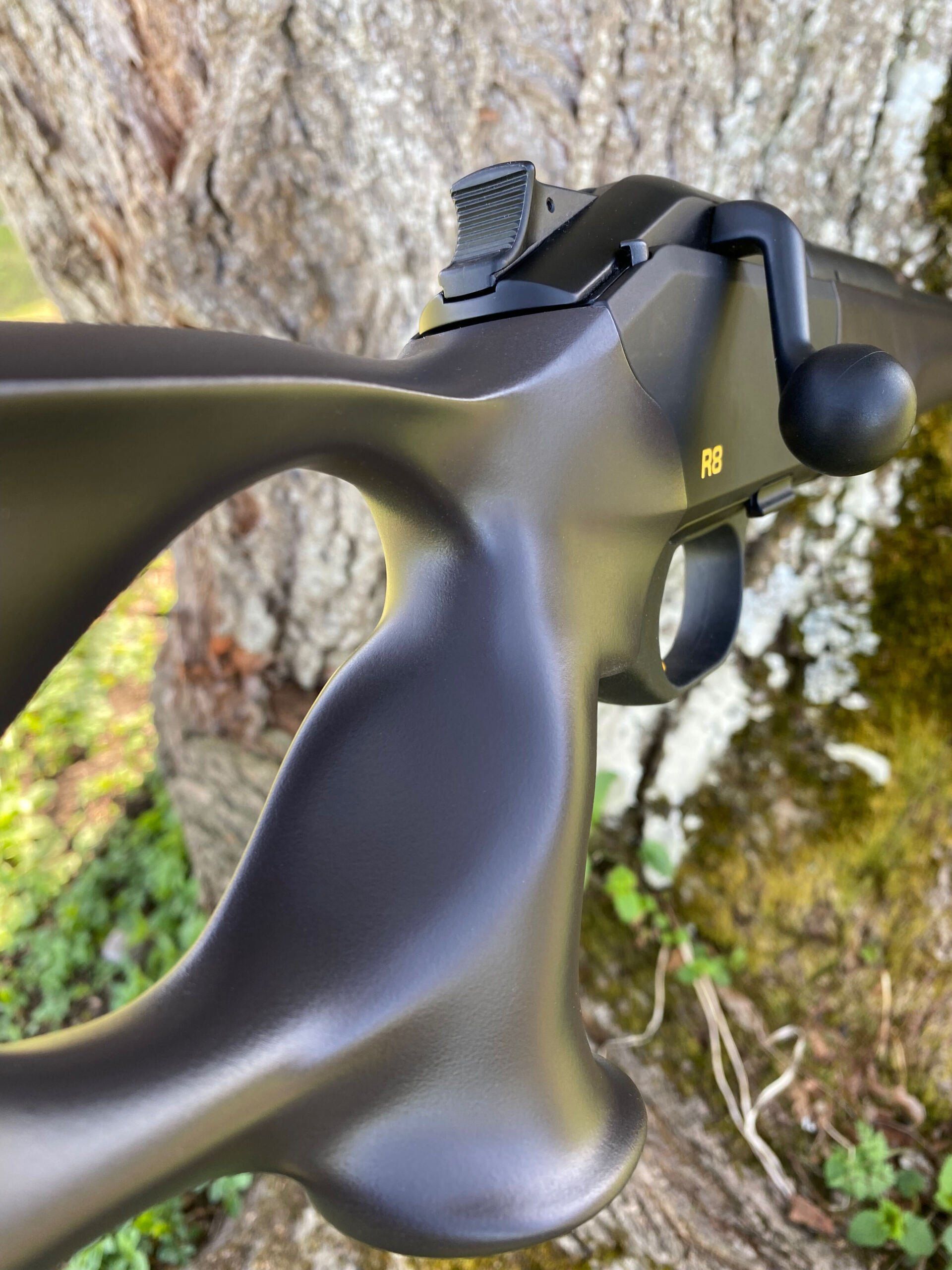

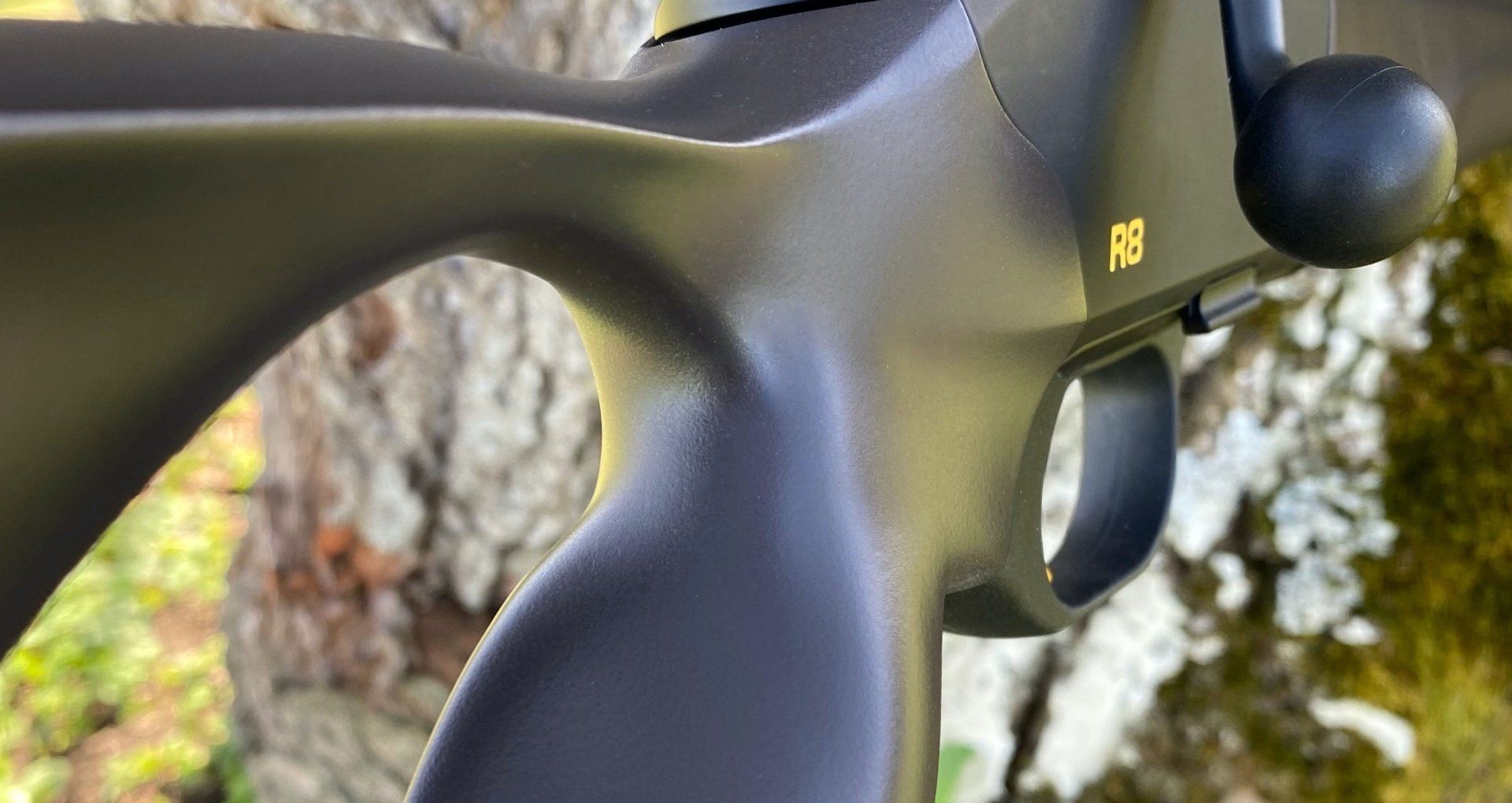

• Det finns inget fult, synligt eller märkbart monteringshål i greppfördjupningen på pistolgreppet, vilket är ganska vanligt hos vissa tillverkare! (se bild av greppfördjupningen)


Griffon

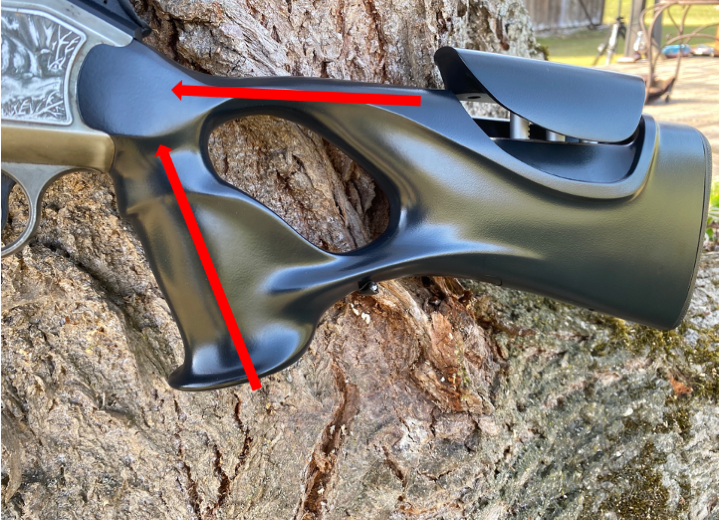

1.4 Inga separerande kanter:

• Till skillnad från andra syntetiska oljesorter är asdm-oljan inga separerande kanter på ytterkonturen att se eller ens känna. Detta beror på att vår axel är tillverkad av ett enda stycke. Med traditionell plasttillverkning är detta inte möjligt på grund av tillverkningsprocessen.

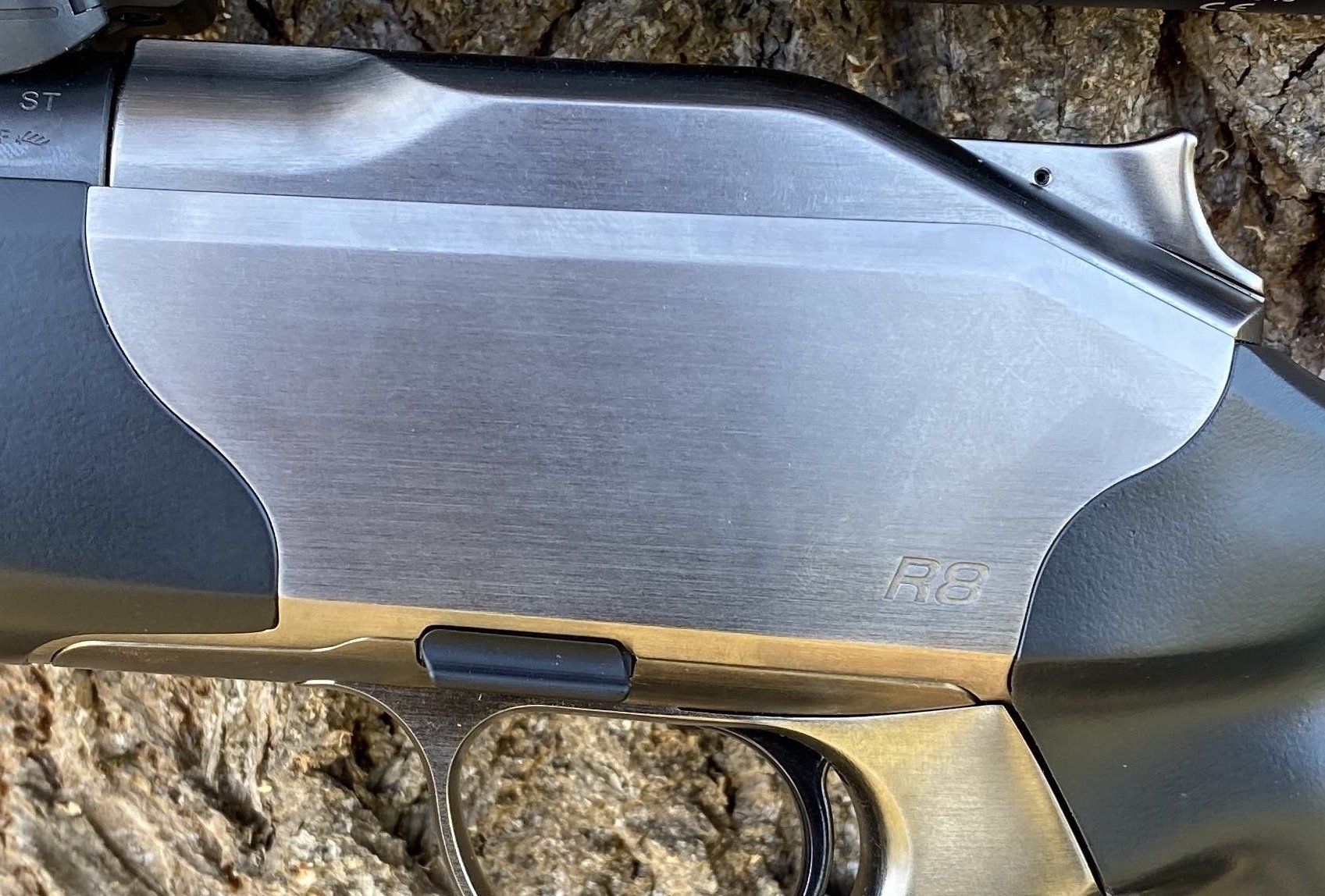

1.5 Spaltmått:

• Genom vår digitala additiva tillverkningsprocess producerar vi mycket exakta systemboxanslutningar. Tolerans för konturspalt vid gränssnitten till systemboxen uppgår det till bara max. 0,03 mm.

Spaltmaß

1.6 Vikt:

• Trots den integrerade kamjusteringen är hela asdm-kolvarna (inklusive alla originalskruvar) lätta (ca 930 g–970 g).

1.7 Stabilitet:

• Genom en inläggningsprocess som utvecklats och patenterats av asdm uppnår axelsystemet exceptionell stabilitet, vilket möjliggör dess användning. alla kommersiellt tillgänglig industriell Laboratorier Även stora kalibrar är tillåtna!
• Materialet Materialet som våra produkter tillverkas av är en höghållfast plast speciellt utvecklad för ASDM. 30 % kolfiberinnehållDetta gör vår hafting väldigt Stabil, men ändå lätt!


asdm integrerar 3 monteringsuttag som standard.

• 1x Stolpe
• 2x kolv, botten och topp (baksida av kolv)

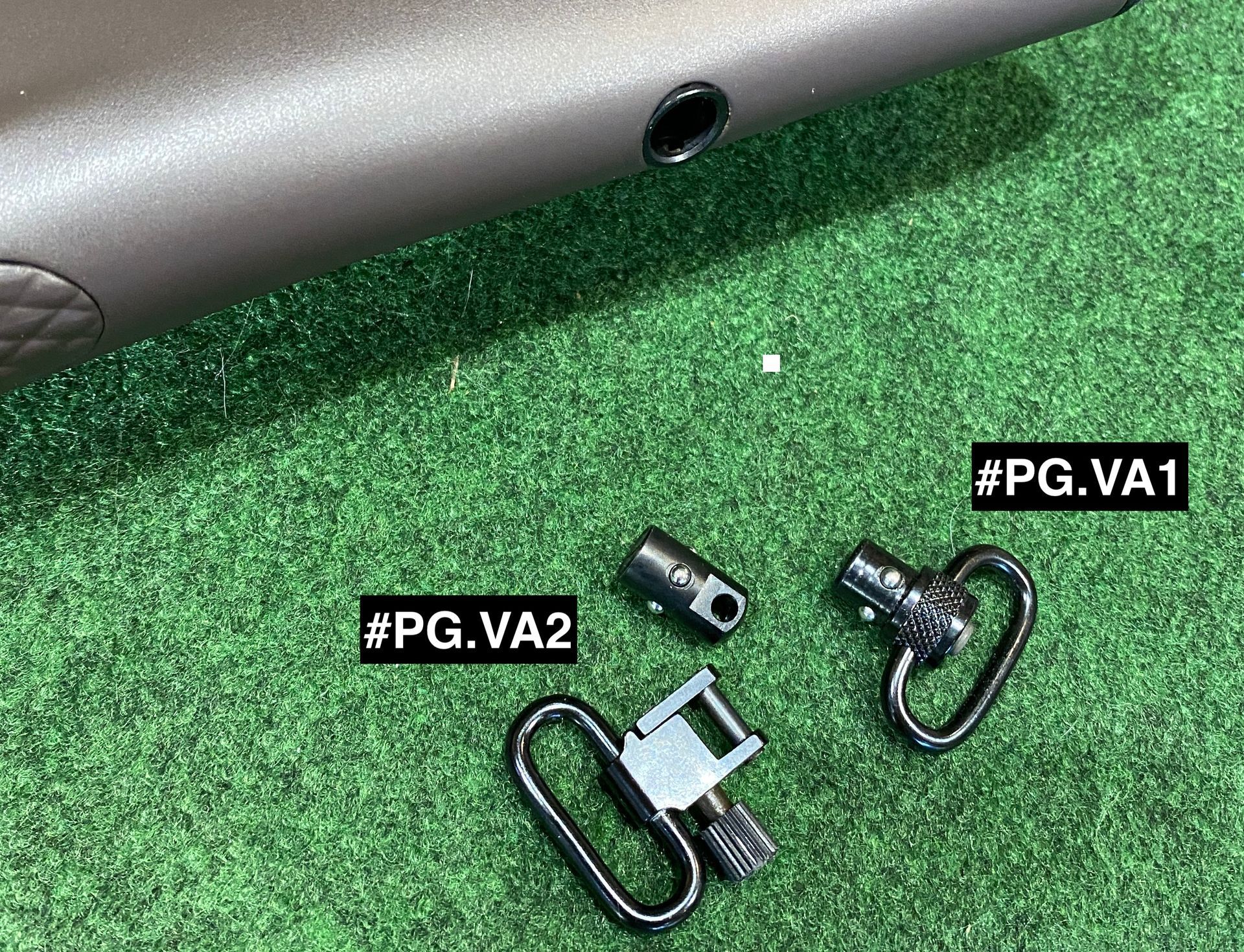

• Vi rekommenderar varianten #PG.VA1, eftersom den är enklare att hantera och möjliggör flexibel inriktning av slingans svivlar i kolven utan användning av verktyg.


2. Haptik

2.1 Haptisk förände:

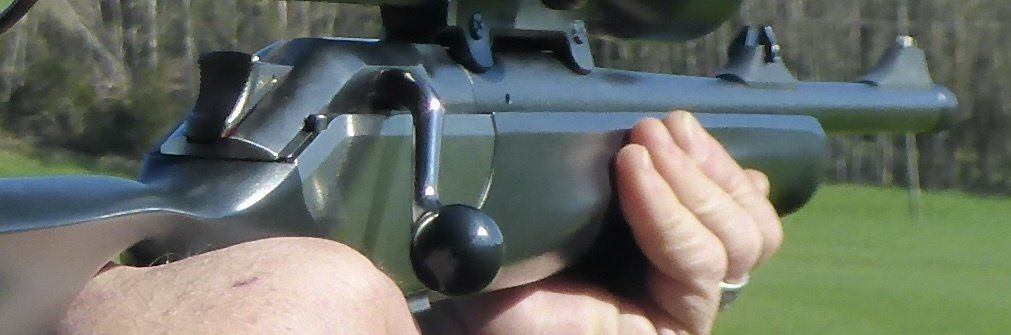

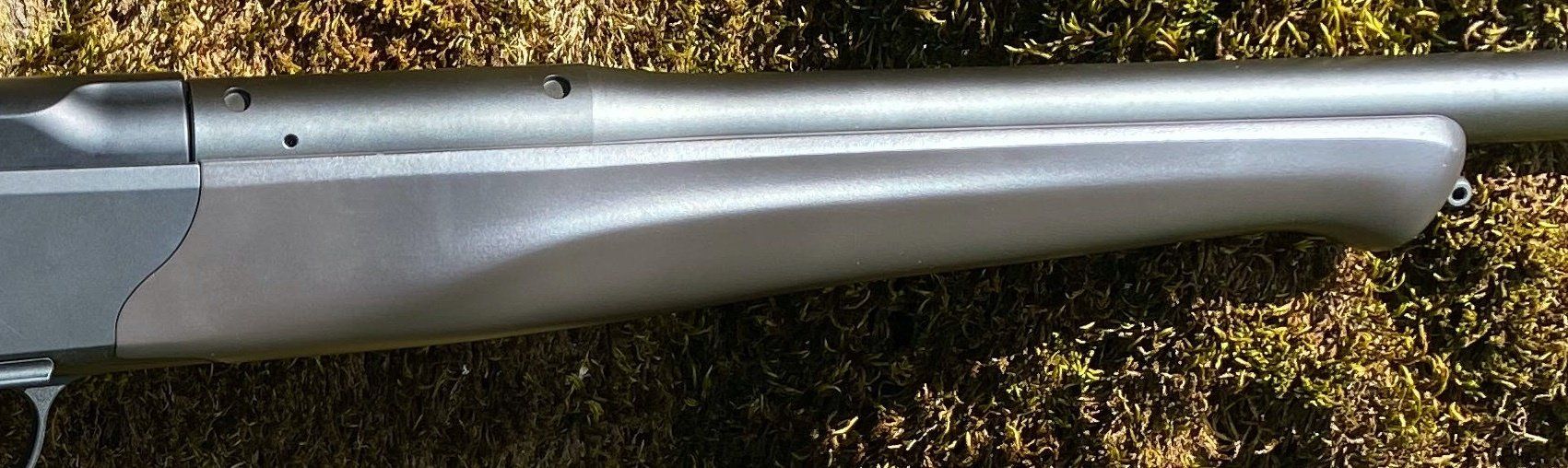

• Vi lägger störst vikt vid ergonomi Vår standarddesign är därför baserad på framändens design, som är utrustad med en grepplist och därmed lämplig för Lika lämplig för vänster- och högerhänta användare.




2.2 Haptisk kolv:

• Kolven är generellt utrustad med en Pistolgrepp Speciellt utformad eftersom endast denna design garanterar en ergonomisk, avslappnad och mer hållbar hållning vid avfyrning. Detta bygger på vår mångåriga erfarenhet och är kärnan i vår produktfilosofi.
• Pistolgreppet är format på ett sådant sätt att det för mindre och större händer en mycket bra och greppvänligt grepp erbjuder detta eftersom den finns i storlekarna S, M, L och XL, lämplig för alla skyttar.

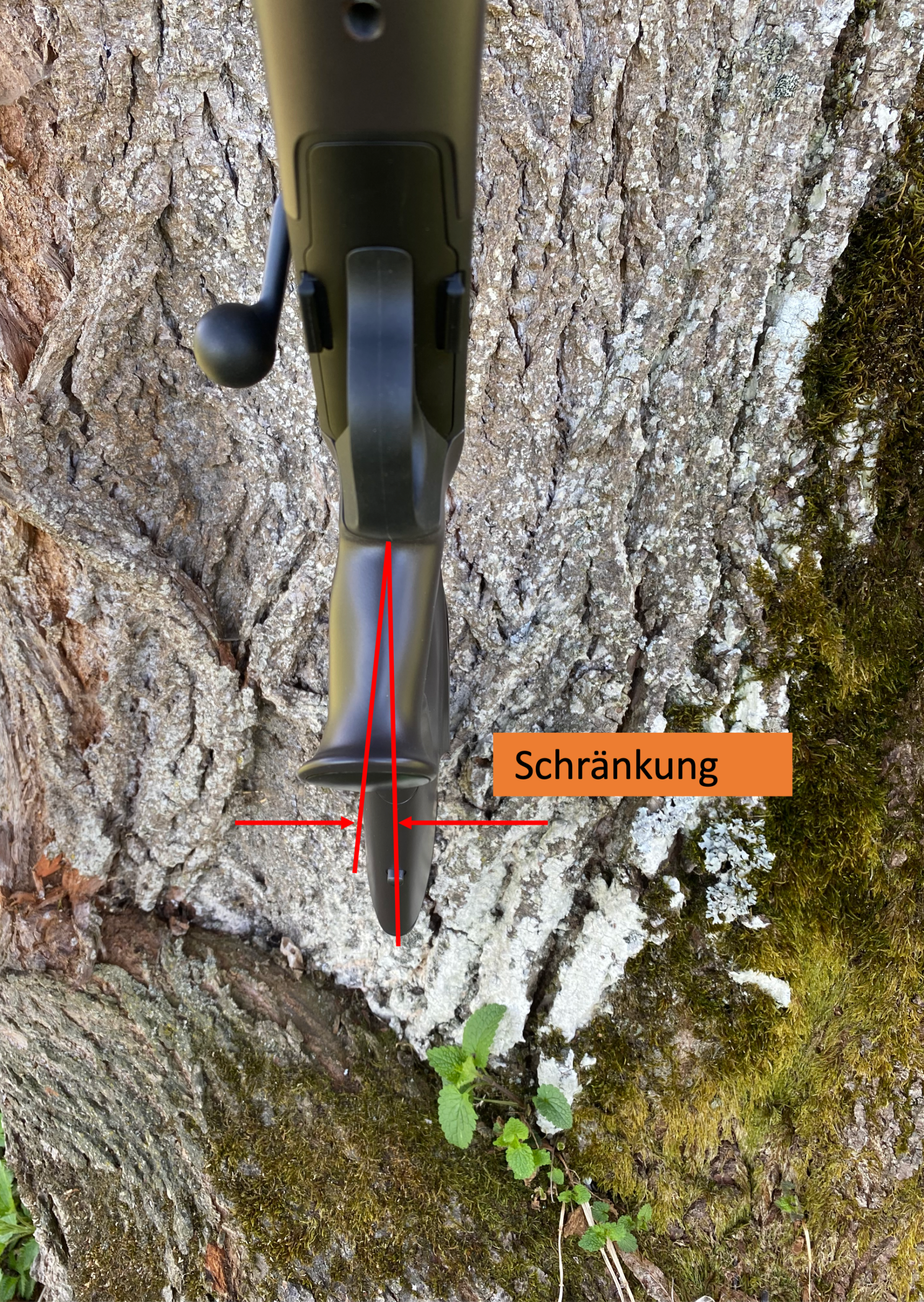

• Pistolgreppets geometri är modellerad efter handens naturliga form och passar därför ergonomiskt i skyttens hand.

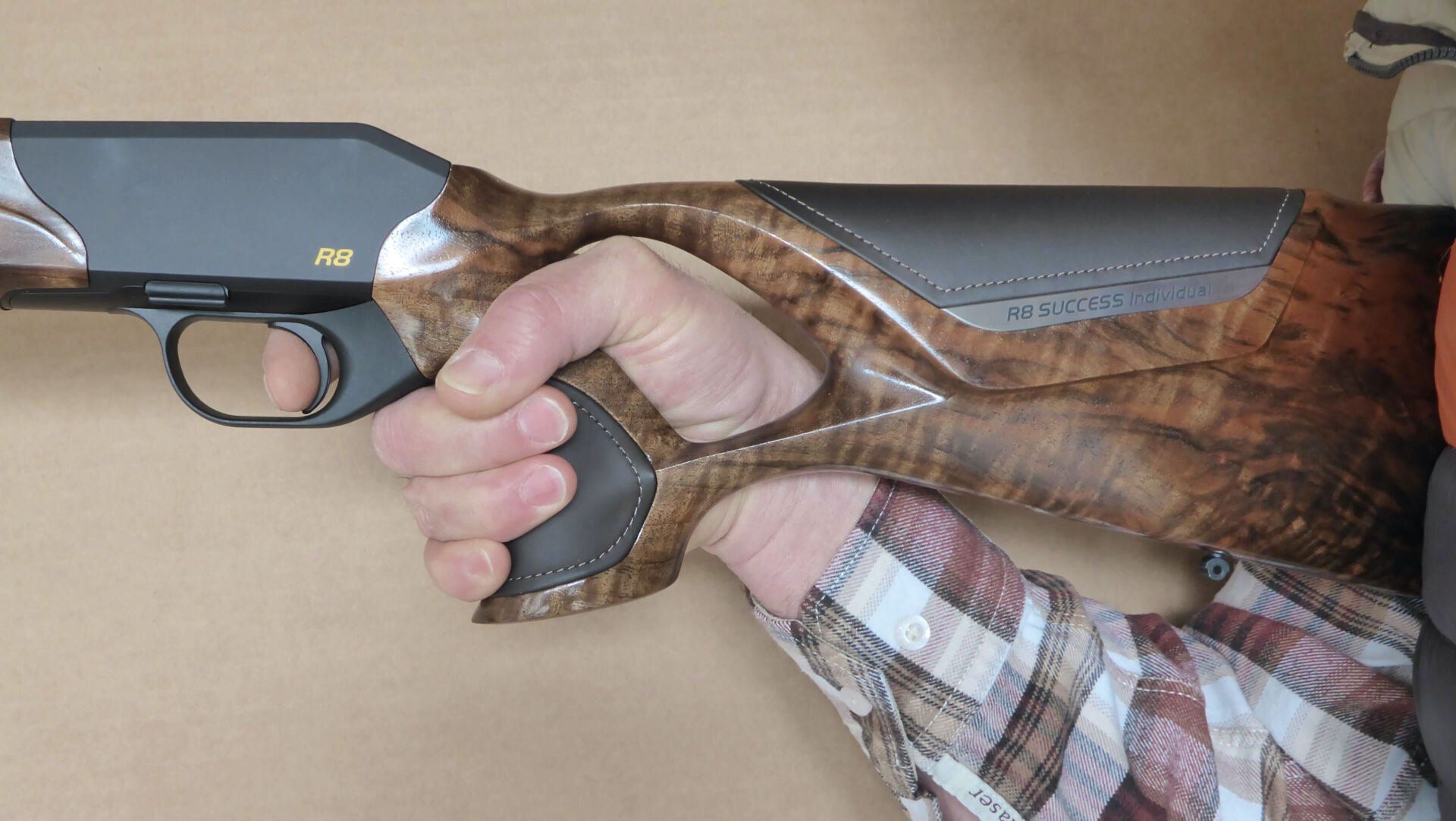

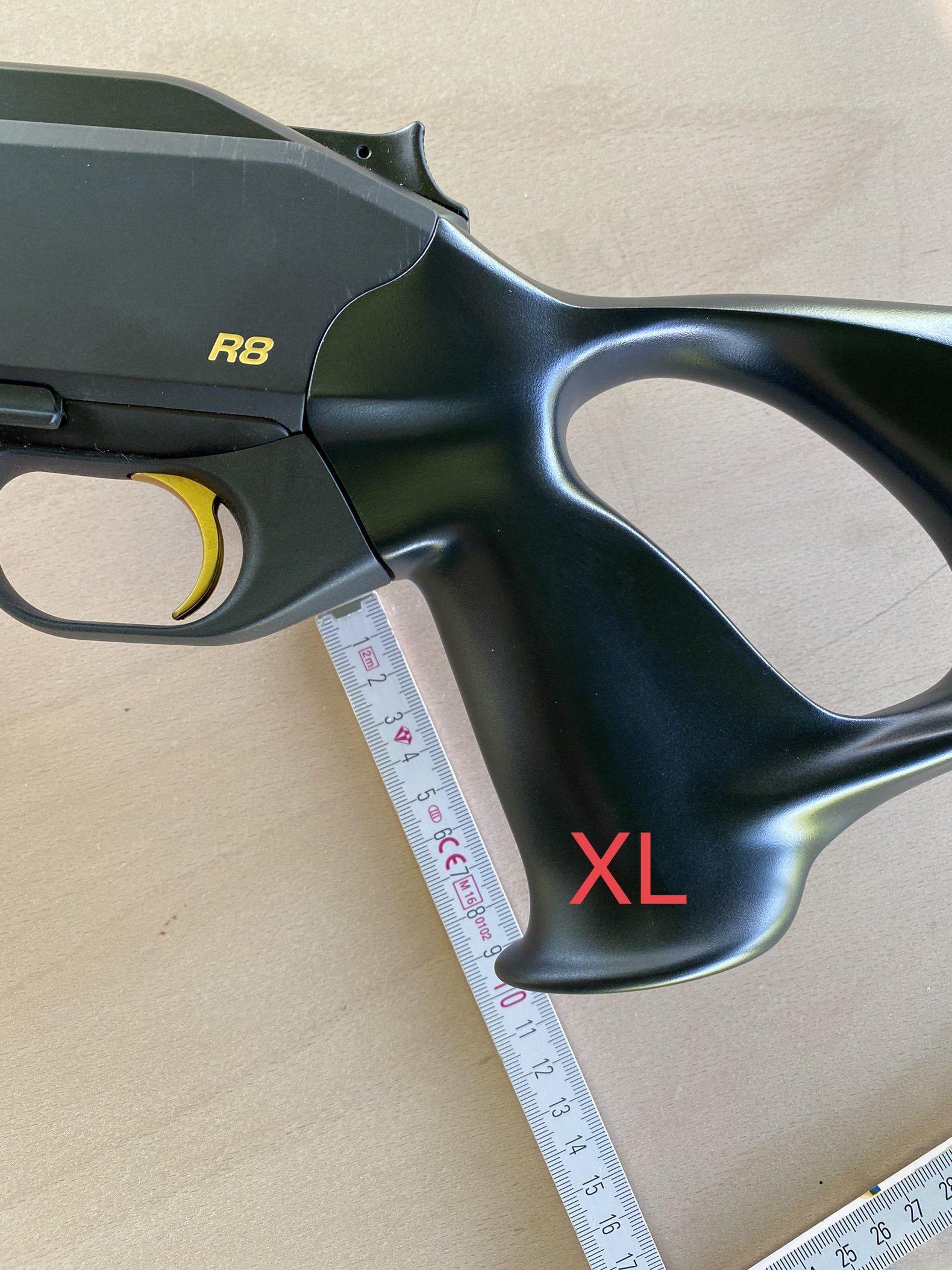

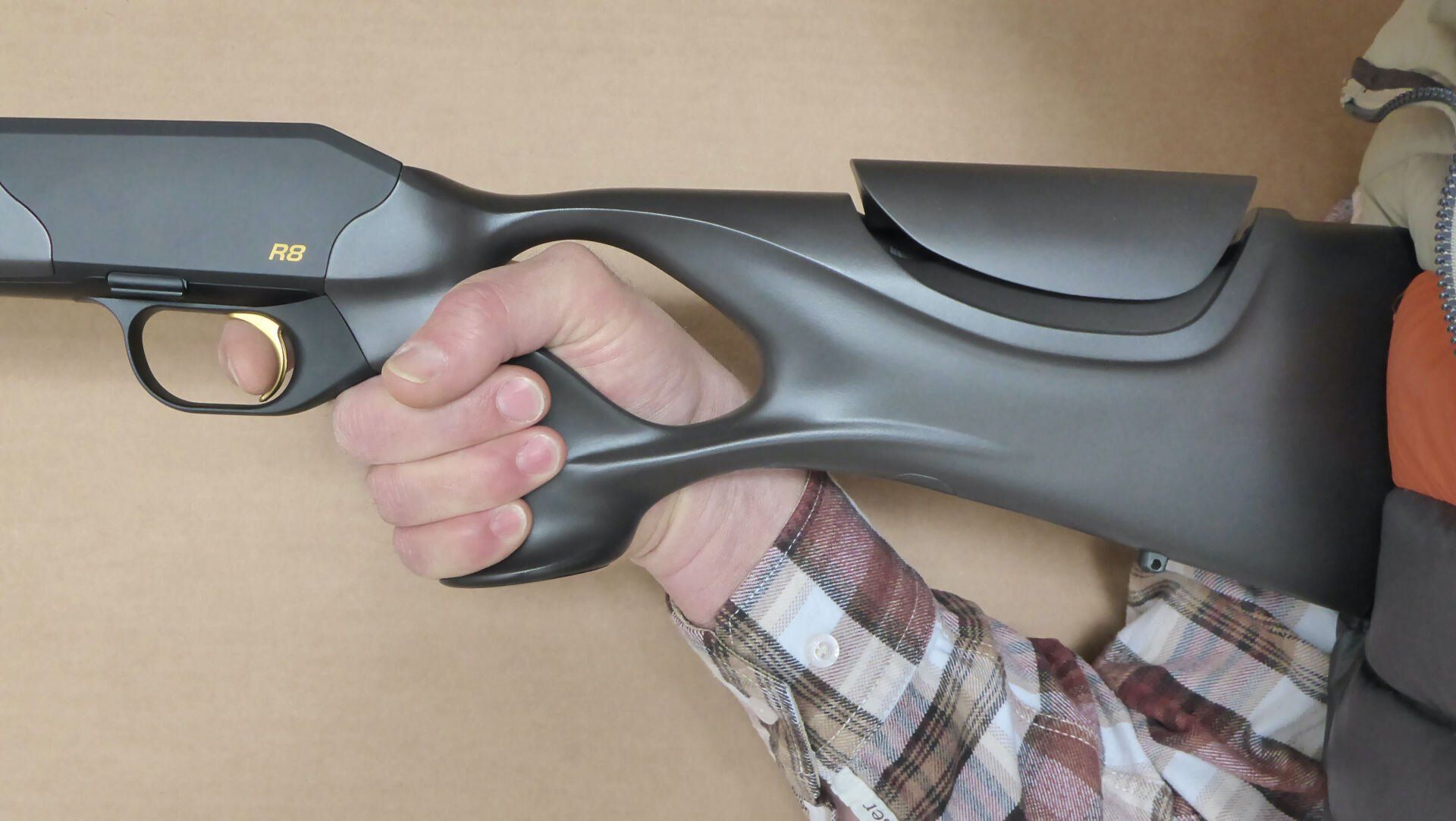

• Jämför själv tillverkarens hålmönster och... asdm-håli följande två bilder. I det här exemplet har bågskytten Handstorlek L !
• Vilket skaft gör att handen kan greppa handtaget ordentligt och säkert?

3.1 Attack:

• Eftersom jaktgevär i allmänhet inte längre styrs uteslutande via öppna sikten, utan snarare via ett teleskopsikte eller rödpunktssikte, är kindstycket på en traditionell kolv placerat i en alldeles för låg position att positionera vapnet säkert och, i ordets rättaste bemärkelse, effektivt och snabbt. Kolvens baksida är placerad i överkäkens område och ger därför ingen bra fixpunkt.
• Vi har lösningen för en optimal attack.

(se galleri: attack i jämförelse).

Lösningen:

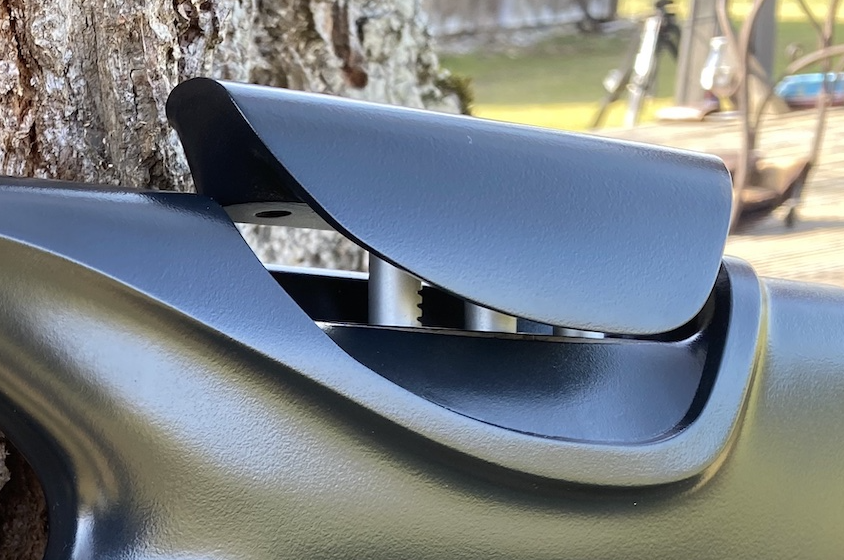

• En individuellt justerbar kolvback från asdm.
• Vårt tillvägagångssätt är att placera kindstycket vid den enda förmodat vettiga fixerade punkten i den laterala halvan av ansiktet, kindbenet!
• Detta framgår också tydligt i Video, snabb repetition.

• Vårt mål var att... full funktion i Rumpa till integrera, så att designen fortfarande behåller ett traditionellt och elegant smalt utseende.
• I kolven ingen KickStop att installeras den för det Det utrymme som krävdes användes för att rymma mekanismen för den justerbara kammen.

Styrning:

• Förlängningsfunktionen aktiveras av en kontrollratt aktiveras på axelns undersida.

  Dämpning:

  • Kindstycket är förlängt lågt brus, eftersom vi har integrerat en mekanism som dämpar lyftrörelsen.




3.2 Snabb repetition:

• De snabb och pålitlig upprepning är absolut Den upphöjda kolvkronan säkerställer att målet förblir i fokus!
• Det är inte nödvändigt att ta bort tummen från greppfördjupningen. Detta gör att avtryckarpositionen kan återtas snabbt och säkert! (se videon nedan)

3.3 Hur fungerar det?

• Höjdstoppet, som kan justeras individuellt till önskad utdragshöjd, ställs också in med repeterbar noggrannhet med hjälp av denna kontrollknapp. Det är möjligt att justera axeln tillbaka inåt. 2,5 mm steg individuellt att flexibelt anpassa sig till skyttens ergonomiska krav och respektive jaktsituation (t.ex. stående jakt, drevjakt, pürschjakt, fjälljakt, spårjakt eller långdistansjakt samt med olika sikten från öppna sikten till det stora teleskopiska siktet).
• Maxvärdet. Förlängningshöjd belopp 35mm.
• För att dra ut axeln helt bakåt trycks kontrollknappen in helt.
• Om knappen hålls helt nedtryckt låses samtidigt en stoppenhet på plats.
• Nu kan axeln skjutas till önskad höjd.
• När kontrollvredet släpps är det ursprungliga bakspärren i rätt position och du har ställt in förlängningshöjden på önskad nivå. Denna position förblir i samma läge tills den justeras på nytt.
• Nu kan kontrollknappen bara tryckas in halvvägs, för att sedan sätta tillbaka kolven helt.
• Om du nu bara trycker lätt på kontrollknappen igen, kommer axelns baksida automatiskt att endast förlängas till den position du har förinställt (minnesfunktion).

(se videon nedan)

• Den förlängda stockkammen är säkrad med en sofistikerad mekanism. helt rekylsäker hölls i position!

4.1 Fyra olika kolvhandtagsstorlekar: S, M, L, XL

• Det finns en god anledning till varför kläder inte bara finns i storlek M, eller skor i storlek 42.
• Vi har alla olika stora händer, vissa små och ömtåliga, andra stora och starka!
• Ett vapen måste hållas i en avslappnad och säker position så att man kan vänta längre på rätt ögonblick för att träffa ordentligt.
• asdm erbjuder rätt originalgeometri för alla, och därmed också rätt kolvgreppsstorlek!

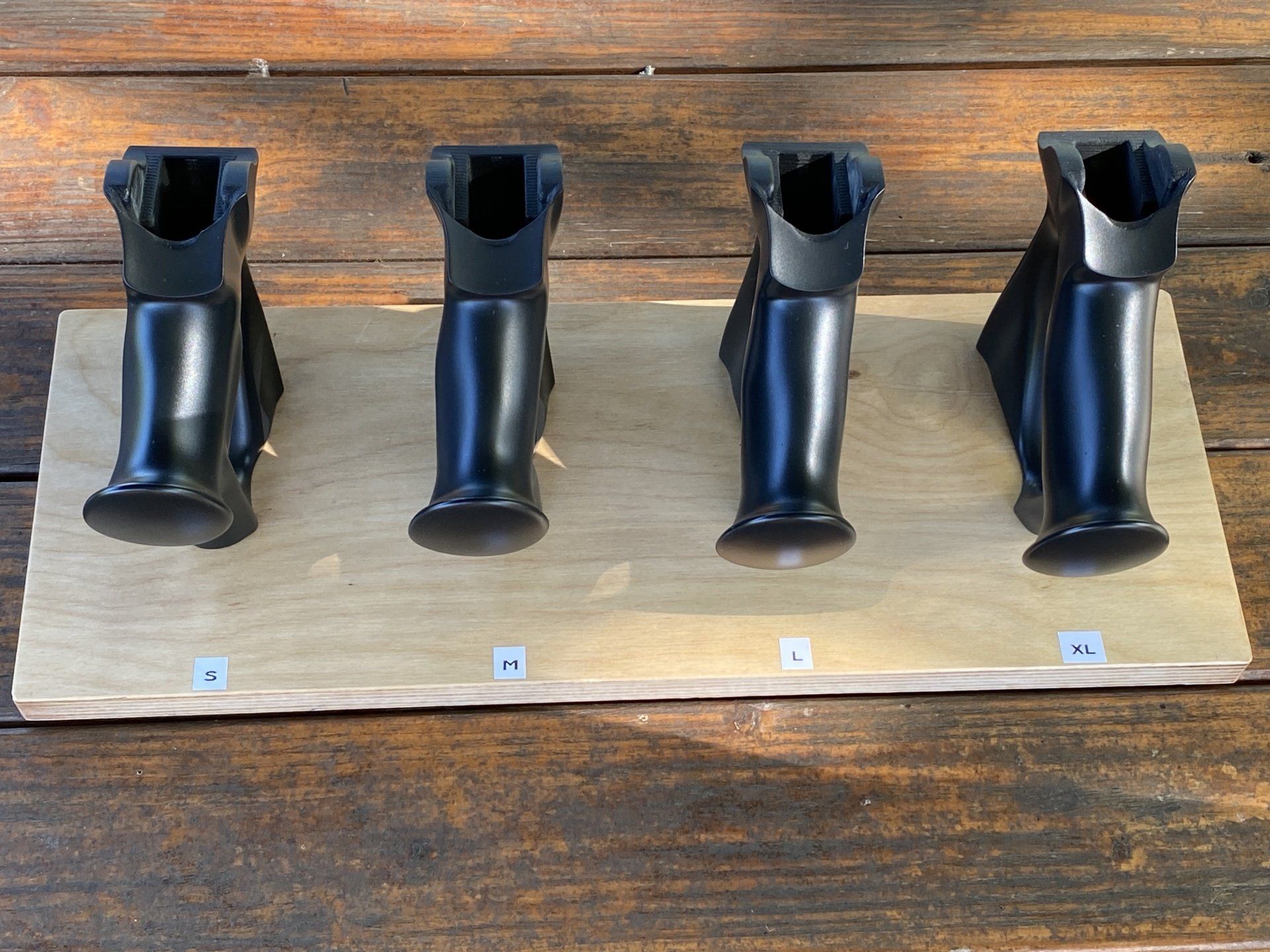

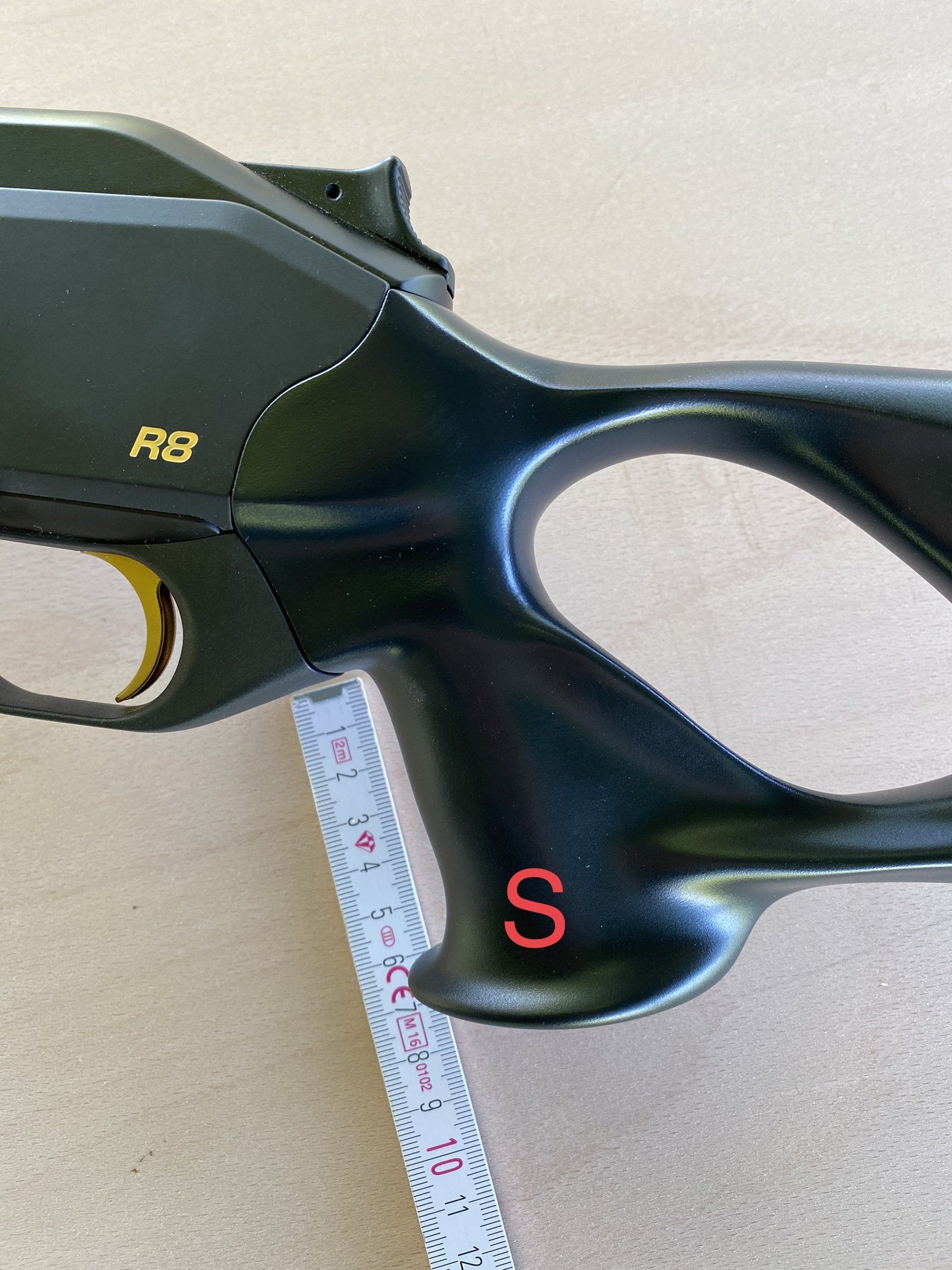

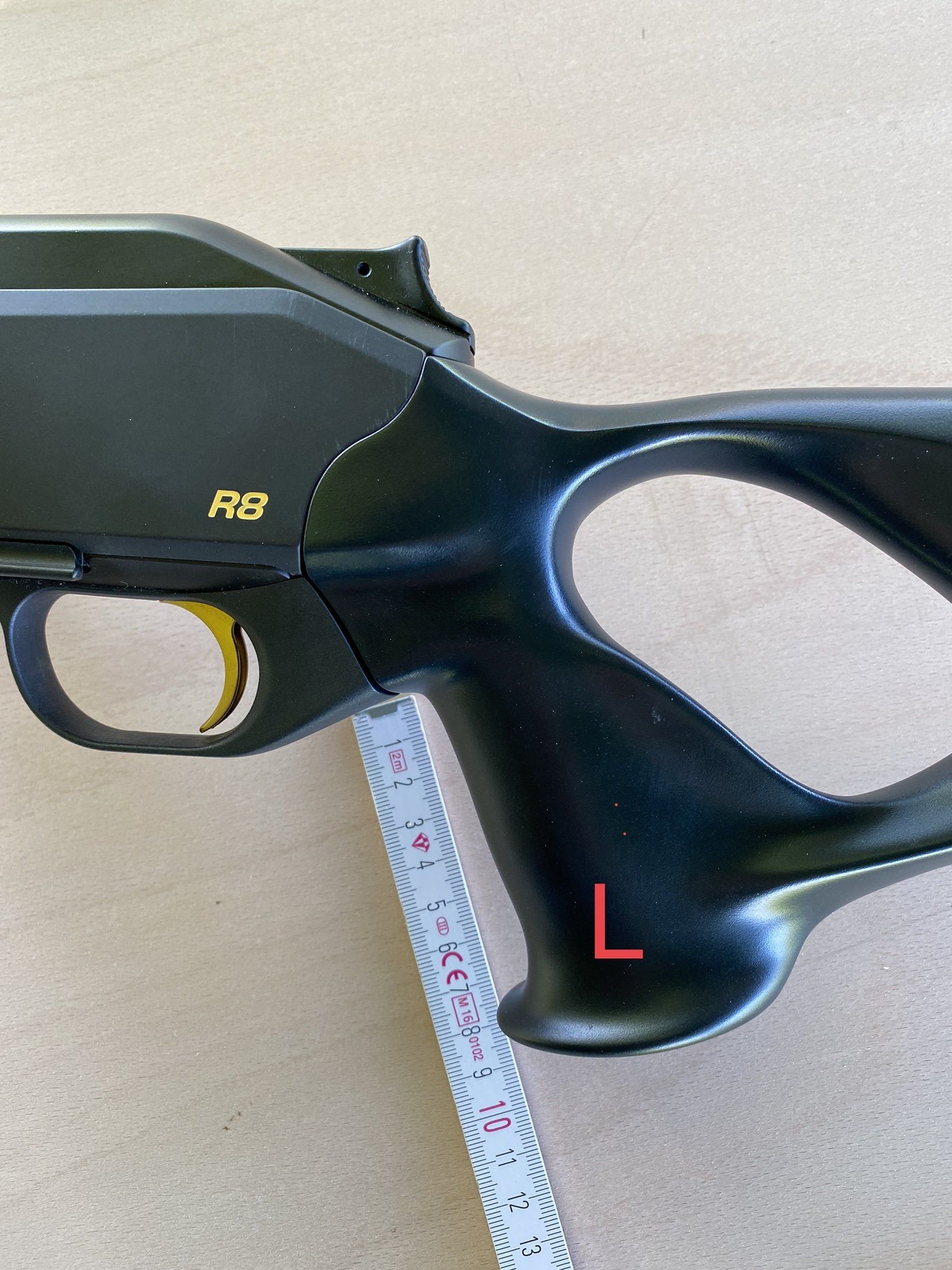

• Fyra olika storlekar på handtag finns tillgängliga: S, M, L och XL.
• Vi vill också nämna Damer var avsedda, som enligt vår erfarenhet främst hittar rätt storlek i storlekarna S och upp till maximalt M!

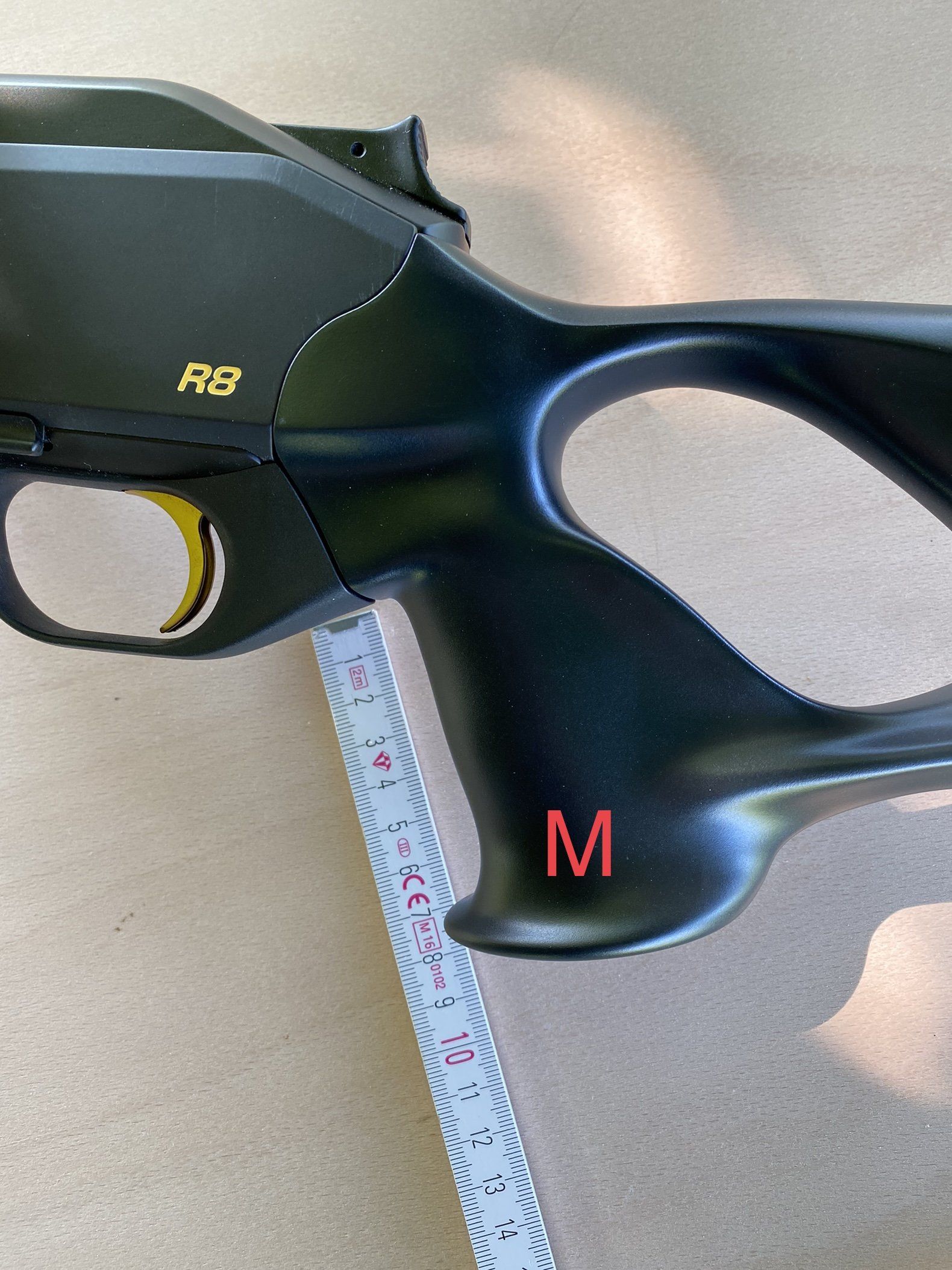

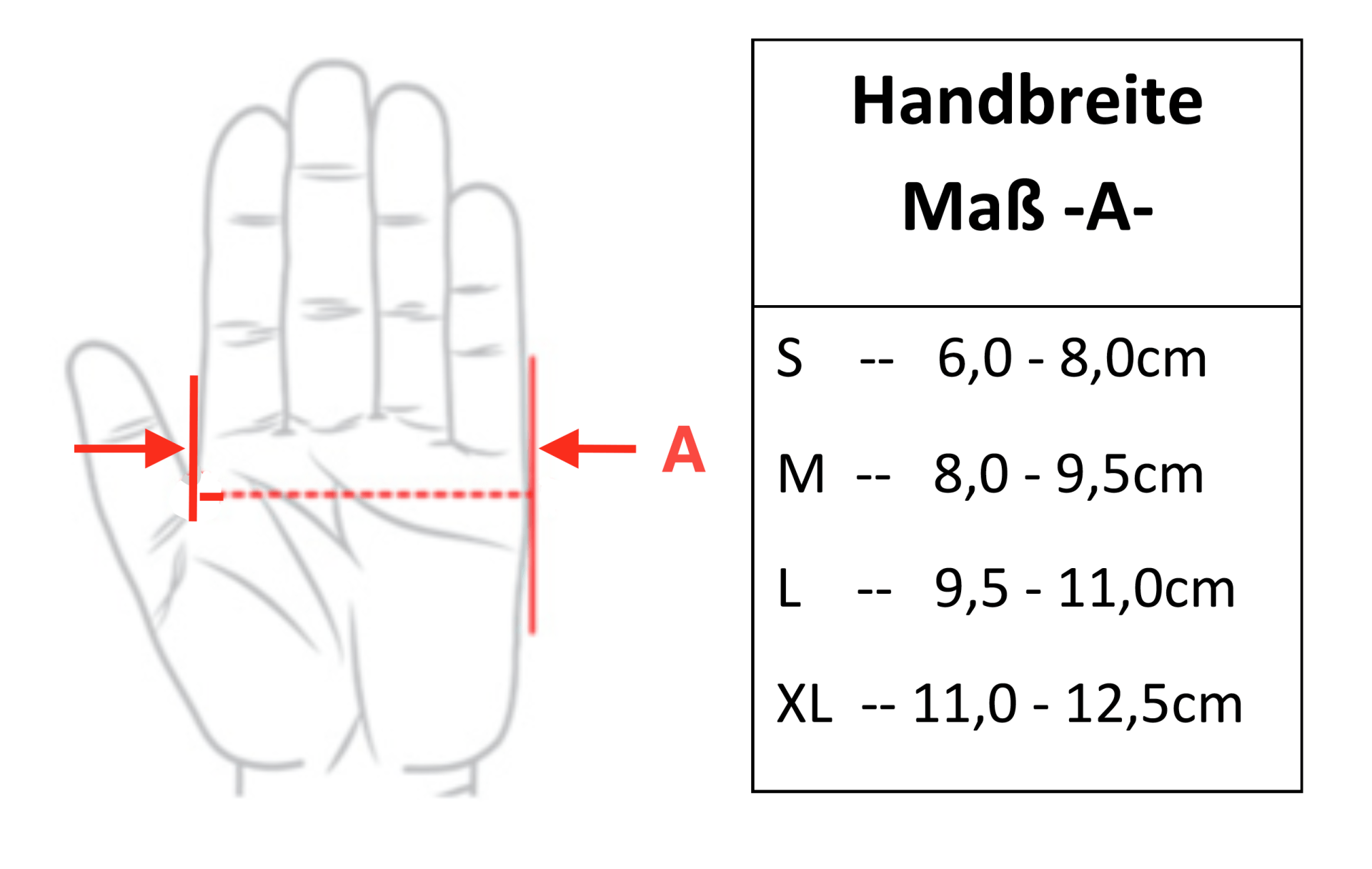

4.2 Storlekstabell Handtagsstorlekar:

• Till Beslutshjälp har vi en Storlekstabell utvecklad för att ge dig vägledning om vilken storlek som passar dig.
• Vi rekommenderar: Om din uppmätta storlek är exakt vid den övre gränsen för ett handtagsstorlek, vänligen välj nästa större storlek.
• Du bör alltid överväga om du huvudsakligen kommer att skjuta eller inta skjutpositionen med eller utan handskar.

För att öppna galleriet, vänligen klicka på en bild:

Jämför själv:

• Vi ska försöka illustrera skillnaden mot den vanliga skaftningen i en visuell jämförelse. (se knappen nedan), naturligtvis är det ännu mer övertygande om du håller asdm-axeln i dina egna händer.
• Boka ett möte med oss, vi ger dig gärna råd på plats.

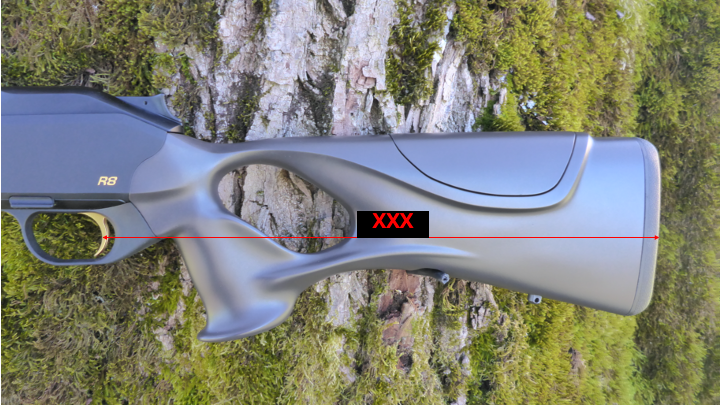

6. Kolvlängd:

• Vi levererar axellängder från 360 mm till 390 mm (speciallängder finns tillgängliga på begäran).

7. Pipans diameter:

• Föränden finns tillgänglig för R93 och R8 Blaser-pipor i diametrarna 17 mm (jakt), 19 mm (semi-jakt), 21 mm (safari) och 31 mm (R8 Silence). (Specialstorlekar finns tillgängliga på begäran, t.ex. för Atzl- eller Chrissen-pipor)

Vad är pipdiametern på ditt vapen?

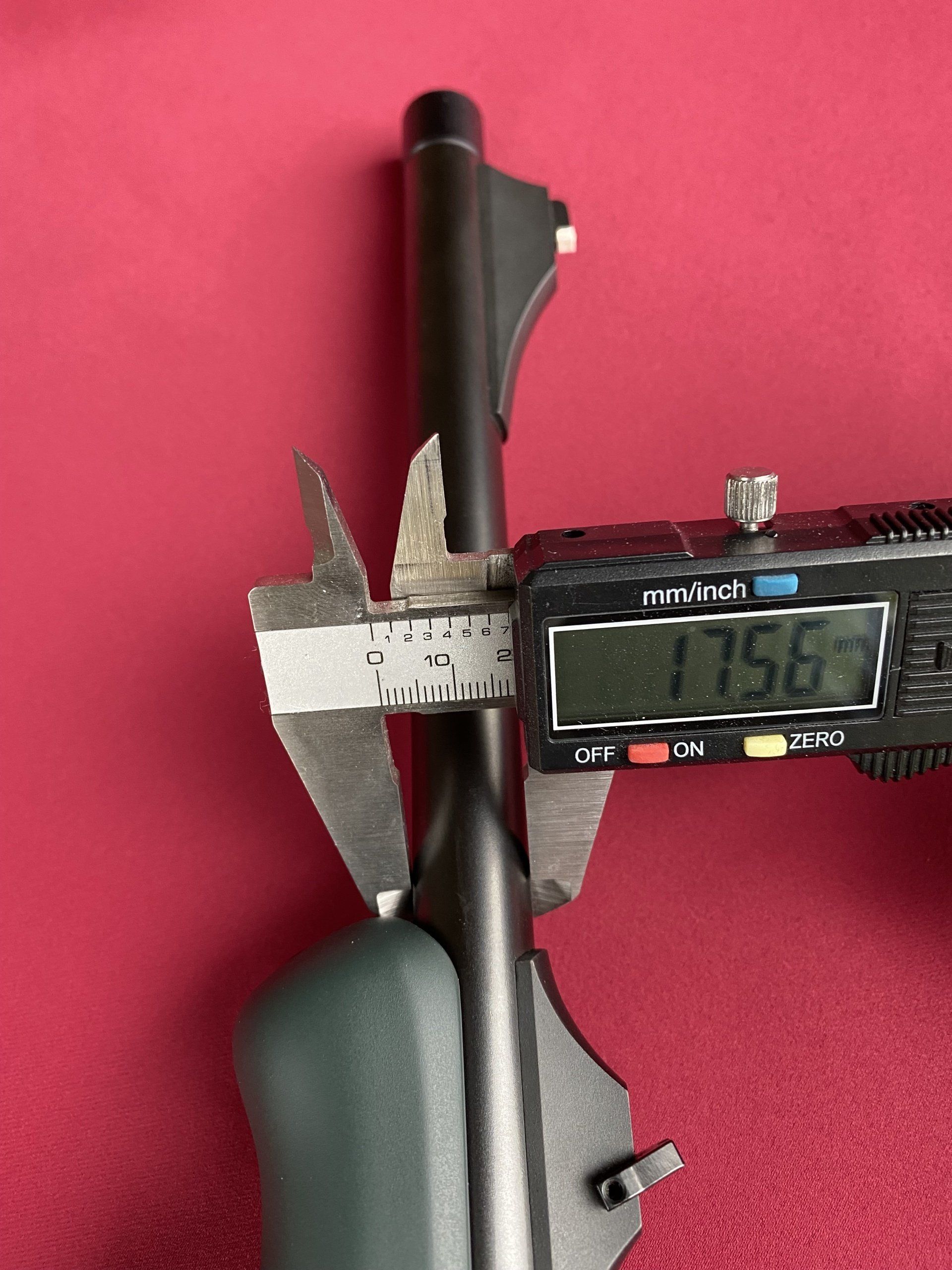

Eftersom en pipa vanligtvis har en avsmalnande ytterdiameter och kan ha förkortats, vänligen mät pipan i änden av stativet som referens och välj lämplig indexbeteckning i din beställning! (Se följande exempel: uppmätt värde är 17,56 mm, lämpligt index är #DM17 i beställningsformuläret)

8. Färger:

• Sju färger finns tillgängliga som standard (se färggalleriet).

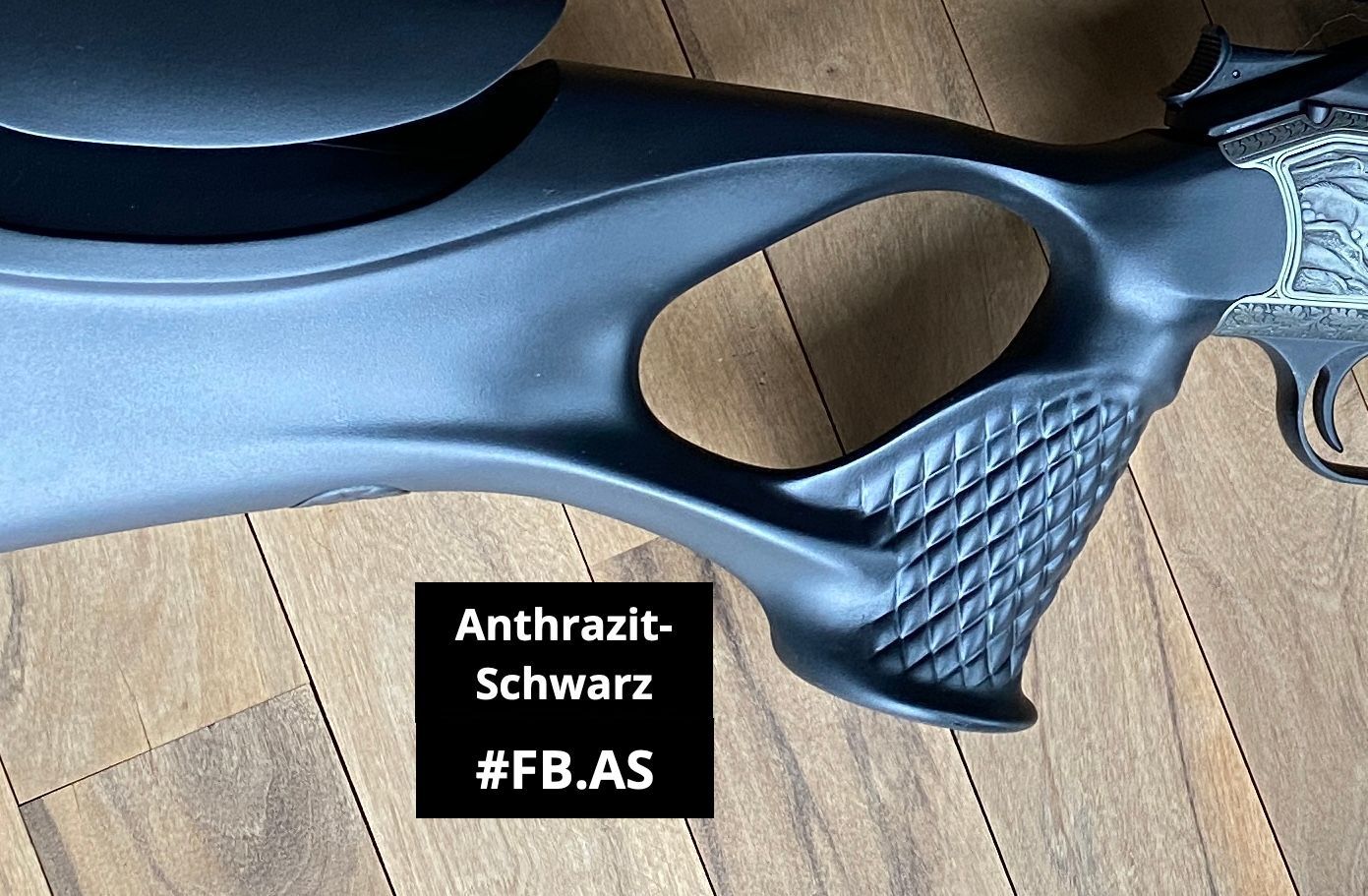

• Antracit-svart

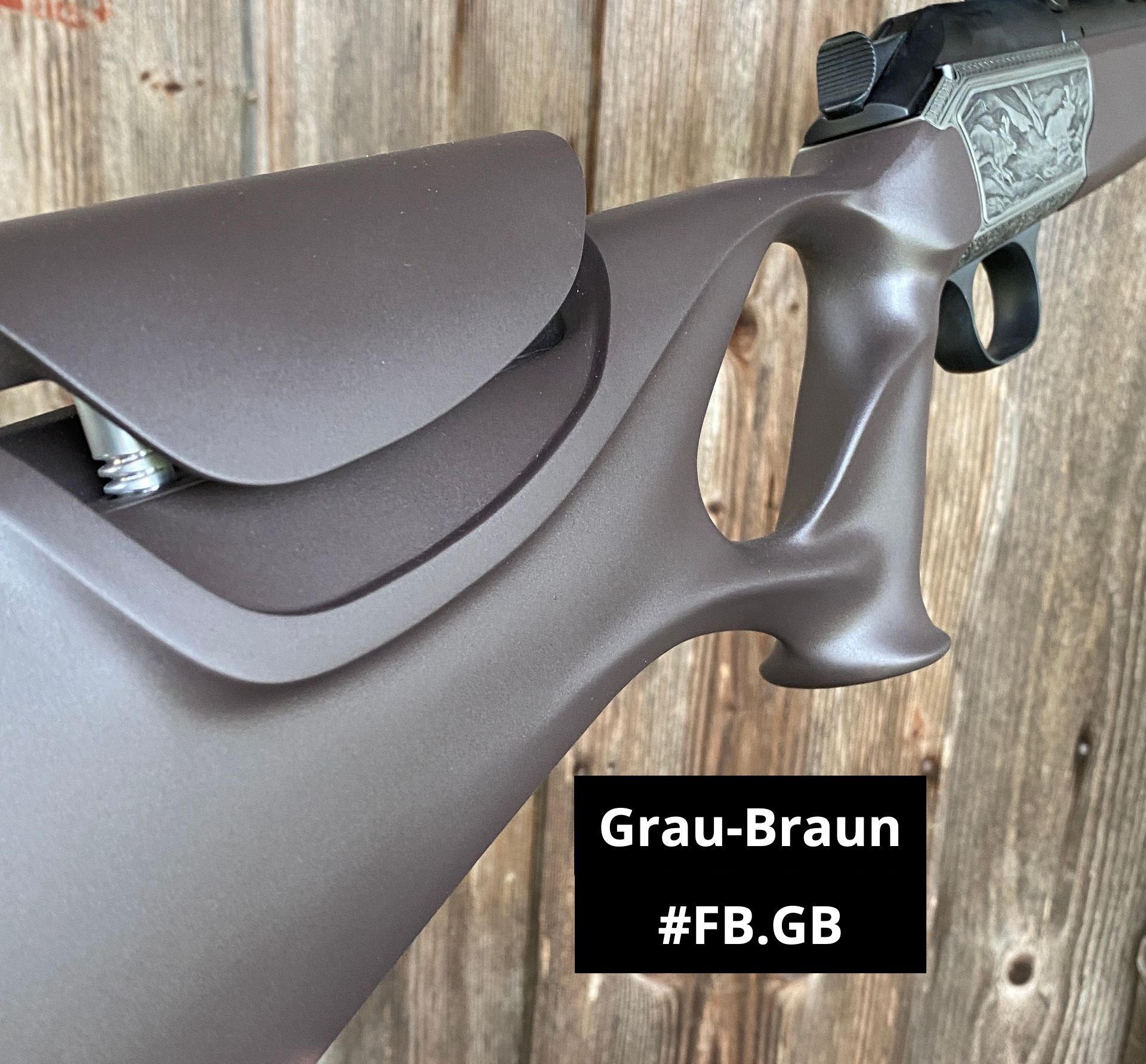

• Gråbrun

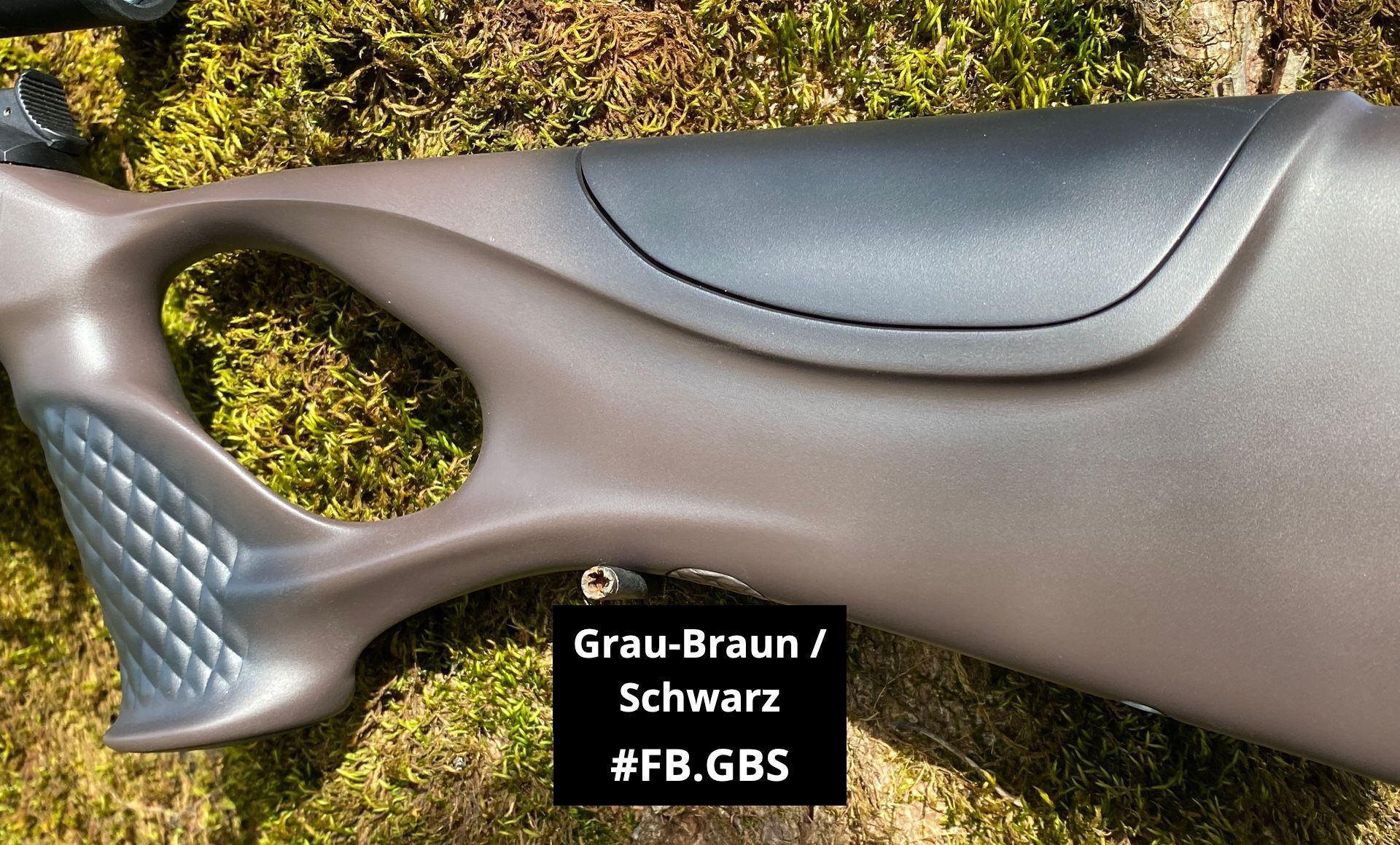

• Gråbrun/svart i greppområdet och kindstycket

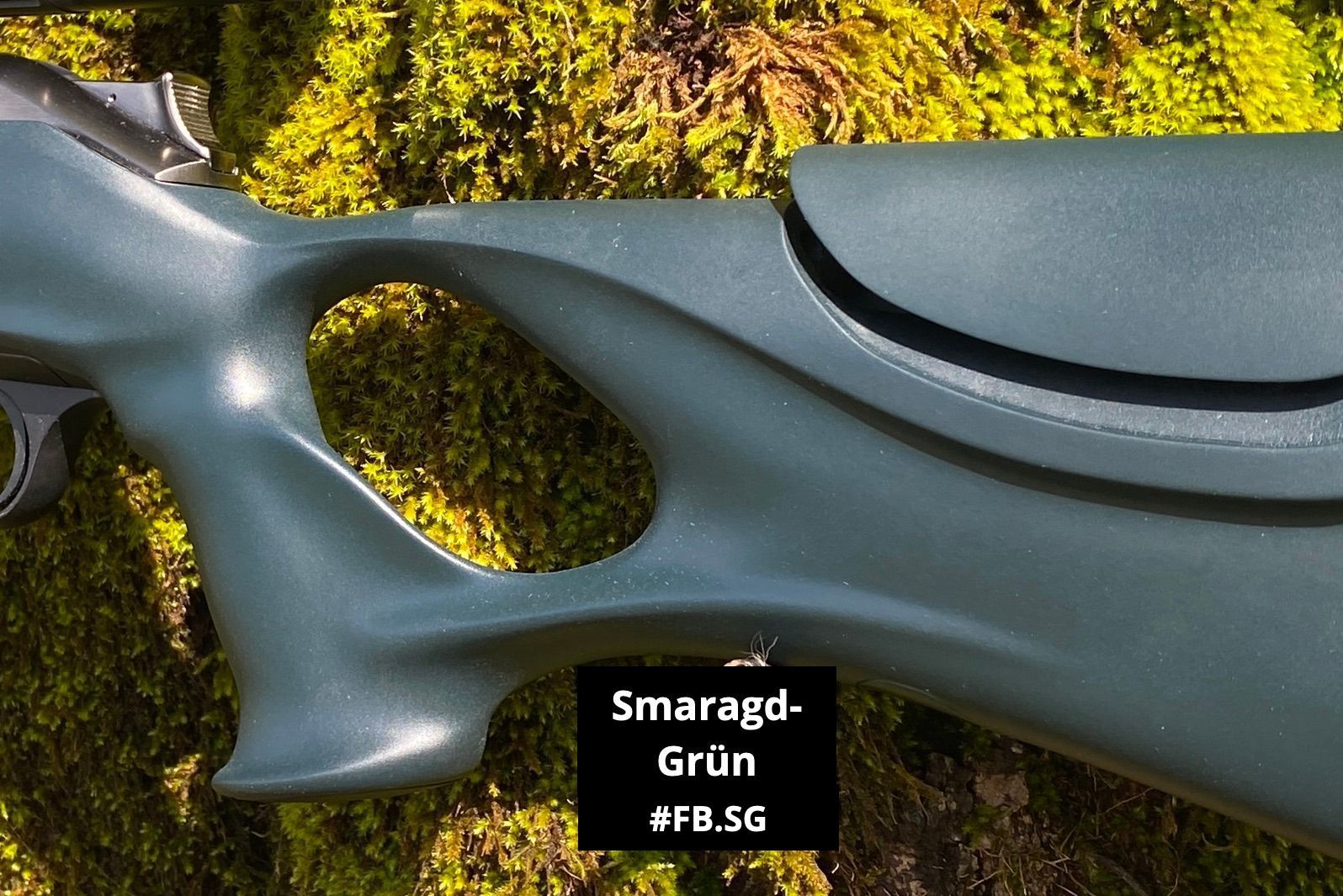

• Smaragdgrön
• Smaragdgrön/svart i greppområdet och kindstycket
• Bordeauxröd
• Bordeauxröd/svart i greppområdet och kindstycket

(Specialfärger finns tillgängliga på begäran)

Färggalleri

För att öppna galleriet, vänligen klicka på en bild:

9. Pistolgreppskydd:

• Varje gevärskolve är gratis Levereras med asdm-logotypen och kundens personliga initialer.
• Detta ger ditt jaktgevär en individuell, personlig touch.

10. Ljud:

• ASDM-skaftet låter inte ihålig som vanligtvis är fallet med plast- eller kolfiberaxlar, eftersom Den är inte ihålig!
• Snarare matt och högkvalitativ som en trästockDetta uppnås genom en speciell strukturell design och genom att undvika onödiga hålrum inuti schaktet.
• Men, Jämför ljudet självI följande video har vi presenterat en akustisk jämförelse! I ordning:
• träskaft
• asdm-axel
• Plastskaft.

Slå på ljudet!

11. Yta:

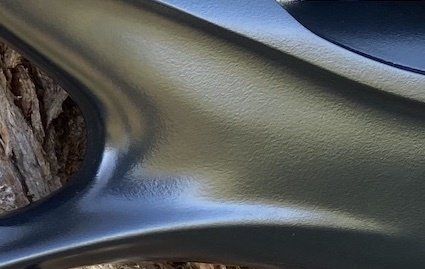

• Ytan är belagd med en mycket robust och greppvänlig Ytan har en texturerad finish som känns sammetslen och mjuk, även om det inte är en mjuk beläggning. Den nyutvecklade 2K-beläggningen, som skapats specifikt för vår produkt, appliceras i en matt finish.

• ASDM-axlarna är extremt lättskötta och reptåliga och kan rengöras med en mjuk trasa fuktad med vatten.

Ytterligare tillval Chestergrip 300 €

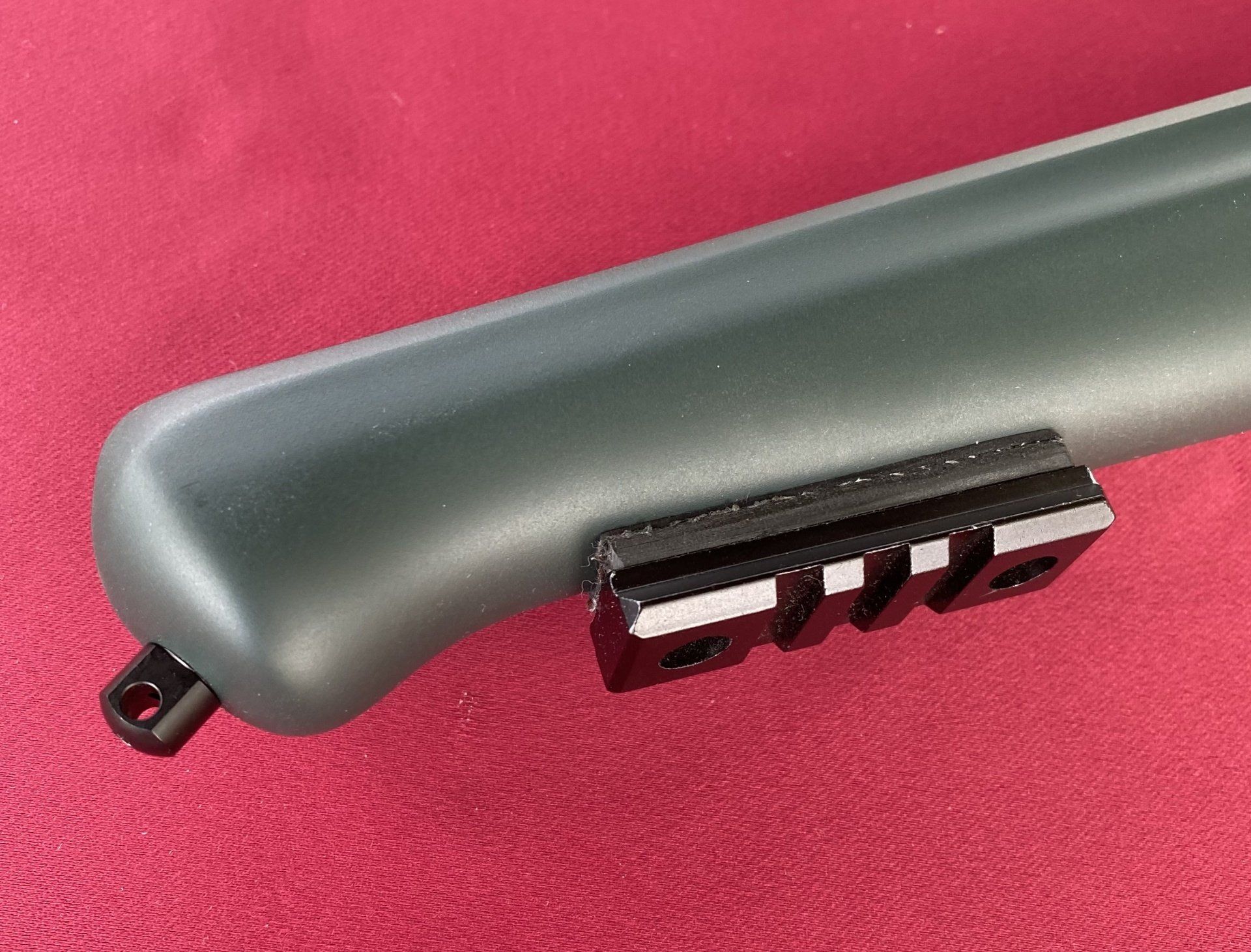

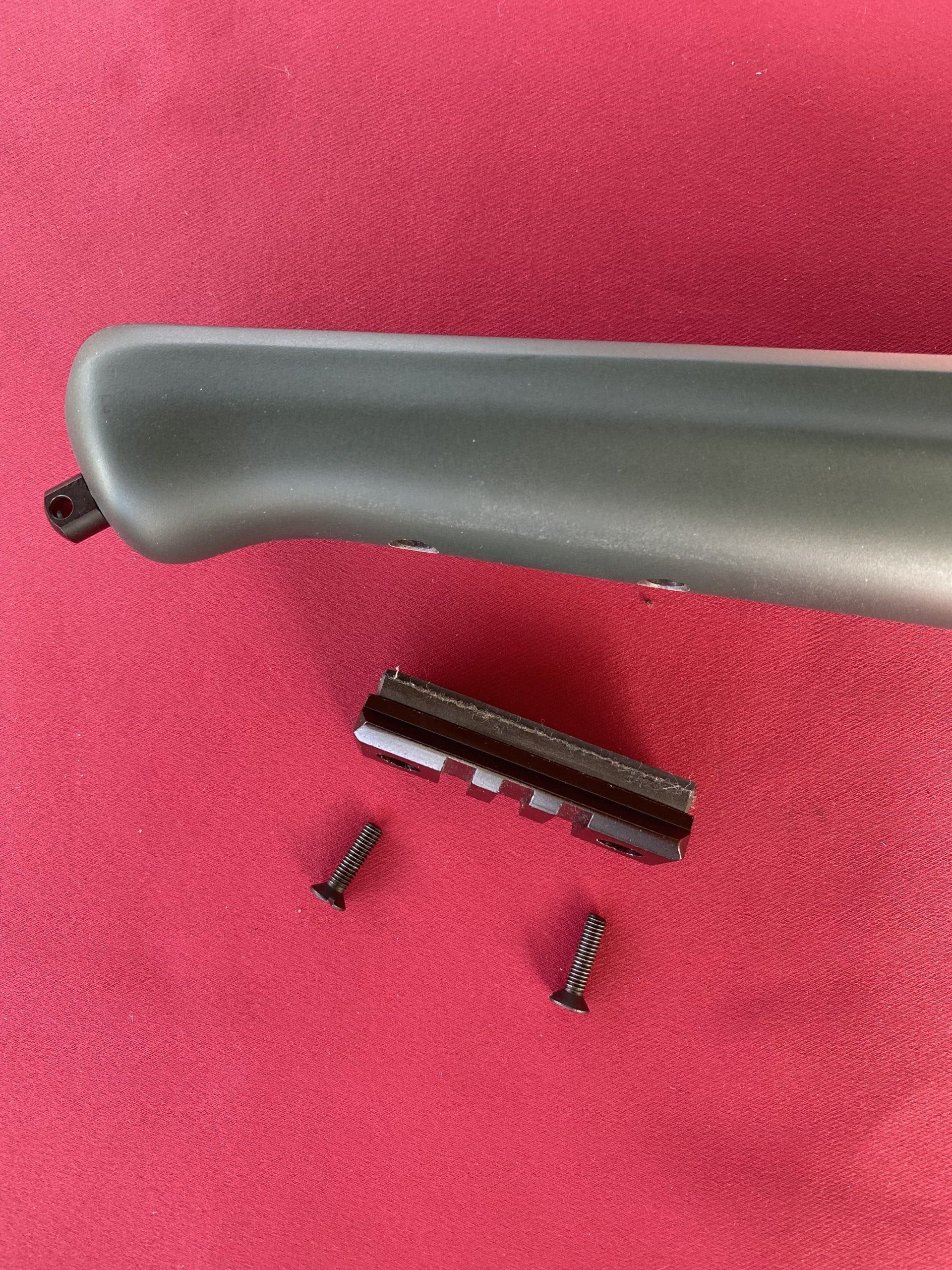

• En Picadinny-skena kan väljas som ett extra tillval.
• Pic.-skenan är 57 mm lång och är säkert och stabilt fastskruvad på stolpen med en specialanpassad adapter och kan tas bort när som helst.

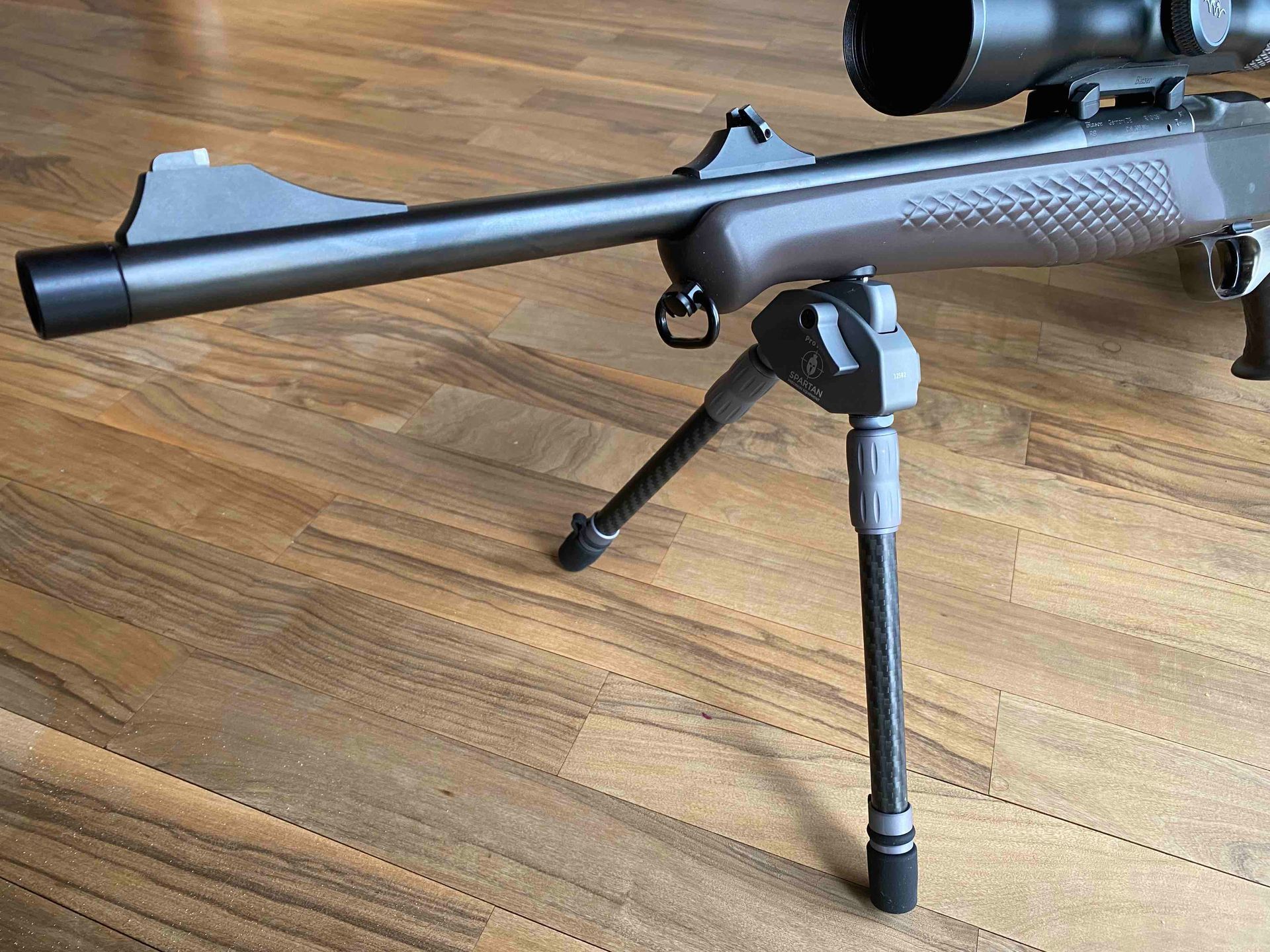

• Det erbjuder möjligheten att till exempel montera ett tvåben.

Ytterligare Picatinny-tillval 75 €

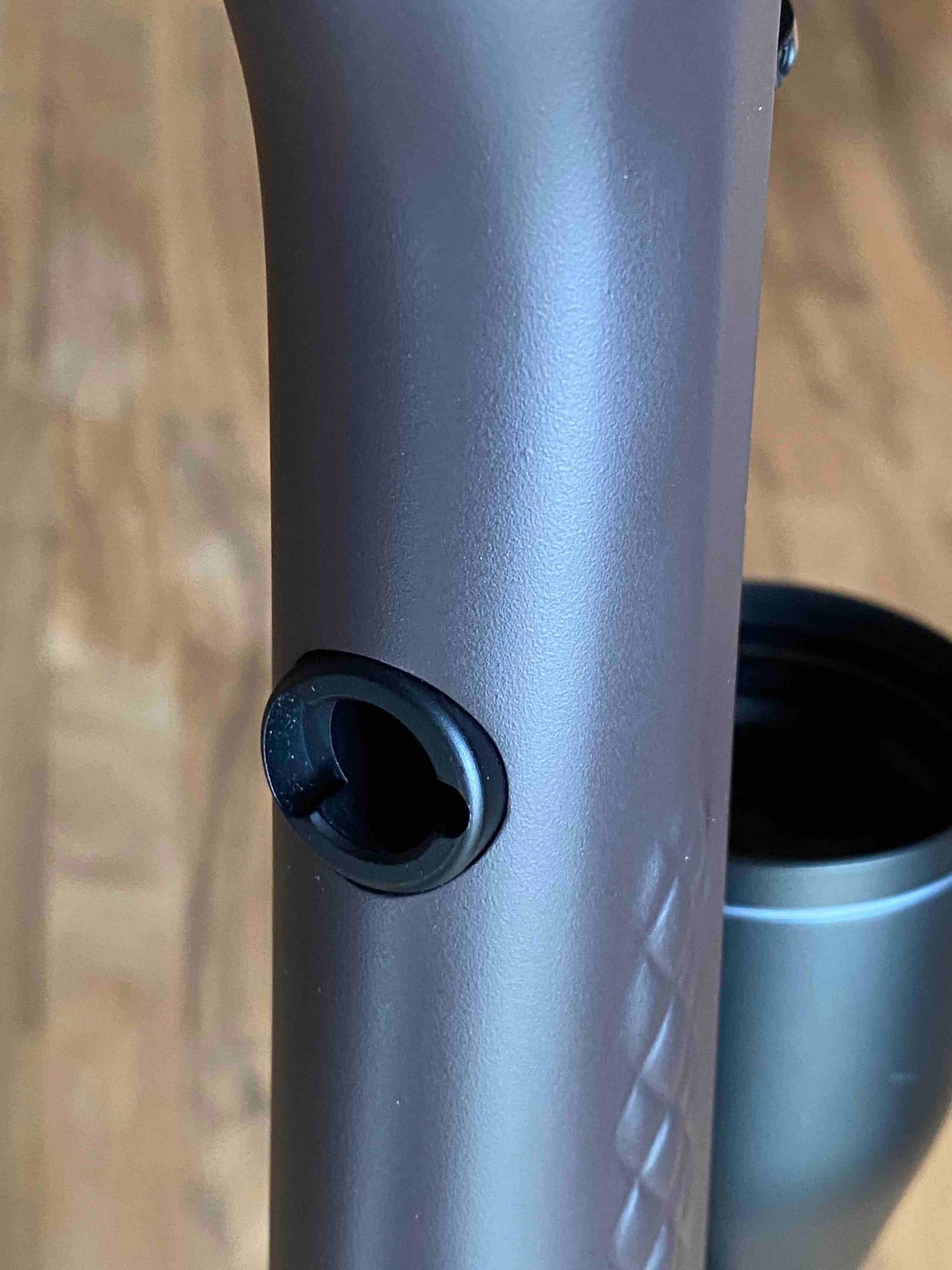

14. Bussning för Blaser/Spartan tvåben:

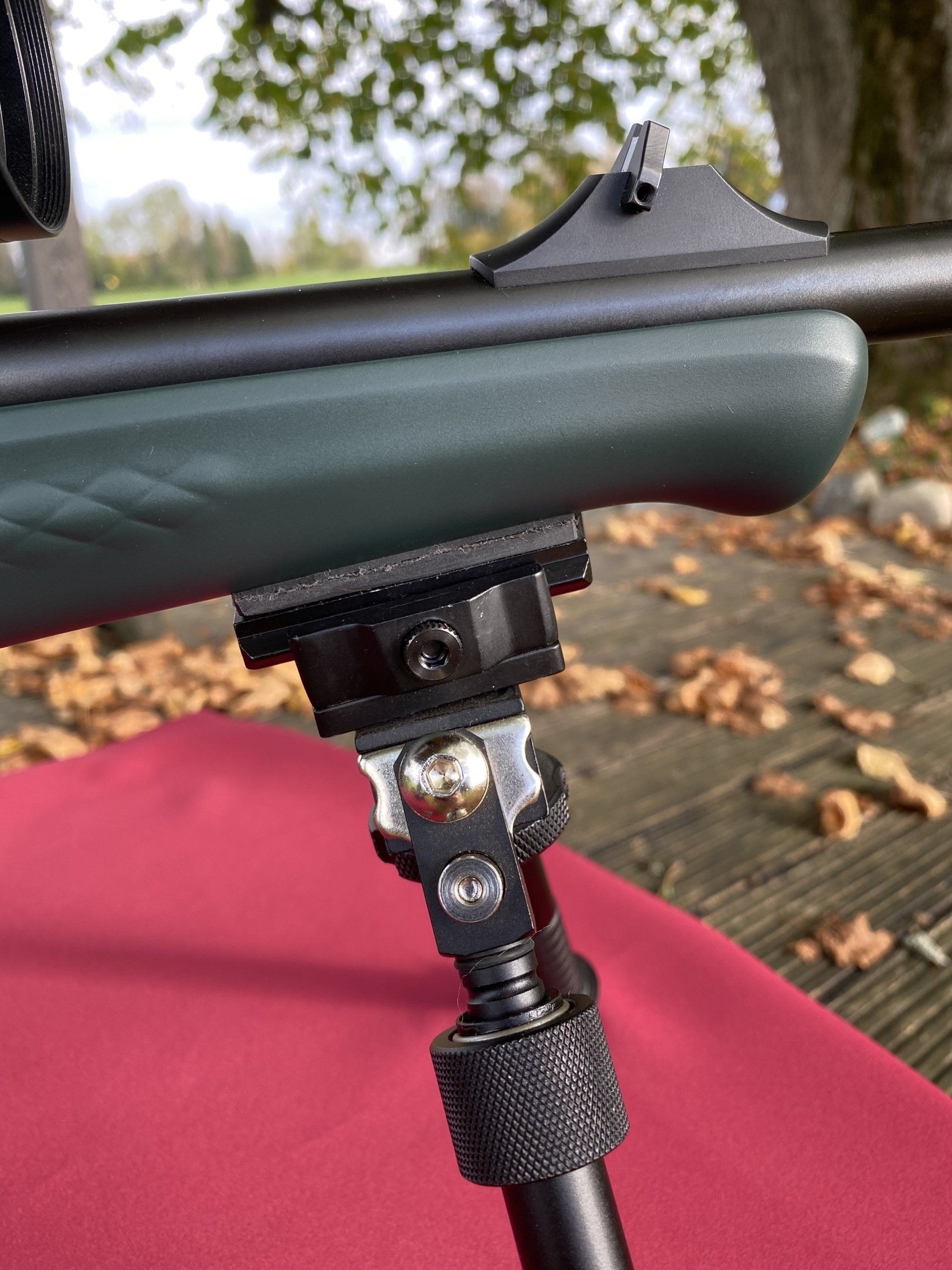

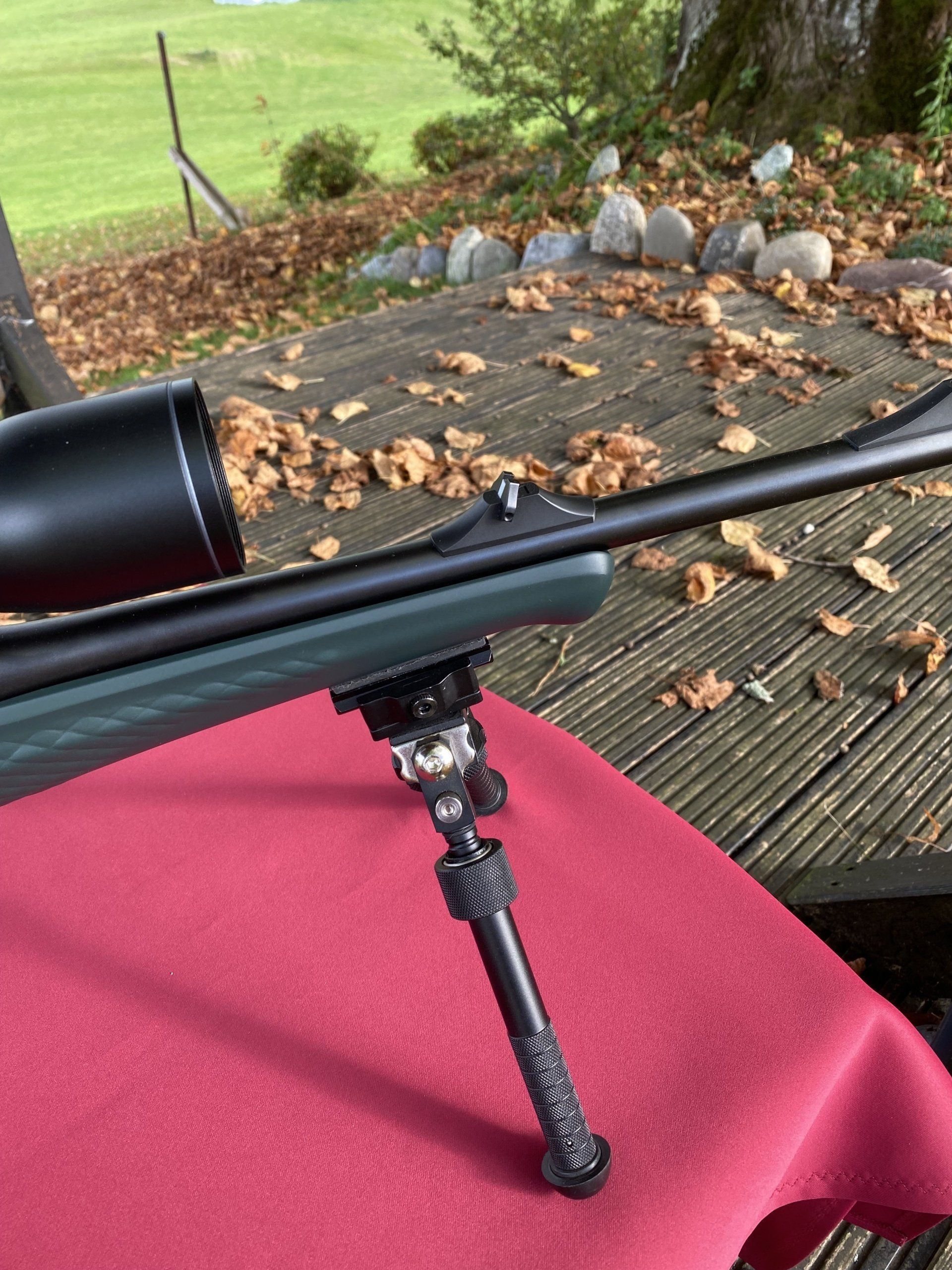

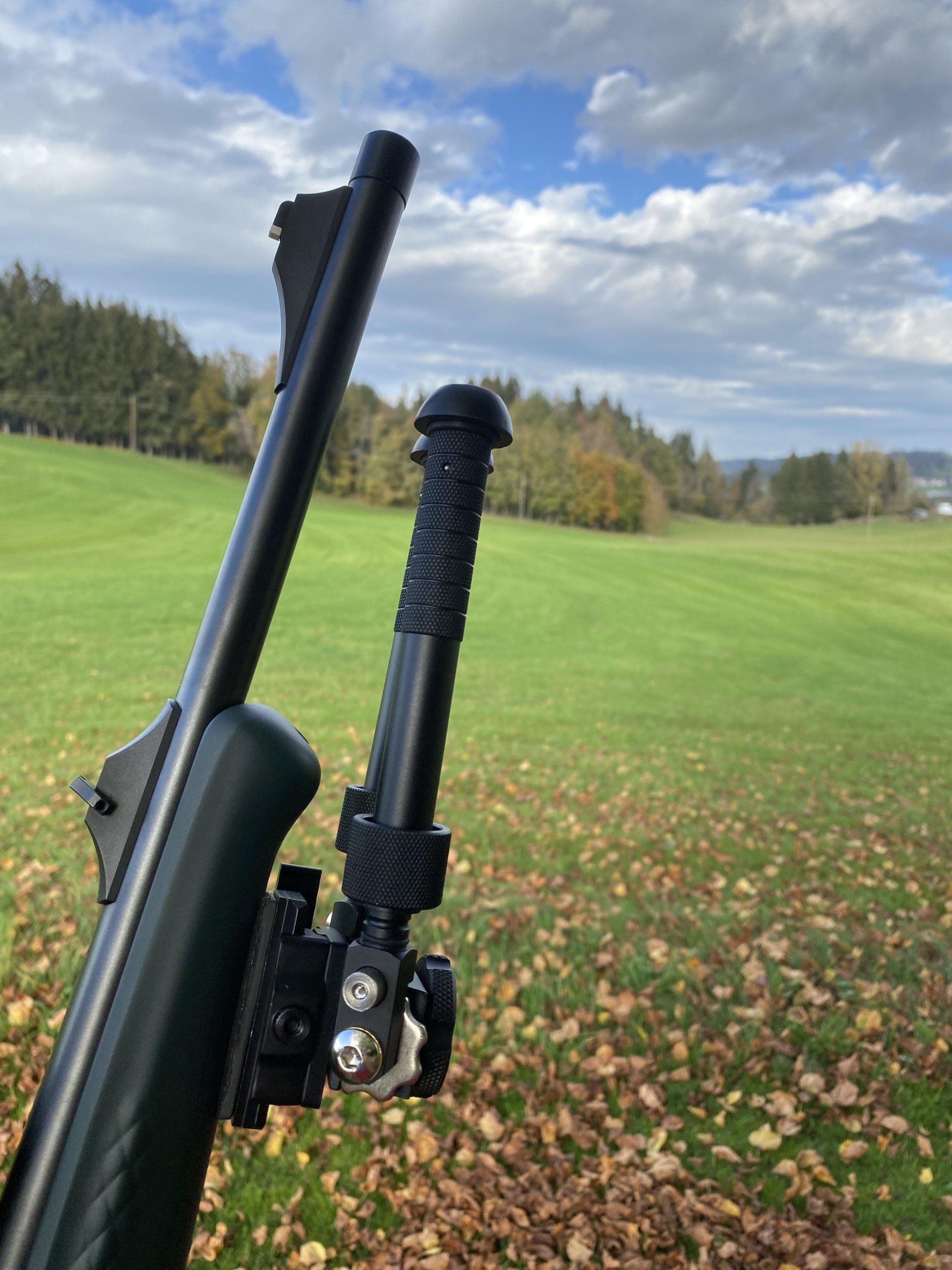

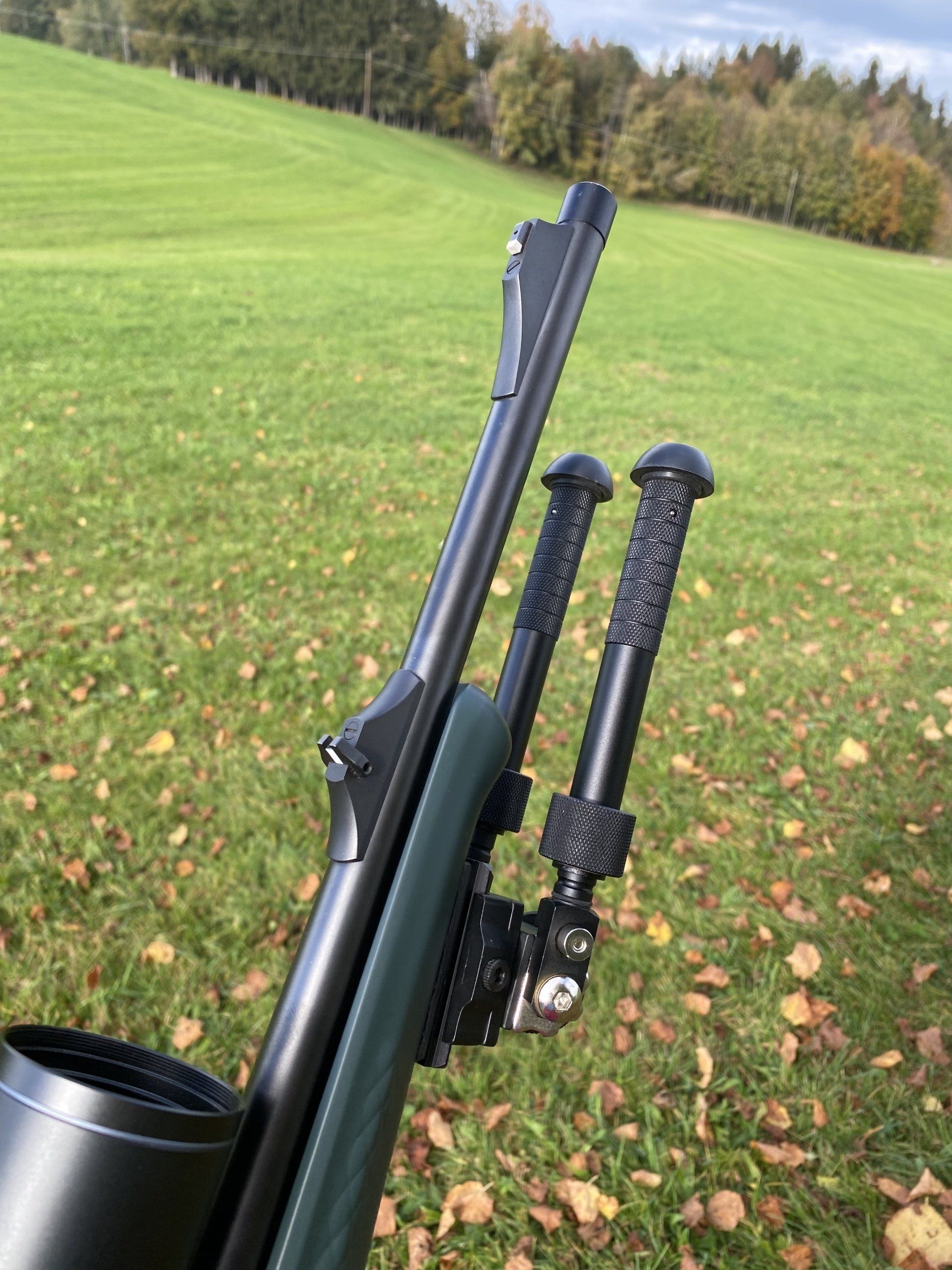

• Ett annat alternativ är ett integrerat uttag för en tvåfots insticksmonterad tvåfots.

frånBlaser eller Spartansk.

Ytterligare tillval: bipodsfäste 85 €

16. renovering ett stycke R93 och R8 Mono-standardsystem:

• De renovering kan kunden inte gör det själv!
• Det är nödvändigt att du skickar oss mottagaren (eventuellt med kolv) till ditt vapen, eftersom vi behöver montera mottagaren i kolven i vår anläggning för att kompensera för toleransvariationer från mottagartillverkaren och därmed uppnå perfekt skjutprestanda!
• Vi koordinerar överföringen av systemhuset tillsammans innan du beställer en monoaxel från oss!
• Kontakta oss gärna!

17. Leveransomfattning:

• Du kommer att få från oss:
• Förände med Push & Go-bältesspänne från asdm
• Rumpa med Push & Go-bältesspänne från asdm

eller

• Komplett kolv i ett stycke, för monosystemet,

med Push & Go-bältesspänne från asdm

• kolvplatta
• Pistolgreppslock
• Systemadapter krävs endast för R93- och R8 Standard-modellerna.
• hylsnyckel för montering
• Monteringsanvisningar (med demonteringsinstruktioner för den gamla originalenheten)

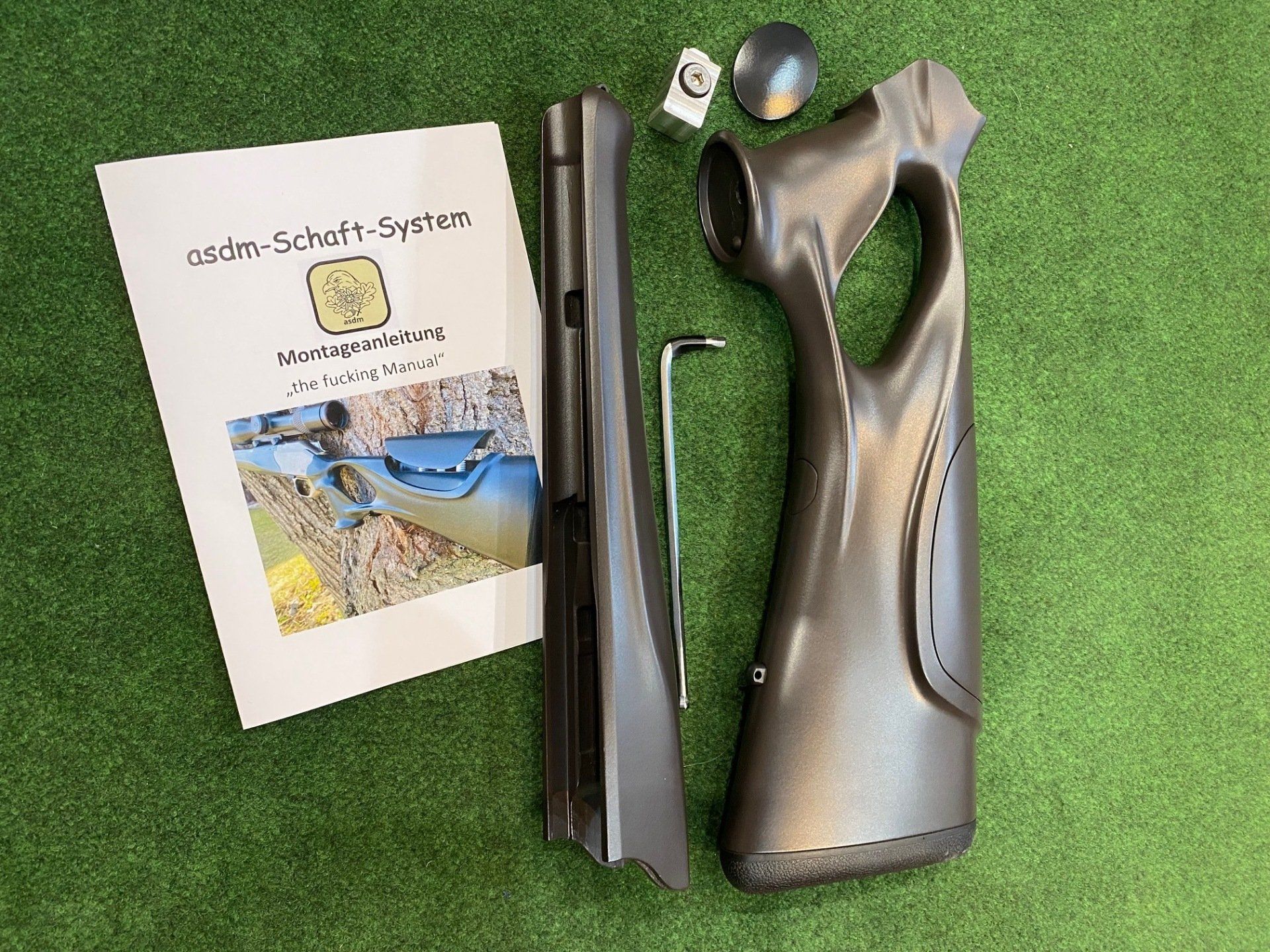

Leveransomfattning (t.ex. R8 Duo)

18Tjänst:

• Skulle det av misstag hända skada komma, t.ex. repor Till skillnad från en trä- eller vanlig plastkolve kan en fullständig reparation utföras utan större ansträngning och utan permanenta visuella eller formmässiga skador, även om kolven inte skadas av kollisioner med hårda föremål som stenar, klippor eller metallföremål som skruvar eller spikar, t.ex. vid jakt från stativ!
• Vid behov, vänligen kontakta oss, vi hjälper dig gärna!
