O que torna o eixo asdm tão único?
- Com o asdm é possível usar seu Blaser
R93 ou R8, com sistema de eixo de uma ou duas peças, para atualizar para um novo sistema de coronha de rifle que oferece um design novo e moderno, bem como mais funcionalidade e um melhor ajuste ergonômico.
- Basicamente, todos os sistemas de eixos são baseados no mesmo conceito técnico, independentemente de serem para R93 ou R8. A única diferença é o formato da conexão do alojamento do sistema.
- Não fornecemos uma caixa de sistema, trabalhamos com a caixa de sistema existente, apenas o eixo é substituído!
- Um eixo da asdm pesa apenas cerca de 930g - 970g (dependendo do modelo).
Um cabo de madeira médio pesa cerca de 2 kg.
- Ajuste muito preciso ao alojamento do sistema.
- Estável e leve graças ao plástico com 30% de fibra de carbono.
- Design elegante, fino e moderno.
- Silencioso e de alta qualidade, som suave, como um eixo de madeira.
- Superfície robusta e fácil de cuidar, com estrutura antiderrapante.
- Quatro cores padrão: preto antracite, marrom acinzentado, verde esmeralda e vermelho bordô, além de cores especiais em dois tons são possíveis.
- A pedido, com padrão de empunhadura "Chestergrip".
- A pedido, com trilho Picatinny ou soquete para bipé na parte dianteira.
- Desenhos especiais individuais, por exemplo, com gravação de imagem em relevo, estão disponíveis mediante solicitação.
A: Escolha entre quatro tamanhos diferentes de empunhadura de pistola
Há uma boa razão pela qual as roupas não vêm apenas no tamanho M, ou os sapatos no tamanho 42!
B: Pente de estoque ajustável em altura individualmente com função de memória repetível.
À prova de recuo e baixo ruído devido ao movimento de extensão amortecido
C: Ergonômico, fino, elegante, leve e funcional

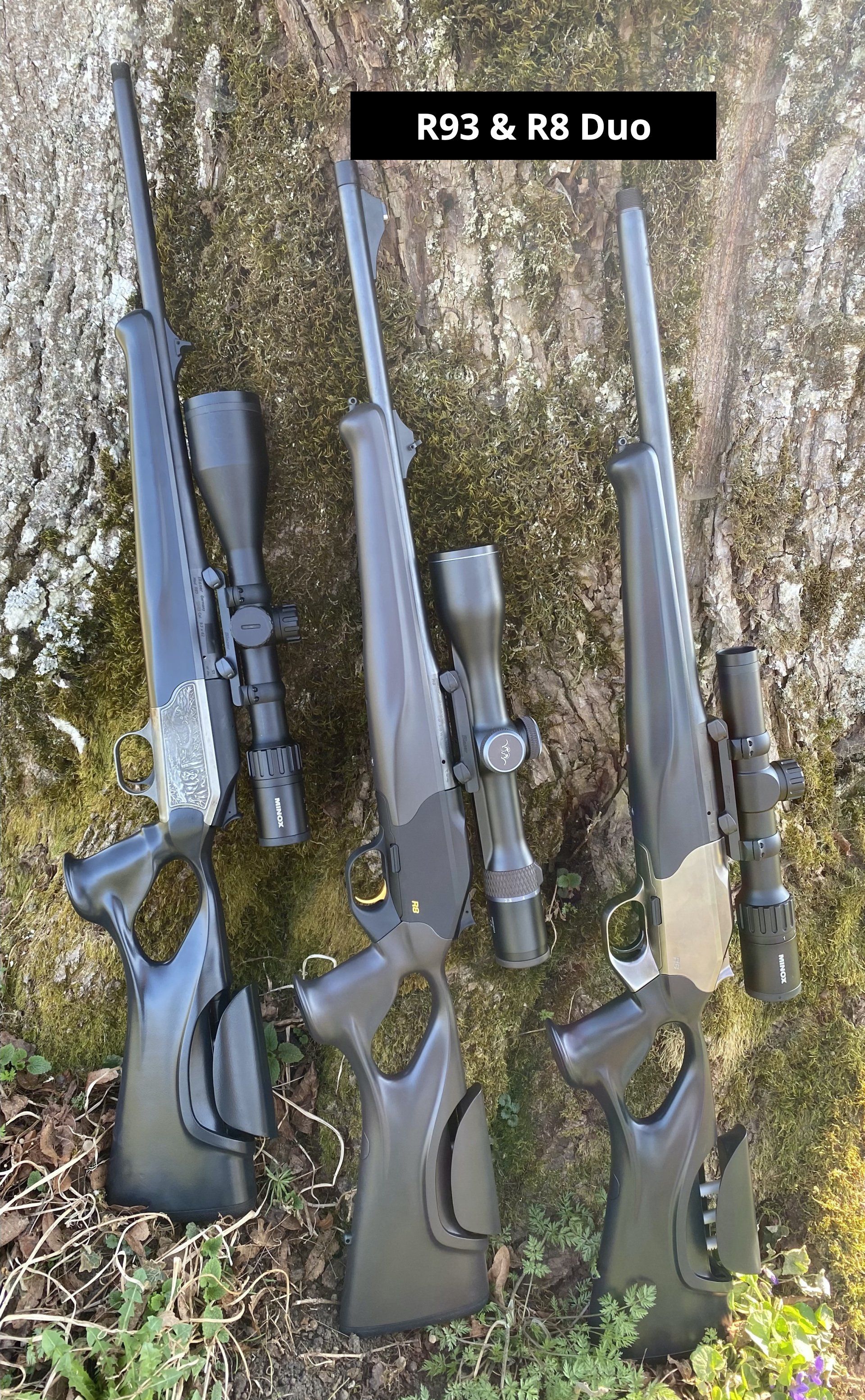

As duas partes
Coronha do rifle:
duo
para Blaser
R93
e
R8
A coronha do rifle de uma peça:
Mono
para Blaser
R93
A coronha do rifle de uma peça:
Mono
para Blaser
R8
1º Modelos de armas:
- Sua arma de caça (Blaser R93 ou R8) com sistema de coronha de 1 ou 2 peças pode ser convertida muito facilmente!
- Para as variantes de eixo de 2 peças, a conversão pode ser realizada pelo próprio cliente em automontagem.
- Para as variantes de eixo de uma peça, teremos prazer em fazer isso para você gratuitamente, pois elas precisam ser ajustadas por nós para atingir a precisão desejada.
- Basicamente Todos os sistemas de eixo asdm são baseados no
mesmo geométrico
conceito. Somente o
geometria de conexão A caixa do sistema é adaptada ao respectivo modelo de arma. Portanto, o
Detalhes do produto válidos para R93 e também R8!
- Agora também é possível
R8 com eixo reto padrão em
2 variantes de coronha para receber (ver Galeria R8).
Somente a ASDM pode fazer isso!
- Variante #R8.VA1 e #R8.VA4: adapta-se à sua unidade de gatilho existente com guarda-mato padrão arredondado.
- Variante #R8.VA2 e #R8.VA5: permite a execução bem-sucedida do
unidade de gatilho com uma transição suave para a coronha, como no R8 Success e R8 Ultimate, bem como no R8 Professional/Success. No entanto, é de notar que estas
unidade de gatilho não está disponível na asdm e, portanto, não pode ser incluído no escopo de entrega!
Seu revendedor Blaser ficará feliz em ajudar você!
- Não fazemos entregas prontas, cada conjunto de eixos é um
de acordo com os requisitos específicos do cliente fabricado
personalizado. Assim, cada cliente recebe
um Exclusivo!
- O prazo de produção e entrega é, portanto, de várias semanas!
1.1 Versão direita e esquerda:
- Podemos oferecer isso para
sistemas destros e canhotos, e que para o
mesmo preço!
- Nenhuma alteração será feita no receptor de suas armas. Nosso conceito de fixação requer
exclusivamente
os pontos de fixação originais para a parte dianteira e traseira que já estão presentes!
1.2 Fixação da coronha:
- A coronha asdm é sempre fornecida com
dois parafusos de eixo anexado, um sobre o punho da pistola e um sobre o pente. Eles ficam opticamente escondidos sob a tampa do punho da pistola e no pente da coronha.
(ver imagem
arranjo de parafusos de eixo)
arranjo de parafusos de eixo

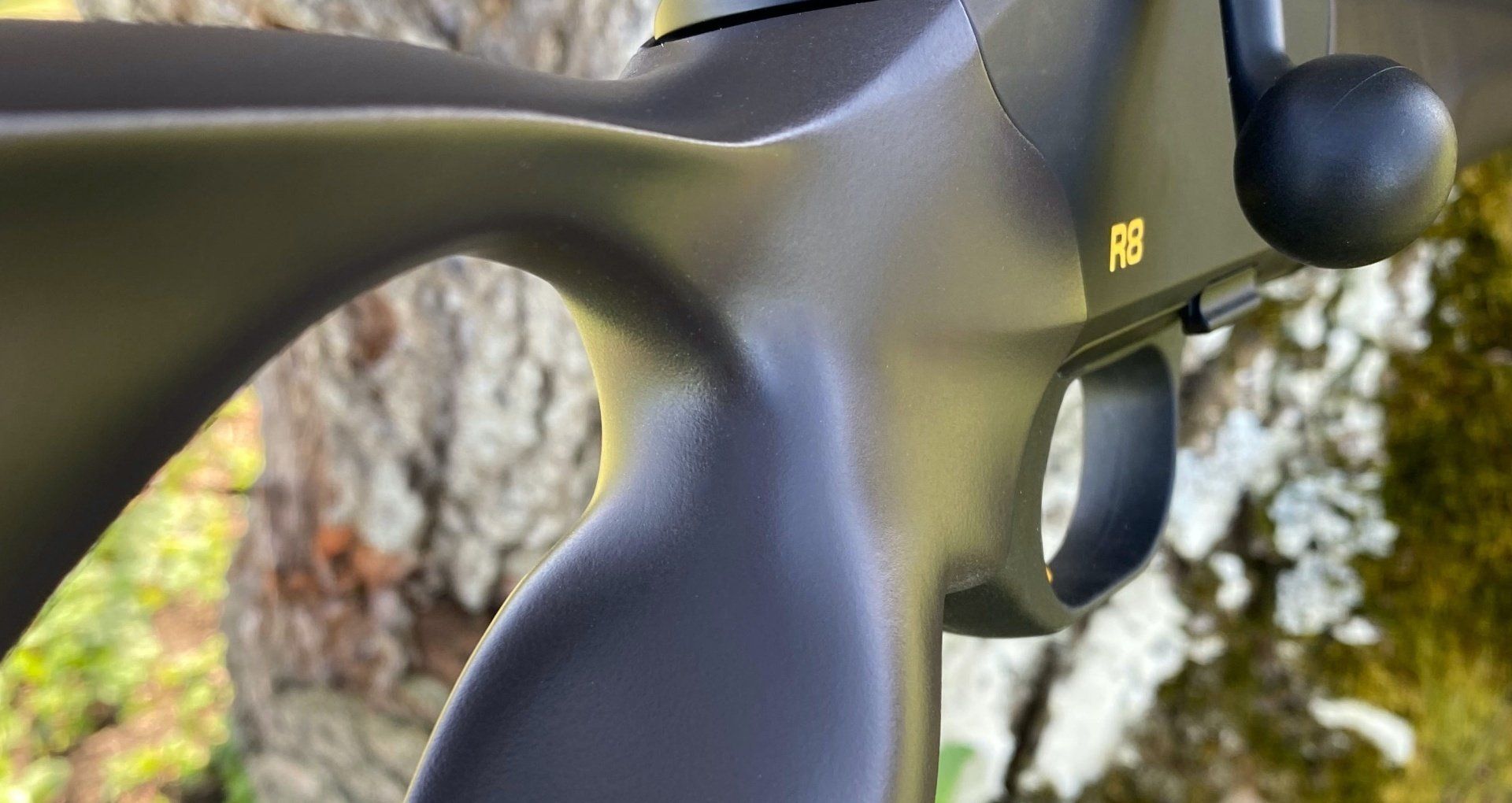

1.3 Recesso de aderência
- Um furo de montagem feio, visível e perceptível no recesso do punho da pistola, o que é bastante comum em alguns fabricantes, não está presente! (veja a imagem da alça rebaixada)
Grifo
1.4 Sem arestas de separação:
- Ao contrário de outros eixos de plástico, o eixo asdm
sem arestas de separação no contorno externo
para ver ou mesmo sentir. Isso ocorre porque nosso eixo é feito de uma única peça. Na produção tradicional de plástico, no entanto, isso não é possível devido aos processos de fabricação.

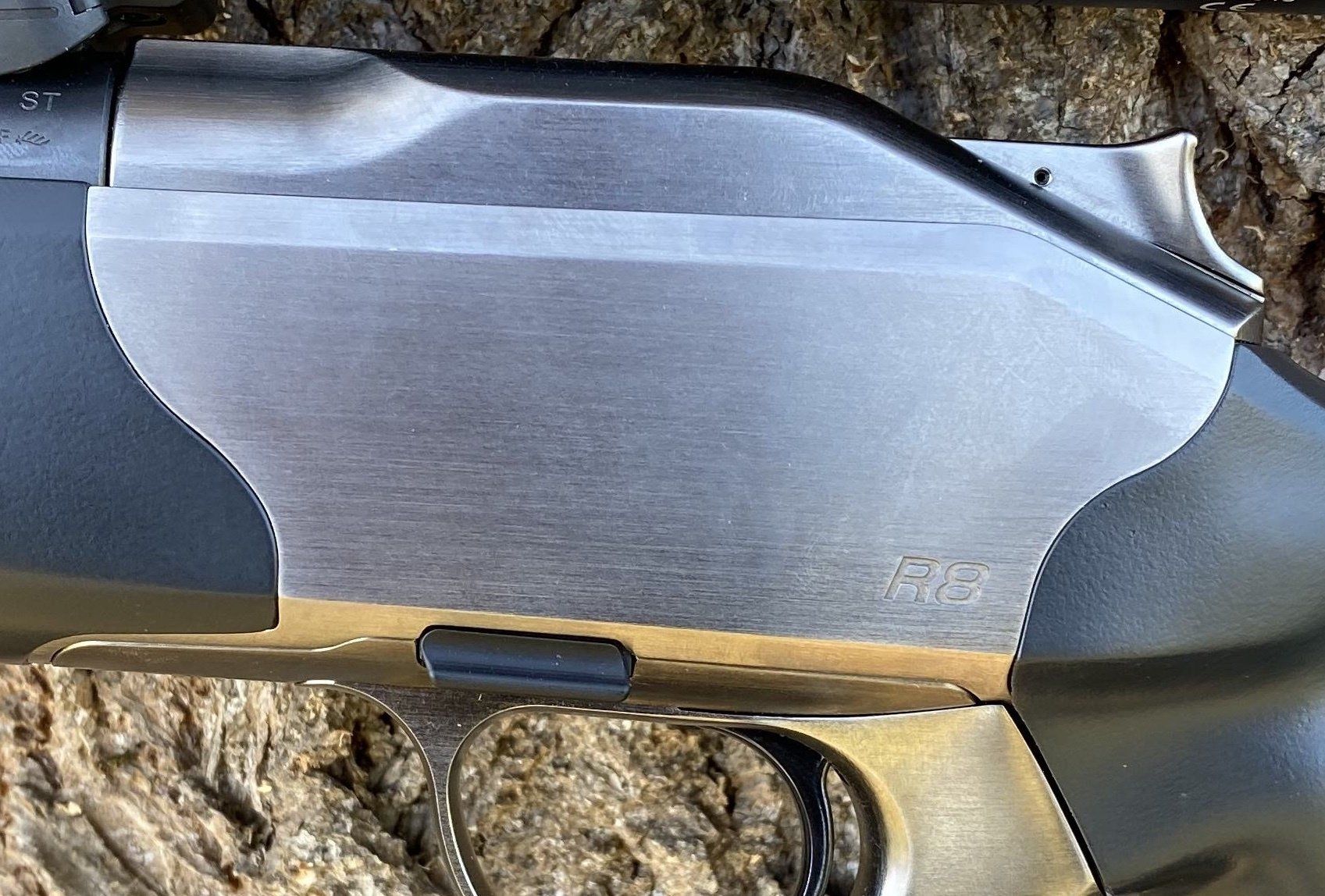

1.5 Tamanho da lacuna:
- Por meio de nossa manufatura aditiva digital, produzimos conexões de caixa de sistema altamente precisas. O
tolerância de folga de contorno nas costuras da caixa do sistema é apenas
máx. 0,03 mm.
Tamanho da lacuna
1.6 Peso:
- Apesar do ajuste de estoque integrado, o estoque completo (incluindo todos os parafusos de estoque) ASDM é leve (aprox. 930g-970g).
1.7 Estabilidade:
- Através de um processo de embutimento especialmente desenvolvido e patenteado pela asdm, o sistema de eixo atinge uma estabilidade extraordinária que permite a utilização
todos disponível comercialmente
industrial carregamentos permitidos, até mesmo calibres grandes!
- O material
do qual nossos produtos são feitos é um plástico de alta resistência especialmente desenvolvido para asdm com
30% de teor de fibra de carbono. Isso torna nosso shafting muito
estável, com baixo peso!

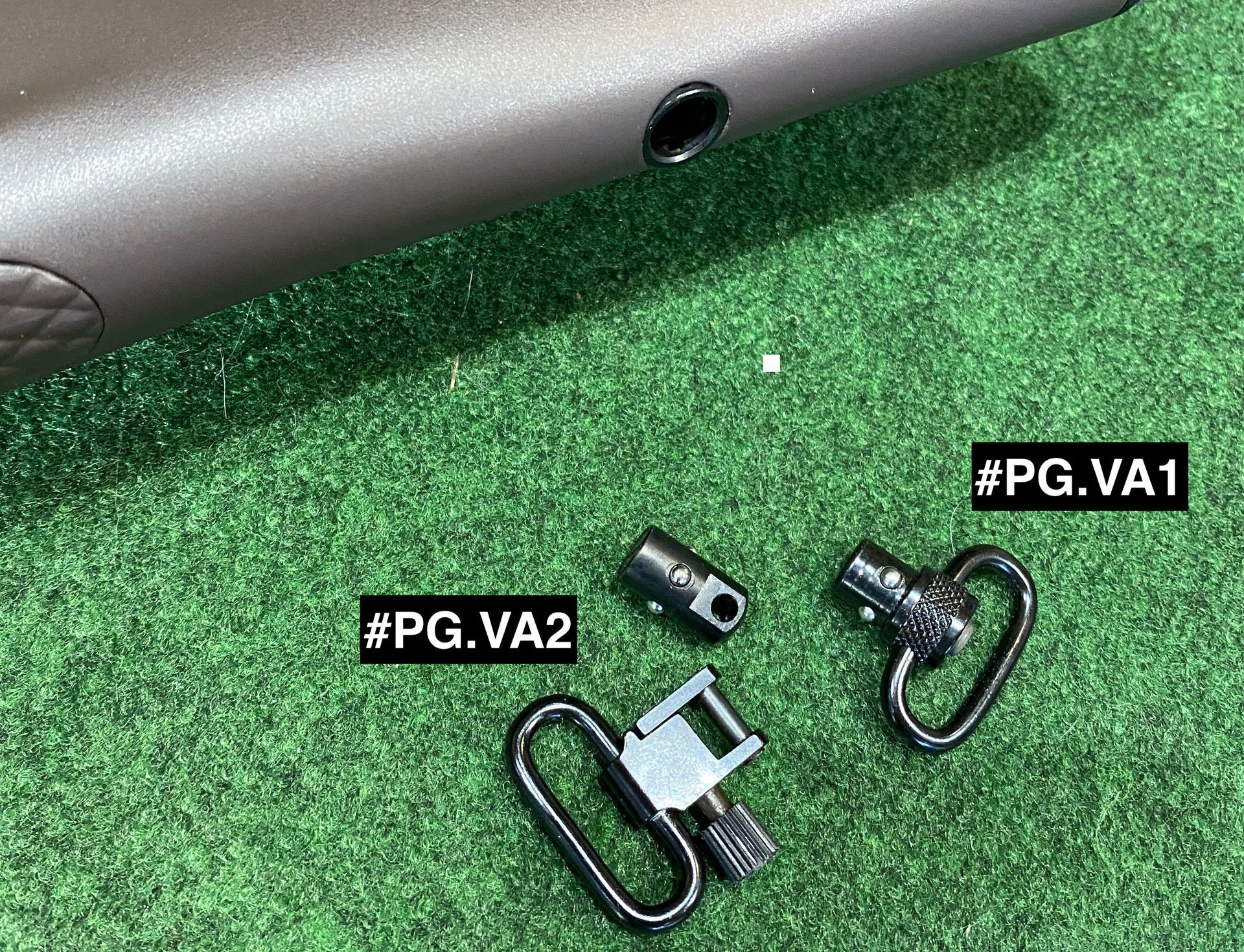

1.8 Fixação giratória de eslinga:
- Utilizamos o sistema Phush&Go de Ø9,5 mm da Halder para prender a alça/cinto do rifle, a fim de poder responder com flexibilidade aos desejos do cliente. Isso significa que você pode escolher entre duas variantes.
- variante de botão de pressão 1
- Adaptador de pino variante 2
o asdm integra 3 buchas de montagem como padrão.
- 1x antebraço
- 2x coronha inferior e superior (parte traseira da coronha)
- Recomendamos a variante #PG.VA1 porque é mais fácil de manusear e permite o alinhamento flexível dos giros da eslinga no estoque sem o uso de ferramentas. Isso oferece vantagens especialmente ao usar a cinta de rifle asdm: Economize e rápido
2.1 Parte frontal háptica:
- Damos grande importância à
ergonomia nosso estoque, portanto o antebraço é fornecido com uma tira de aderência e, portanto, para
Igualmente adequado para usuários destros e canhotos.
2.2 Coronha háptica:
- A coronha é geralmente equipada com um

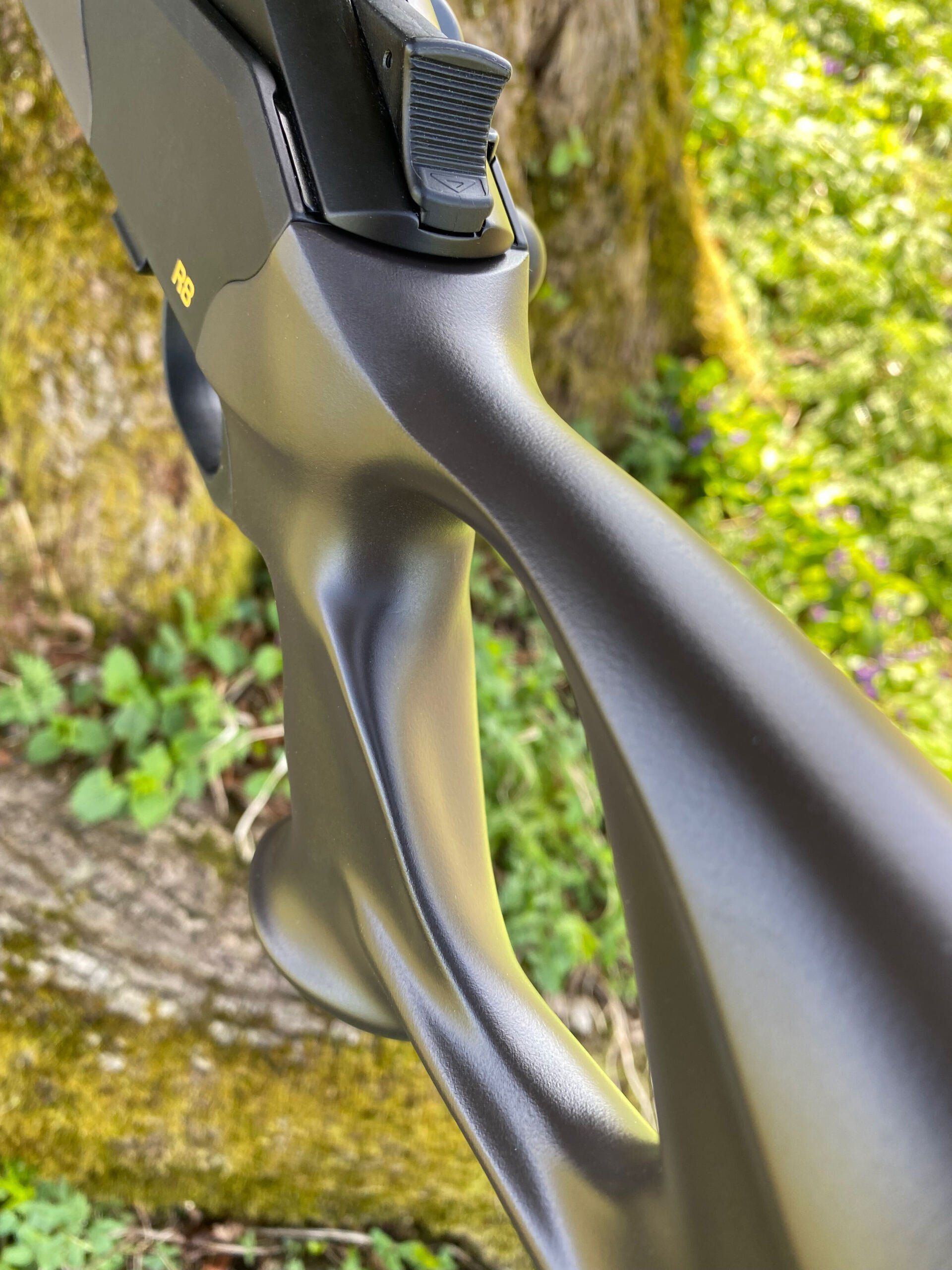

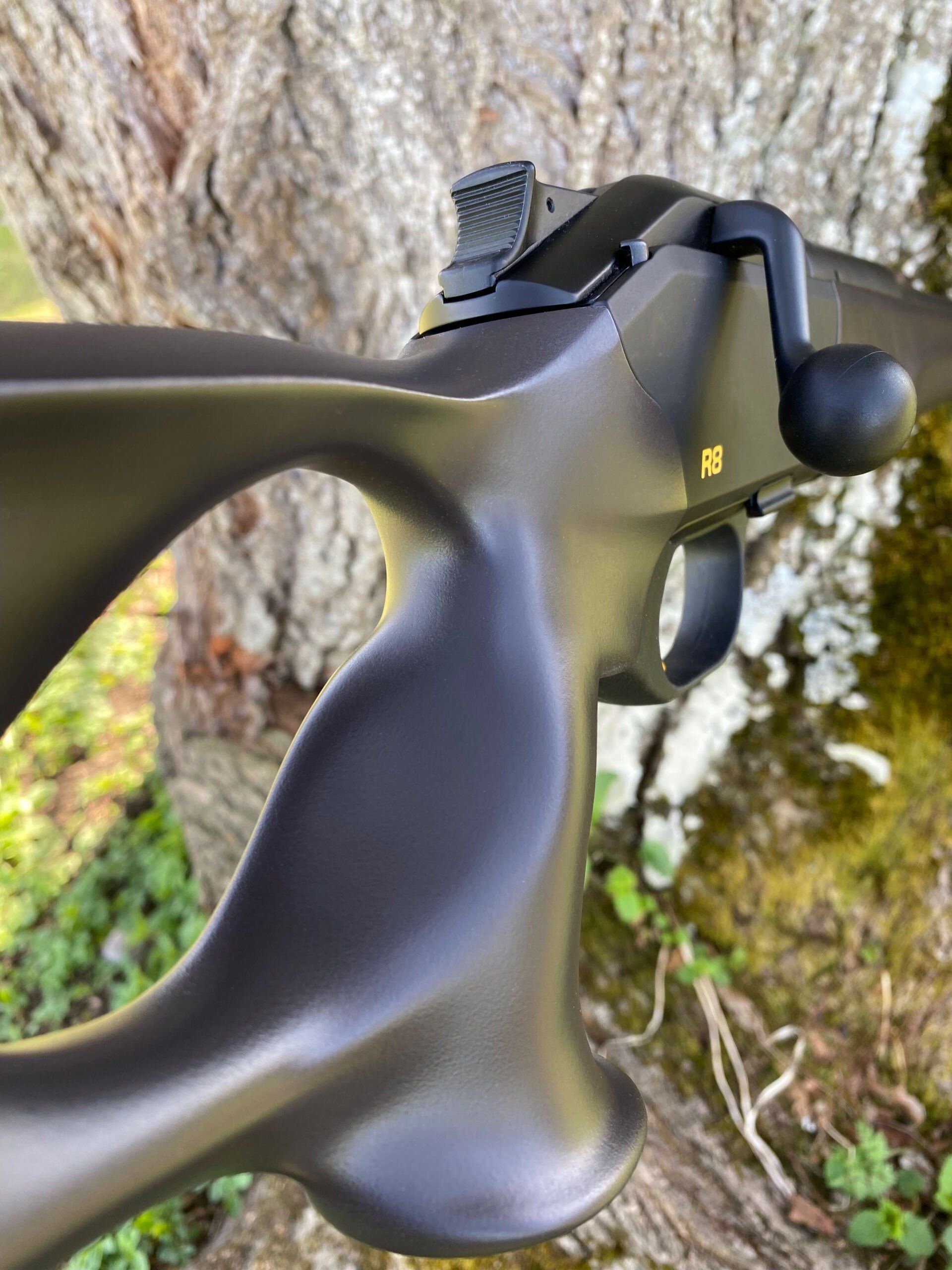

punho de pistola projetado porque esta é a única maneira de garantir uma postura ergonômica, relaxada e mais duradoura ao atirar. Isso se baseia em nossos muitos anos de experiência e é o cerne da nossa filosofia de produto.
- O punho da pistola é moldado de modo que
para mãos menores e maiores um muito bom e
pegada aderente pois está disponível nos tamanhos P, M, G e GG, adequado para todos os atiradores.
- A geometria do punho da pistola é baseada no formato natural da mão e, portanto, se adapta ergonomicamente à mão do atirador.

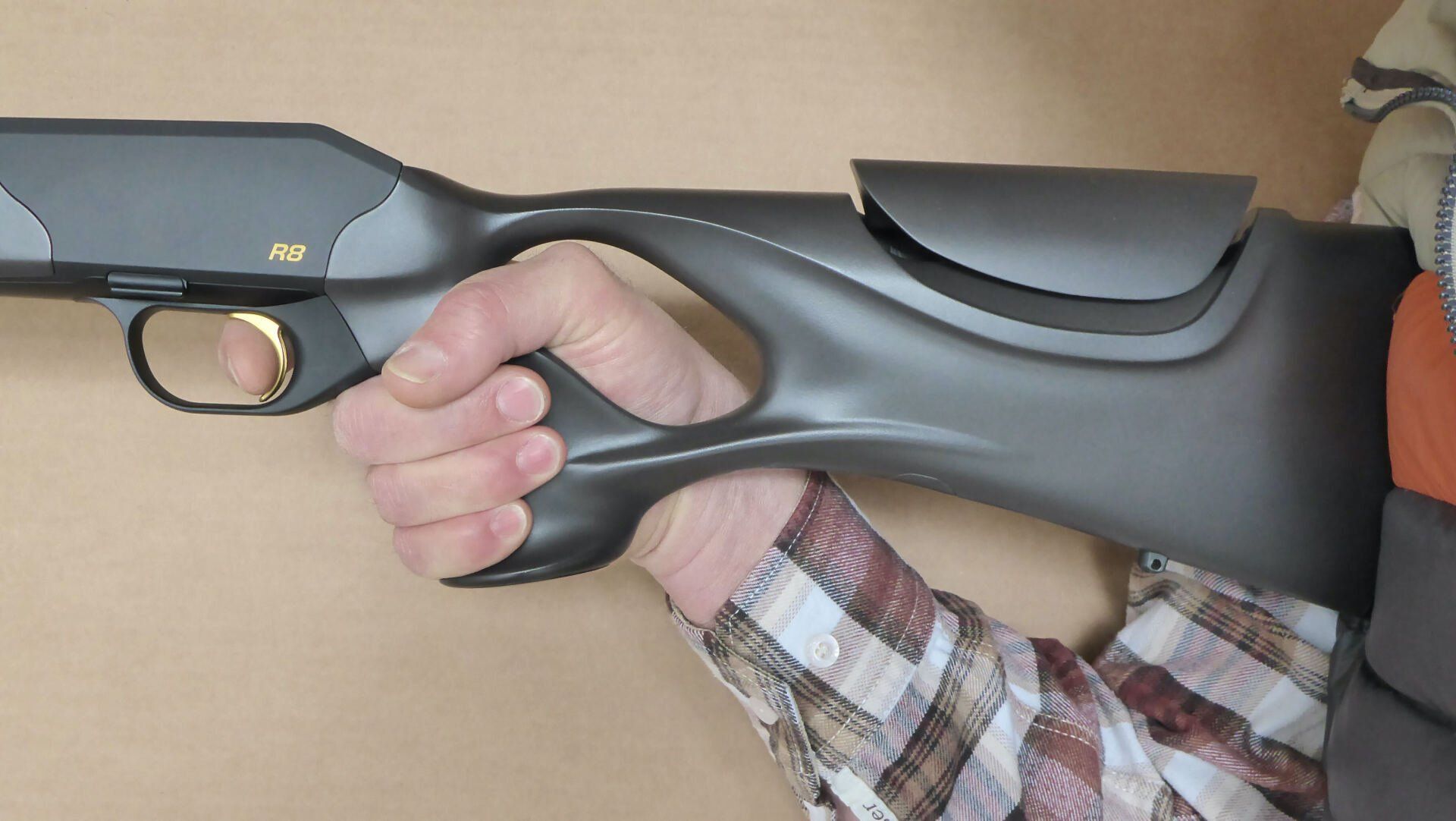

- Compare você mesmo entre o estoque do thumbhole do fabricante e o
estoque de orifício de polegar asdmnas duas fotos a seguir. Neste exemplo, o atirador tem a
tamanho da mão L !
- Qual eixo permite que a mão segure o cabo corretamente e bem?
3. Pente ajustável / protetor de bochecha
ataque em comparação
Clique em uma imagem para abrir a galeria:
A solução:
- Um pente ajustável individualmente da asdm.
- Nossa abordagem é posicionar a bochecha no único ponto fixo razoável na lateral do rosto,
a maçã do rosto!
- Isto também é evidente na
Vídeo, repetição rápida.
- Nosso objetivo era
função completa no
coronha para
integrar, de modo que visualmente ainda seja criado um design tradicional e elegantemente fino.
- Na coronha
sem KickStop ser instalado,
o único para isso
O espaço necessário foi usado para acomodar a mecânica do pente de estoque ajustável.
Direção:
- A função de extensão é controlada por um
botão de controle
na parte inferior do eixo.
Amortecimento:
- A peça da bochecha é estendida
quietoporque integramos um mecanismo que amortece o movimento de elevação.
3.2 Repetição rápida:
- O
repetição rápida e segura é absolutamente
garantido, a lombada elevada mantém o alvo em foco!
- Não é necessário deixar o recesso de aderência com o polegar. Isso permite que você retorne à posição de gatilho de forma rápida e segura!
(veja o vídeo abaixo)
3.3 Como funciona?
- O batente de altura, que pode ser ajustado individualmente para a altura de extensão desejada, também é ajustado com precisão repetível usando este botão de controle. É possível ajustar a lombada do estoque em
Incrementos de 2,5 mm
individualmente para ser adaptado de forma flexível aos requisitos ergonômicos do atirador e à respectiva situação de caça (por exemplo, caça parada, caça dirigida, caça à espreita, caça de montanha, rastreamento ou longo alcance, bem como com os diferentes dispositivos de mira, desde miras abertas até grandes miras de rifle).
- O máx.
altura da extensão quantidades
35mm.
- Para estender totalmente o pente, pressione o botão de controle até o fim.
- Se o botão for mantido na posição totalmente pressionada, uma unidade de parada será fixada ao mesmo tempo.
- Agora o estoque pode ser empurrado até a altura desejada.
- Se você soltar o botão de controle, o batente de estoque será posicionado e você terá ajustado a altura da extensão para a altura desejada. Esta posição permanecerá definida até ser redefinida novamente!
- Agora, o botão de controle só pode ser pressionado até a metade e, então, o pente de estoque pode ser empurrado completamente.
- Se você pressionar novamente o botão de controle apenas levemente, o pente de estoque se estenderá automaticamente até a posição que você predefiniu (função de memória).
(veja o vídeo abaixo)
- O pente de estoque estendido é fixado por um mecanismo sofisticado
absolutamente à prova de recuo mantido em posição!
4. Empunhadura de pistola:

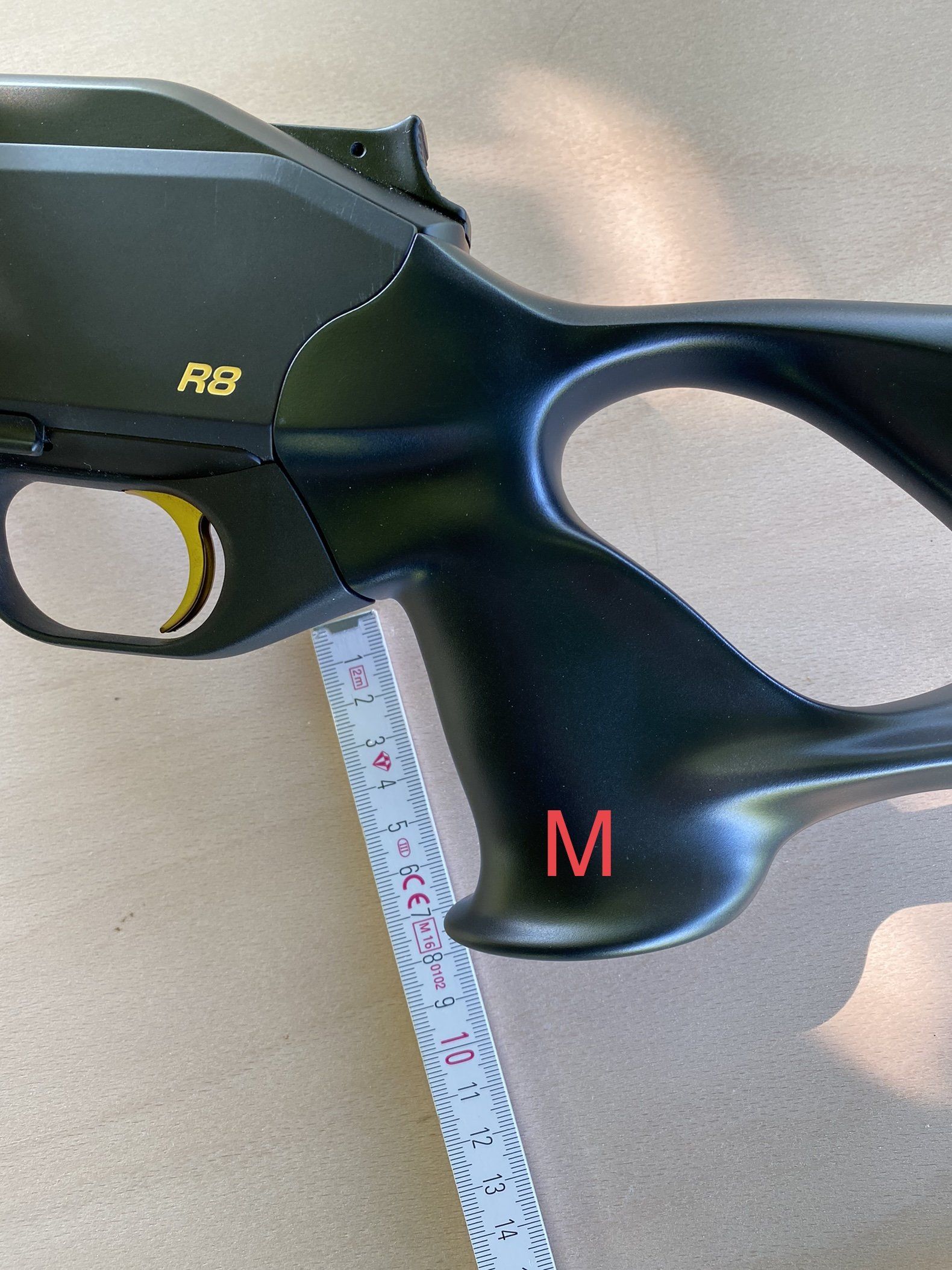

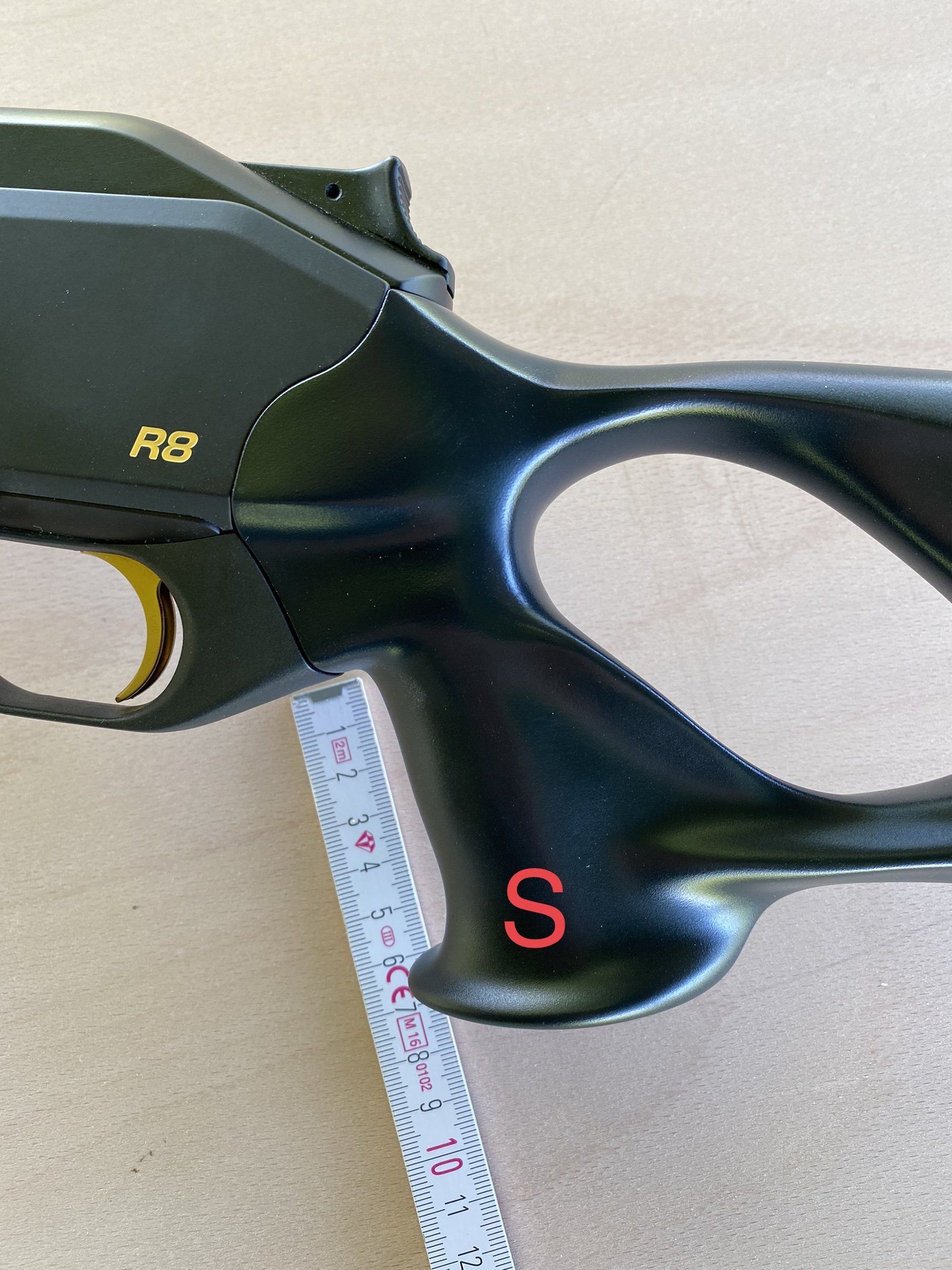

4.1 Quatro tamanhos diferentes de empunhadura de pistola: S, M, L, XL
- Há uma boa razão pela qual as roupas não vêm apenas no tamanho M, ou os sapatos no tamanho 42.
- Todos nós temos mãos de tamanhos diferentes, pequenas e delicadas, assim como grandes e fortes!
- Uma arma deve ser segurada de forma segura e confortável para que você possa esperar mais tempo pelo momento certo para dar um bom tiro.
- A asdm oferece a geometria de eixo correta e, portanto, o tamanho de empunhadura de pistola certo para todos!
- Há quatro tamanhos diferentes de alças para você escolher: P, M, G e GG.
- Gostaríamos também de agradecer a
destinado a mulheres, que em nossa experiência encontrará a coisa certa principalmente no tamanho S até no máximo M!

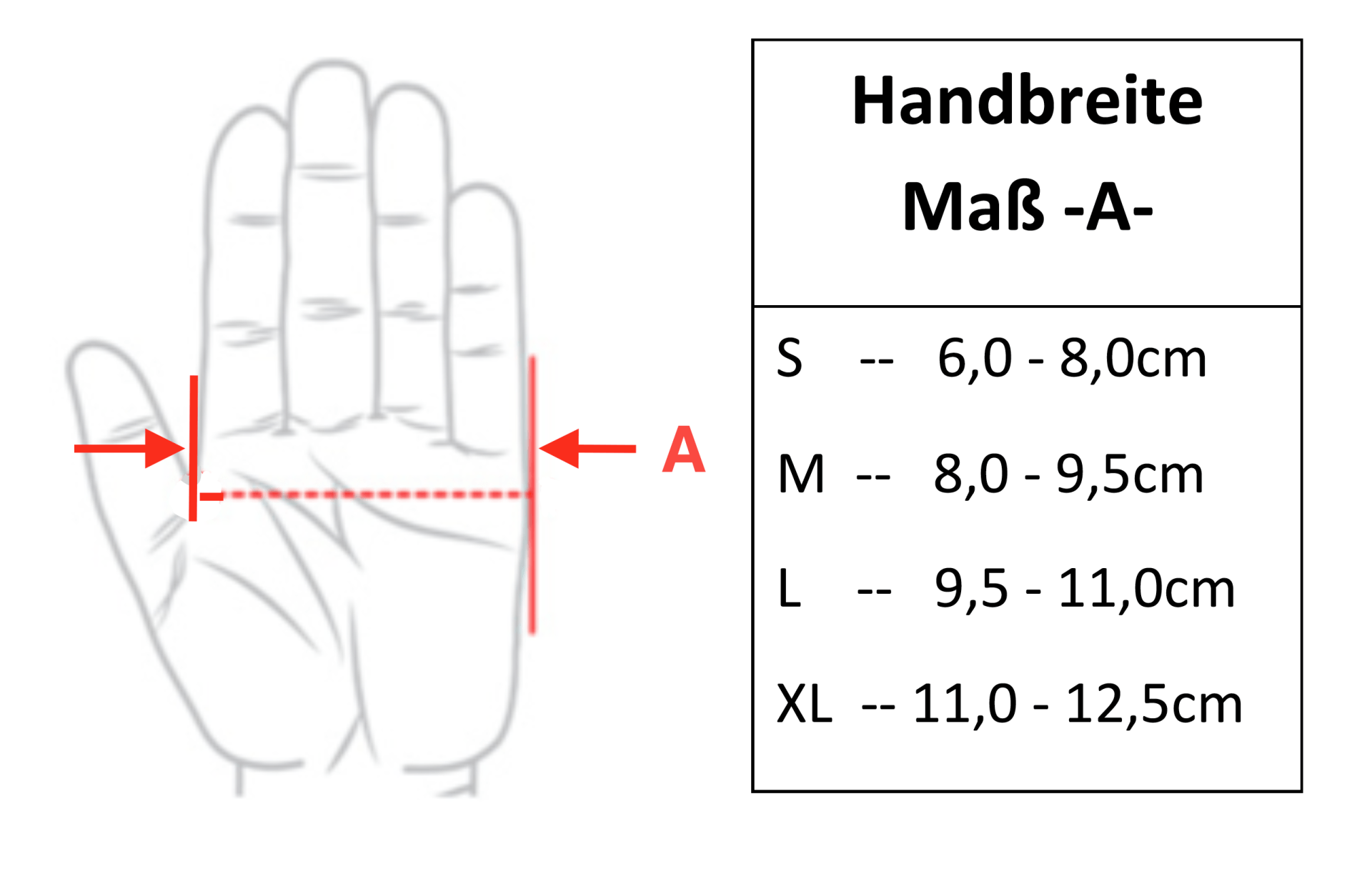

4.2 Tamanhos dos puxadores da tabela de dimensões:
- Para
suporte à decisão nós temos um
tabela de tamanhos para lhe dar uma ideia de qual é o tamanho certo para você.
- Recomendamos: Se sua medida estiver exatamente no limite superior do tamanho de uma alça, escolha o próximo tamanho maior.
- Você deve sempre considerar se você atira ou mira principalmente com ou sem luvas.
para abrir a galeria clique em uma imagem:
compare você mesmo:
- Tentamos ilustrar a diferença em relação ao shafting usual em uma comparação visual
(veja o botão abaixo)Claro, é ainda mais convincente quando você segura o eixo asdm em suas mãos.
- Marque uma consulta conosco, teremos prazer em atendê-lo em nosso escritório.
para o teste de comparação
5º
Ajuste do eixo:
- A coronha é inclinada para o lado para facilitar uma posição mais ergonômica na bochecha, aliviando assim a tensão no pescoço e na garganta do atirador. Isso garante um posicionamento ideal no ombro.
- O punho da pistola é inclinado para fora para acomodar uma posição mais natural da mão na posição de tiro.
6º Comprimento da coronha:
- Fornecemos comprimentos de eixo de 360 mm a 390 mm (comprimentos especiais mediante solicitação).
7º
Diâmetro do cano:
- O fuste está disponível para canos Blaser R93 e R8 em diâmetros de 17 mm (caça), 19 mm (semi) e 21 mm (safari), bem como 31 mm (silêncio R8). (Dimensões especiais mediante solicitação, por exemplo, cano Atzl ou cano Chrisensen)
Qual é o diâmetro do cano da sua arma?
Como o cano geralmente tem um diâmetro externo cônico e pode ter sido encurtado, meça o cano na extremidade do fuste para orientação e selecione a designação de índice apropriada ao fazer o pedido! (veja o exemplo a seguir: o valor medido é 17,56 mm, o índice correspondente é #DM17 no formulário de pedido)

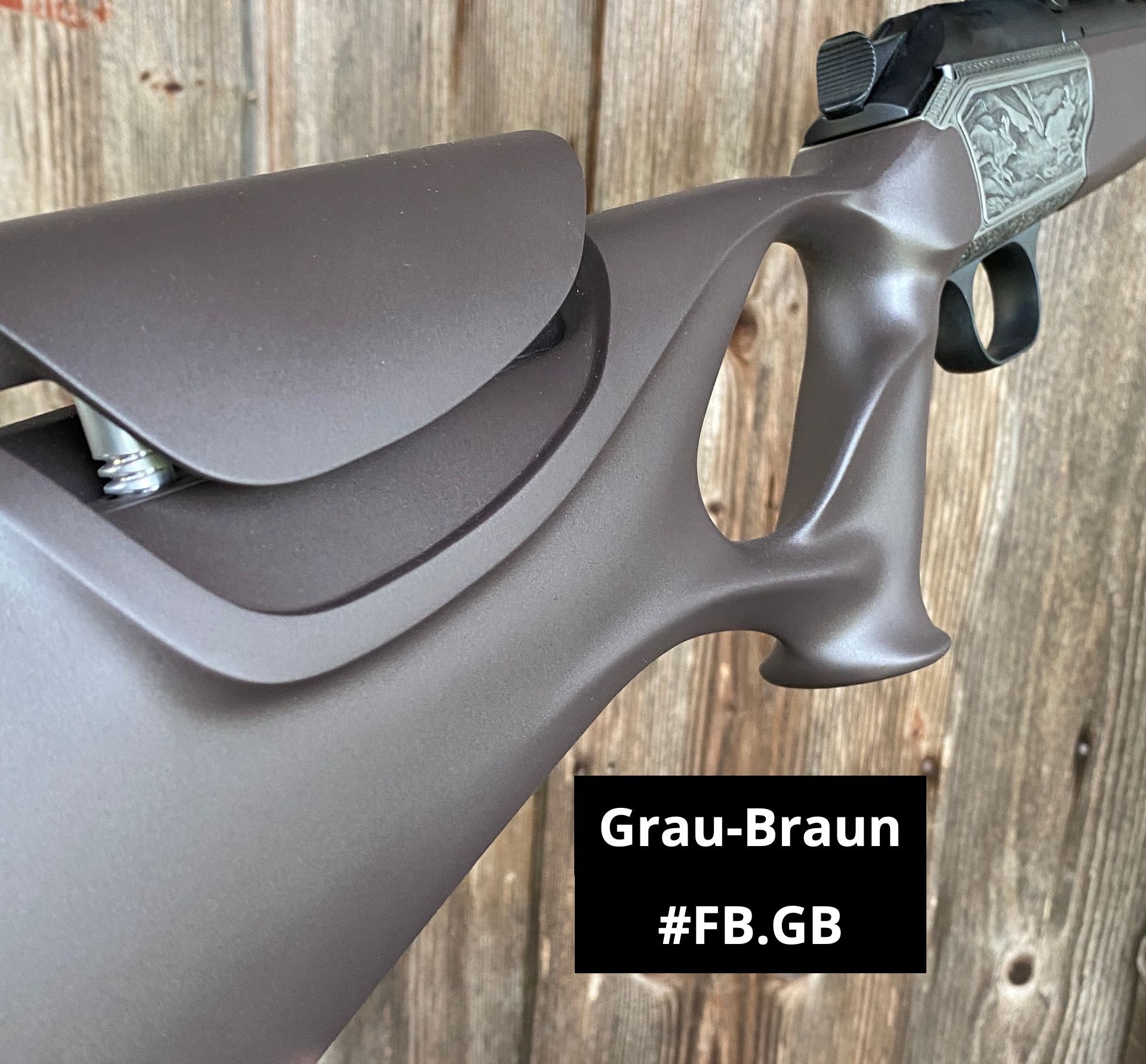

8º Cores:
- 7 cores estão disponíveis como padrão (veja a galeria de cores).
- preto antracite
- cinza-marrom
- Castanho-acinzentado / preto na área de pega e na bochecha ( 100€)
- verde esmeralda
- Verde esmeralda / preto na área de pegada e na bochecha ( 100€)
- Bordeaux tinto
- Vermelho bordô / preto na área de empunhadura e na bochecha ( 100€)
(Cores especiais mediante solicitação)
para abrir a galeria clique em uma imagem:
9º Capa para empunhadura de pistola:
- Cada coronha de rifle é
de graça entregue com o logotipo da ASDM e as iniciais pessoais do cliente.
- Isso dá ao seu rifle de caça um toque individual e pessoal.
10º Som:
- O eixo asdm soa
não oco como é geralmente o caso com eixos de plástico ou carbono, porque
não é oco!
- Em vez de
opaco e valioso como um eixo de madeira. Isso é obtido por meio de um projeto estrutural especial e pela eliminação de cavidades desnecessárias dentro do eixo.
- Mas,
compare o som você mesmo: no vídeo a seguir mostramos uma comparação acústica! Em ordem:
- eixo de madeira
- eixo asdm
- eixo de plástico.
11º

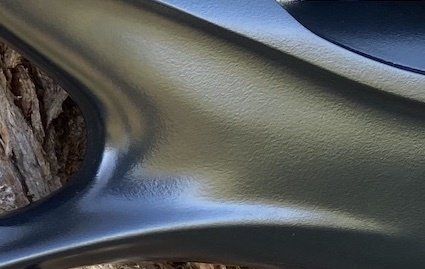

Superfície:
- A superfície é coberta com uma
muito robusto e
aderente Estrutura de superfície que parece macia e aveludada, embora não seja um revestimento suave ao toque. O revestimento 2K, especialmente desenvolvido para nosso produto, é processado em acabamento fosco.
- Os eixos asdm são extremamente fáceis de cuidar e resistentes a arranhões, podendo ser limpos com um pano macio umedecido com água.

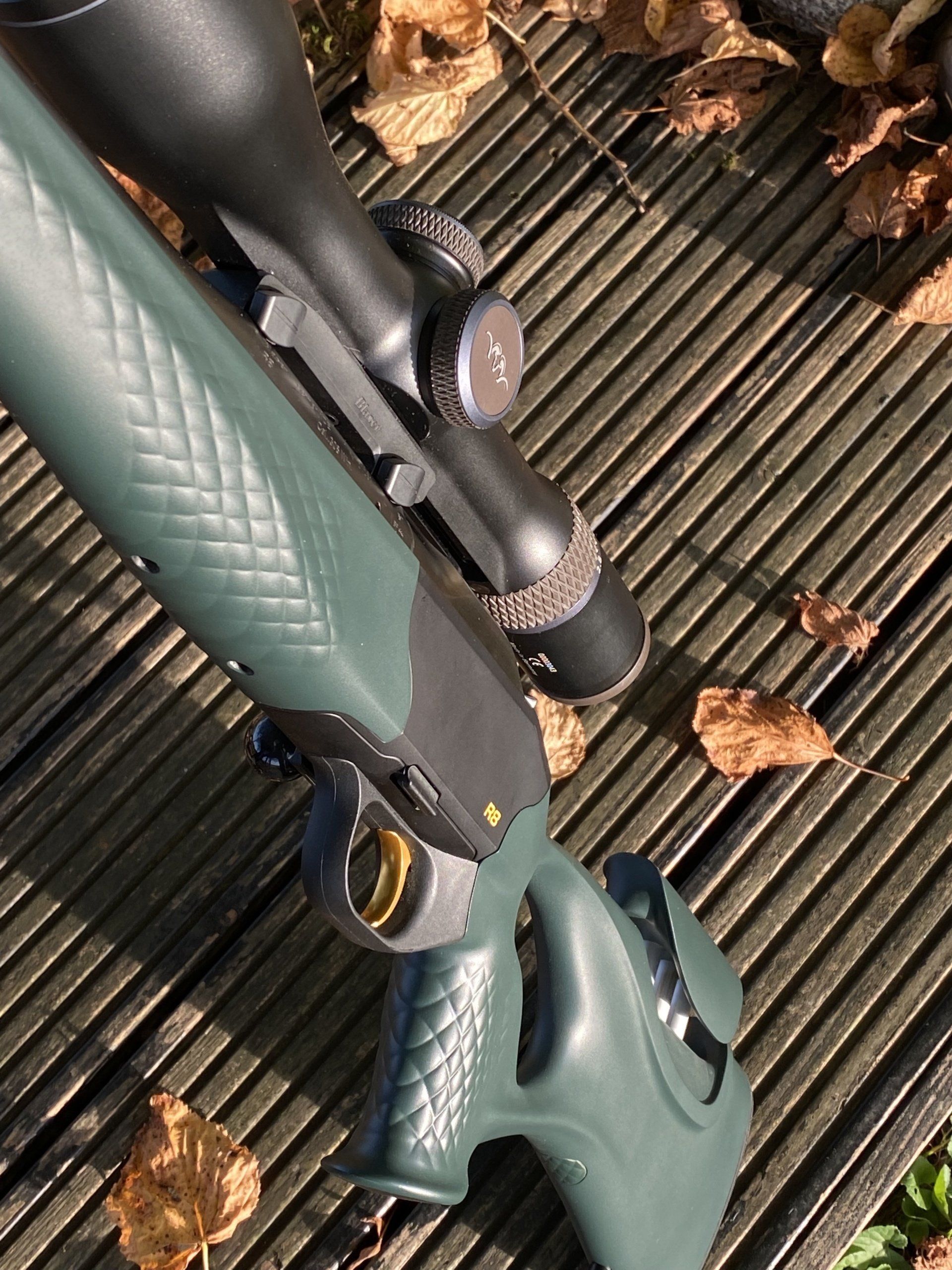

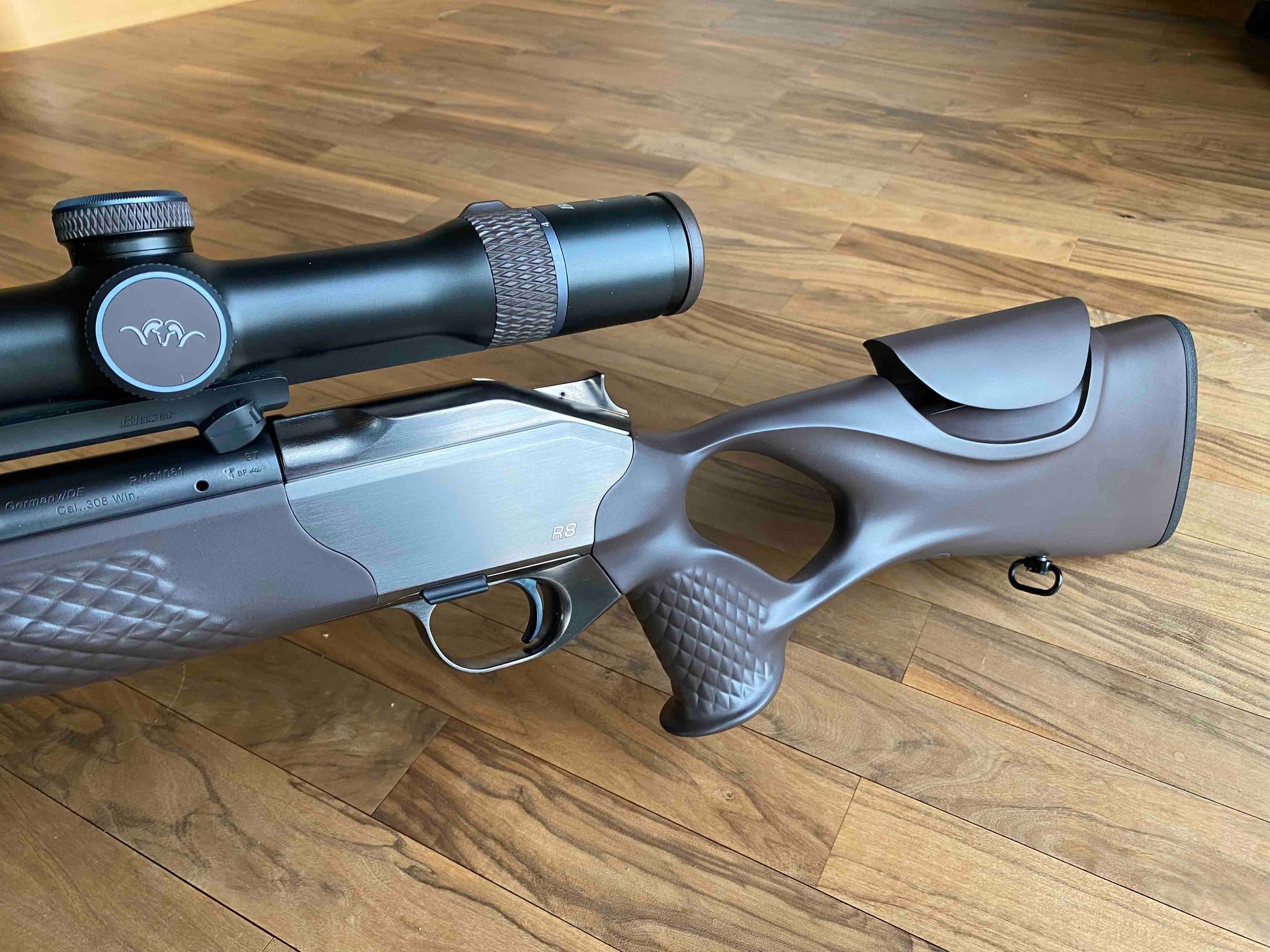

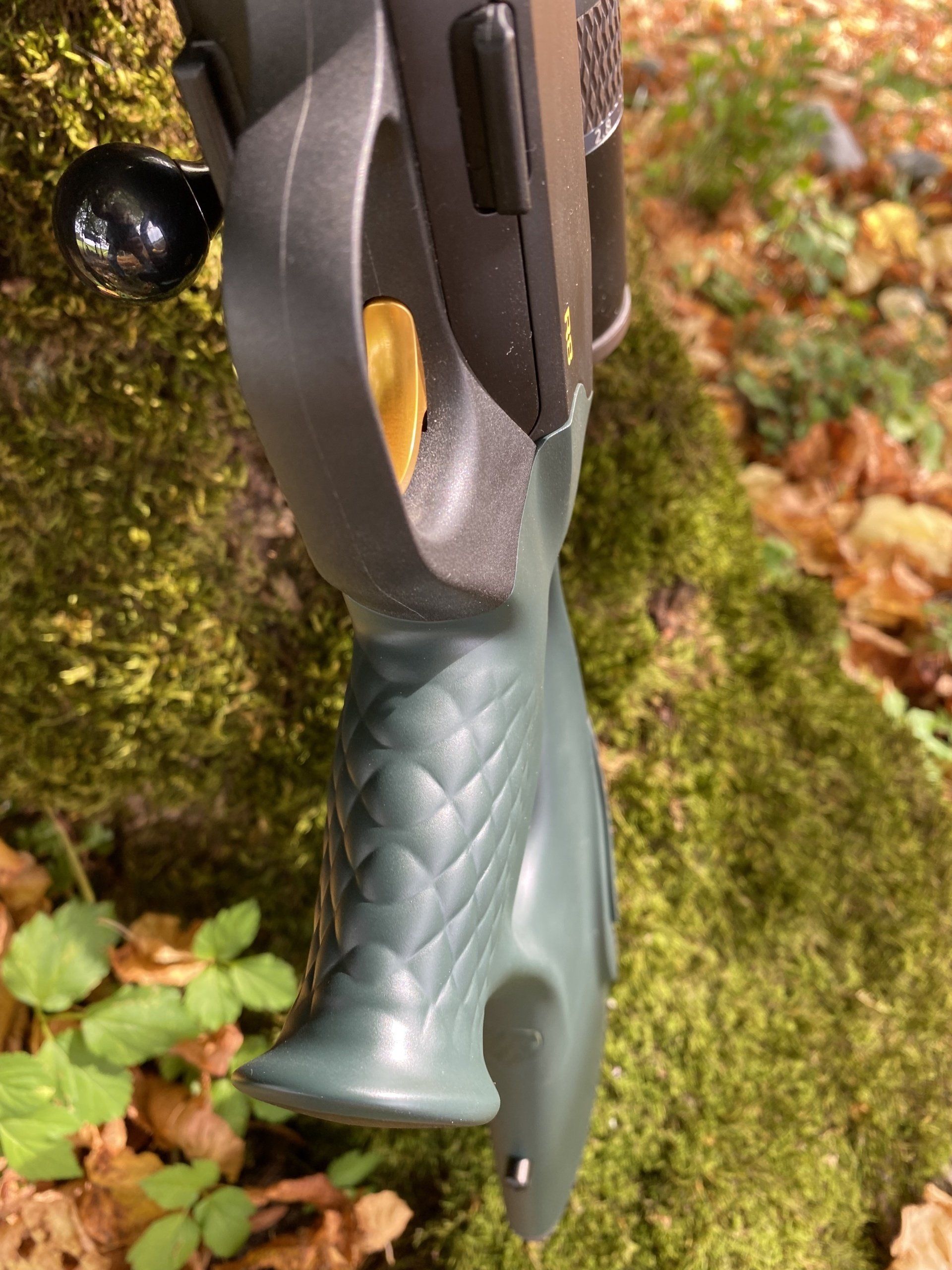

12º Padrão Chestergrip:
- A coronha e o fuste
pode opcionalmente ser fornecido com um padrão de alça. Nós chamamos isso
Punho Chester, não só dá ao eixo uma
sensação agradável e muito boa, mas também resulta em um
visual extraordinário e único.
- A opção Chestergrip é feita à mão no punho da pistola.
Opção adicional Chestergrip 300€

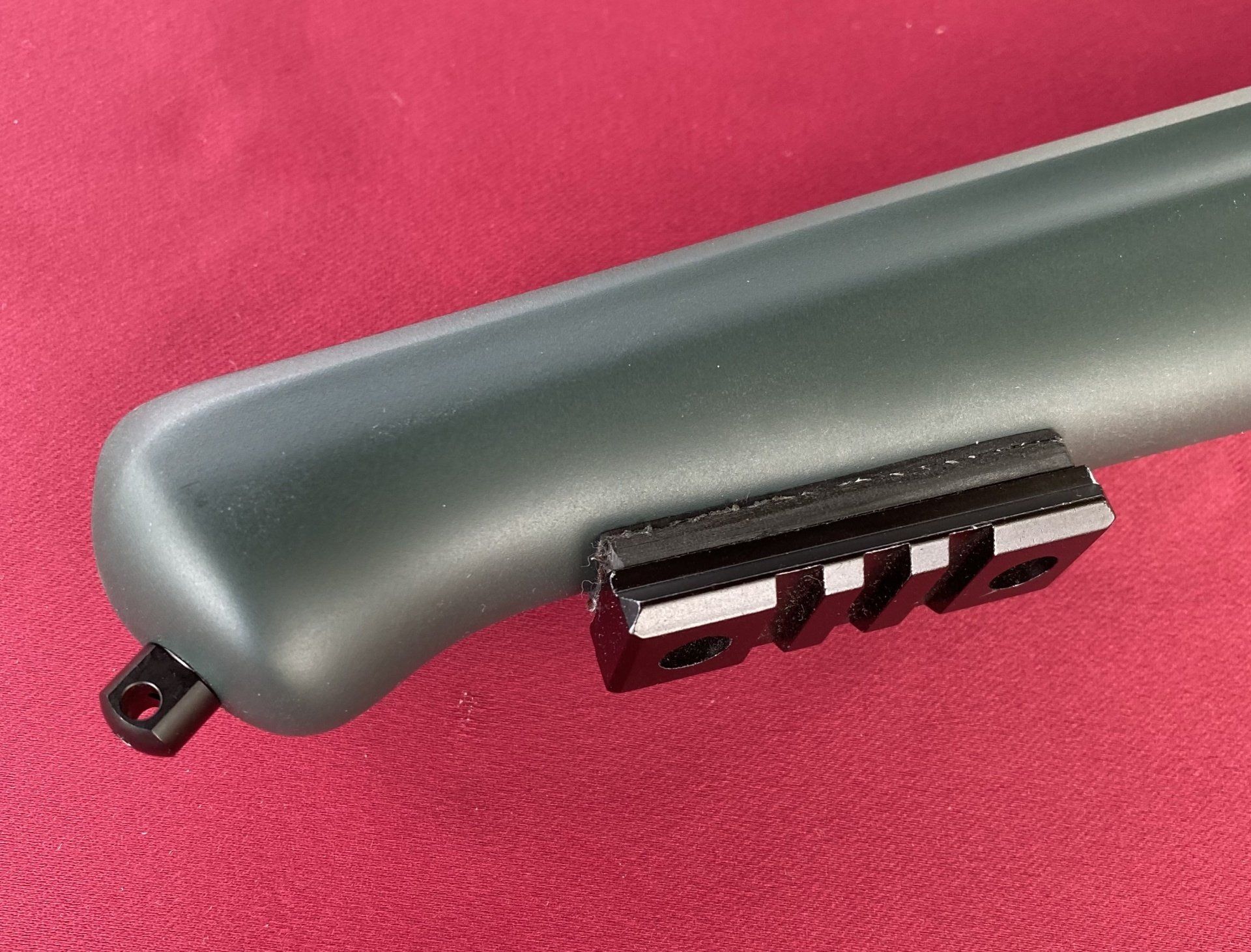

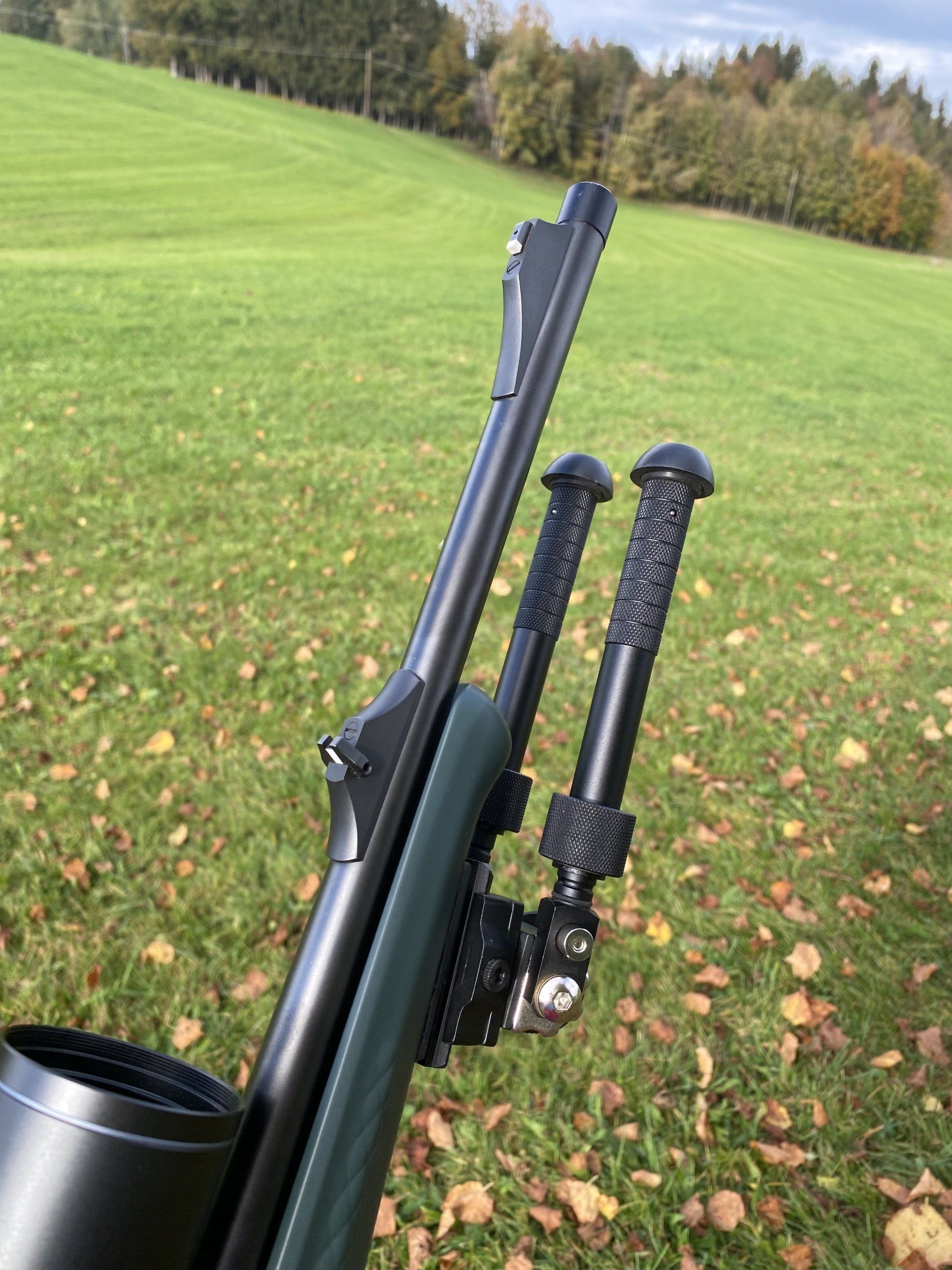

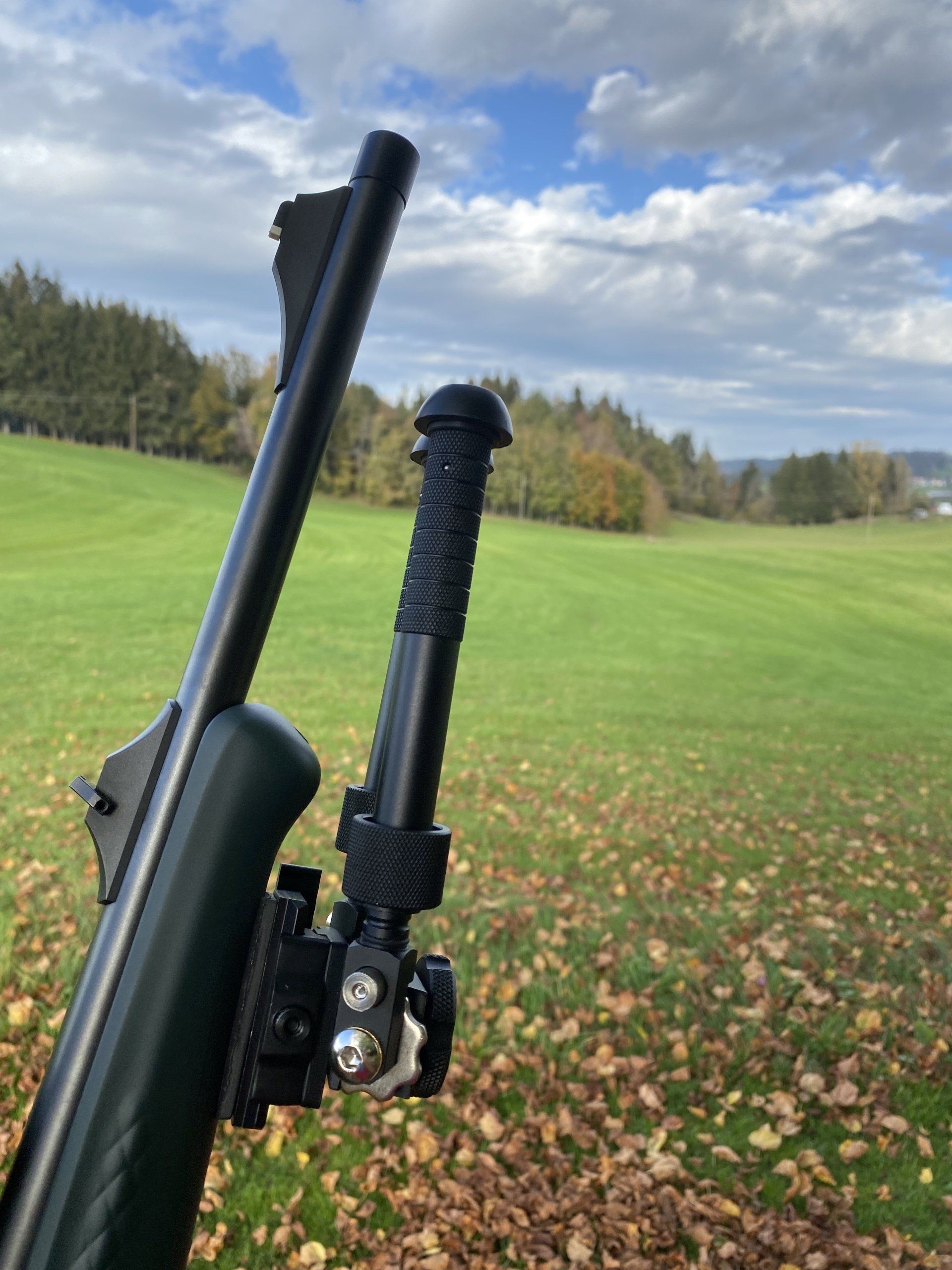

13. Picatinny-Escudo
- Um trilho Picadinny pode ser selecionado como opção adicional.
- O trilho Pic. tem 57 mm de comprimento e é parafusado de forma segura e estável ao fuste usando um adaptador especialmente adaptado ao perfil e que pode ser removido novamente a qualquer momento.
- Oferece a possibilidade de montar um bipé, por exemplo.
Clique em uma imagem para abrir a galeria
Opção adicional Picatinny 75€

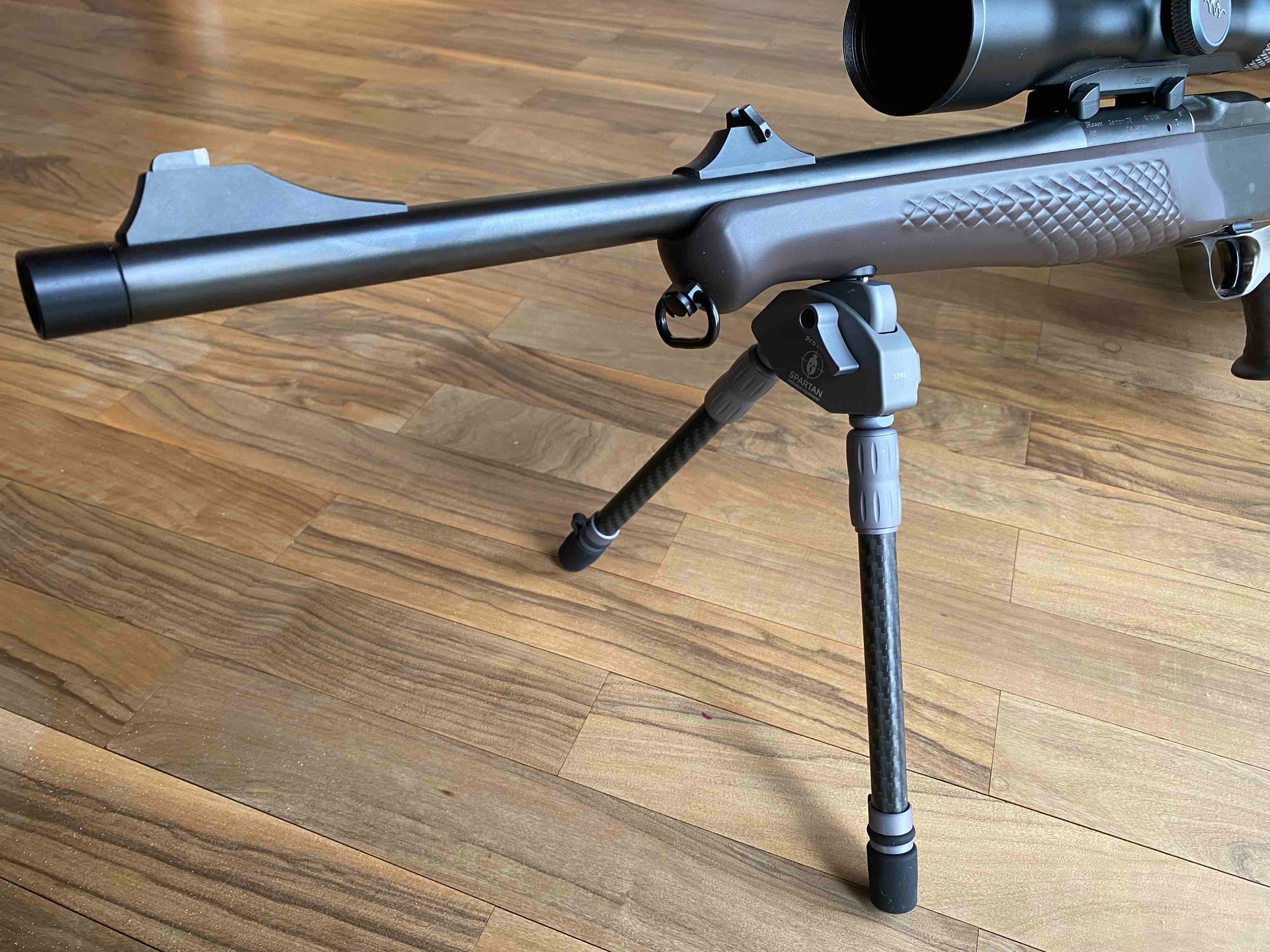

14º Soquete para bipé Blaser / Spartan:
- Outra opção é um soquete integrado para inserção de bipé
deBlaser ou
espartano.
Opção adicional de encaixe para bipé 85€
voltar

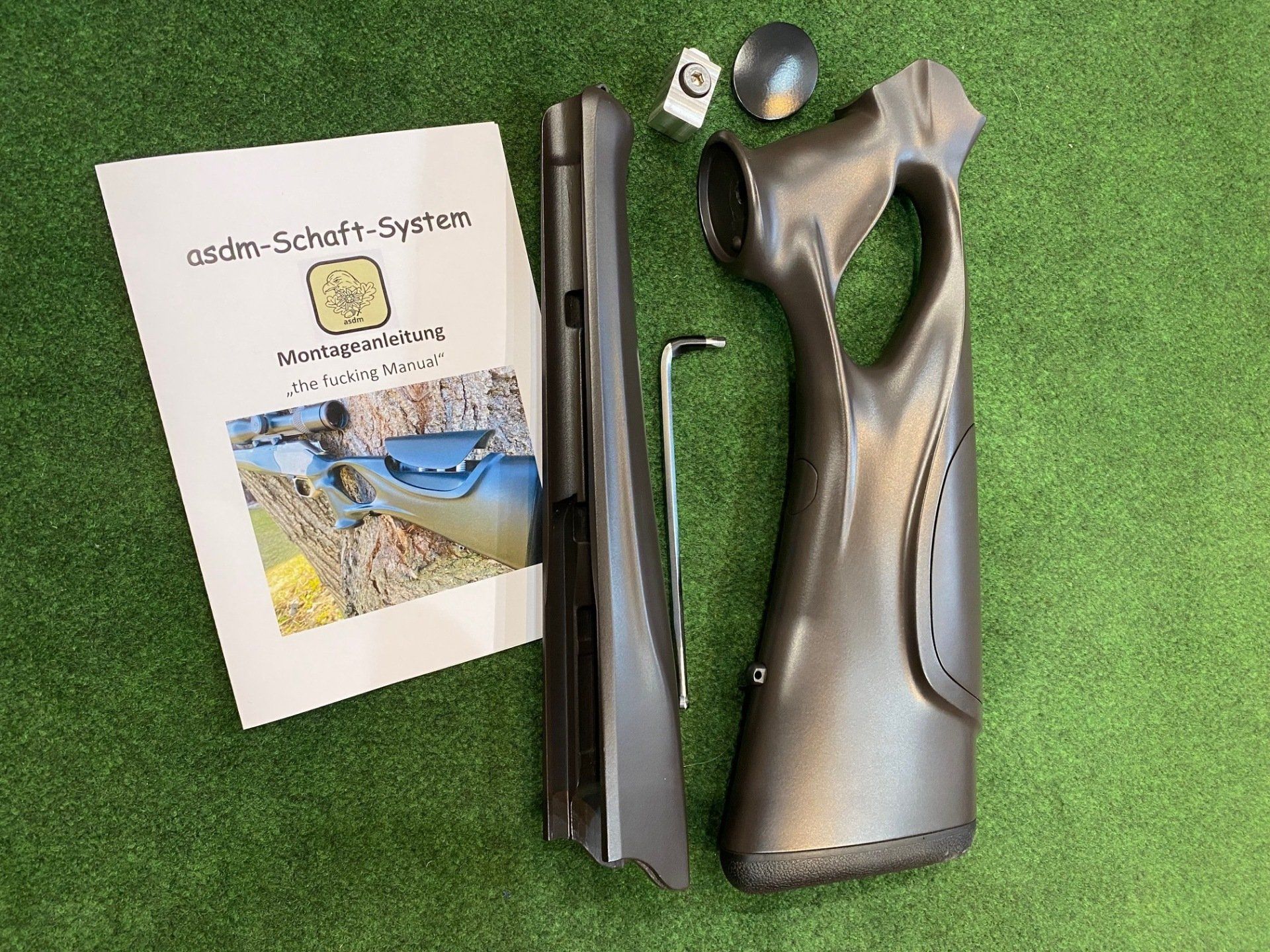

15º Conversão do sistema de eixo de duas partes R93 e R8 Duo:
- O
renovação o cliente pode
faça você mesmo. Todos os componentes necessários, ferramentas e instruções de montagem ilustradas estão incluídos no escopo de entrega. (ver escopo de entrega)
- Se você ainda
Ajuda precisar:
- Se você mesmo retirar o item, teremos prazer em cuidar dele
de graça para você.
- A conversão também pode ser realizada por uma casa de apostas de sua confiança.
- Podemos recomendar as empresas listadas em nossa página de parceiros.
parceiro asdm
16. renovação
uma pedaço Sistema de eixo R93 e R8 Mono:
- O
renovação o cliente pode
não
faça você mesmo!
- É necessário que você nos envie o alojamento do sistema (possivelmente com coronha) da sua arma, pois temos que encaixar o alojamento do sistema no estoque internamente para compensar as flutuações de tolerância por parte do fabricante do alojamento do sistema e, portanto, obtenha um desempenho de tiro perfeito. !
- Nós coordenaremos a transferência do alojamento do sistema antes que você peça um eixo mono conosco!
- Entre em contato conosco!
17º Âmbito de entrega:
- Você receberá de nós:
- antebraço, com ancoragem de cinta da Halder Push & Go
- coronha,
com ancoragem de cinta da Halder Push & Go
ou
- Eixo completo de uma peça, para o sistema Mono, com ancoragem de cinta da Halder Push & Go
- placa de bunda
- tampa de empunhadura de pistola
- adaptador de sistema, é necessário apenas para os modelos R93 e R8 Standard.
- chave de soquete, para montagem
- instruções de montagem (com instruções de desmontagem do antigo conjunto de eixos)
escopo de entrega (por exemplo, R8 Duo)
18. Serviço:
- Se acidentalmente
dano
vir,
por exemplo arranhões
Devido à colisão com objetos duros, como pedras, rochas ou objetos de metal, como parafusos ou pregos, por exemplo, ao sentar-se em um esconderijo, ao contrário de uma haste de madeira ou uma haste de plástico disponível comercialmente, um reparo completo pode ser realizado sem muito esforço. e sem nenhum dano permanente à aparência ou forma!
- Se precisar de alguma coisa, entre em contato conosco, teremos prazer em ajudar!
voltar para a página inicial
Contato
