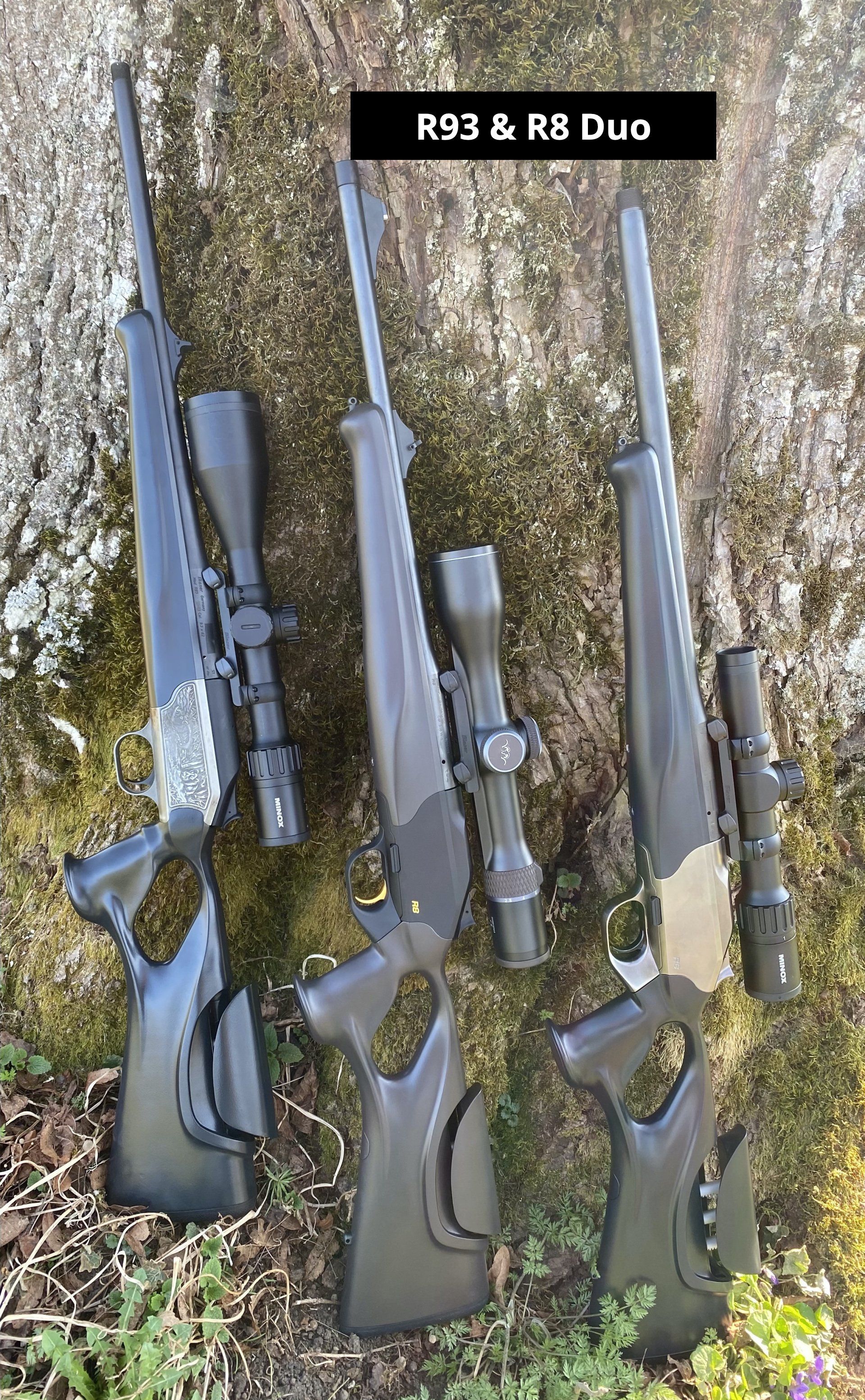

1. Våpenmodeller:

• Jaktvåpenet ditt (Blaser R93 eller R8) med 1 eller 2-delt lagersystem kan konverteres veldig enkelt!
• For de 2-delte akselvariantene kan ombyggingen utføres av kunden selv.
• For 1-delte skaftvarianter gjør vi dette gjerne gratis for deg, da vi må montere dem for å oppnå ønsket presisjon.
• I utgangspunktet alle asdm akselsystemer er basert på dette samme geometriske konsept. Bare det Tilkoblingsgeometri på systemboksen er tilpasset den respektive våpenmodellen. Derfor de som vises her Produktdetaljer gjelder for R93 og også R8!
• Det er nå også mulig
• R8 med standard rett aksel
• i
• 2 rumpevarianter
• (se galleri R8).
• Bare asdm kan gjøre det!
• Variant #R8.VA1 & #R8.VA4:
• Passer din eksisterende avtrekkerenhet med en avrundet standard avtrekkerbeskyttelse.
• Variant #R8.VA2 & #R8.VA5:
• muliggjør suksessutførelse av
• utløserenhet
• med myk overgang til baken, som med R8 Success og R8 Ultimate samt R8 Professional/Success. Det skal imidlertid bemerkes at dette
• Utløserenhet ikke
• er tilgjengelig fra asdm og kan derfor ikke inkluderes i leveringsomfanget!
• Din Blaser-forhandler hjelper deg gjerne!
• Vi leverer ikke hyllevare, hvert lagersett er ett
• i henhold til kundespesifikke krav
• produsert
• Engangsproduksjon.
• Så hver kunde mottar
• en
• Unik!
• Produksjons- og leveringstiden kan derfor begrunnes med flere uker!

Aksel skrue arrangement

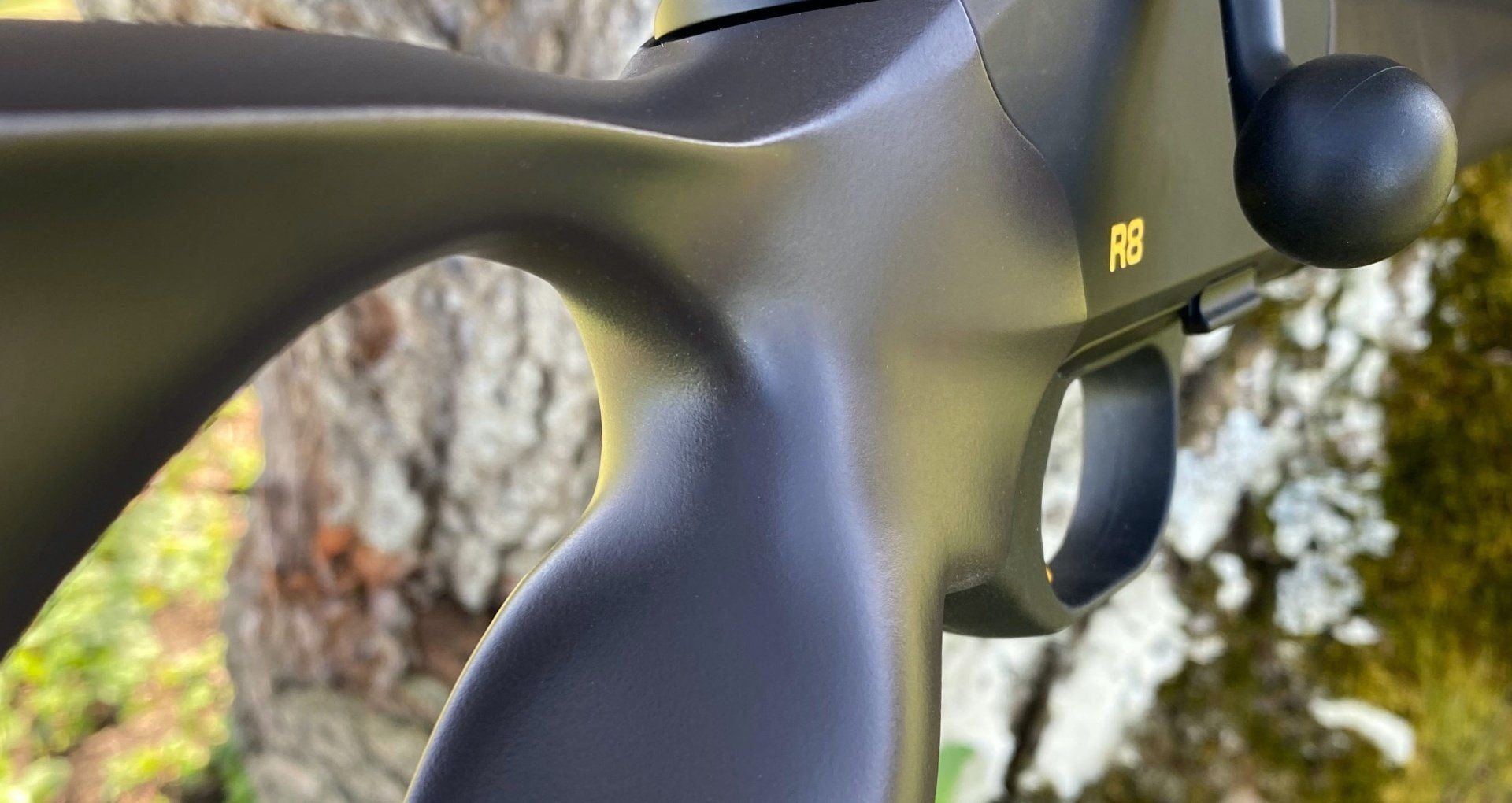

1.3 innfelt grep

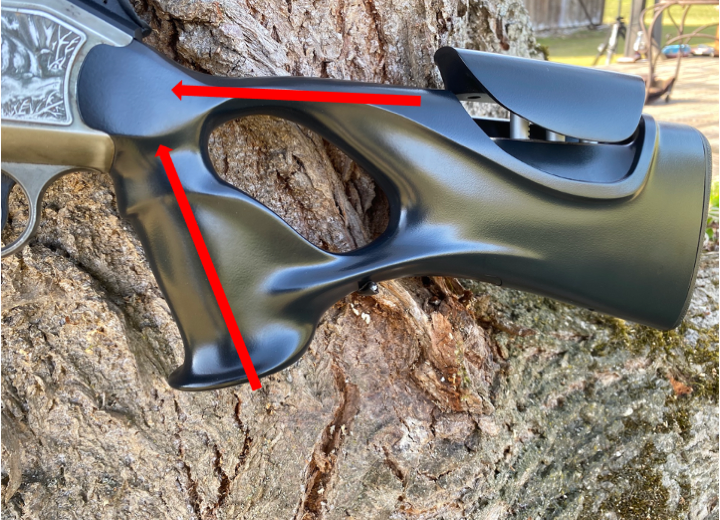

• Det er ikke noe skjemmende synlig og merkbart monteringshull i utsparingen på pistolgrepet, noe som er ganske vanlig hos enkelte produsenter! (se bilde av innfelt grep)


Griffin Mulde

1.4 Ingen skillekanter:

• I motsetning til andre plastskaft er asdm-skaftet ingen skillekanter på ytterkonturen å se eller til og med føle. Dette skyldes det faktum at skaftet vårt er laget av ett stykke. I tradisjonell plastproduksjon er dette imidlertid ikke mulig på grunn av produksjonsårsaker.

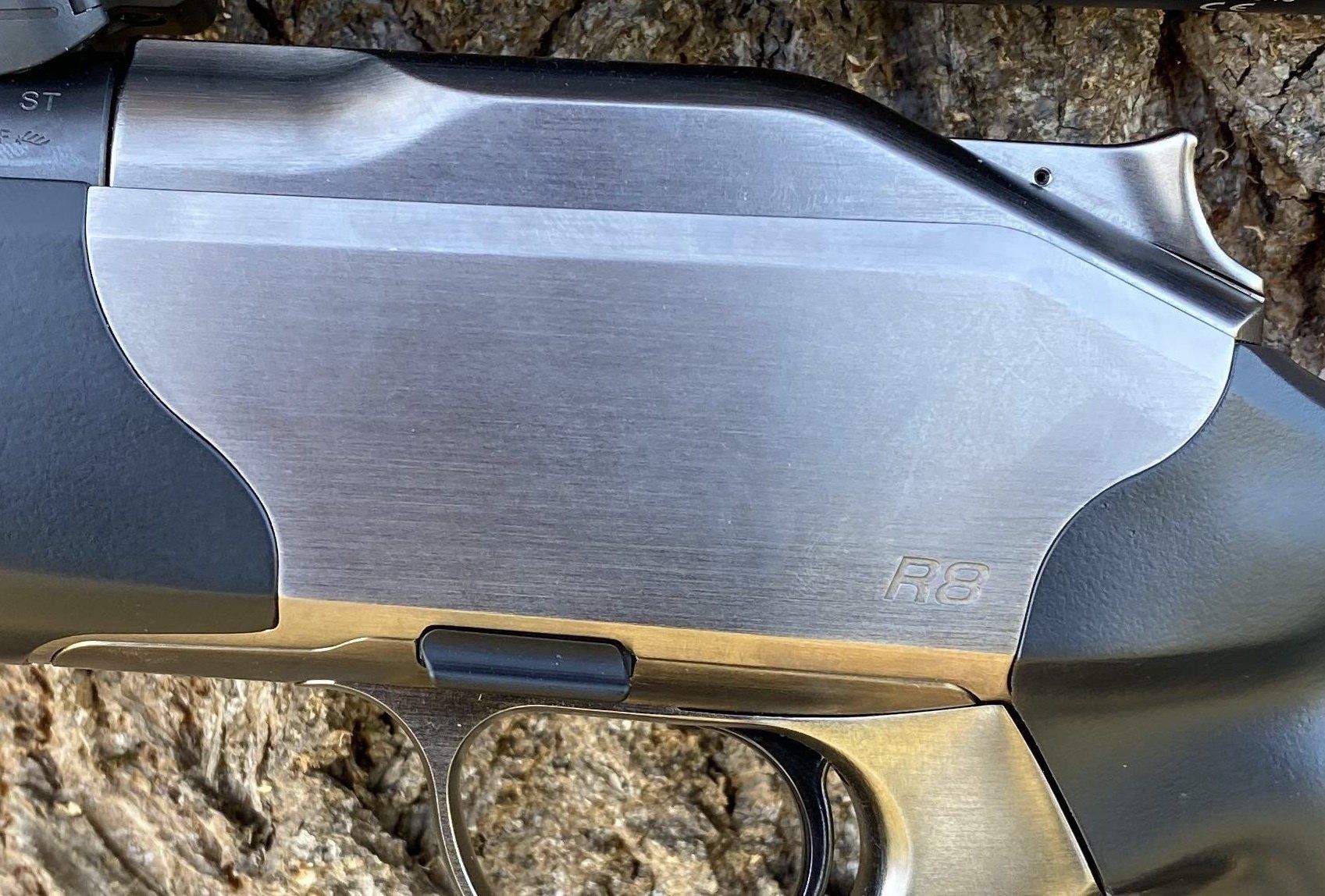

1,5 gap dimensjon:

• Gjennom vår digitale additive produksjon produserer vi svært presise systemboksforbindelser. De Konturgaptoleranse i sømmene til systemboksen er bare maks. 0,03 mm.

Spaltmaß

1.6 Vekt:

• Til tross for den integrerte baksiden av lagerjusteringen, er hele asdm-lageret (inkludert alle lagerskruer) lett (ca. 930g-970g).

1.7 Stabilitet:

• Takket være en innleggsprosess spesialutviklet og patentert av asdm, oppnår akselsystemet ekstraordinær stabilitet som gjør det enklere å bruke alle kommersielt tilgjengelig industriell Laboratorier tillatt, selv store kaliber!
• Materialet
• Våre produkter er laget av høyfast plast spesielt utviklet for asdm
• 30 % karbonfiberinnhold
• . Dette gjør vår strømpe veldig bra
• stabil, med lav vekt!
•

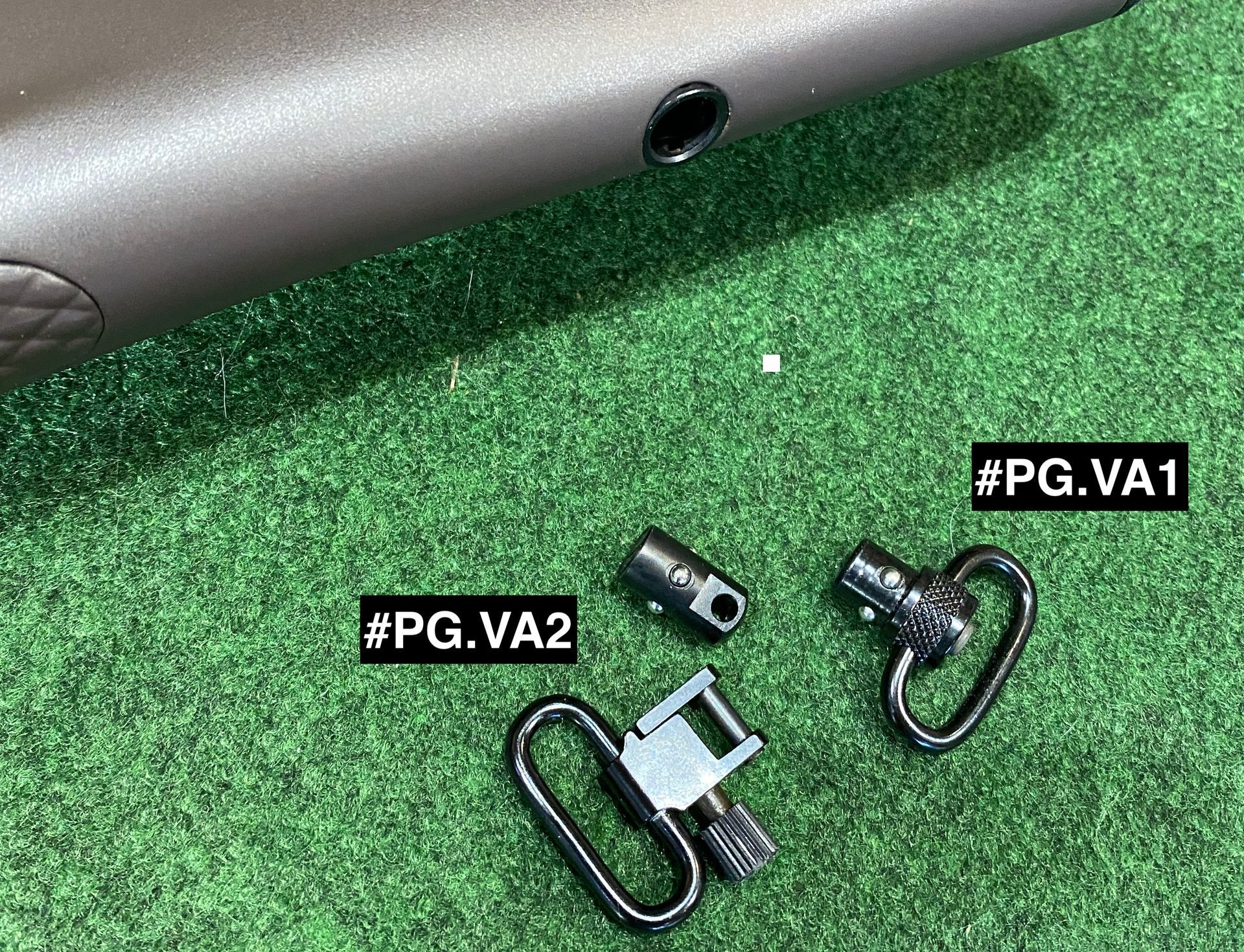

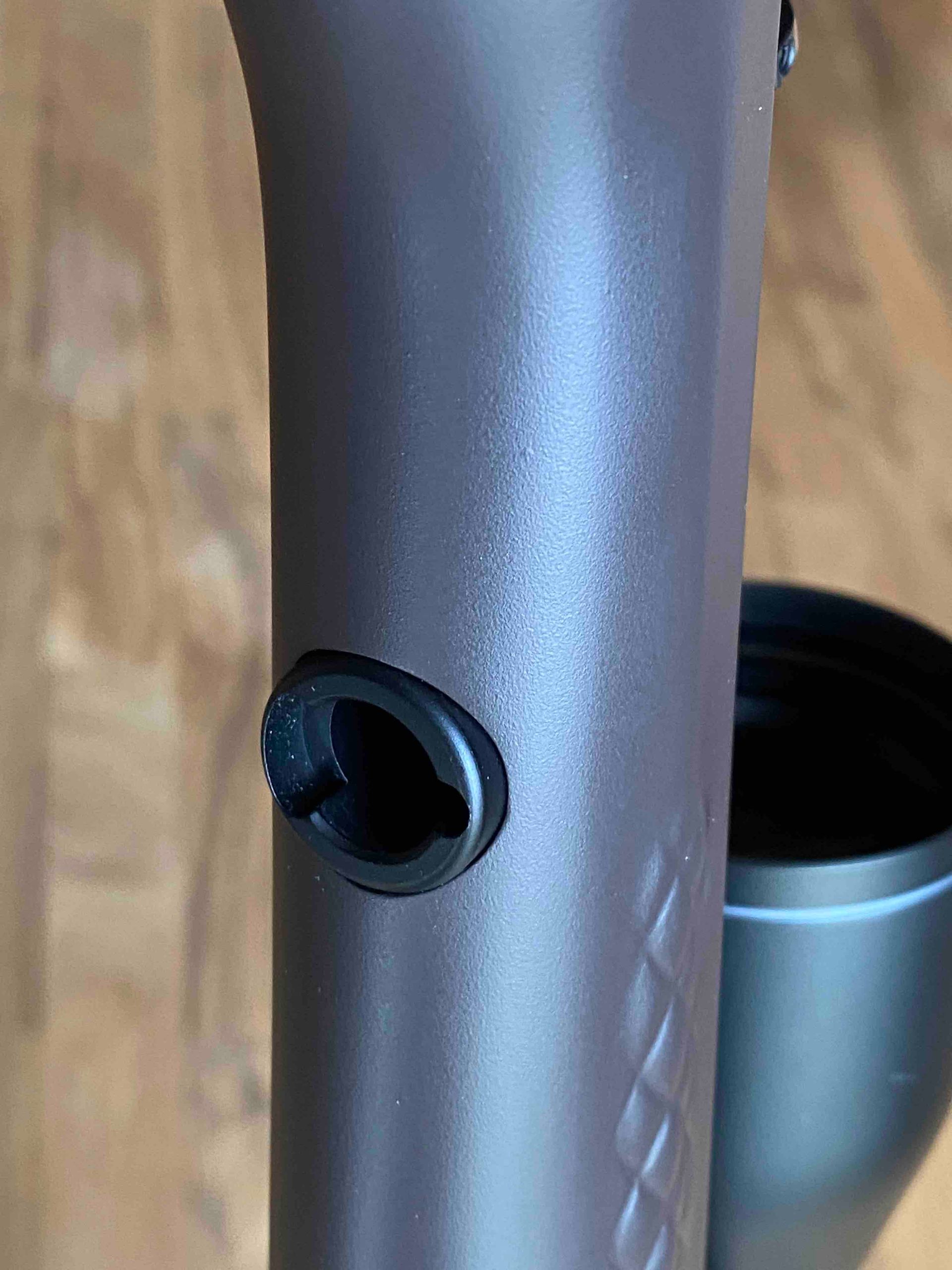

asdm integrerer 3 monteringskontakter som standard.

• 1x forside
• 2x bakdel under og over (baksiden av lageret)


• Vi anbefaler #PG.VA1-varianten da den er lettere å håndtere og gir mulighet for fleksibel innretting av slyngsvivelene i stokken uten bruk av verktøy. Dette gir spesielle fordeler ved bruk av asdm riflebærereim: Save & Rapid

2. Haptics

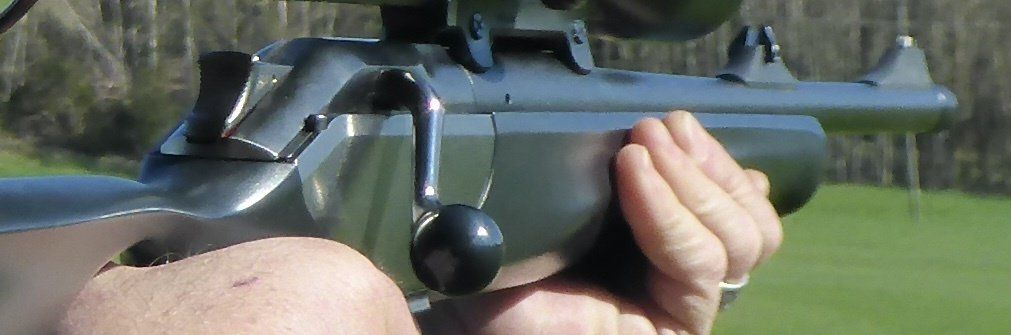

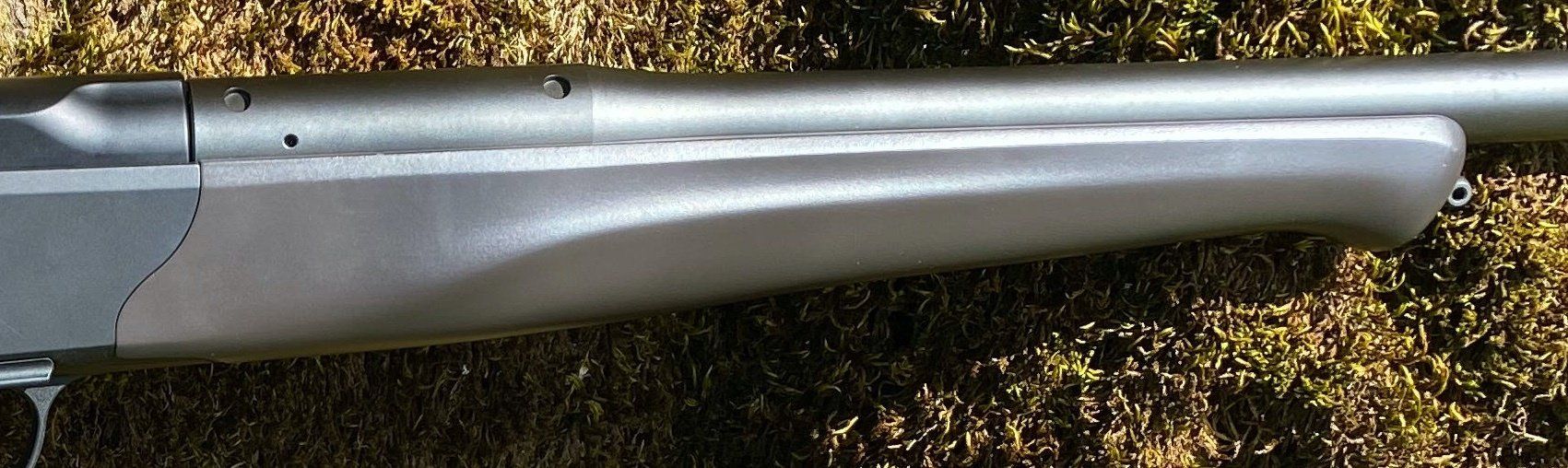

2.1 Haptisk forend:

• Vi legger stor vekt på dem ergonomi vårt lager, derfor er forenden forsynt med gripelist og derfor for Passer like godt for venstre- og høyrehendte brukere.

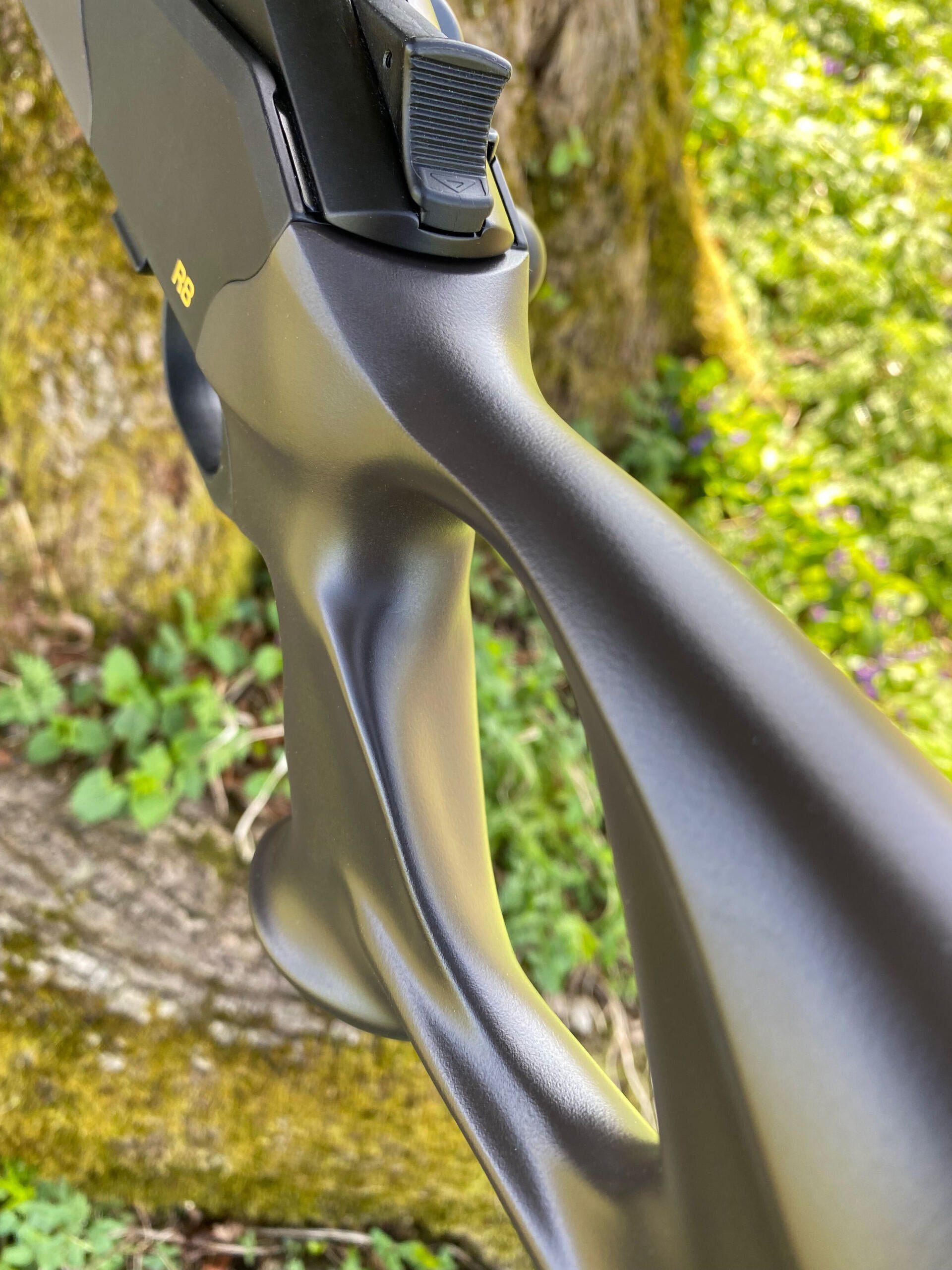

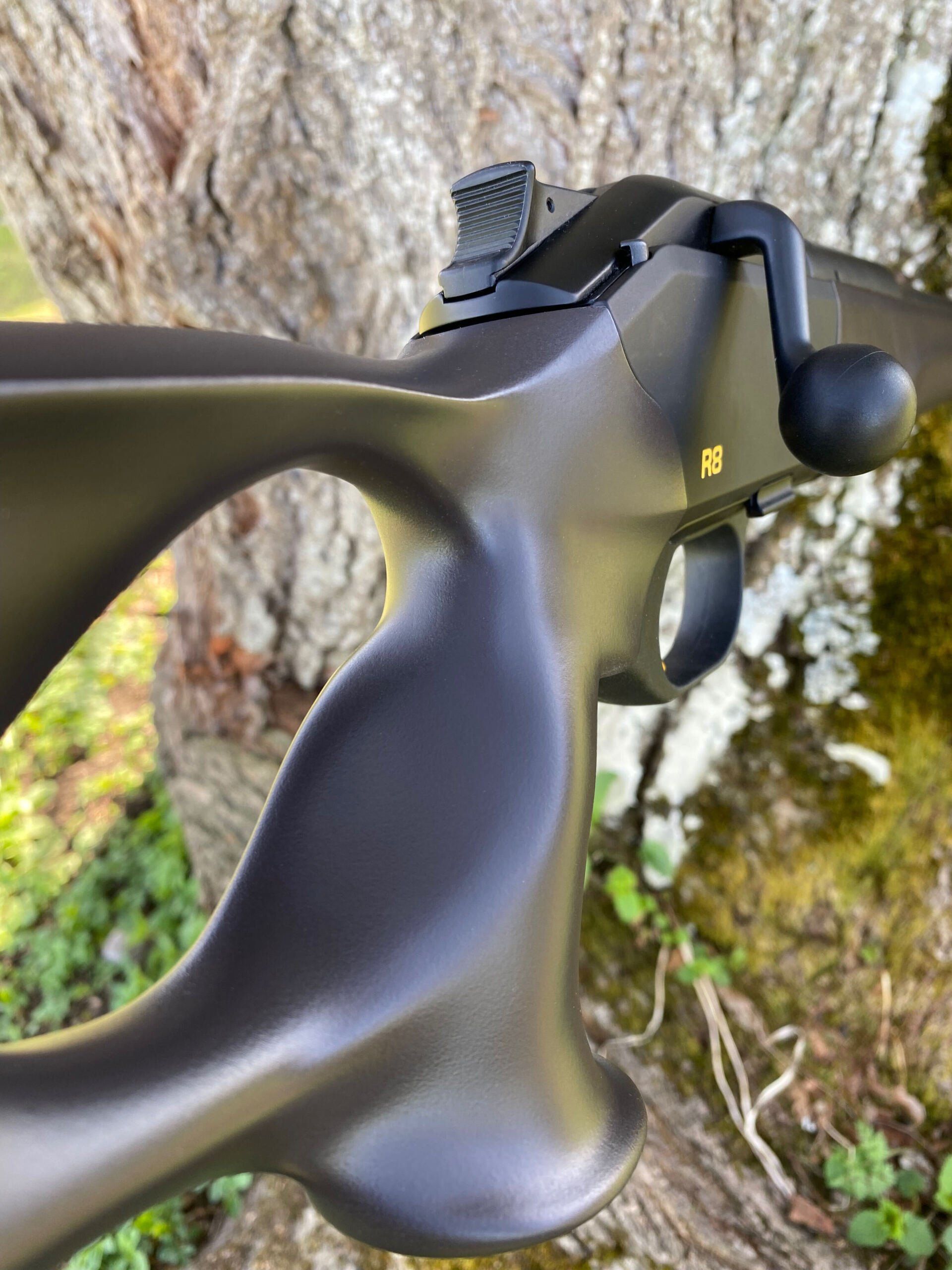

2.2 Haptisk bakdel:

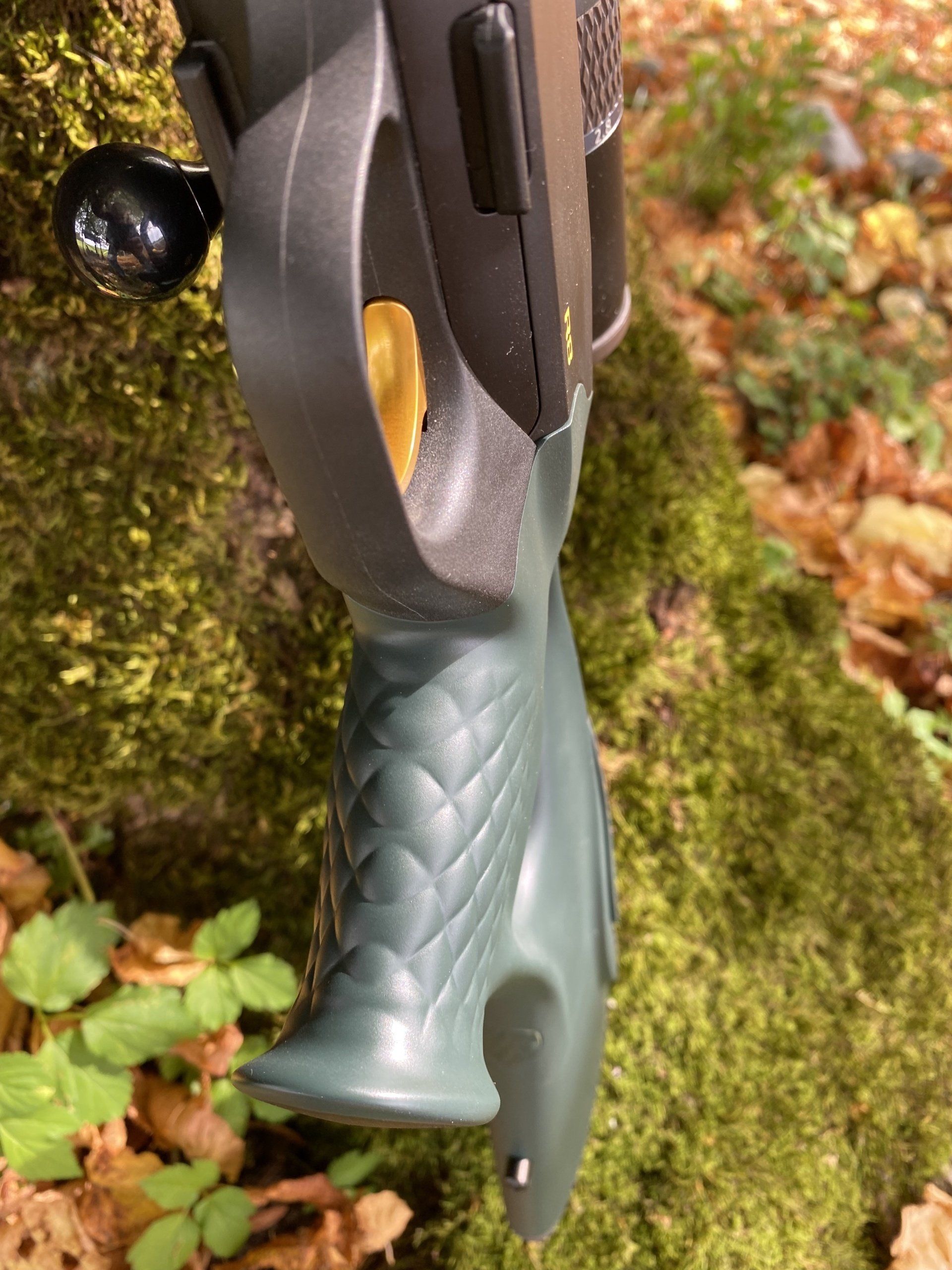

• Bakdelen er vanligvis med en Pistolgrep designet fordi dette er den eneste måten å sikre en ergonomisk, avslappet og mer varig holdning ved holdeplassen. Dette er basert på vår mange års erfaring og er kjernen i vår produktfilosofi.
• Pistolgrepet er formet slik at det
• for små og store hender
• en veldig god og
• gripende grep
• tilbyr, da den kan velges i størrelsene S, M, L og XL for å passe enhver skytter.

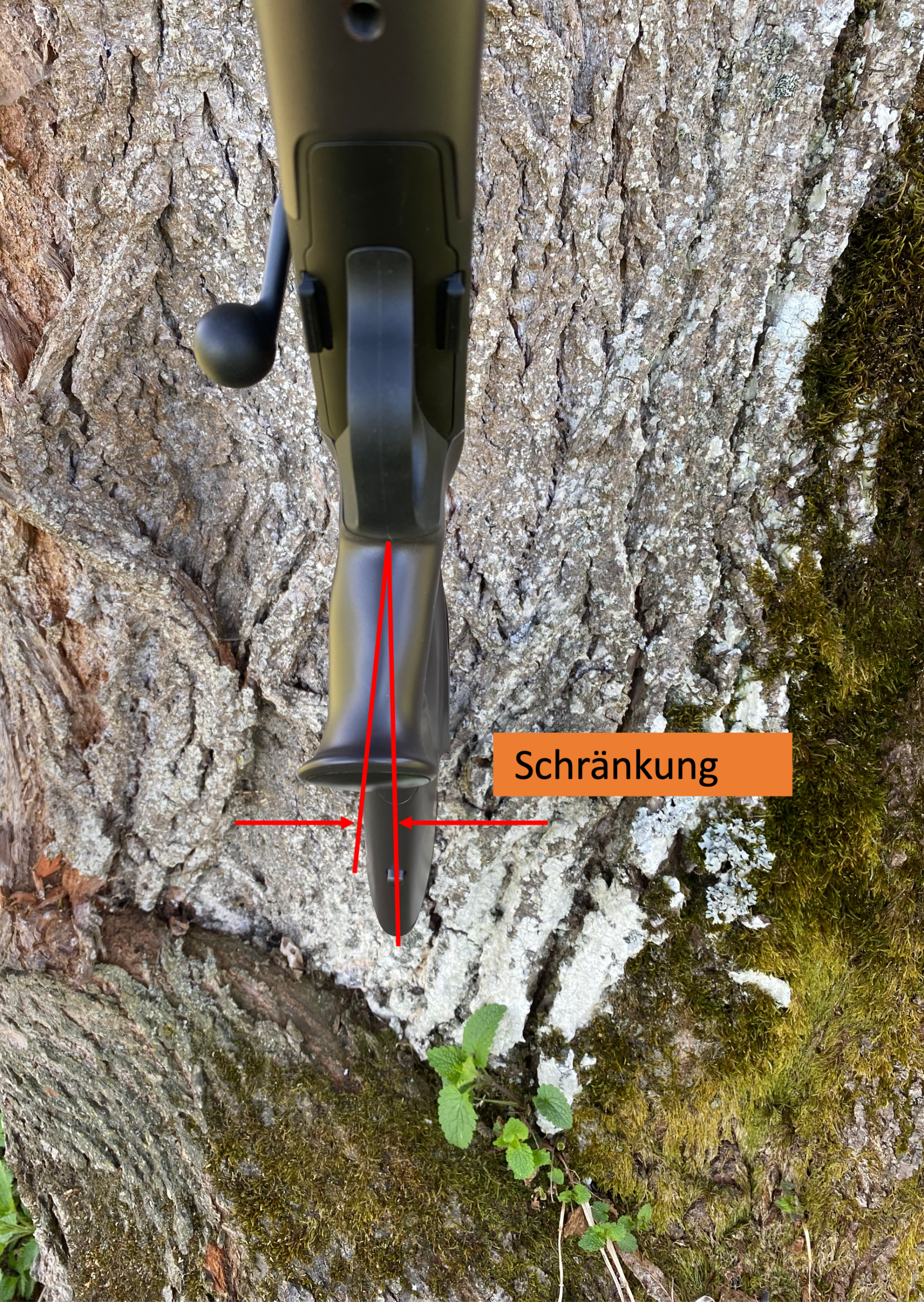

• Geometrien til pistolgrepet er basert på håndens naturlige form og passer derfor ergonomisk inn i skytterens hånd.

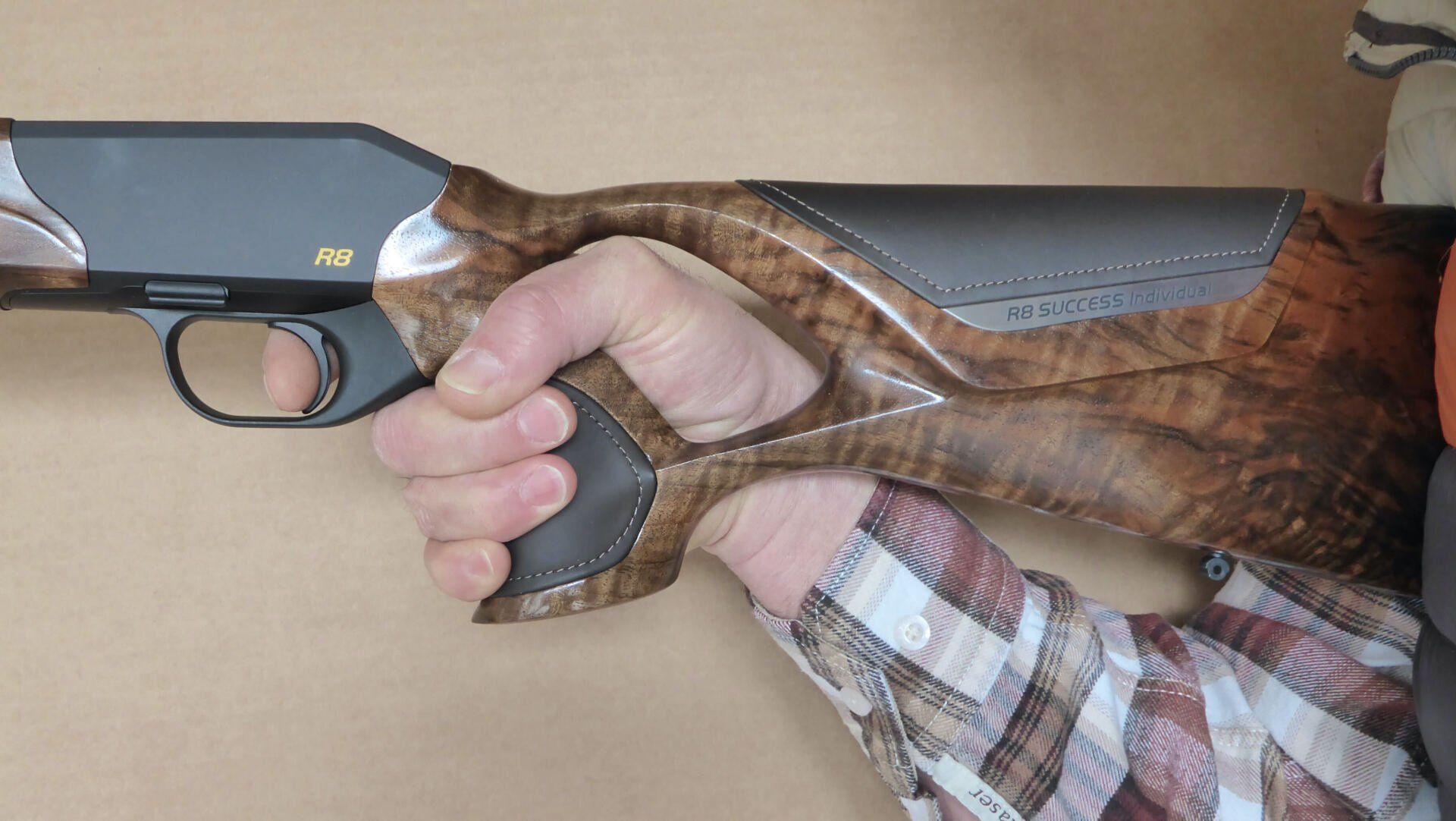

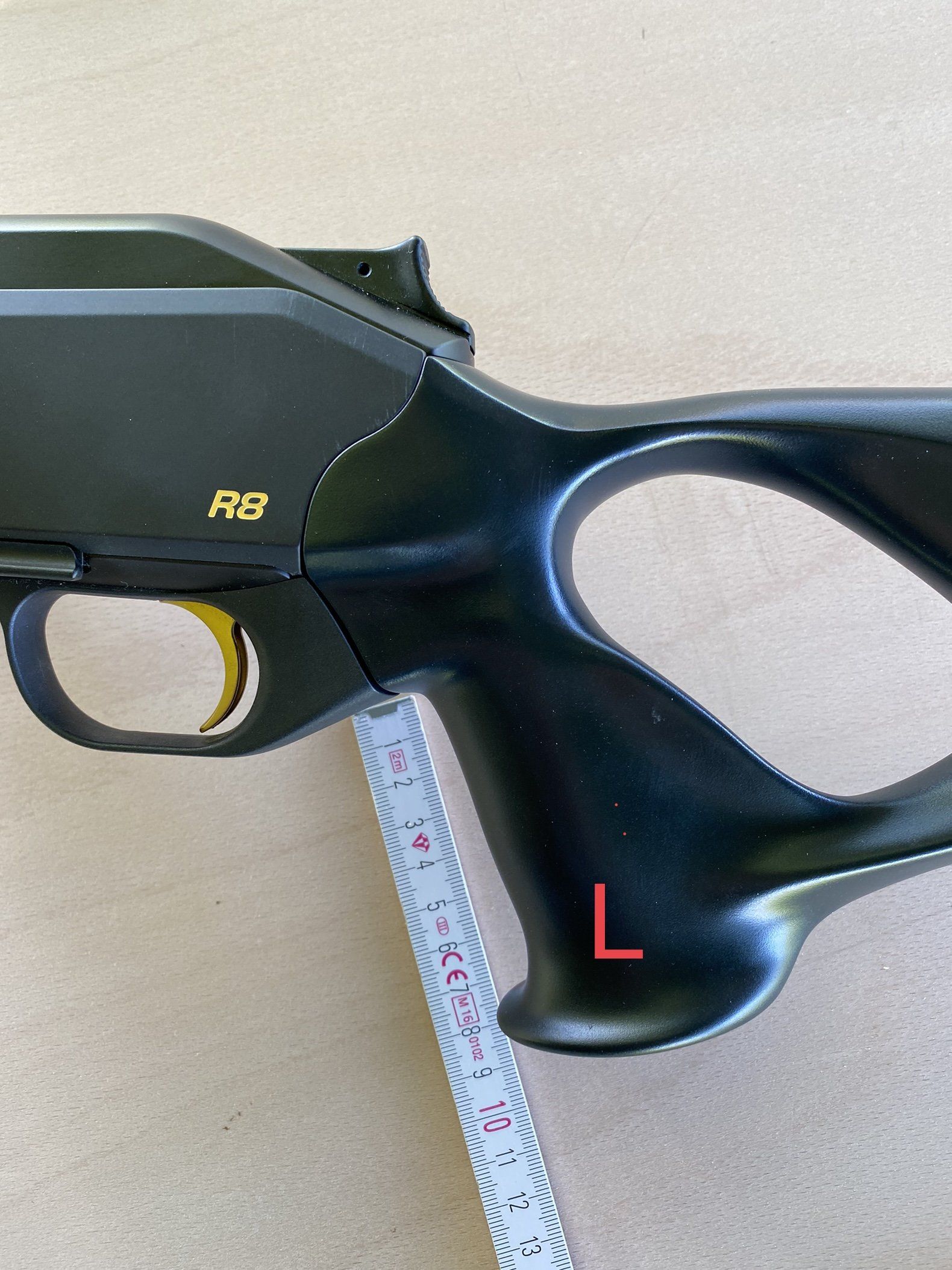

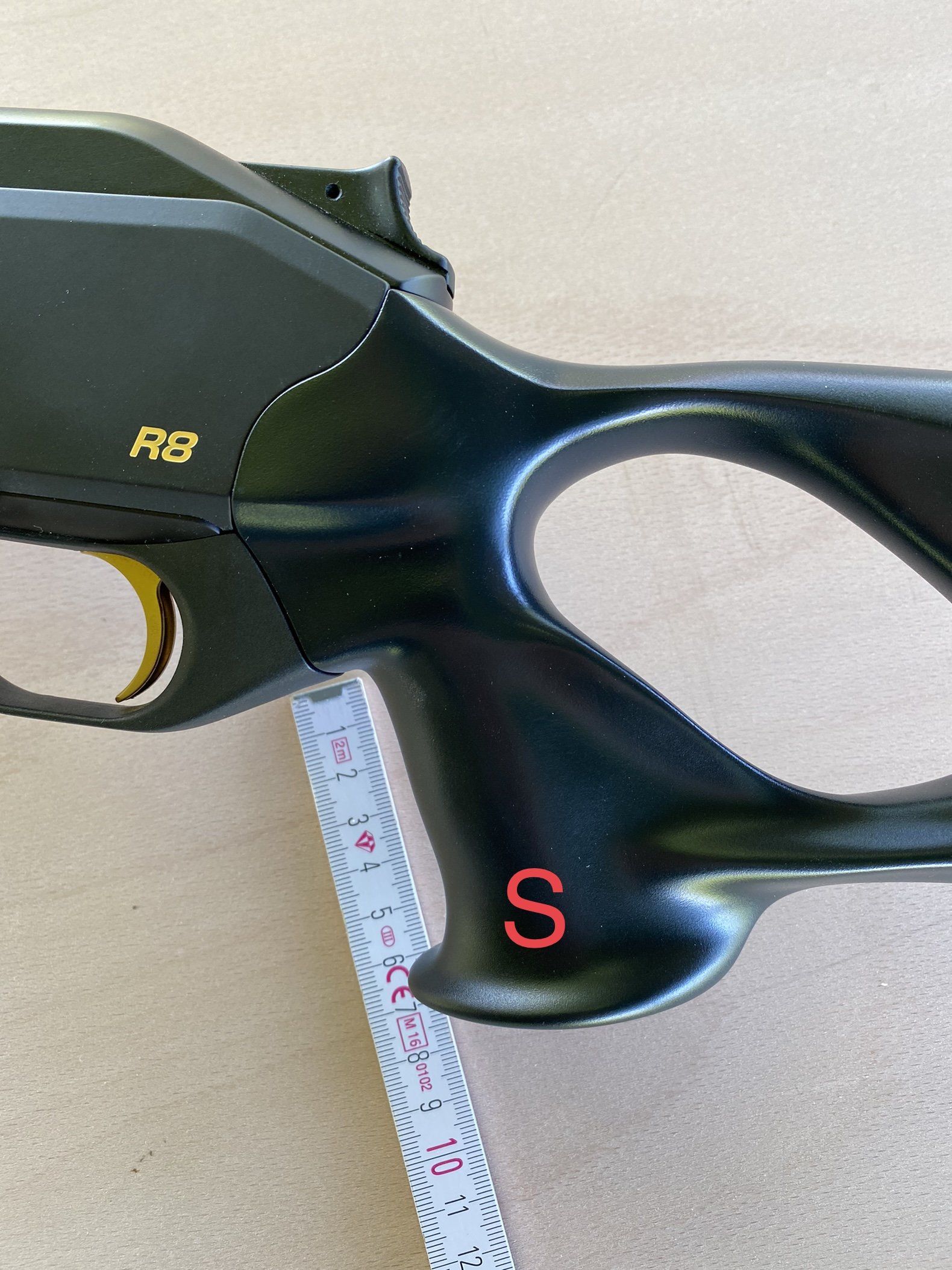

• Sammenlign deg selv mellom produsentens hulllager og
• asdm hull skaft
• på de to følgende bildene. I dette eksemplet har skytteren
• Håndstørrelse L
• !
• Med hvilket skaft omslutter hånden håndtaket riktig og godt?

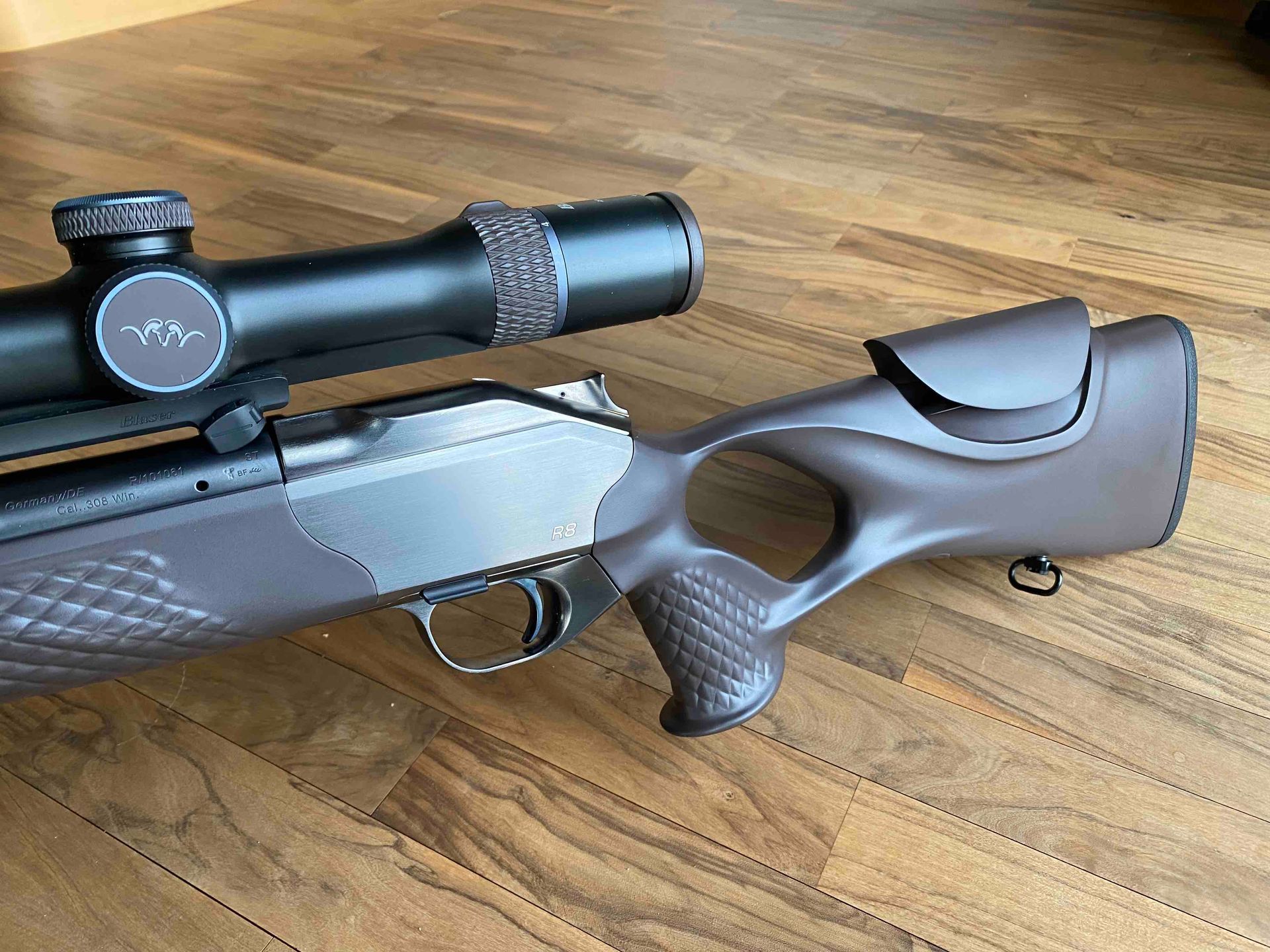

3.1 Stopp:

• Siden jaktvåpenet ikke lenger styres utelukkende via de åpne siktene, men snarere via et kikkertsikte eller rødpunktsikte, er kinnstykket til en tradisjonell aksje plassert i ett alt for lav posisjon for å posisjonere den trygt og, i ordets rette forstand, på en målrettet måte og raskt. Baksiden av skaftet er plassert i området av overkjeven og gir derfor ikke et godt fikseringspunkt.
• Vi har løsningen for et optimalt stopp.

(se galleri: stopp i sammenligning).

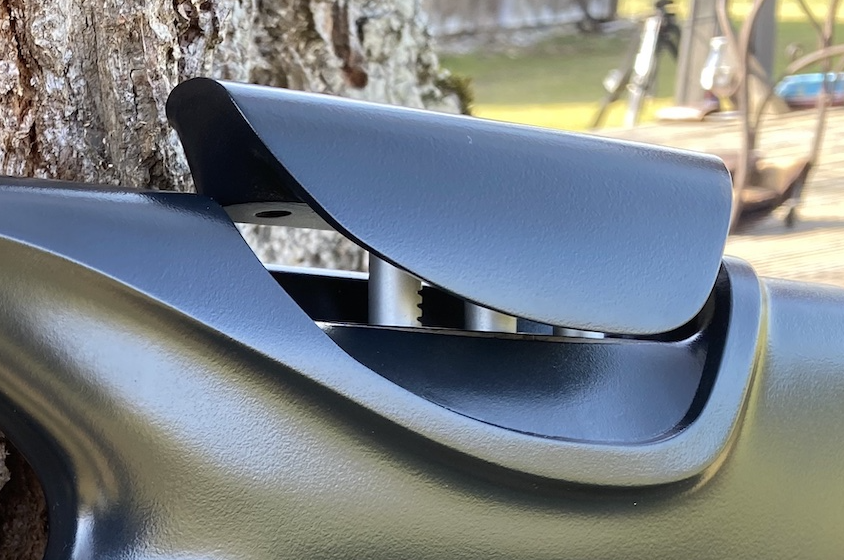

Løsningen:

• En individuelt justerbar kam fra asdm.
• Vår tilnærming er å plassere kinnstykket på det eneste fornuftige faste punktet i sidehalvdelen av ansiktet, kinnbenet!
• Dette er også tydelig i
• Video, rask repetisjon.

• Målet vårt var å... komplett funksjon i bakdel til integrere, slik at det visuelt fortsatt ble skapt et tradisjonelt og elegant slankt design.
• I baken kan
• ingen sparkestopp
• bli installert,
• den for det
• Plassen som kreves ble brukt til fordel for mekanikken for den justerbare kammen.

Styring:

• Utvidelsesfunksjonen utføres av en Kontrollknapp operert på undersiden av skaftet.

  Demping:

  • Kinnstykket er forlenget lite støy , fordi vi har integrert en mekanisme som demper løftebevegelsen.




3.2 Rask repetisjon:

• De Gjenta raskt og sikkert er absolutt garantert holdes målet i fokus takket være den hevede baksiden av skaftet!
• Det er ikke nødvendig å forlate gripefordypningen med tommelen. Dette betyr at du raskt og trygt kan gå tilbake til utløserposisjonen!
• (se video nedenfor)

3.3 Hvordan fungerer det?

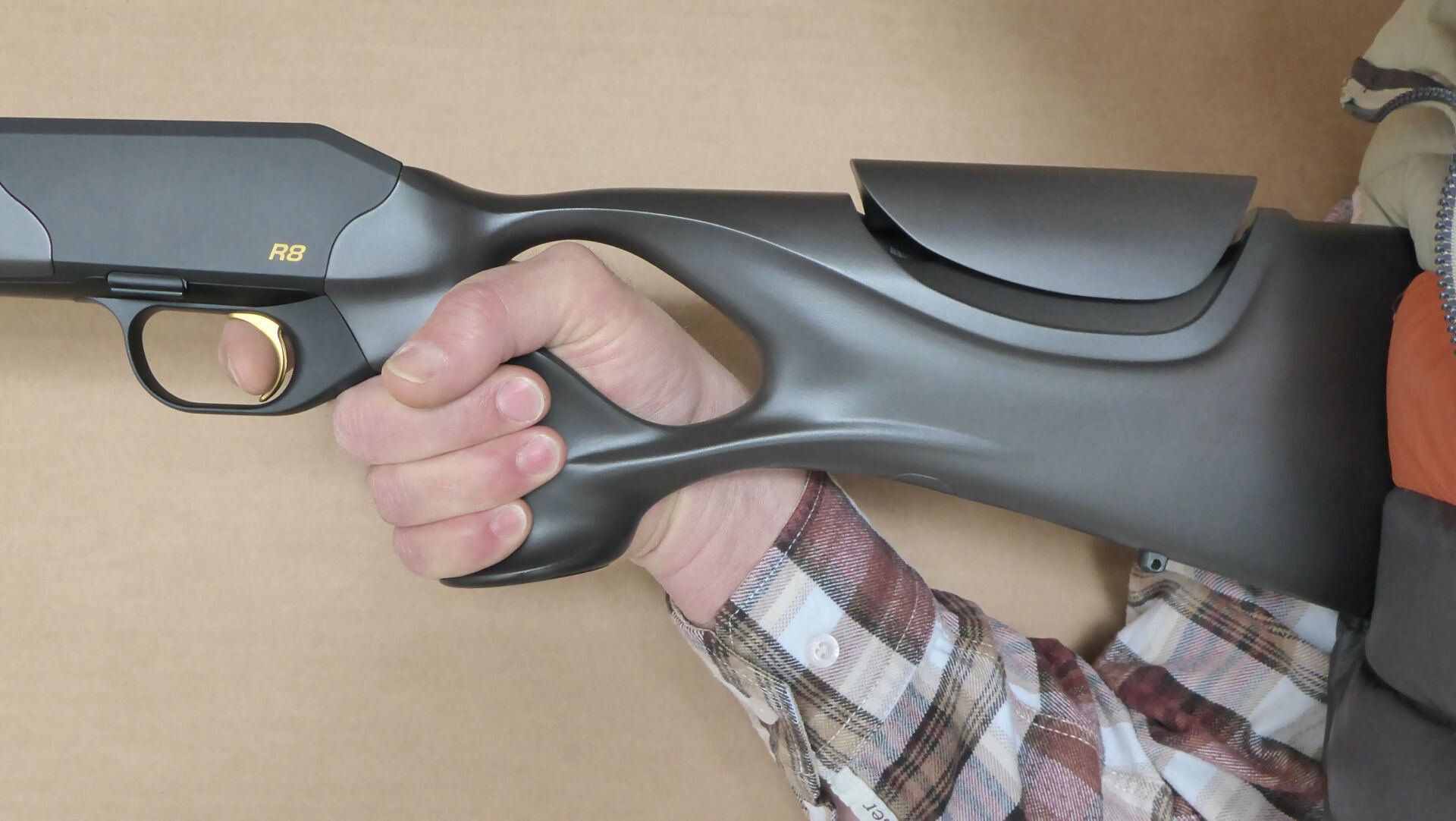

• Høydestopperen, som kan justeres individuelt til ønsket forlengelseshøyde, stilles også inn med repeterbar nøyaktighet ved hjelp av denne kontrollknappen. Det er mulig å sette inn baksiden av skaftet 2,5 mm trinnindividuelt å være fleksibelt tilpasset skytterens ergonomiske krav og den respektive jaktsituasjonen (f.eks. skjul, drevet jakt, forfølgelse, fjelljakt, sporing eller langdistanse samt med de forskjellige sikteinnretningene fra åpne sikter til store kikkertsikter).
• Maks.
• Forlengelseshøyde
• beløp
• 35 mm
• .
• For å forlenge baksiden av lageret helt, trykk kontrollknappen helt inn.
• Hvis knappen holdes i helt nedtrykket posisjon, er en stoppenhet festet samtidig.
• Nå kan baksiden av skaftet skyves til ønsket høyde.
• Hvis kontrollknappen nå slippes, er ryggstopperen plassert og du har stilt inn forlengelseshøyden til ønsket høyde. Denne posisjonen vil nå forbli innstilt til den tilbakestilles igjen!
• Nå kan kontrollknappen bare trykkes halvveis inn og da kan baksiden av stokken skyves helt inn.
• Hvis du nå trykker lett på kontrollknappen igjen, vil baksiden av aksjen automatisk strekke seg til den posisjonen du har forhåndsinnstilt (minnefunksjon).

(se følgende video)

• Den forlengede baksiden av aksjen styres av en sofistikert mekanisme absolutt rekylsikker holdt i posisjon!

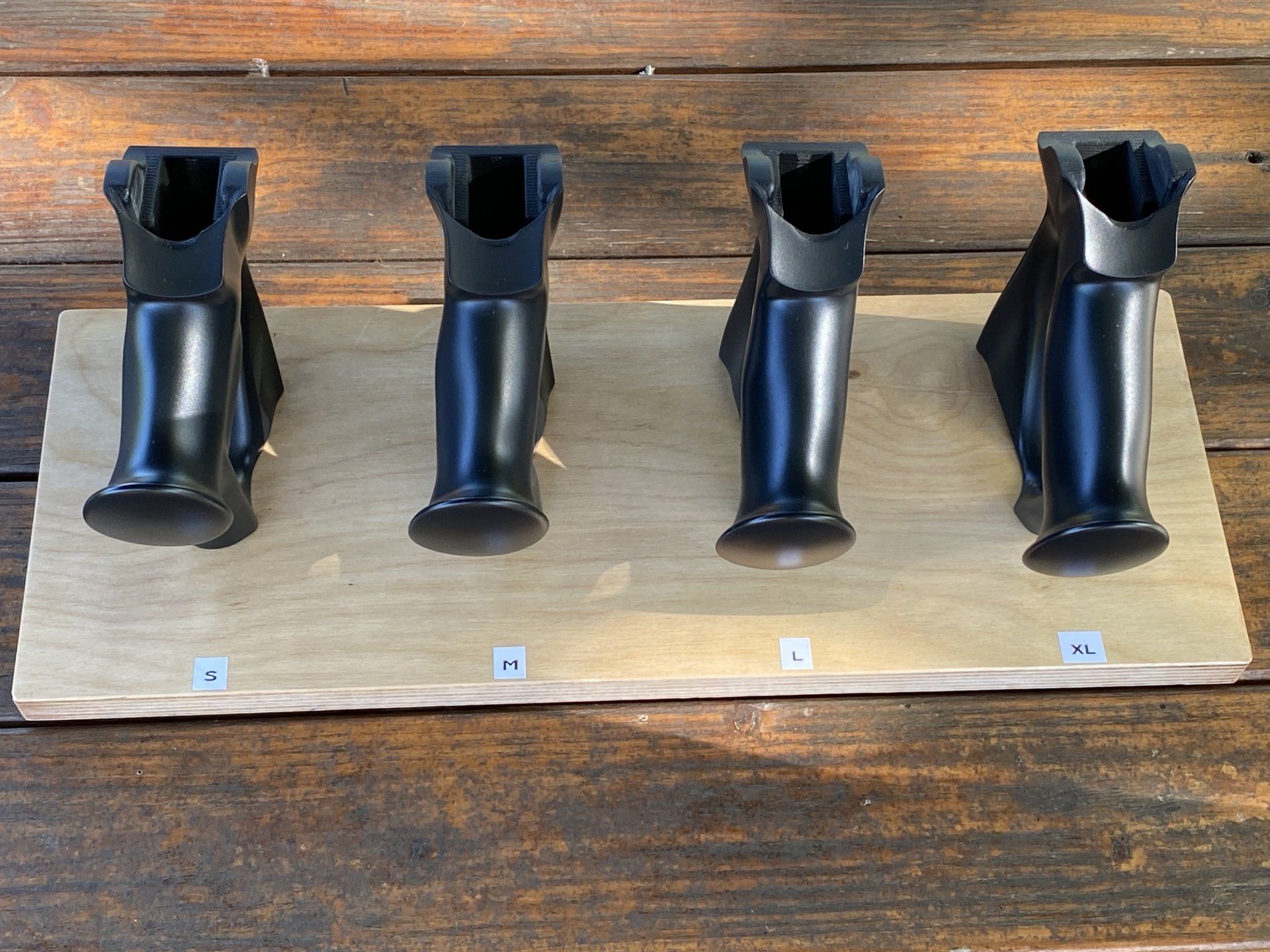

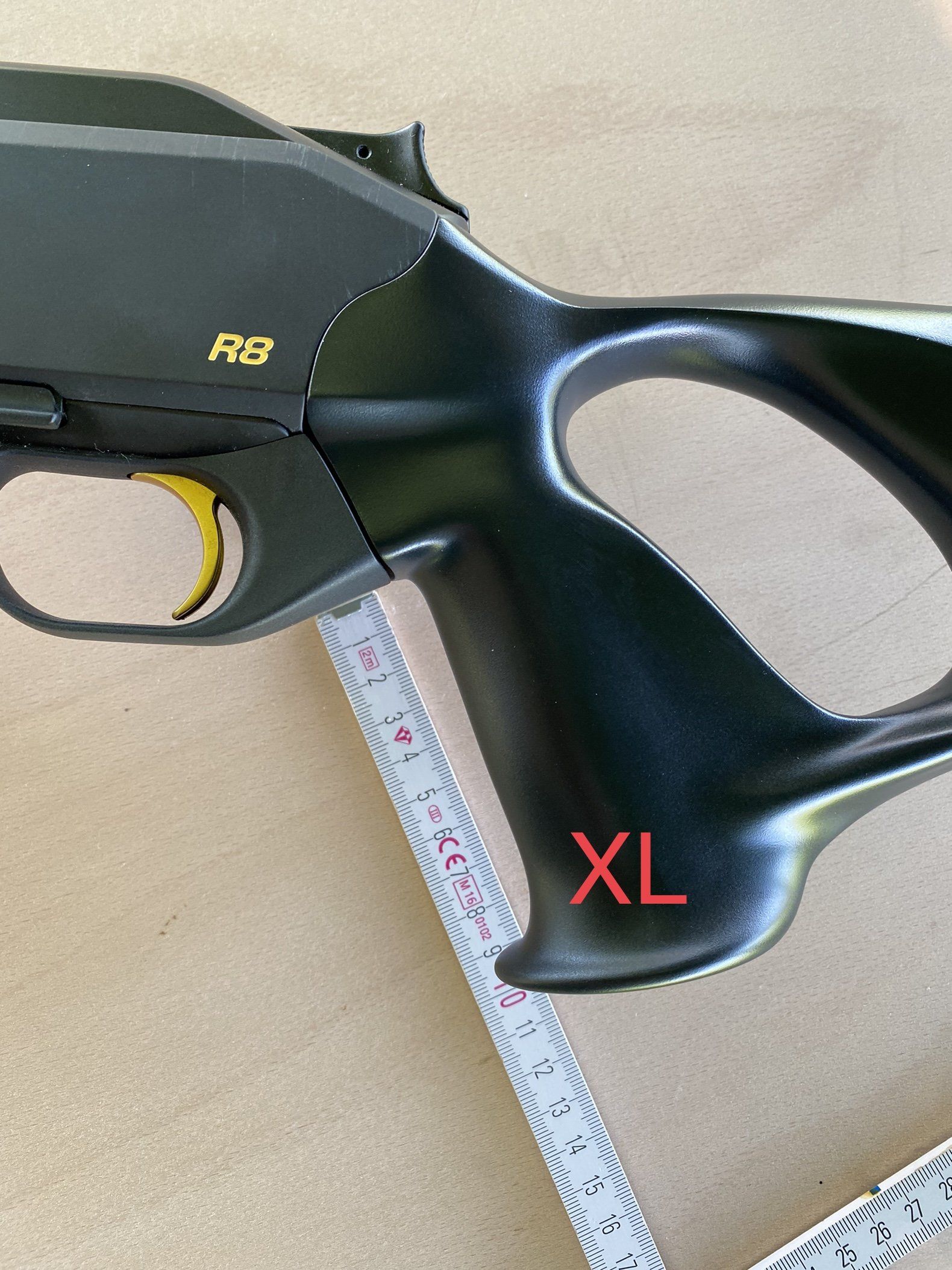

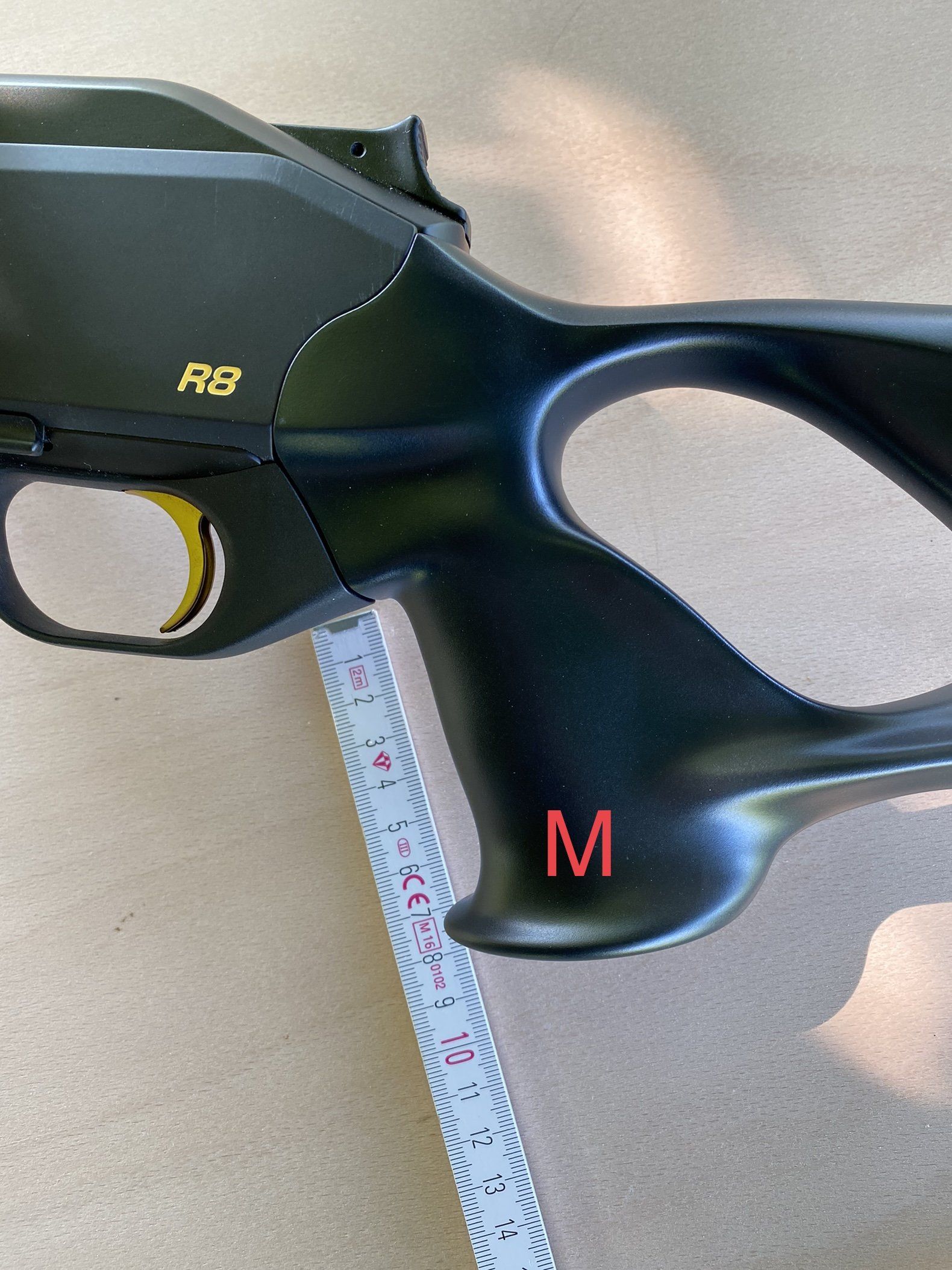

4.1 Fire forskjellige pistolgrepstørrelser: S, M, L, XL

• Det er en grunn til at det ikke bare er en størrelse -M- når det kommer til klær eller en størrelse -42- når det kommer til sko.
• Vi har alle forskjellige størrelser på hender, små og delikate så vel som store og sterke!
• Et våpen må ligge avslappet og trygt klar slik at du kan vente lenger på det rette øyeblikket for å levere et godt treff.
• asdm tilbyr riktig skaftgeometri og derfor riktig pistolgrepsstørrelse for alle!
• Det er fire håndtak i forskjellige størrelser å velge mellom, S, M, L og XL.
• Vi vil også tenke på dem tenkte damer, som etter vår erfaring først og fremst vil finne riktig størrelse i størrelsene S og opp til maksimalt M!

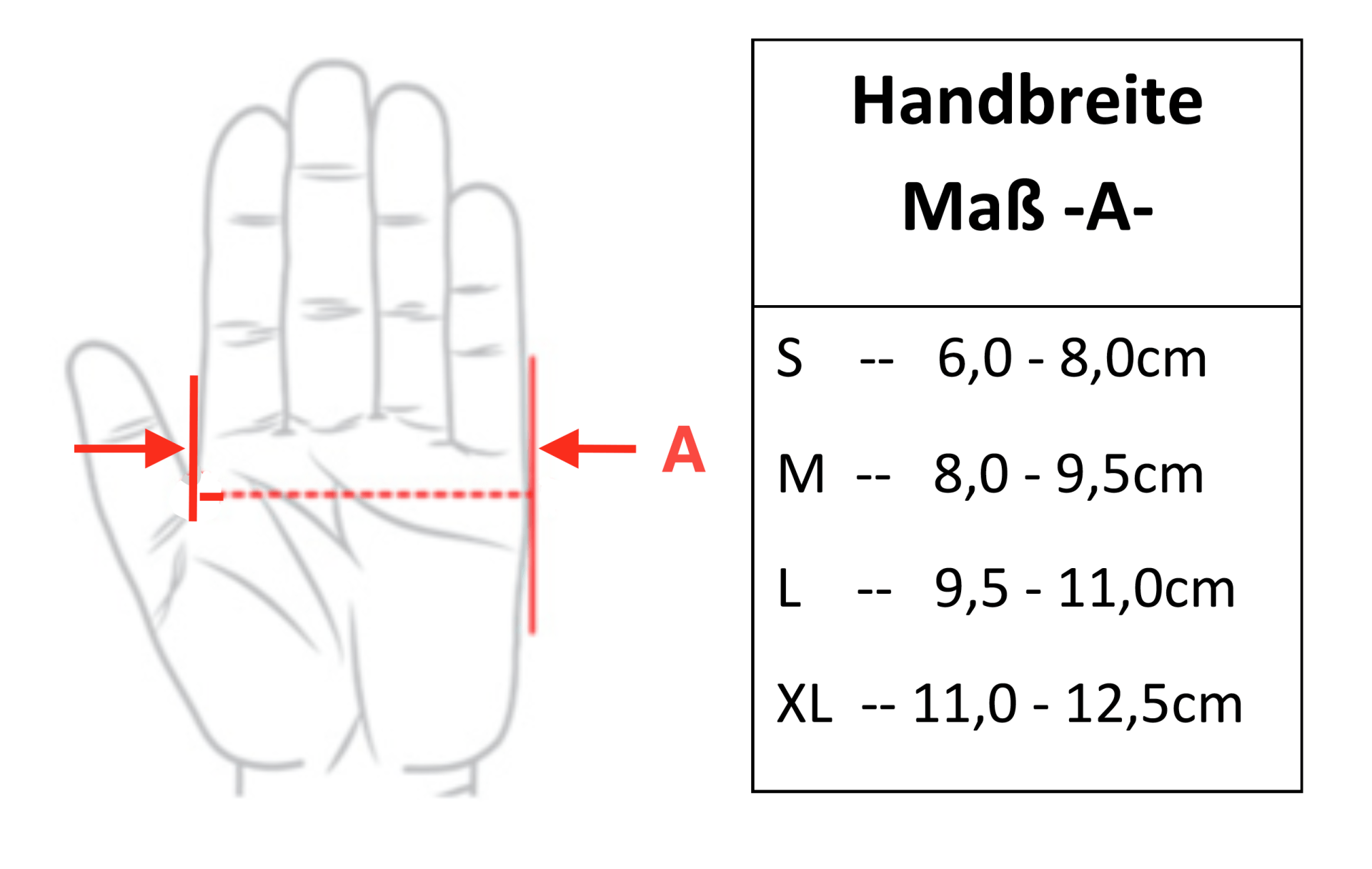

4.2 Håndtaksstørrelser for dimensjonstabell:

• Til Beslutningsstøtte vi har en Dimensjonstabell utviklet for å gi deg veiledning om hvilken størrelse som er riktig for deg.
• Vi anbefaler:
• Hvis målet ditt er nøyaktig ved den øvre grensen for en håndtaksstørrelse, velg den neste større størrelsen.
• Du bør alltid vurdere om du primært skyter eller skyter med eller uten hansker.

Klikk på et bilde for å åpne galleriet:

sammenligne deg selv:

• Vi prøver å vise forskjellen til vanlig aksje i en visuell sammenligning (se knappen nedenfor), selvfølgelig er det enda mer overbevisende når du holder asdm-skaftet i hendene.
• Gjør en avtale med oss, vi vil gjerne gi deg råd på vårt kontor.

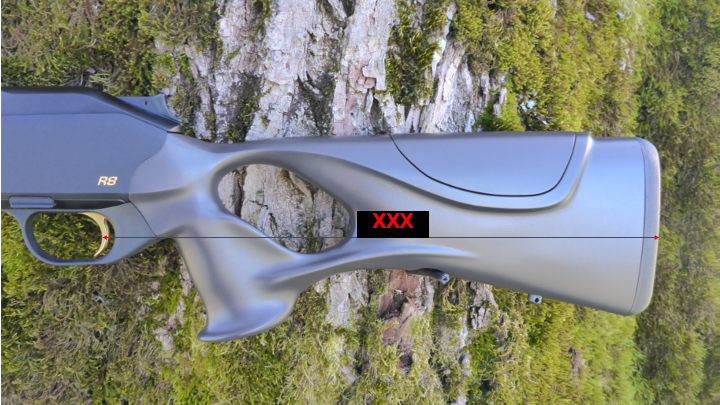

6. Buttstock lengde:

• Vi leverer aksellengder fra 360mm til 390mm (spesielle lengder på forespørsel).

7. Tønnediameter:

• Forenden er tilgjengelig for R93 & R8 Blaser fat i diametre på 17 mm (Jakt), 19 mm (Semi) og 21 mm (Safari), samt 31 mm (R8 Silence). (Spesielle dimensjoner på forespørsel, f.eks. Atzl fat eller Chrisensen fat)

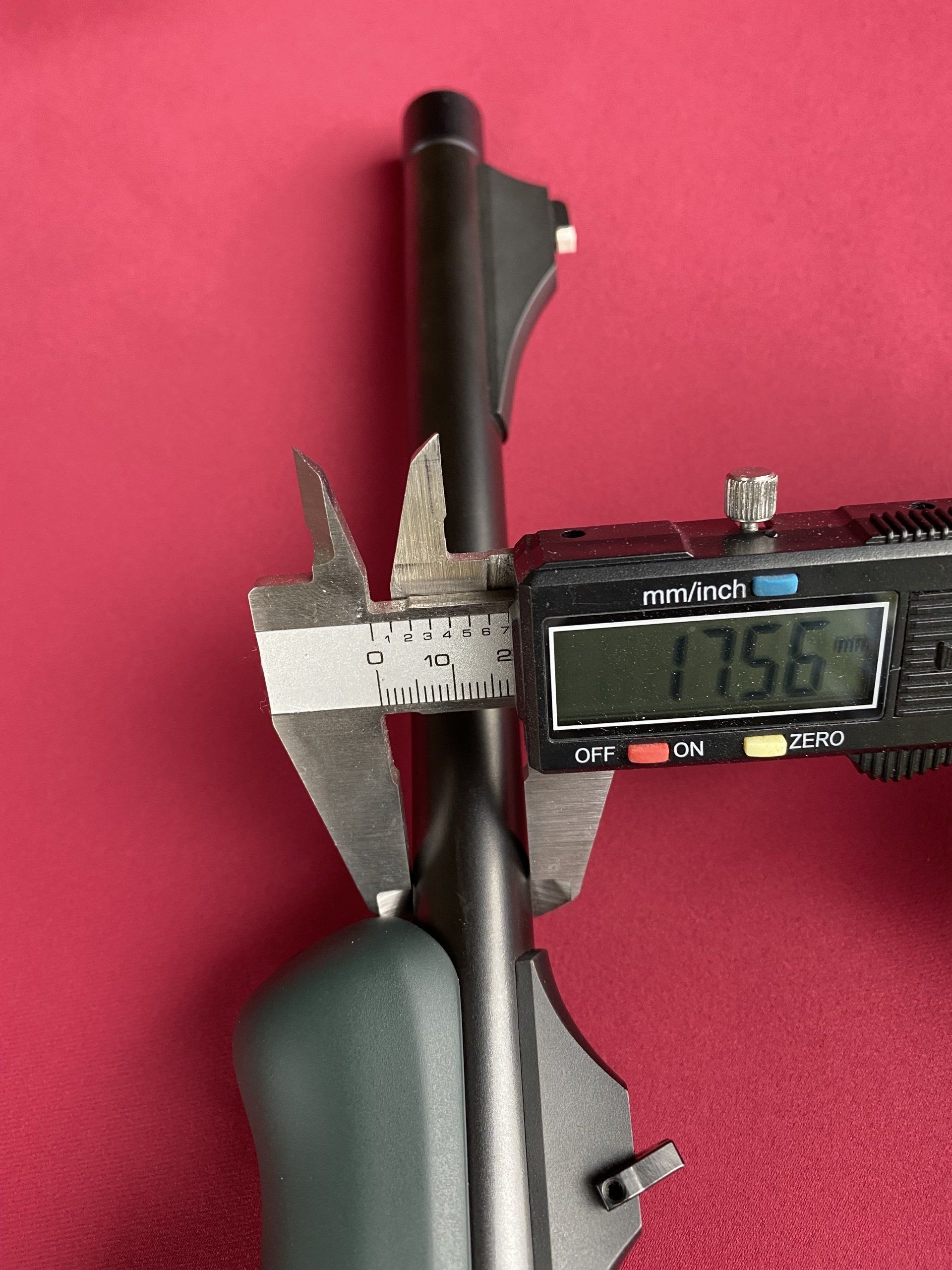

Hvilken løpsdiameter har våpenet ditt?

Siden en tønne vanligvis har en konisk utvendig diameter og kan ha blitt forkortet, mål tønnen på enden av forenden for orientering og velg passende indeksbetegnelse i rekkefølgen! (se følgende eksempel: målt verdi er 17,56 mm, passende indeks er #DM17 i bestillingsskjemaet)

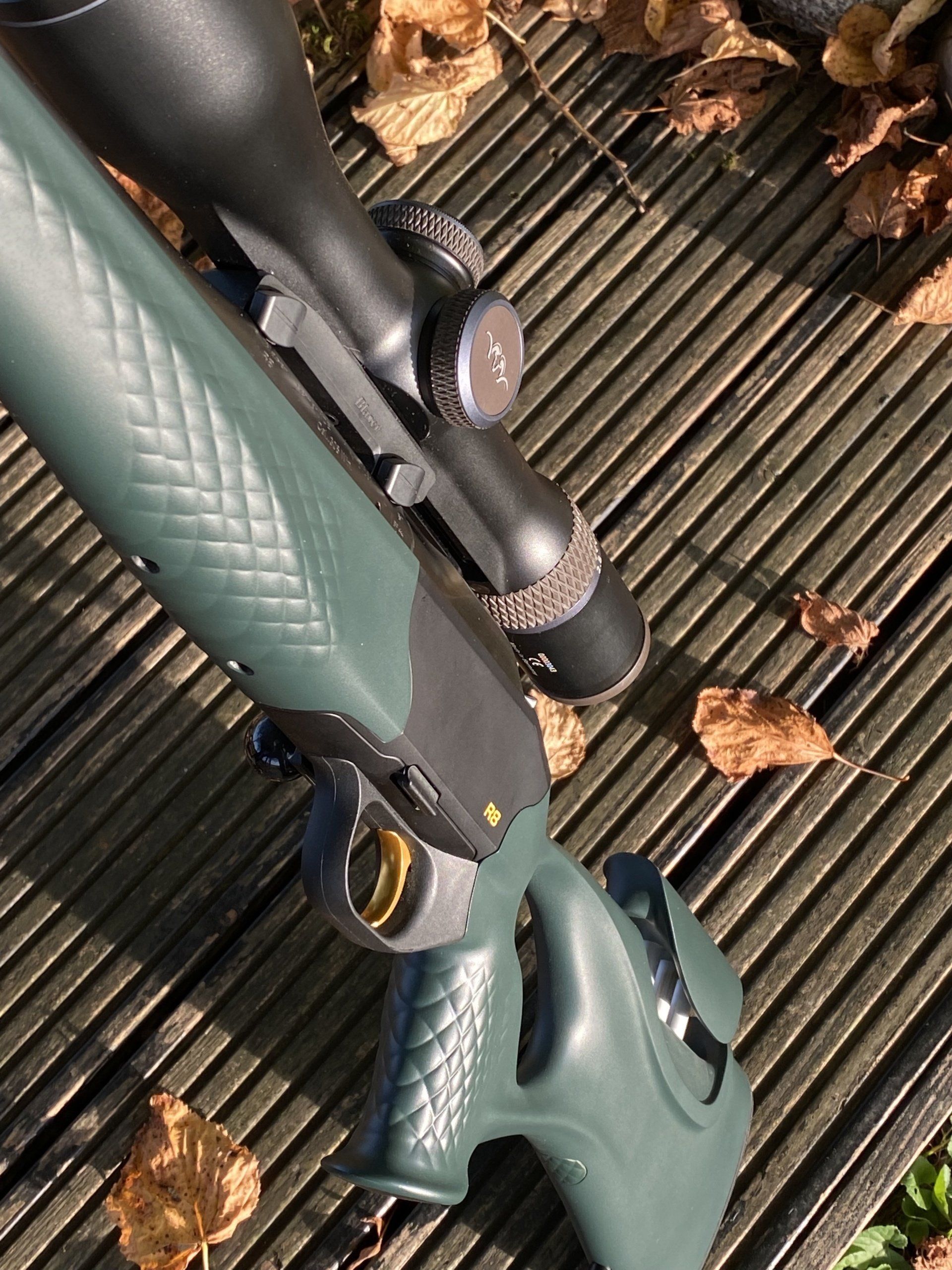

8. Farger:

• 7 farger er tilgjengelig som standard (se fargegalleri).

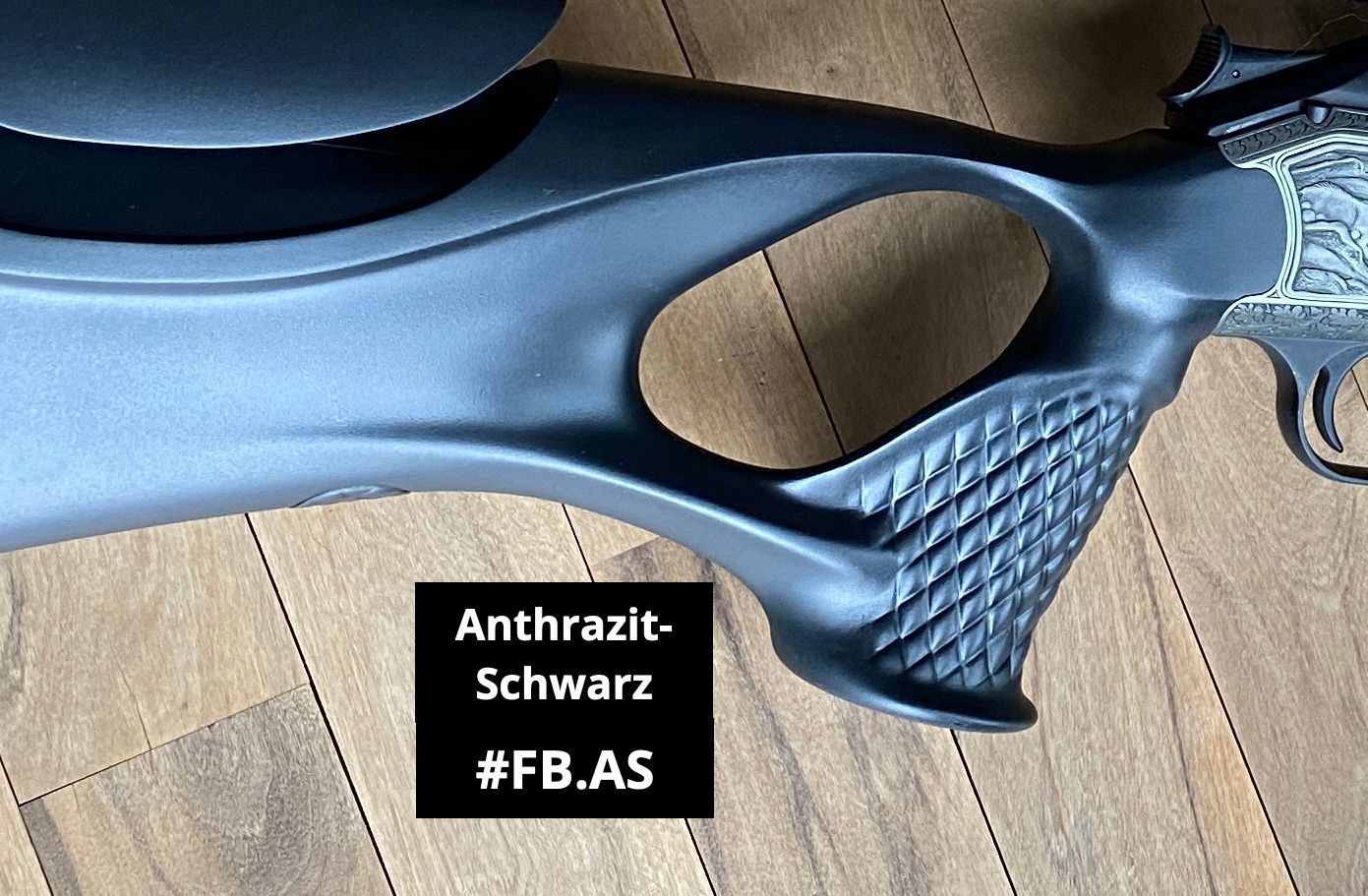

• Antrasitt svart

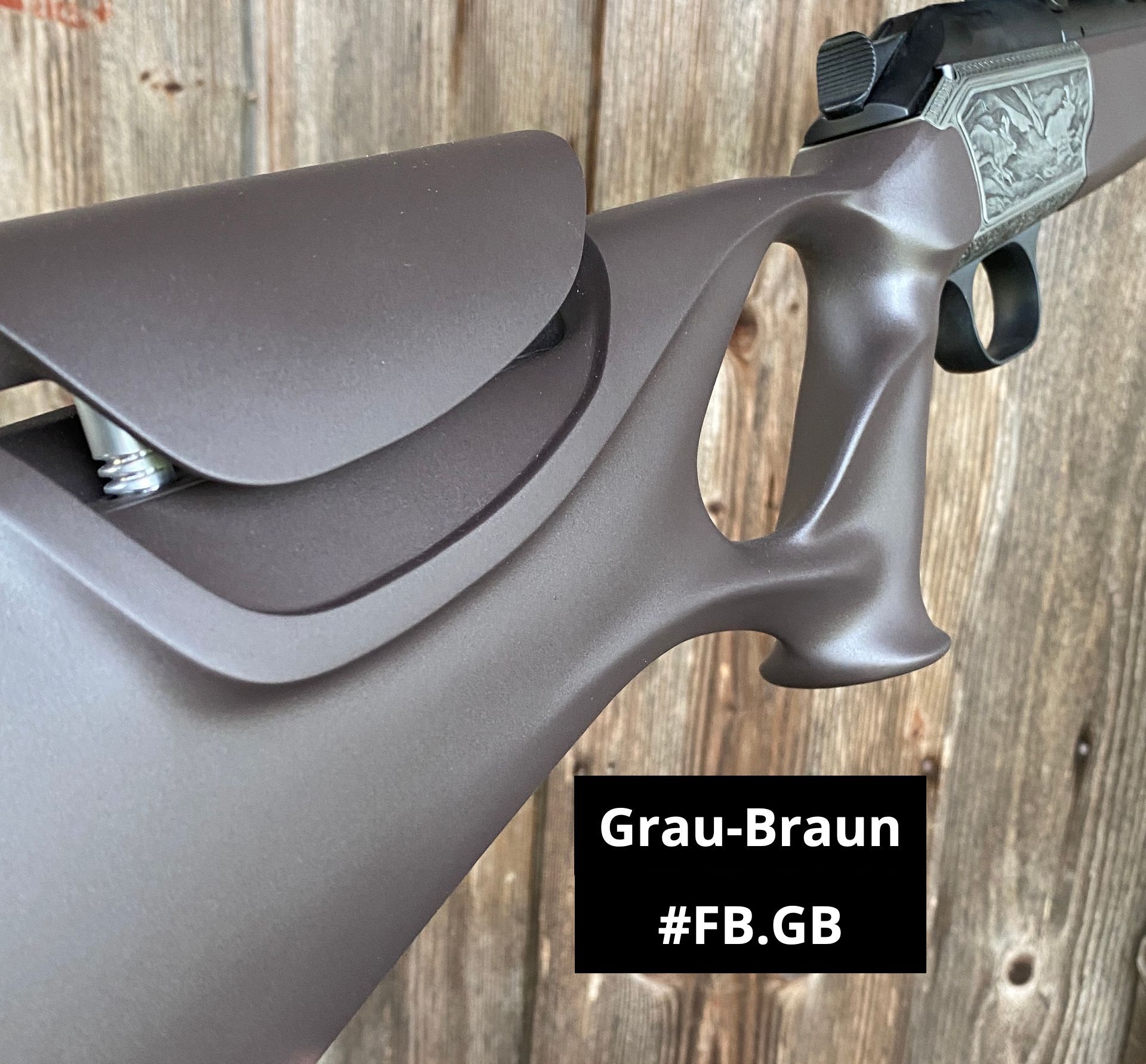

• Gråbrun
• Gråbrun / svart i gripeområdet og kinnstykket ( 100€)

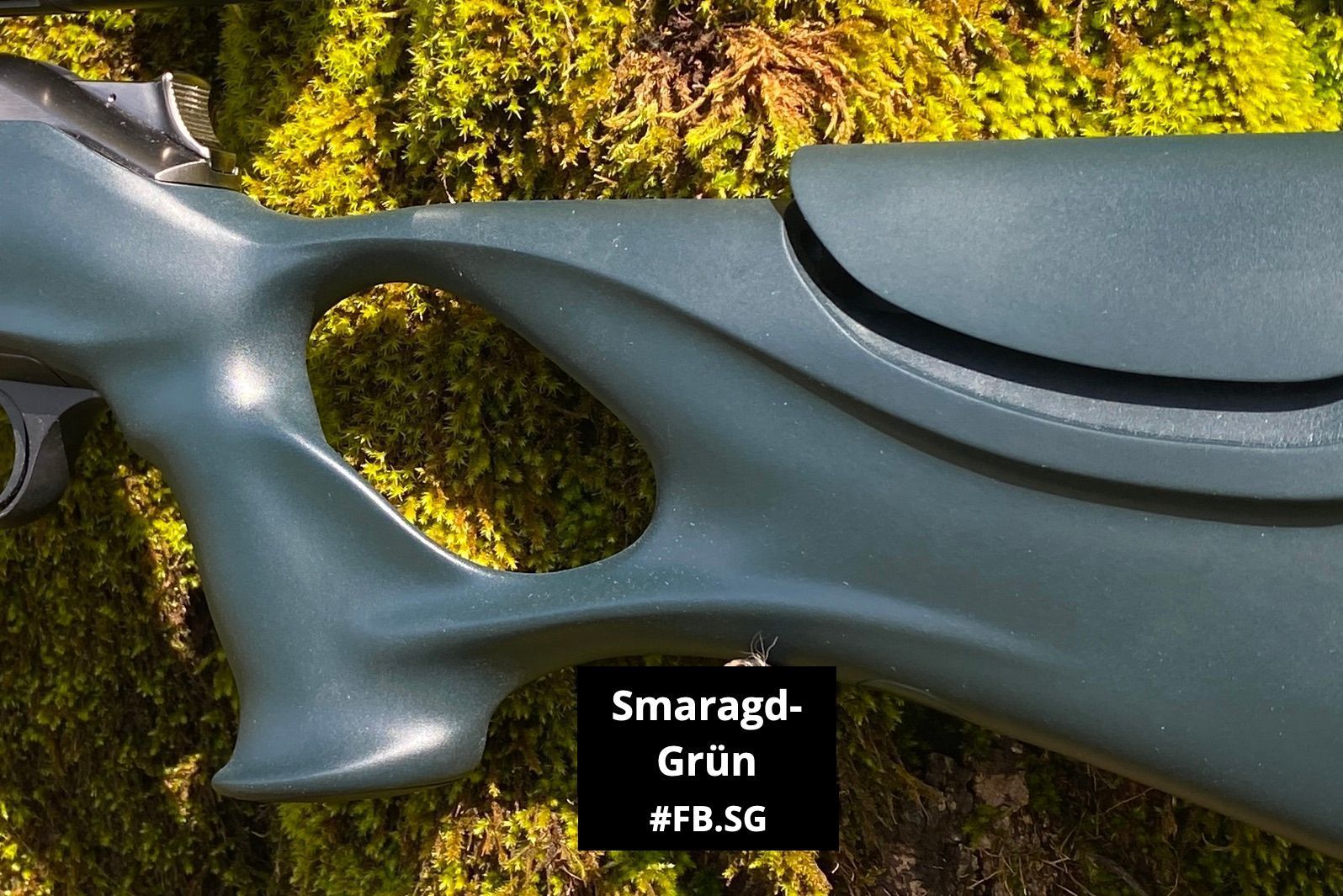

• Smaragdgrønn
• Smaragdgrønn / svart i gripeområdet og kinnstykket ( 100€)
• Bordeaux rød
• Bordeaux rød / svart i gripeområdet og kinnstykket ( 100€)

(spesielle farger på forespørsel)

Fargegalleri

Klikk på et bilde for å åpne galleriet:

9. Pistolgrepslokk:

• Hver riflestokk vil gratis leveres med asdm-logo og kundens personlige initialer.
• Dette gir jaktgeværet ditt et individuelt, personlig preg.

10. Lyd:

• Asdm skjerfet lyder ikke hul som vanligvis er tilfellet med plast eller karbonlagre, fordi den er ikke hul!
• Ganske
• kjedelig og verdifull som et treskaft
• . Dette oppnås gjennom en spesiell strukturell design og ved å eliminere unødvendige hulrom inne i skaftet.
• Men,
• sammenlign lyden selv
• : i den følgende videoen har vi vist en akustisk sammenligning! I rekkefølge:
• Skaft av tre
• asdm aksel
• Skaft i plast.

Slå på lyden!

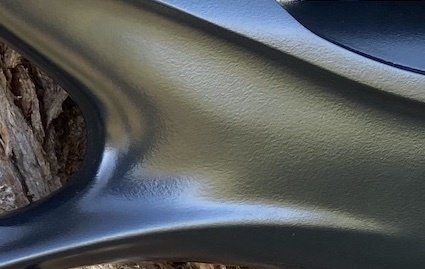

11. Flate:

• Overflaten er med en veldig robust og lett å gripe Overflatestruktur som føles fløyelsmyk på samme tid, selv om det ikke er et mykt belegg. 2K-belegget, nyutviklet spesielt for vårt produkt, er behandlet i en matt finish.

• Asdm-skaftene er ekstremt lettstelte og ripebestandige, og kan rengjøres med en myk klut fuktet med vann.

Tilleggsalternativ Chestergrip €300

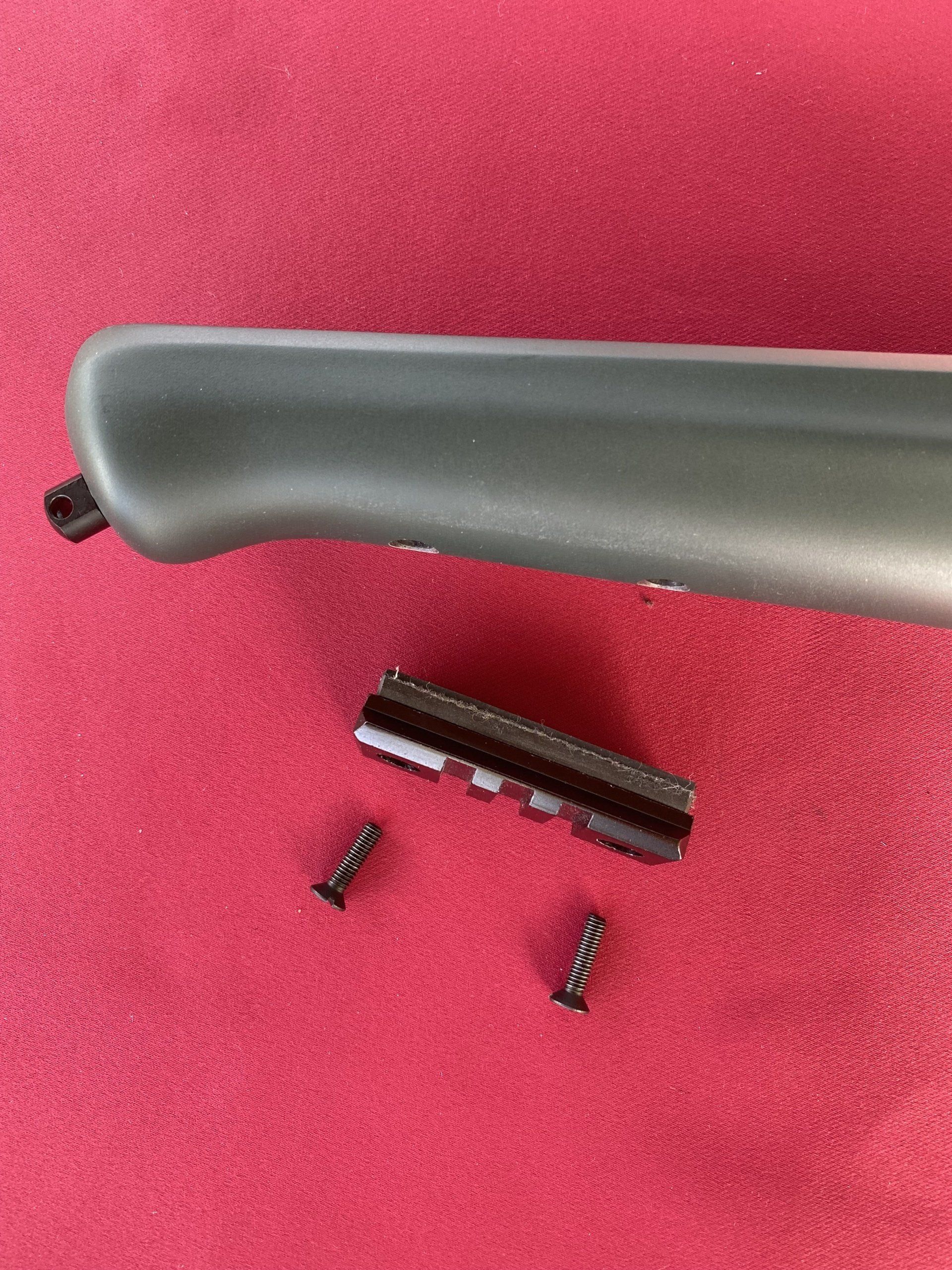

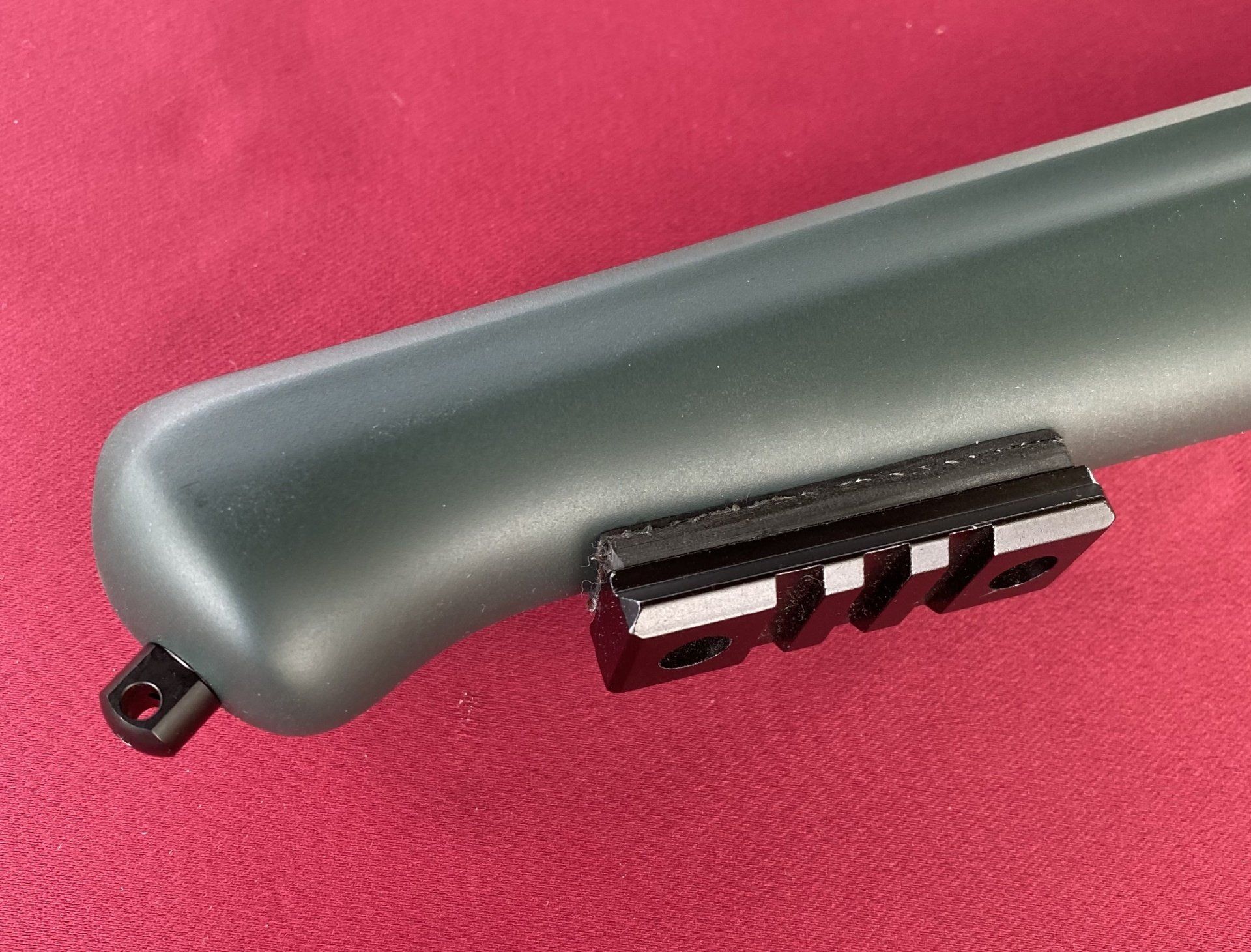

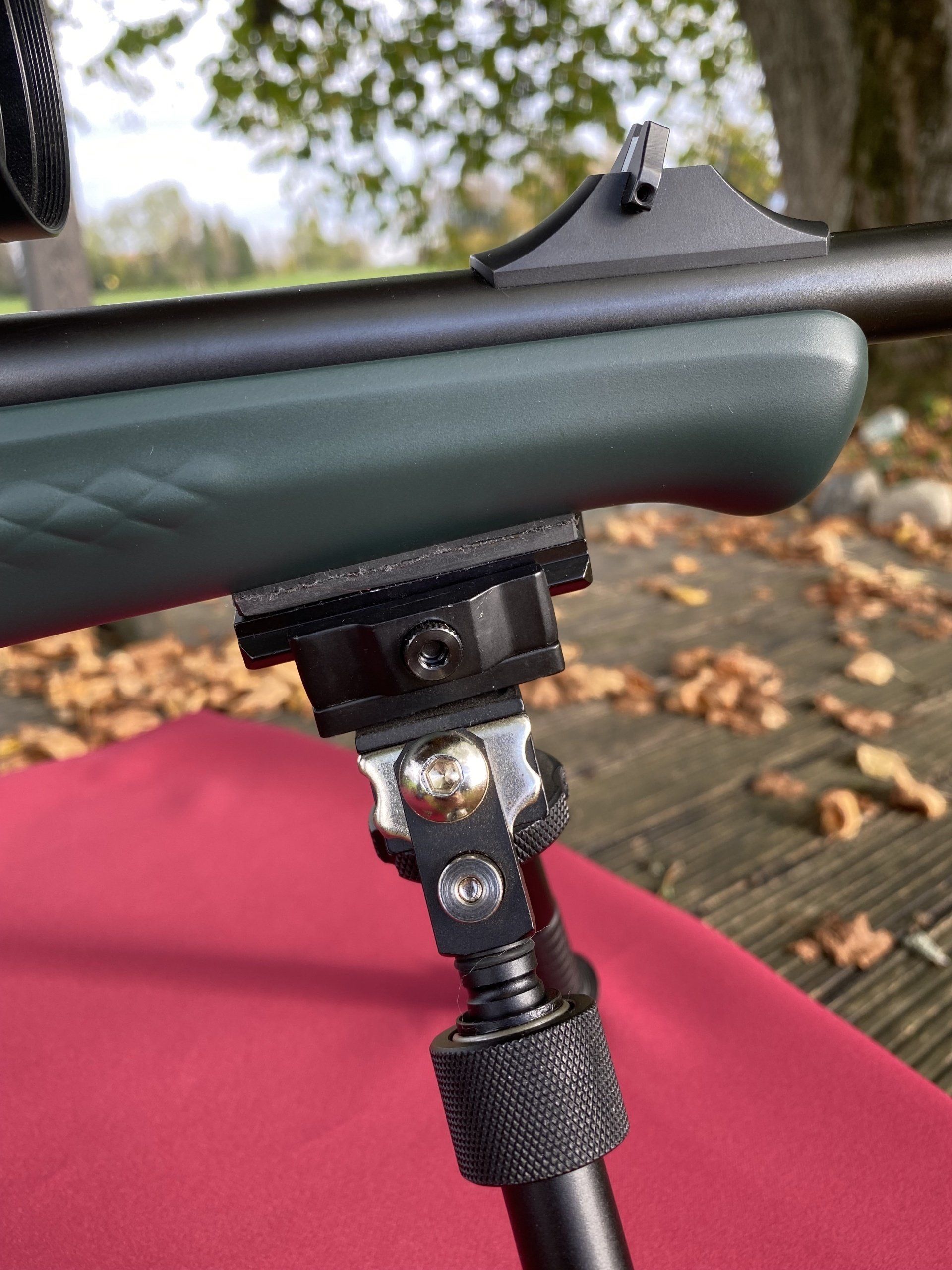

• En Picadinny-skinne kan velges som et tilleggsalternativ.
• Pic.-skinnen er 57 mm lang og skrus fast på forenden på en stabil og sikker måte ved hjelp av en adapter spesialtilpasset profilen og kan tas av igjen når som helst.
• Det gir mulighet for for eksempel å montere en bipod.

Ekstra alternativ Picatinny 75€

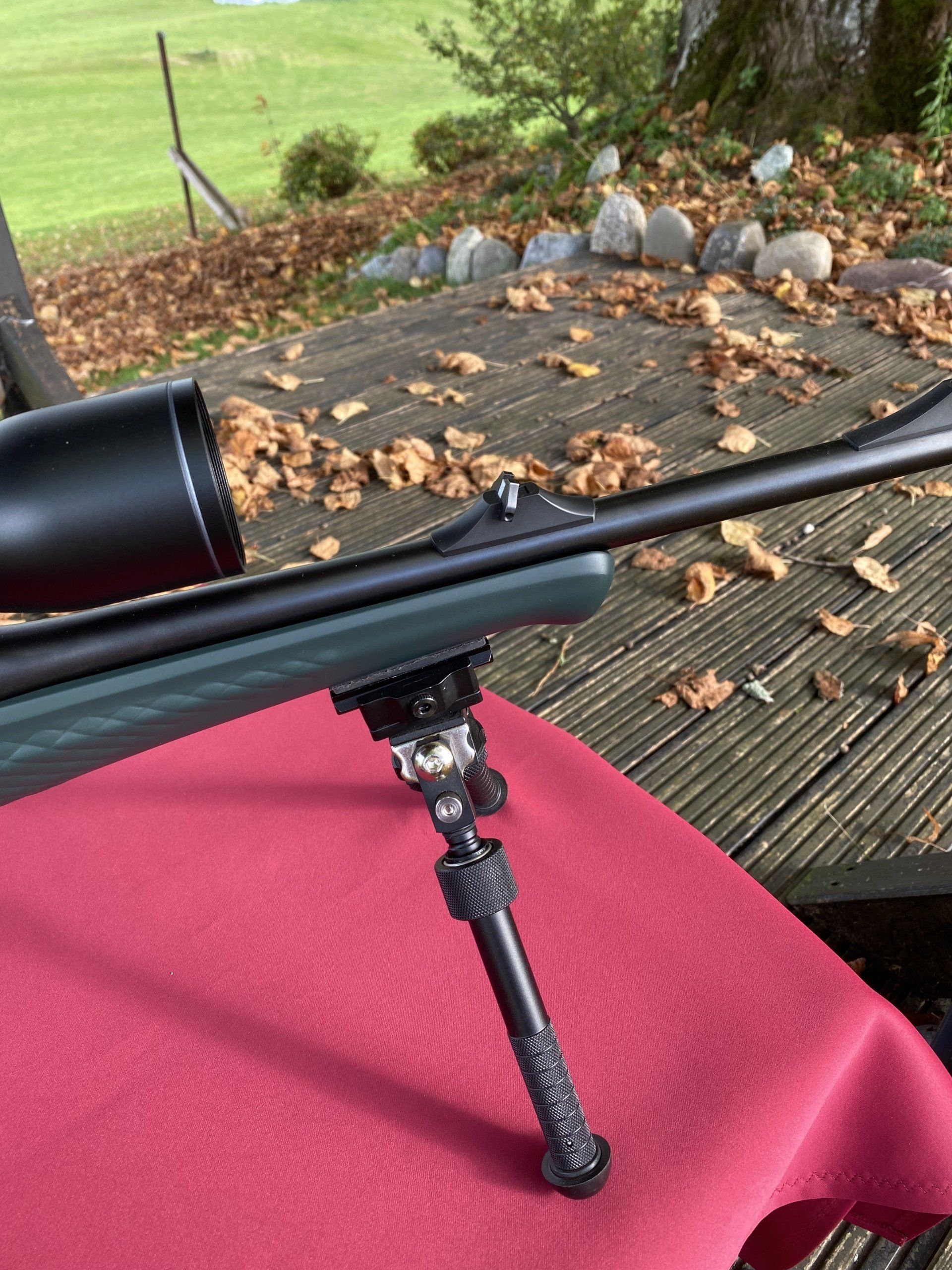

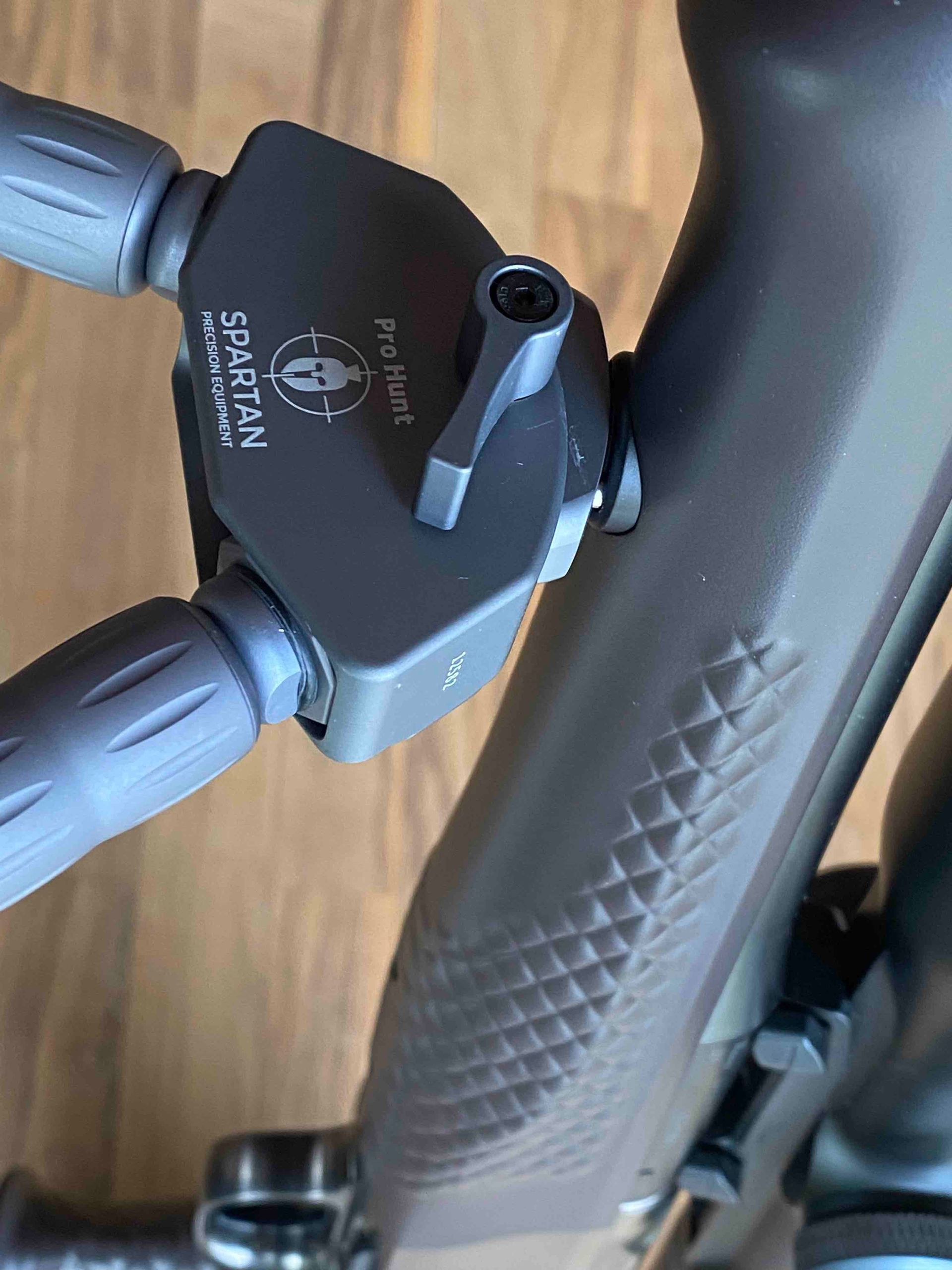

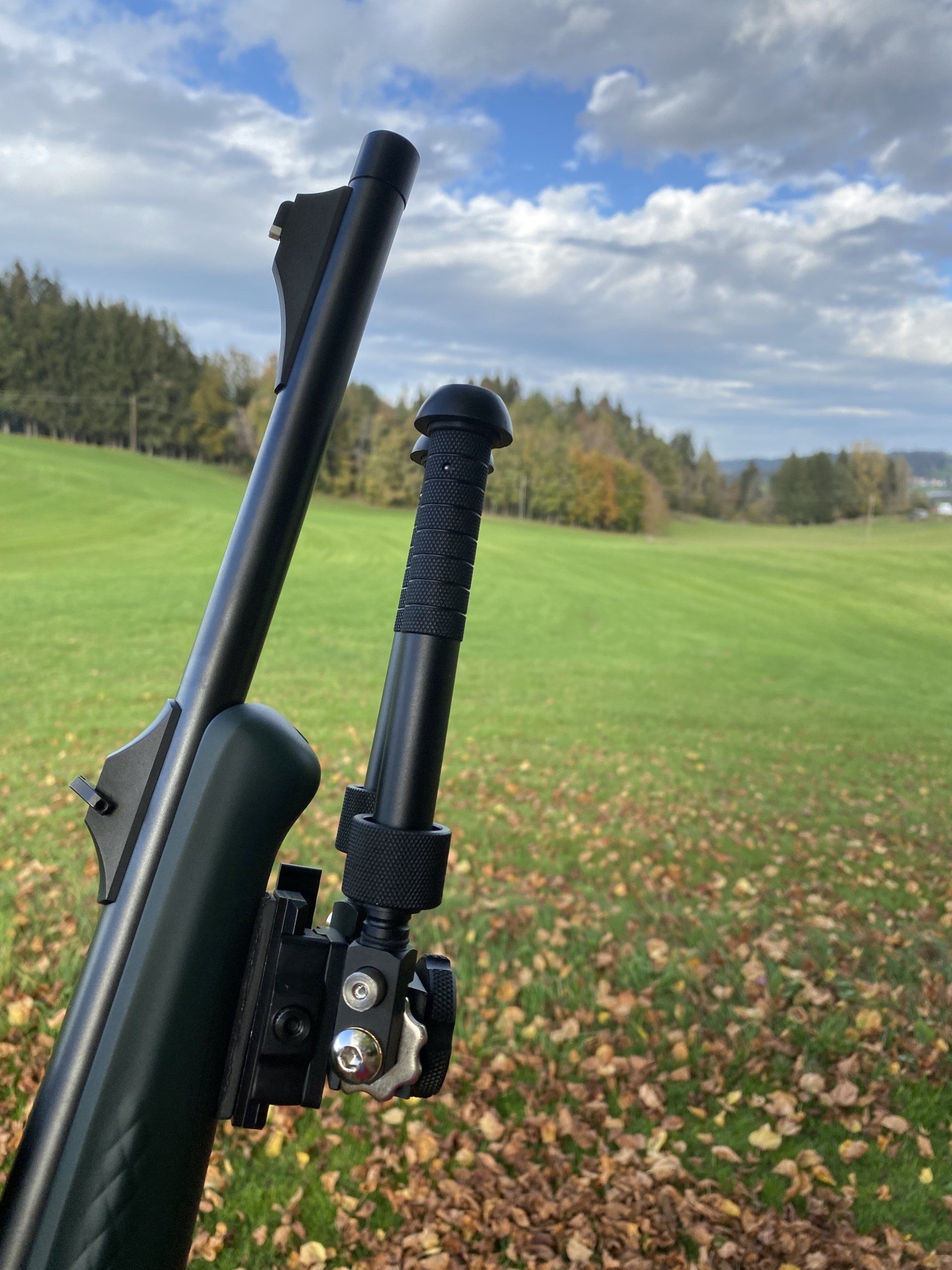

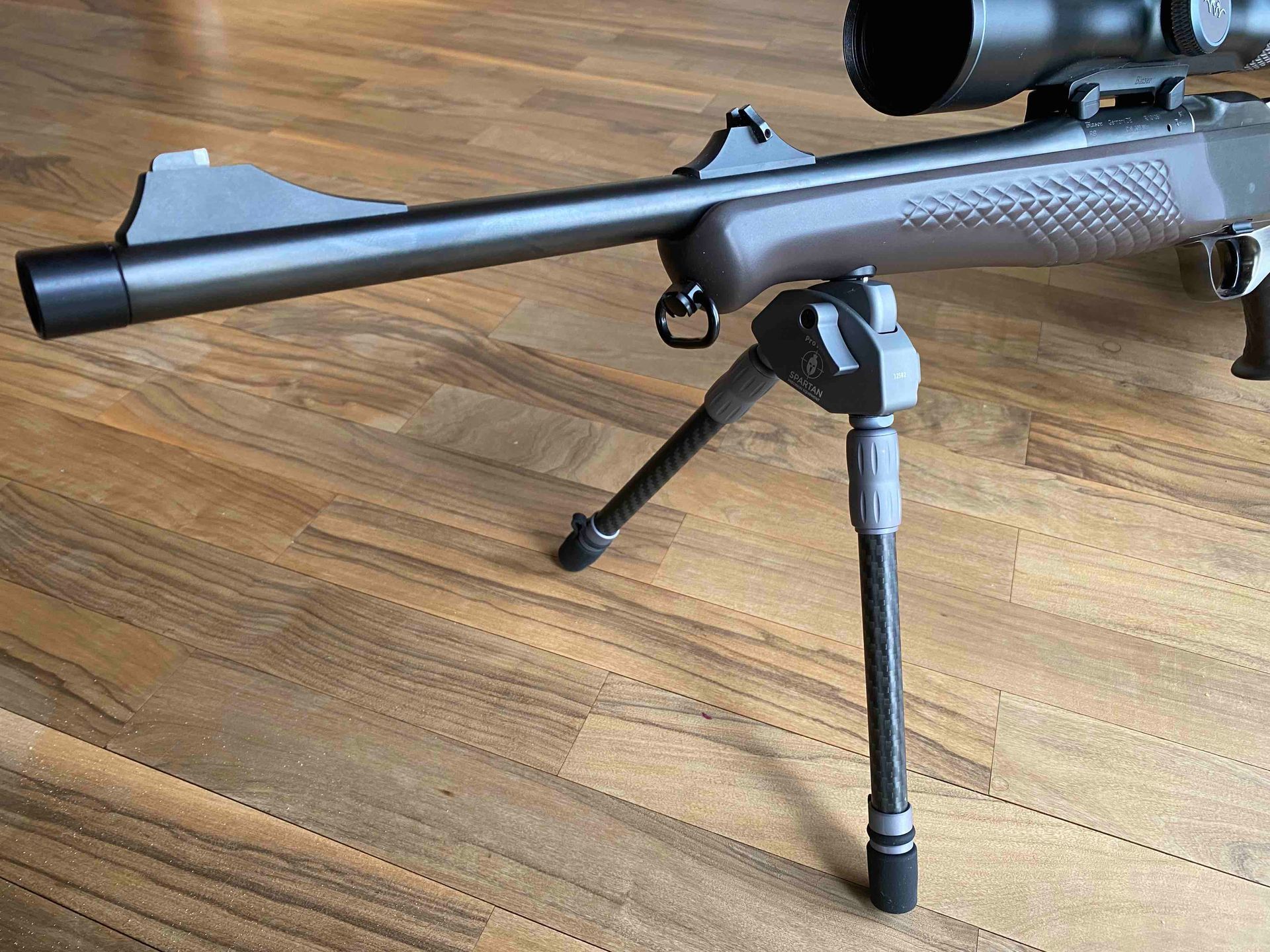

14. Stikkontakt for bipod bipod Blaser / Spartan:

• Et annet alternativ er en integrert stikkontakt for en bipod-innsats

fraBlaser eller spartansk.

Ekstra alternativ bipod-kontakt 85€

16. Ombygging ett stykke Akselsystem R93 & R8 Mono:

• De Ombygging kunden kan ikke gjør det selv !
• Det er nødvendig at du sender oss systemhuset (eventuelt med lager) til ditt våpen, da vi må montere systemhuset inn i lageret internt for å kompensere for toleransesvingninger fra systemhusprodusentens side og dermed oppnå perfekt skyteytelse!
• Vi koordinerer overføringen av systemhuset sammen før du bestiller en mono aksel fra oss!
• Vennligst kontakt oss!

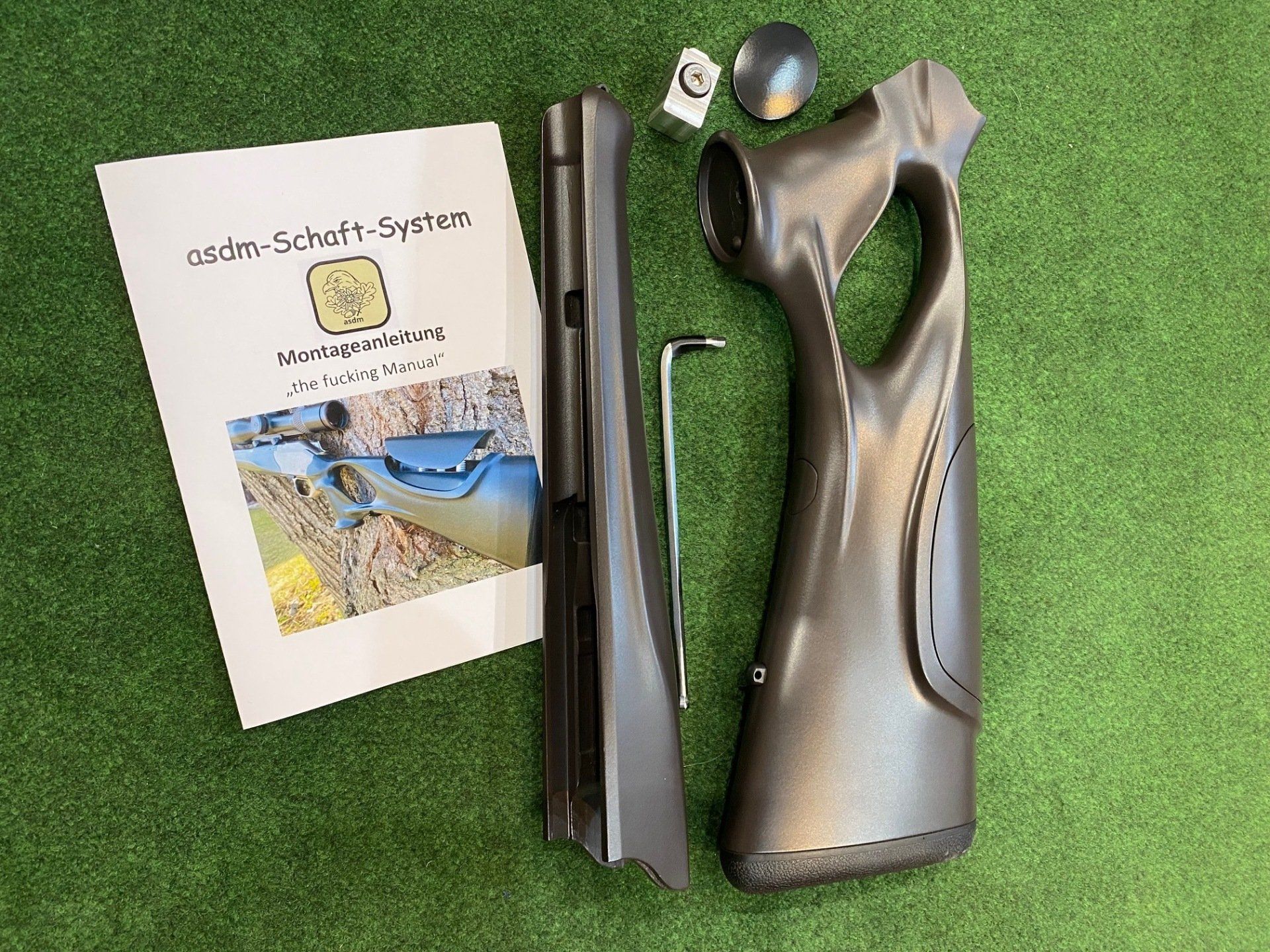

17. Leveringsomfang:

• Du vil motta fra oss:
• forend, med stroppfesteanker fra Halder Push & Go
• bakdel, med stroppfesteanker fra Halder Push & Go

  eller

  • Komplett skaft i ett stykke, for monosystemet, med slyngedreieanker fra Halder Push & Go
  • Rumpeplate
  • Pistolgrephette
  • systemadapter, er bare nødvendig for R93 og R8 Standard modellene.
  • pipenøkkel, for montering
  • Monteringsanvisning (med demonteringsinstruksjoner for det gamle lagersettet)

Leveringsomfang (f.eks. R8 Duo)

18. Service:

• Skulle det skje ved et uhell Skader komme, f.eks. riper Ved å kollidere med harde gjenstander som steiner, steiner eller metallgjenstander som skruer eller spiker, for eksempel på setet, i motsetning til et treskaft eller standard plastskaft, kan en komplett reparasjon utføres uten store anstrengelser og uten permanent sikt eller skade på formen!
• Ta eventuelt kontakt med oss, vi hjelper deg gjerne!
