Tuotekäsite

Mikä tekee ASDM-akselista niin ainutlaatuisen?

  • Asdm:n avulla voit mukauttaa Blaseriasi R93 tai R8, yksi- tai kaksiosaisella tukkijärjestelmällä, päivittää uuteen kiväärin tukijärjestelmään, joka tarjoaa uuden ja modernin muotoilun sekä enemmän toimintoja ja paremman ergonomisen istuvuuden.
  • Pohjimmiltaan kaikki vakiojärjestelmät perustuvat samaan tekniseen konseptiin, olipa kyseessä sitten R93 tai R8. Ainoa ero on järjestelmäkotelon liitoksen muodossa.
  • Emme toimita järjestelmäkoteloa; työskentelemme olemassa olevan järjestelmäkotelosi kanssa, vain akseli vaihdetaan!
  • ASDM-materiaali painaa vain noin 930–970 g (mallista riippuen).

Keskimääräinen puurunko painaa noin 2 kg.

  • Erittäin tarkka istuvuus järjestelmäkoteloon.
  • Vakaa ja kevyt 30 % hiilikuitumuovin ansiosta.
  • Elegantti, ohut ja moderni muotoilu.
  • Hiljainen ja laadukas, vaimea ääni, kuin puinen tukin ääni.
  • Kestävä ja helppohoitoinen pinta, jossa on pitävä rakenne.
  • Neljä vakioväriä, antrasiitinmusta, harmaanruskea, smaragdinvihreä ja viininpunainen, sekä kaksisävyiset erikoisvärit ovat mahdollisia.
  • Saatavilla pyynnöstä "Chestergrip"-kahvakuvioinnilla.
  • Saatavilla Picatinny-kiskolla tai bipod-kiinnityksellä etutukassa pyynnöstä.
  • Räätälöityjä malleja, esimerkiksi kohokuvakaiverruksella, on saatavilla pyynnöstä.


A: Valitse neljästä eri pistoolikahvakoosta

On hyvä syy, miksi vaatteita ei ole saatavilla vain koossa M tai kenkiä koossa 42!

B: Yksilöllisesti korkeussäädettävä varren selkänoja, jossa on toistettava muistitoiminto.


Rekyylitön ja hiljainen vaimennettu jatkoliike

C: Ergonominen, ohut, elegantti, kevyt ja toimiva

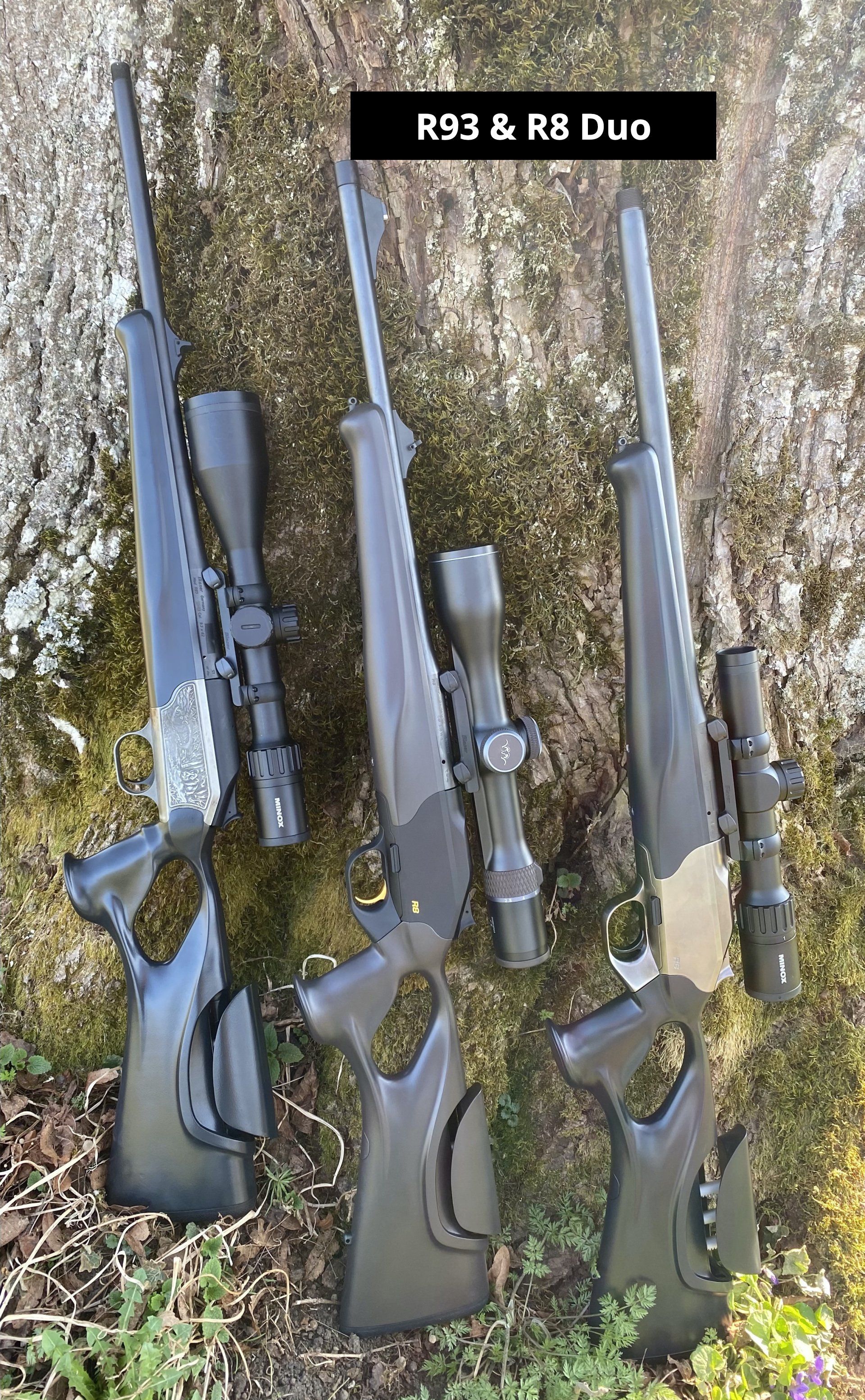

Kaksiosainen Kiväärin tukin: duo Blaserille R93 ja R8

Yhdestä kappaleesta valmistettu kiväärin tukin osa: Mono Blaserille R93

Yhdestä kappaleesta valmistettu kiväärin tukin osa: Mono Blaserille R8

1. Asemallit:


  • Metsästyskiväärisi (Blaser R93 tai R8) yksi- tai kaksiosaisella tukilla voidaan muuntaa erittäin helposti!
  • Kaksiosaisissa akseliversioissa asiakas voi suorittaa muunnoksen itse kokoamalla sen.
  • Yhdestä kappaleesta koostuvien akselivaihtoehtojen kohdalla teemme tämän mielellämme puolestasi maksutta, koska meidän on asennettava ne halutun tarkkuuden saavuttamiseksi.
  • Pohjimmiltaan Kaikki ASDM-akselijärjestelmät perustuvat sama geometrinen käsiteVain Liitäntägeometria Järjestelmäkotelo on mukautettu kyseiseen asemalliin. Siksi tässä esitetyt ovat Tuotetiedot koskevat sekä R93:a että R8:aa!
  • Nyt on myös mahdollista R8 suoralla vakioakselilla sisään 2 perätukivarianttia hankkia (katso Galleria R8). Vain ASDM pystyy siihen!
  • Variantti #R8.VA1 ja #R8.VA4: Se sopii olemassa olevaan liipaisinyksikköösi, jossa on pyöristetty vakioliipaisimen suojus.
  • Variantti #R8.VA2 ja #R8.VA5: mahdollistaa onnistuneen toteutuksen Uuttoyksikkö sujuvalla siirtymisellä perätukeen, kuten R8 Successissa ja R8 Ultimatessa sekä R8 Professionalissa/Successissa. On kuitenkin huomattava, että nämä poistoyksikkö ei on saatavilla asdm:ltä, joten sitä ei voida sisällyttää toimitukseen! Blaser-jälleenmyyjäsi auttaa sinua mielellään!
  • Emme toimita valmiita tuotteita; jokainen akselisarja on ainutlaatuinen. asiakaskohtaisten vaatimusten mukaisesti valmistettu Mittatilaustyönä tehty. Näin jokainen asiakas saa a Ainutlaatuinen!
  • Valmistus- ja toimitusaika on siis useita viikkoja!

1.1 Oikea- ja vasenkätinen versio:


  • Voimme tarjota tätä varten Oikea- ja vasenkätisille tarkoitetut järjestelmät, ja että sitä varten sama hinta!
  • Aseidenne lukon lukkoon ei tehdä muutoksia. Kiinnityskonseptimme edellyttää yksinomaan Alkuperäiset ruuvikiinnitykset etupäässä ja perässä ovat jo paikallaan!



1.2 Perätukin kiinnittäminen:


  • ASDM-perä on yleensä varustettu kaksi akseliruuvia Ne on kiinnitetty, yksi pistoolikahvan ja yksi kamman päälle. Ne ovat piilossa pistoolikahvan suojuksen alla ja kamman sisällä. (katso kuva Akselin ruuvijärjestely)


Akselin ruuvijärjestely

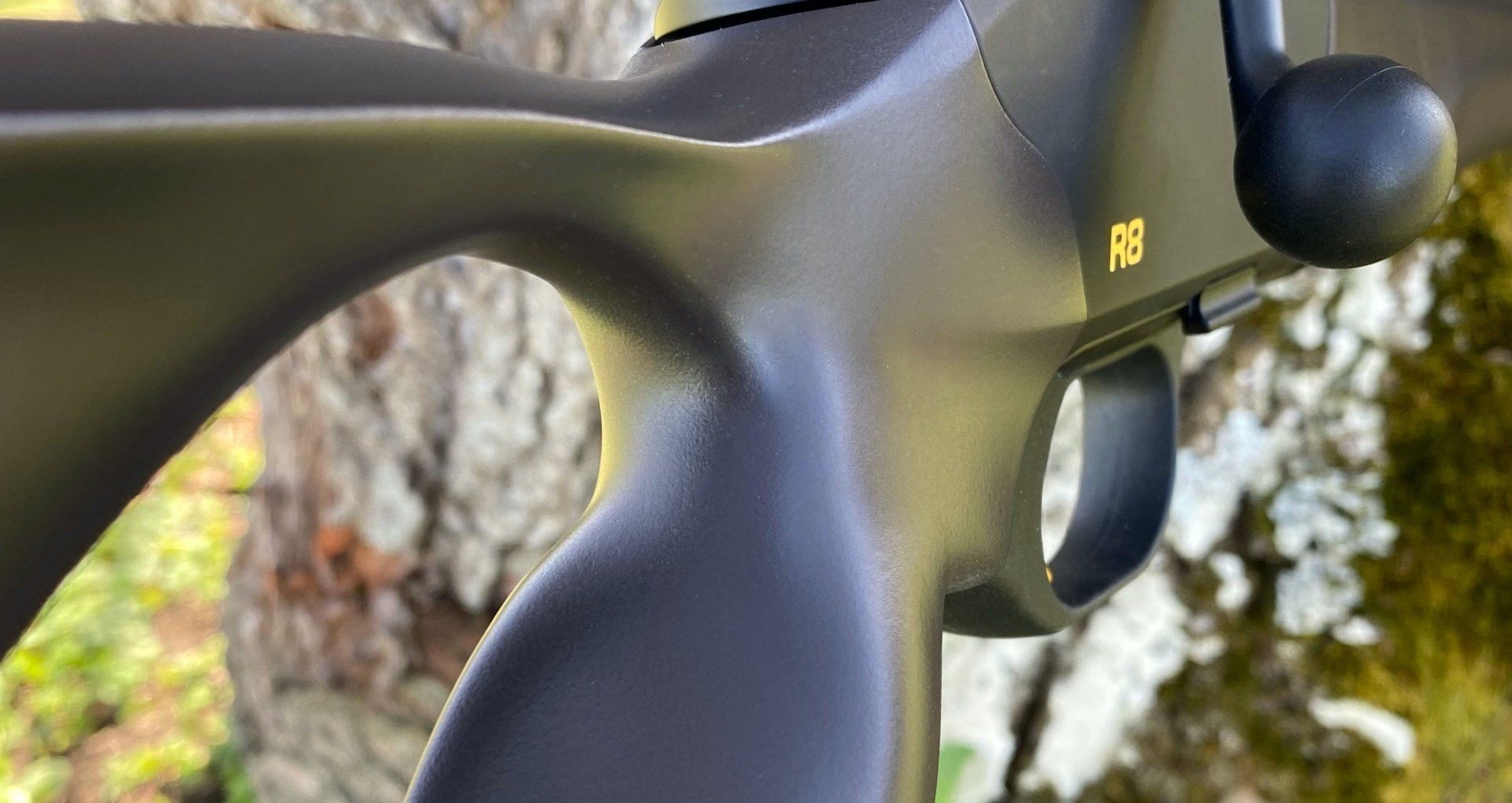

1.3 Upotettu kahva

  • Pistoolin kahvan kahvan syvennyksessä ei ole rumaa, näkyvää tai huomattavaa kiinnitysreikää, mikä on melko yleistä joillakin valmistajilla! (katso kahvan syvennyksen kuva)


Griffoni

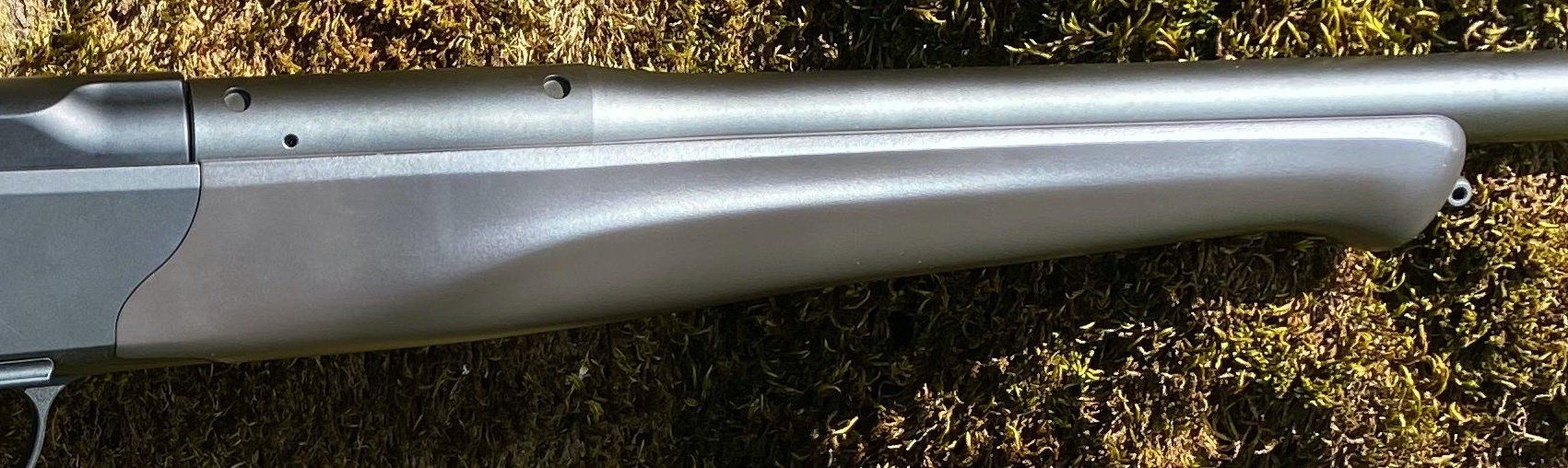

1.4 Ei erottavia reunoja:

  • Toisin kuin muut synteettiset osakkeet, asdm-osakkeet ei erottavia reunoja ulkoreunassa nähdä tai edes tuntea. Tämä johtuu siitä, että varremme on valmistettu yhdestä kappaleesta. Perinteisellä muovivalmistusmenetelmällä tämä ei ole mahdollista valmistusprosessin vuoksi.

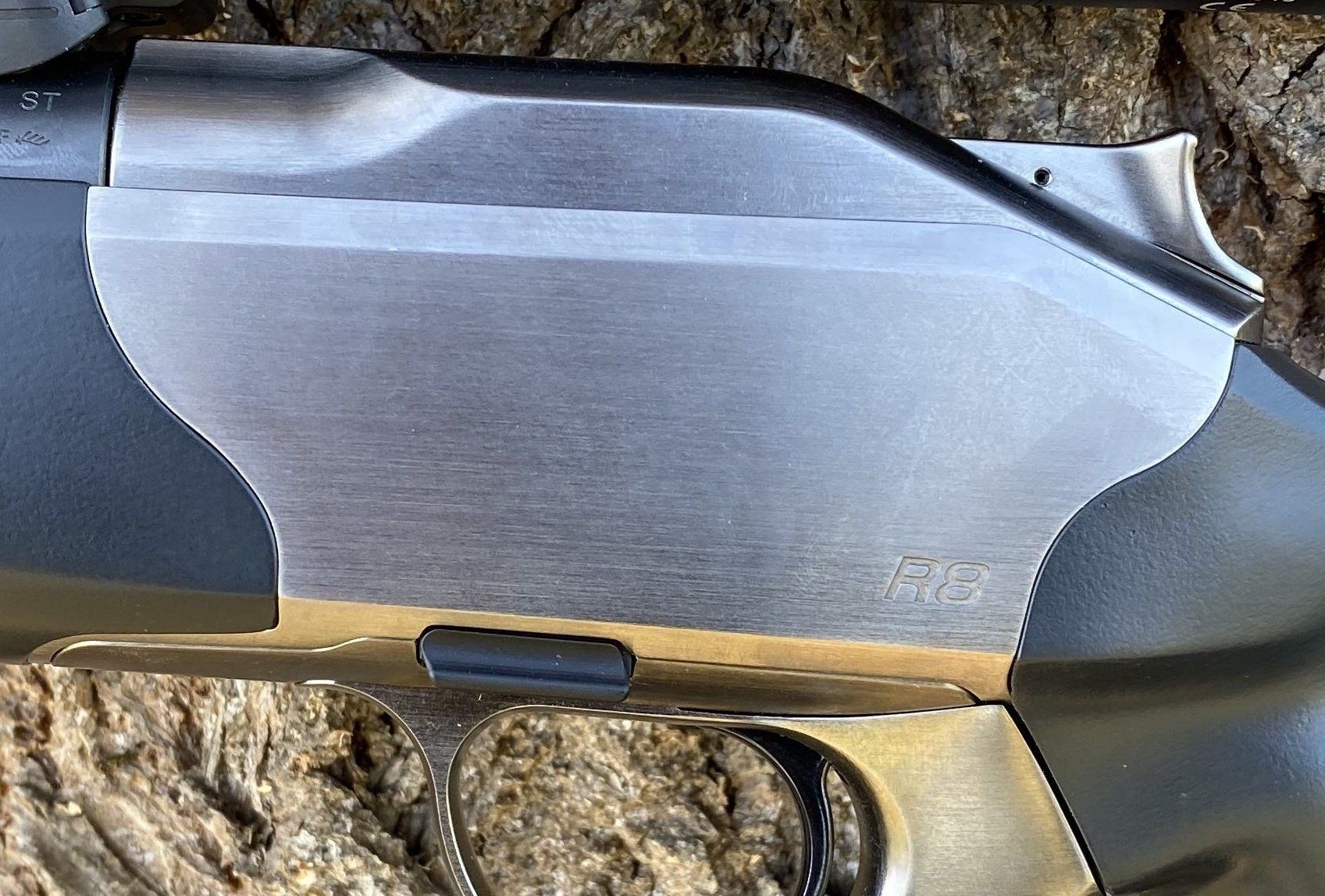

1.5 Raon mitta:

  • Digitaalisen lisäainevalmistusprosessimme avulla valmistamme erittäin tarkkoja järjestelmäkoteloliitoksia. Äärivälin toleranssi järjestelmälaatikon liitännöissä se on juuri ja juuri maks. 0,03 mm.
Raon koko

1.6 Paino:

  • Integroidusta kampasäädöstä huolimatta koko ASDM-tukki (kaikki tukin ruuvit mukaan lukien) on kevyt (noin 930–970 g).



1.7 Vakaus:

  • ASDM:n kehittämän ja patentoiman upotusprosessin ansiosta akselijärjestelmä saavuttaa poikkeuksellisen vakauden, mikä mahdollistaa sen käytön kaikki kaupallisesti saatavilla teollinen Laboratoriot Myös suuret kaliiperit ovat sallittuja!
  • Materiaali Tuotteidemme valmistusmateriaali on ASDM:lle erityisesti kehitetty erittäin luja muovi. 30 % hiilikuitupitoisuusTämä tekee haftingistamme erittäin Vakaa, mutta kevyt!

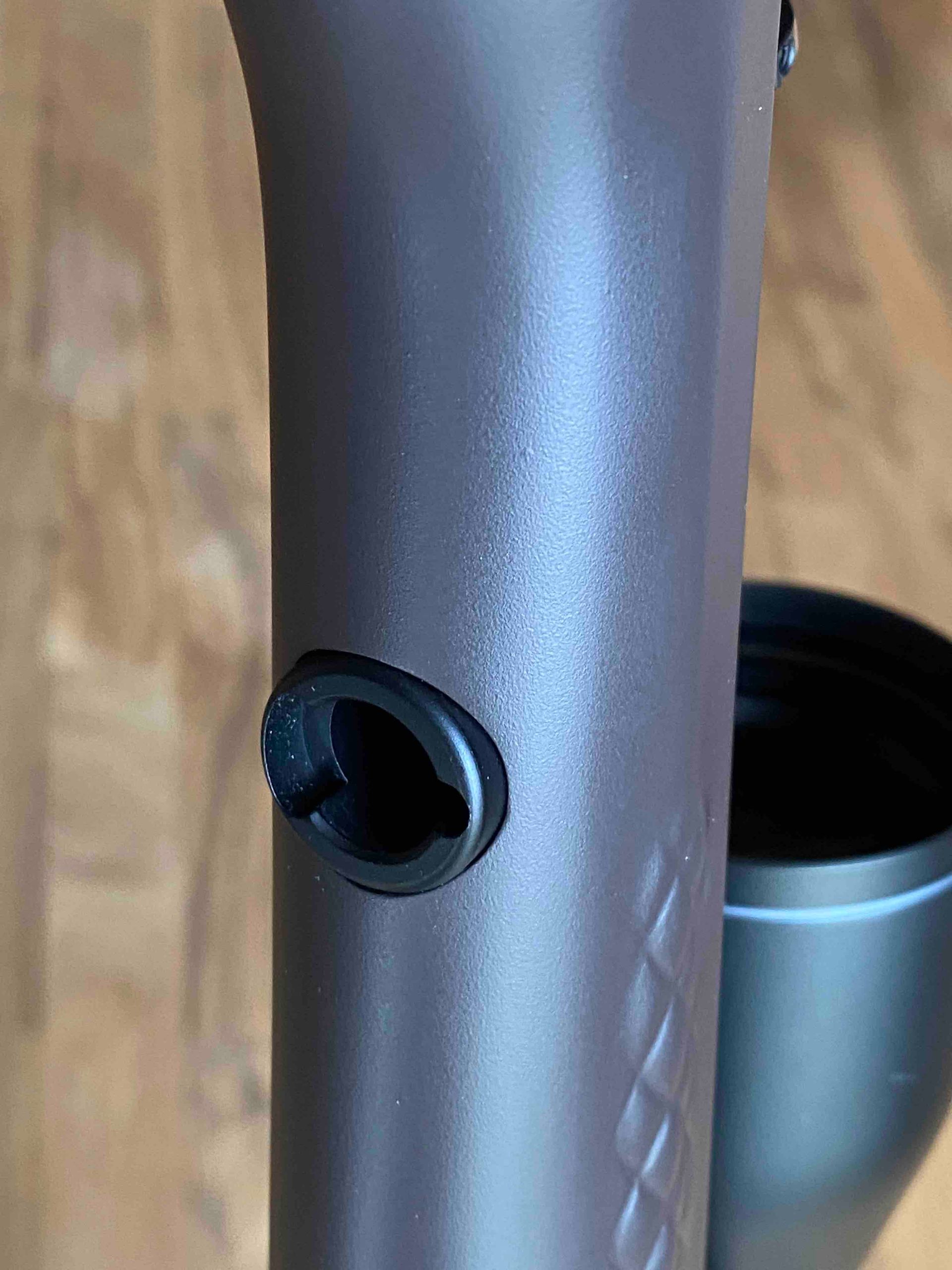

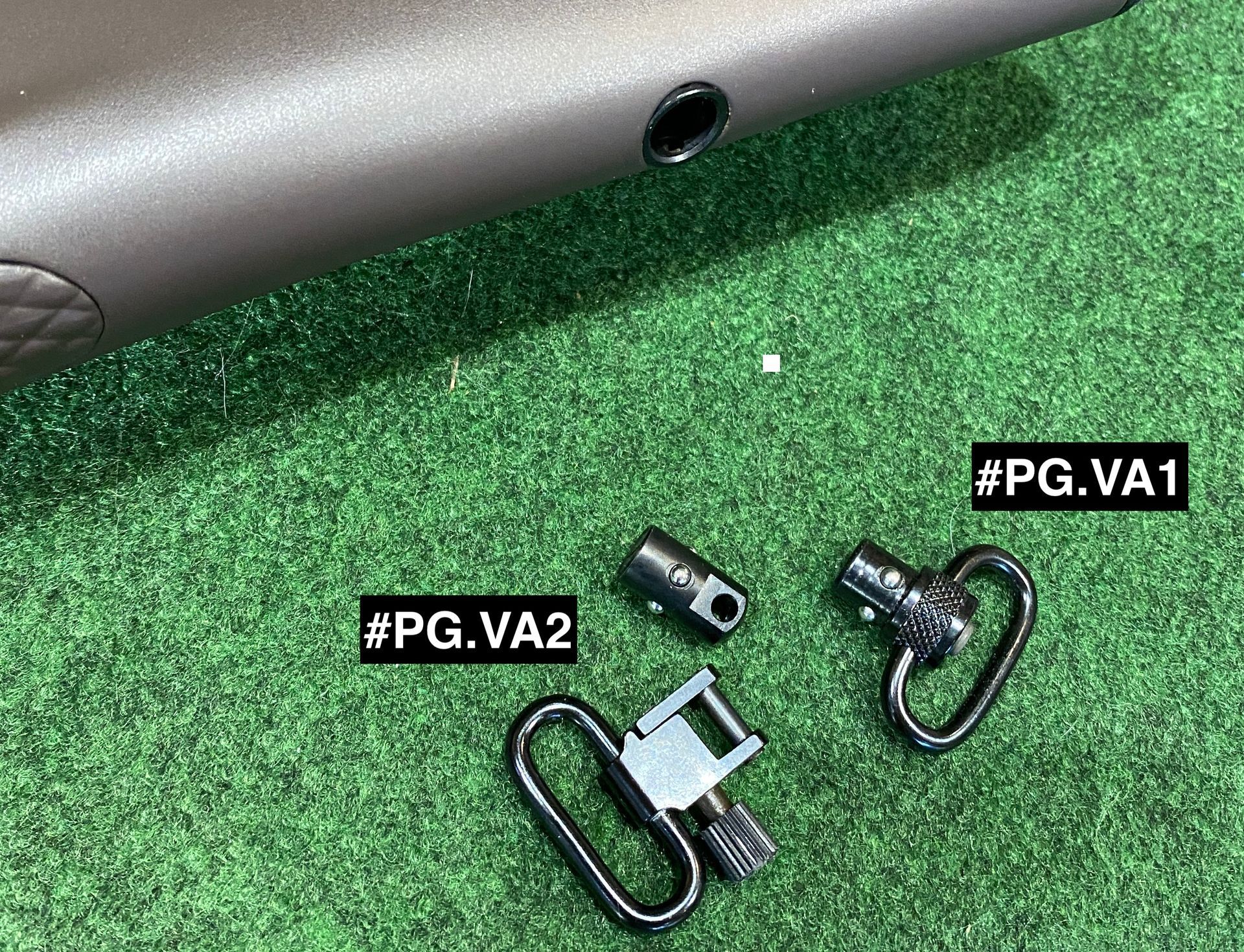

1.8 Hihnan kiinnitys:

  • Käytämme kiväärin hihnan/lenkin kiinnittämiseen Ø9,5 mm:n Phush&Go-järjestelmää, minkä ansiosta voimme joustavasti vastata asiakkaiden tarpeisiin. Tämä tarkoittaa, että valittavana on kaksi vaihtoehtoa.
  • Napsautettava painike, versio 1
  • Kiinnityssovitin, versio 2


ASDM:ssä on vakiona 3 kiinnitysrasiaa.

  • 1x Etuosa
  • 2x perätukan pohja ja yläosa (perän takaosa)
  • Suosittelemme #PG.VA1-versiota, koska sitä on helpompi käsitellä ja se mahdollistaa hihnalenkkien joustavan kohdistamisen tukissa ilman työkaluja.

2. Haptiikka

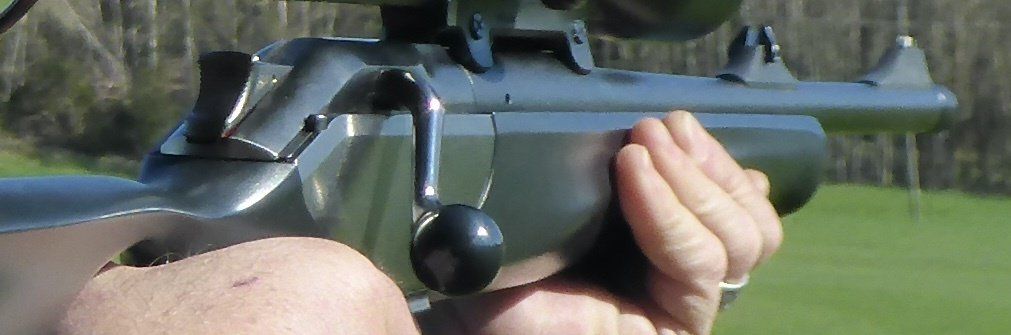

2.1 Haptinen etuosa:

  • Pidämme erittäin tärkeänä ergonomia Tukkimme suunnittelu perustuu siis etutukin muotoiluun, joka on varustettu tartuntakahvalla ja sopii siten Sopii yhtä hyvin vasen- ja oikeakätisille käyttäjille.

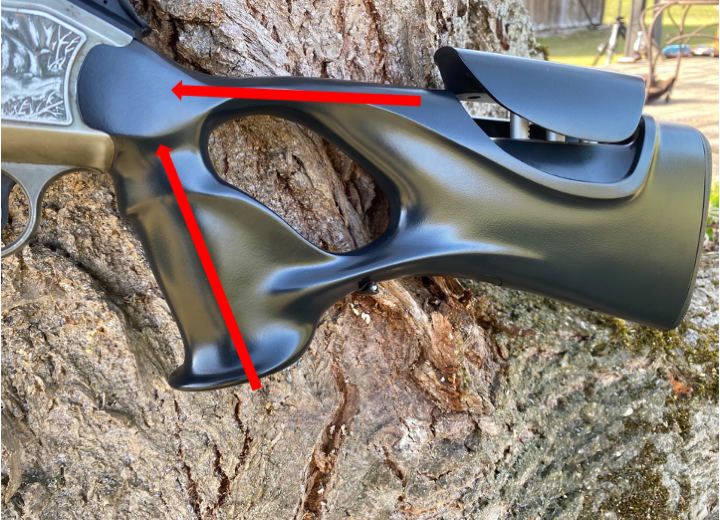

2.2 Haptinen perä:

  • Perätukissa on yleensä Pistoolin kahva Suunniteltu erityisesti siksi, että vain tämä muotoilu takaa ergonomisen, rennon ja kestävämmän asennon ampumisen aikana. Tämä perustuu monivuotiseen kokemukseemme ja on tuotefilosofiamme ydin.
  • Pistoolin kahva on muotoiltu siten, että se pienemmille ja isommille käsille erittäin hyvä ja pitävä ote tarjoaa tämän, koska sitä on saatavilla koossa S, M, L ja XL, jotka sopivat jokaiselle ampujalle.
  • Pistoolin kahvan geometria on mallinnettu käden luonnollisen muodon mukaan ja sopii siksi ergonomisesti ampujan käteen.
  • Vertaa itse valmistajan reikäkuviota ja... asdm-reikäseuraavissa kahdessa kuvassa. Tässä esimerkissä jousiampujalla on Käden koko L !
  • Mikä varsi mahdollistaa käden otteen kahvasta oikein ja tukevasti?


3. Säädettävä kampa / poskipala


3.1 Hyökkäys:

  • Koska metsästyskivääreitä ei yleensä enää ohjata yksinomaan avotähtäimien, vaan pikemminkin teleskooppitähtäimen tai punapistetähtäimen, perinteisen tukin poskikappale sijaitsee aivan liian alhainen asema asettamaan aseen turvallisesti ja sanan varsinaisessa merkityksessä tehokkaasti ja nopeasti. Tukin selkäosa on yläleuan alueella, eikä siksi tarjoa hyvää tukipistettä.
  • Meillä on ratkaisu optimaaliseen hyökkäykseen.

    • (katso galleria: hyökkäys vertailussa).


Hyökkäys verrattuna

Klikkaa kuvaa avataksesi gallerian:

Ratkaisu:

  • Yksilöllisesti säädettävä peräkärki ASDM:ltä.
  • Lähestymistapamme on sijoittaa poskikappale ainoaan oletettavasti järkevään kiinteään pisteeseen kasvojen lateraalisella puoliskolla, poskipää!
  • Tämä näkyy selvästi myös siinä, Video, nopea toisto.



  • Tavoitteenamme oli... täysi toiminto ...ssa Pakara että integroida, niin että muotoilu säilyttää edelleen perinteisen ja elegantin hoikan ulkonäön.
  • Takaosassa ei KickStopia asennettavaksi se yksi sille Tarvittava tila käytettiin säädettävän kamman mekanismin sijoittamiseen.


Ohjaus:

  • Laajennustoiminto on käytössä säätönuppi käytetään akselin alapuolelta.

    Vaimennus:

    • Poskipala on pidennetty alhainen melutaso, koska olemme integroineet mekanismin, joka vaimentaa nostoliikettä.


3.2 Nopea toisto:

  • The nopea ja luotettava toisto on ehdottomasti Kohotettu kruunu varmistaa, että kohde pysyy tarkennettuna!
  • Peukaloa ei tarvitse irrottaa kahvan syvennyksestä. Näin liipaisinasentoon palaaminen onnistuu nopeasti ja turvallisesti! (katso video alta)

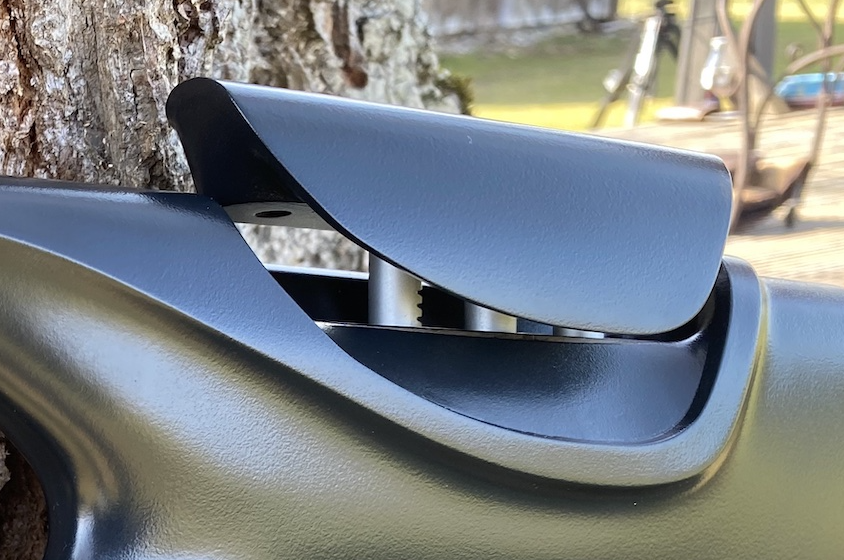

3.3 Miten se toimii?

  • Korkeusrajoitin, jota voidaan säätää yksilöllisesti haluttuun jatkekorkeuteen, asetetaan myös toistettavalla tarkkuudella tällä säätönupilla. Akselia voidaan säätää takaisin sisäänpäin 2,5 mm:n välein erikseen mukautua joustavasti ampujan ergonomisiin vaatimuksiin ja kulloiseenkin metsästystilanteeseen (esim. paikallaan metsästys, ajojahti, hiipiminen, vuorijahti, jälkijahti tai kaukolaukaus sekä erilaiset tähtäyslaitteet avotähtäimistä suuriin kiikaritähtäimiin).
  • Maksimi Jatkeen korkeus määrät 35 mm.
  • Akselin vetäminen kokonaan taaksepäin tapahtuu painamalla ohjauspainiketta kokonaan sisään.
  • Jos painiketta pidetään pohjaan painettuna, pysäytysyksikkö lukkiutuu samanaikaisesti paikalleen.
  • Nyt akseli voidaan työntää haluttuun korkeuteen.
  • Kun säätönuppi vapautetaan, tukipysäytin on paikallaan ja olet asettanut jatkeen halutulle korkeudelle. Tämä asento pysyy, kunnes sitä säädetään uudelleen.
  • Nyt ohjauspainiketta voi painaa vain puoliväliin, jotta tukin voi asettaa kokonaan takaisin.
  • Jos nyt painat ohjauspainiketta uudelleen vain kevyesti, akselin takaosa työntyy automaattisesti ulos vain esiasetettuun asentoon (muistitoiminto).

    • (katso video alta)

    • Pidennetty tukikampa on kiinnitetty hienostuneella mekanismilla. täysin rekyylitön paikallaan pysynyt!

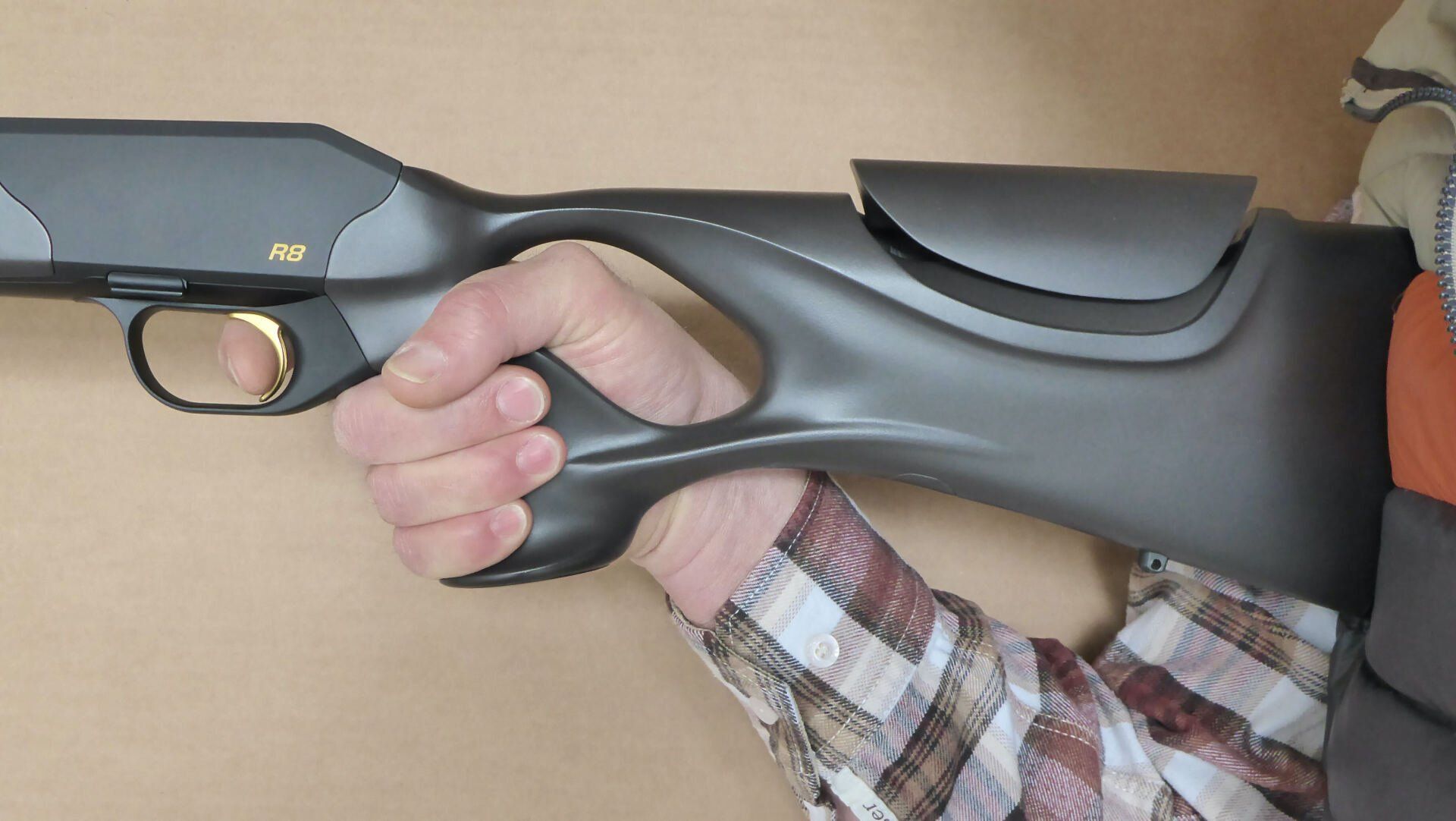

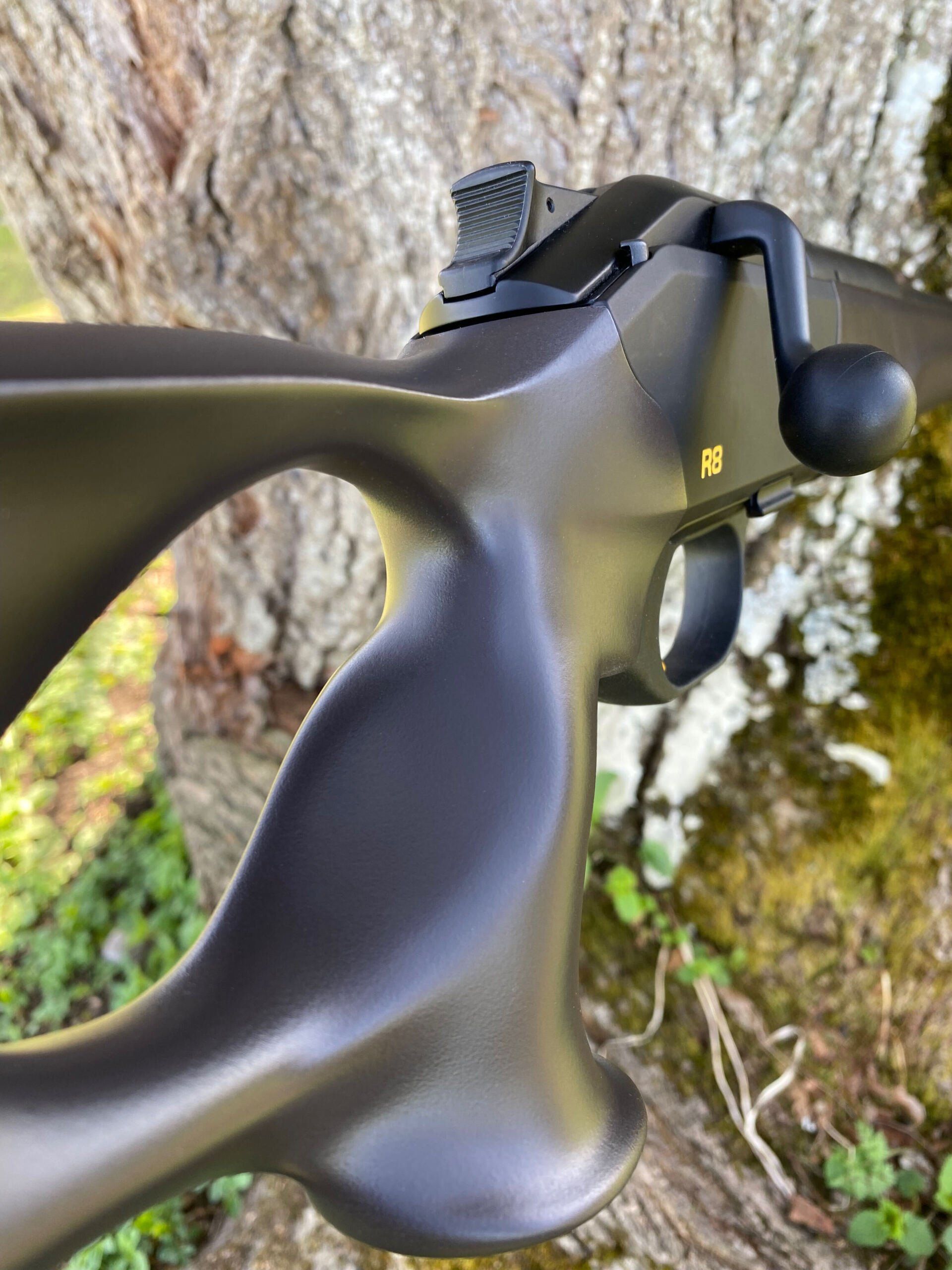

4. Pistoolin kahva:

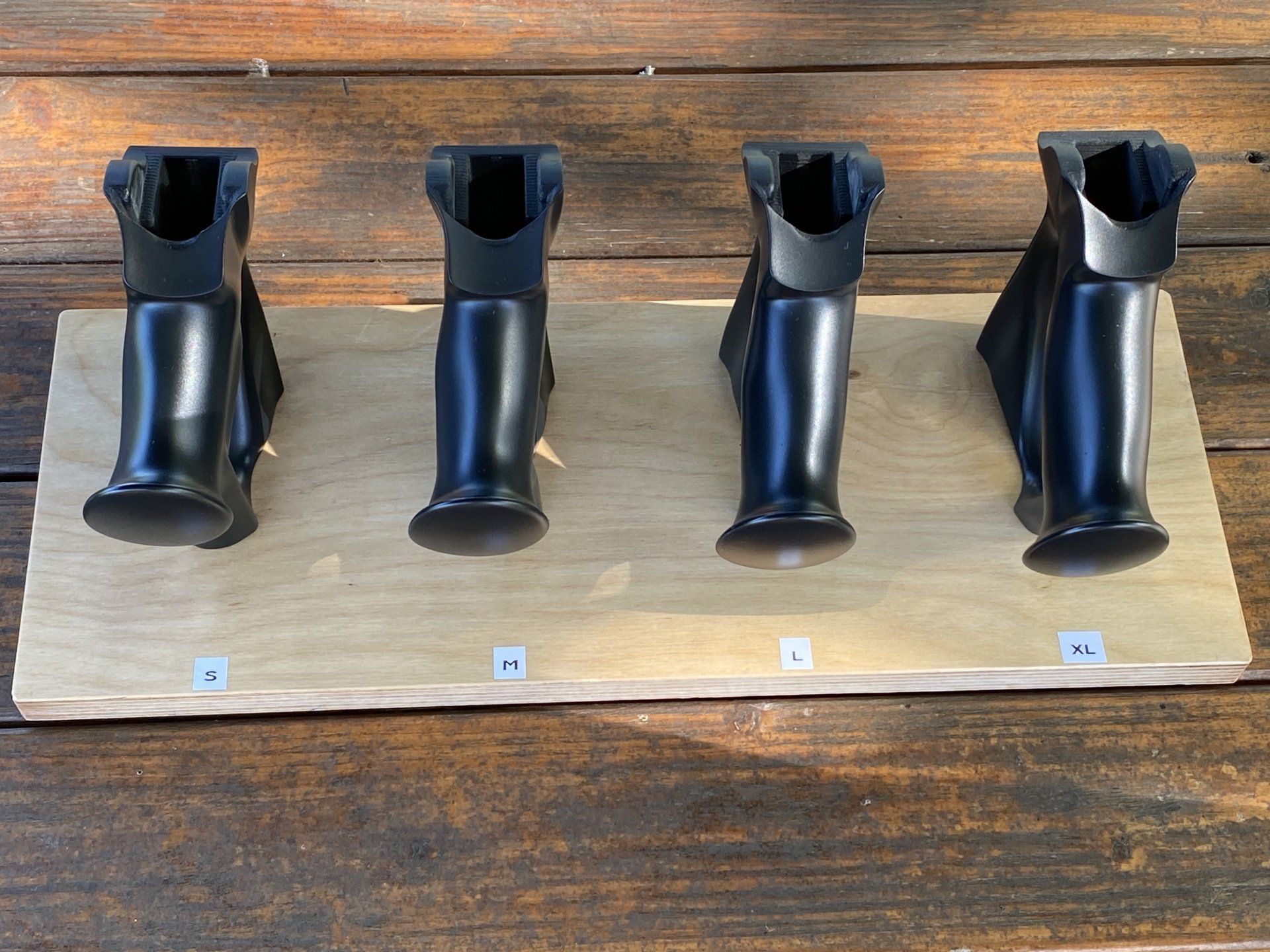

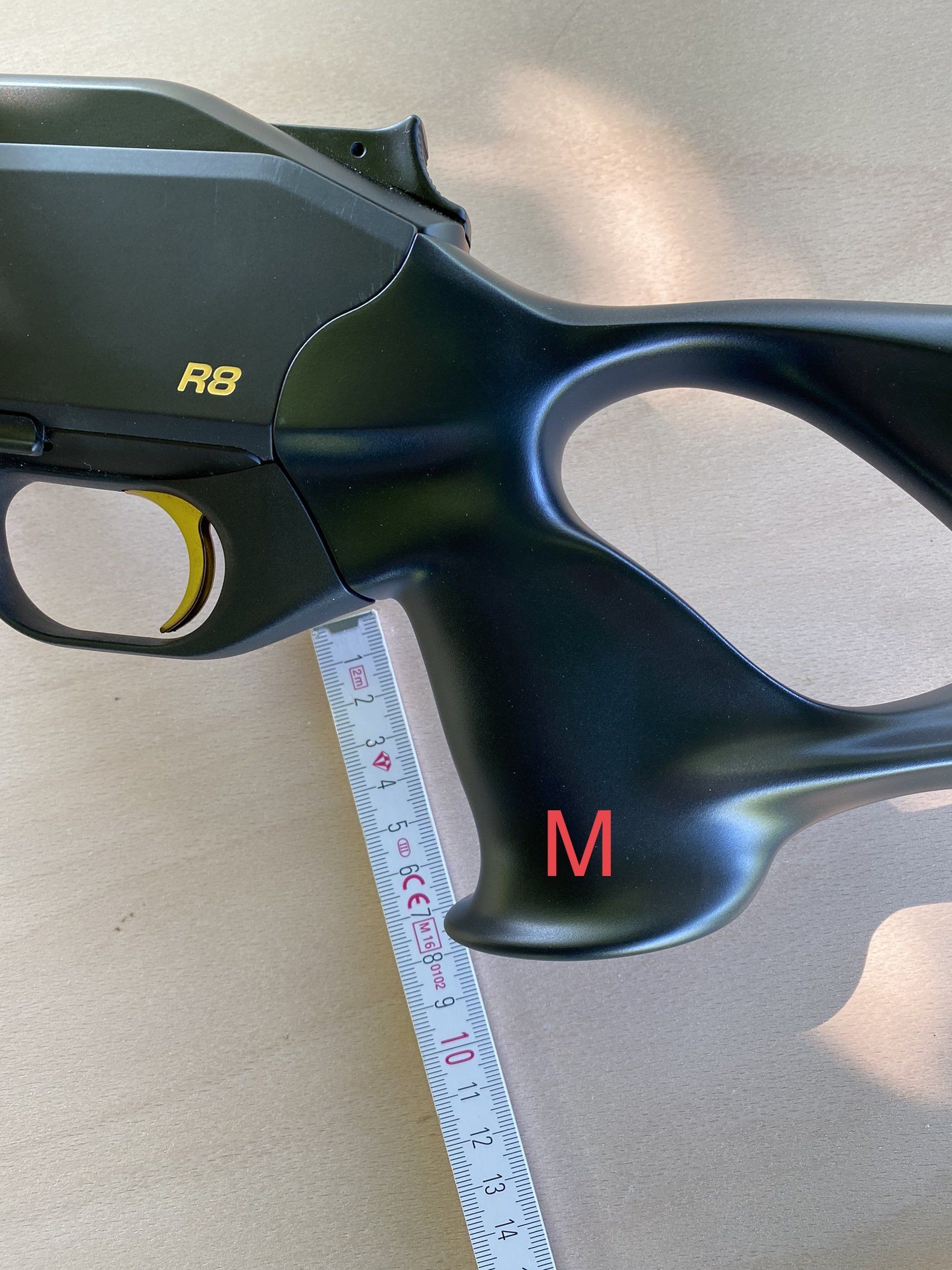

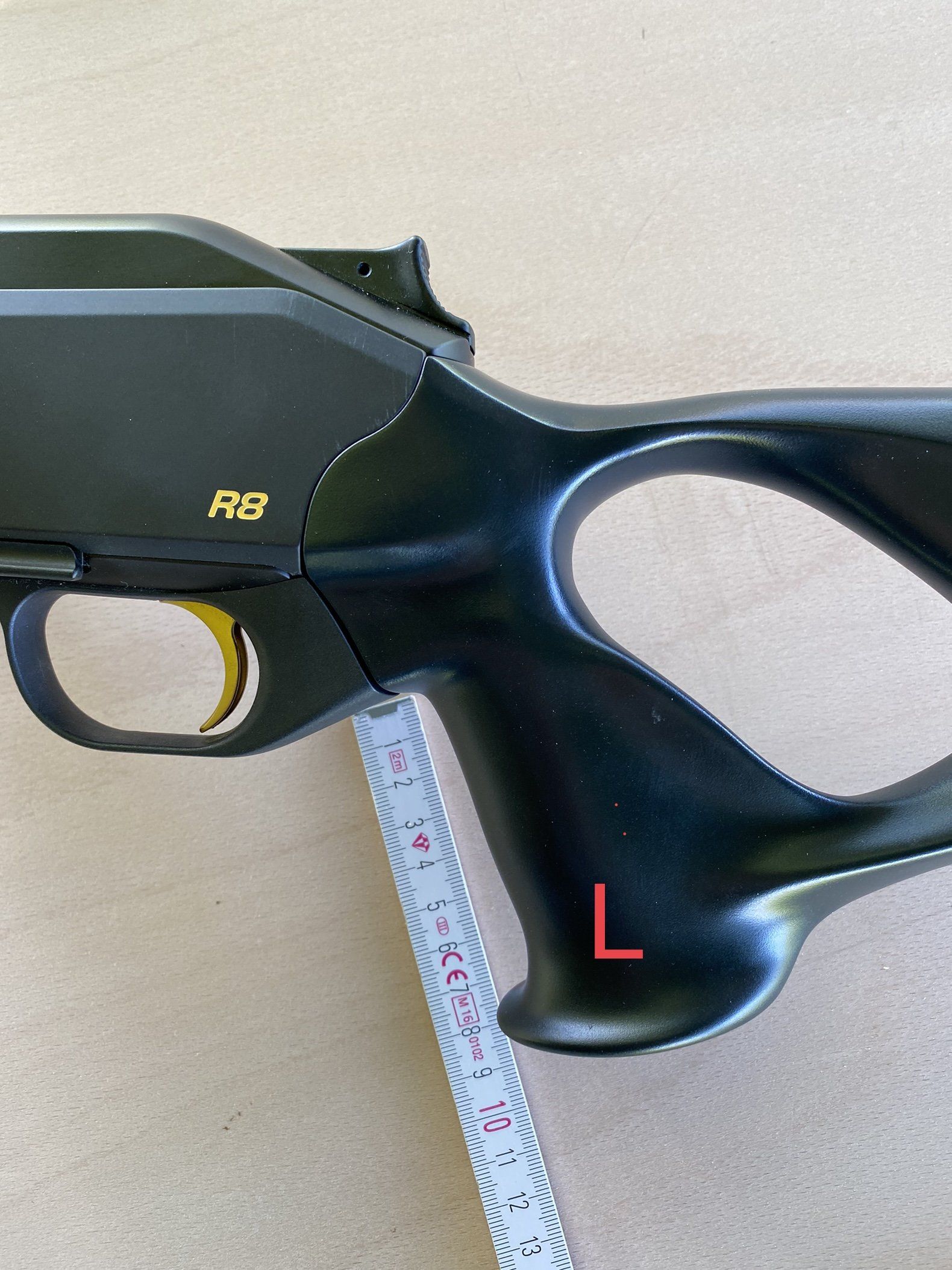

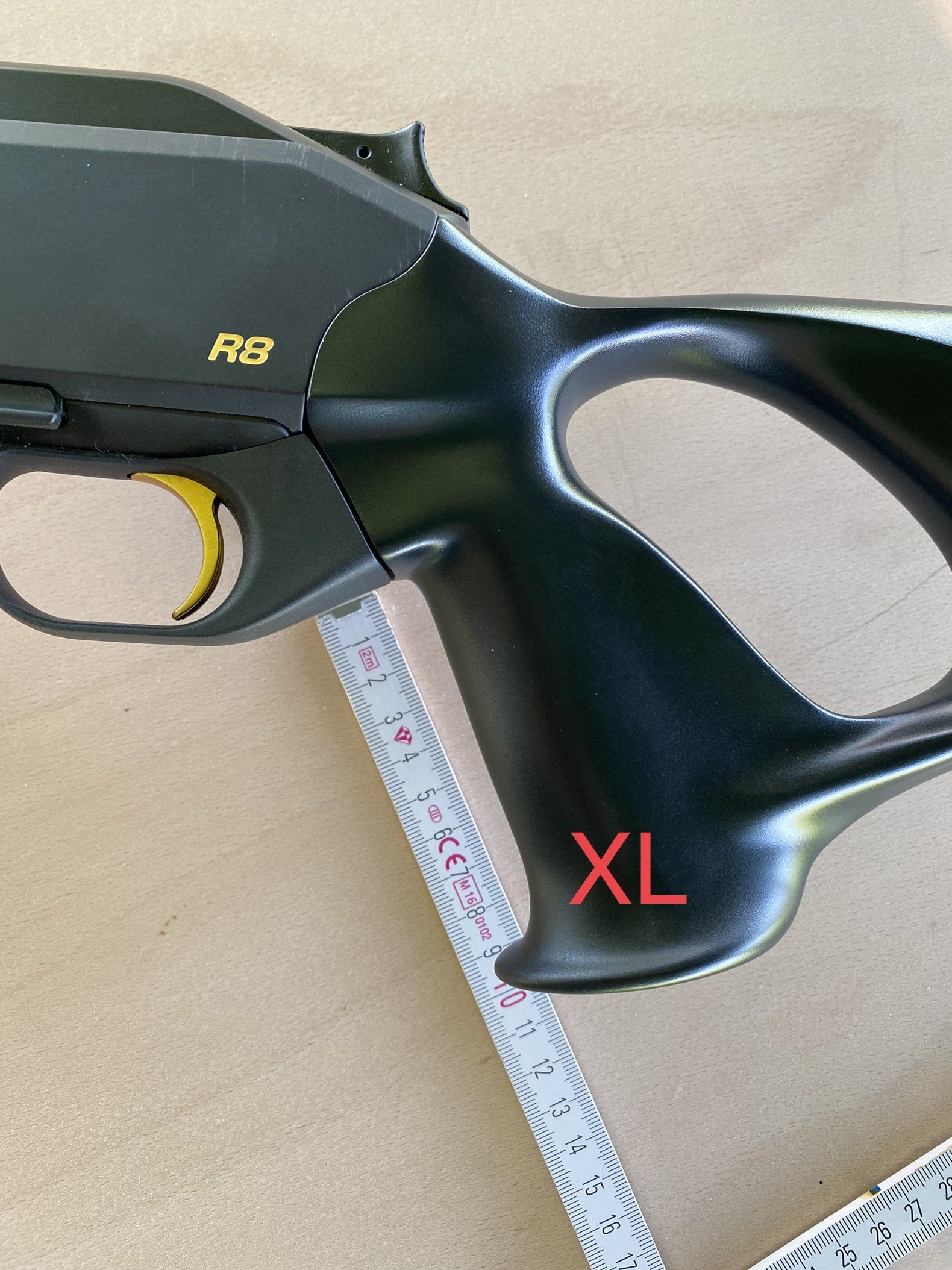

4.1 Neljä eri mäntäkahvan kokoa: S, M, L, XL

  • On hyvä syy, miksi vaatteita ei ole saatavilla vain koossa M tai kenkiä koossa 42.
  • Meillä kaikilla on erikokoiset kädet, jotkut pienet ja herkät, toiset suuret ja vahvat!
  • Asetta on pidettävä rennossa ja turvallisessa asennossa, jotta oikeaa hetkeä hyvän osuman tekemiseen voi odottaa pidempään.
  • asdm tarjoaa oikean vakiogeometrian kaikille ja siten myös oikean männänkahvan koon!
  • Saatavilla on neljä erikokoista kahvaa: S, M, L ja XL.
  • Haluaisimme myös mainita Naiset olivat tarkoitettu, jotka kokemuksemme mukaan löytävät ensisijaisesti oikean koon koosta S ja enintään koosta M!

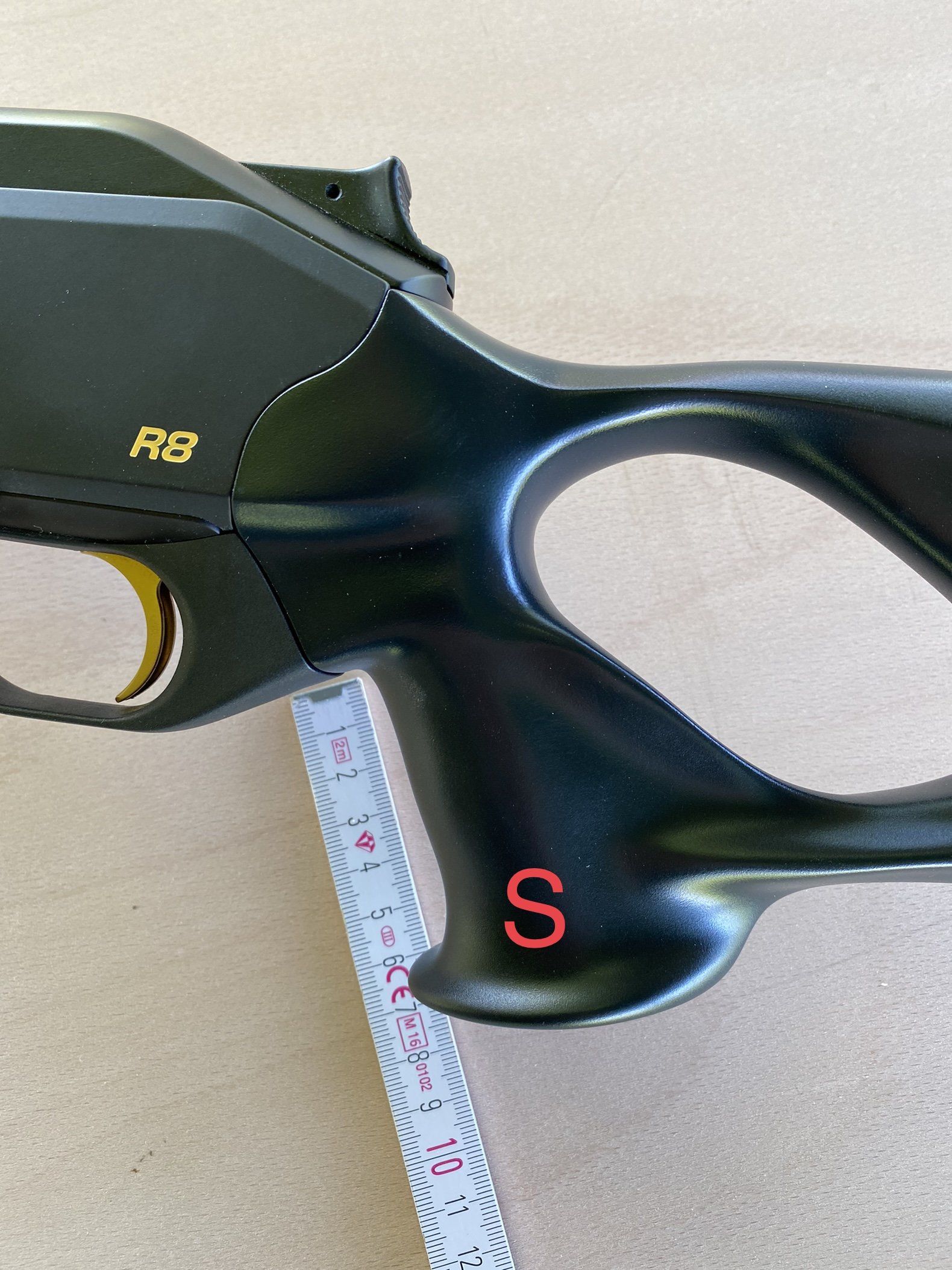

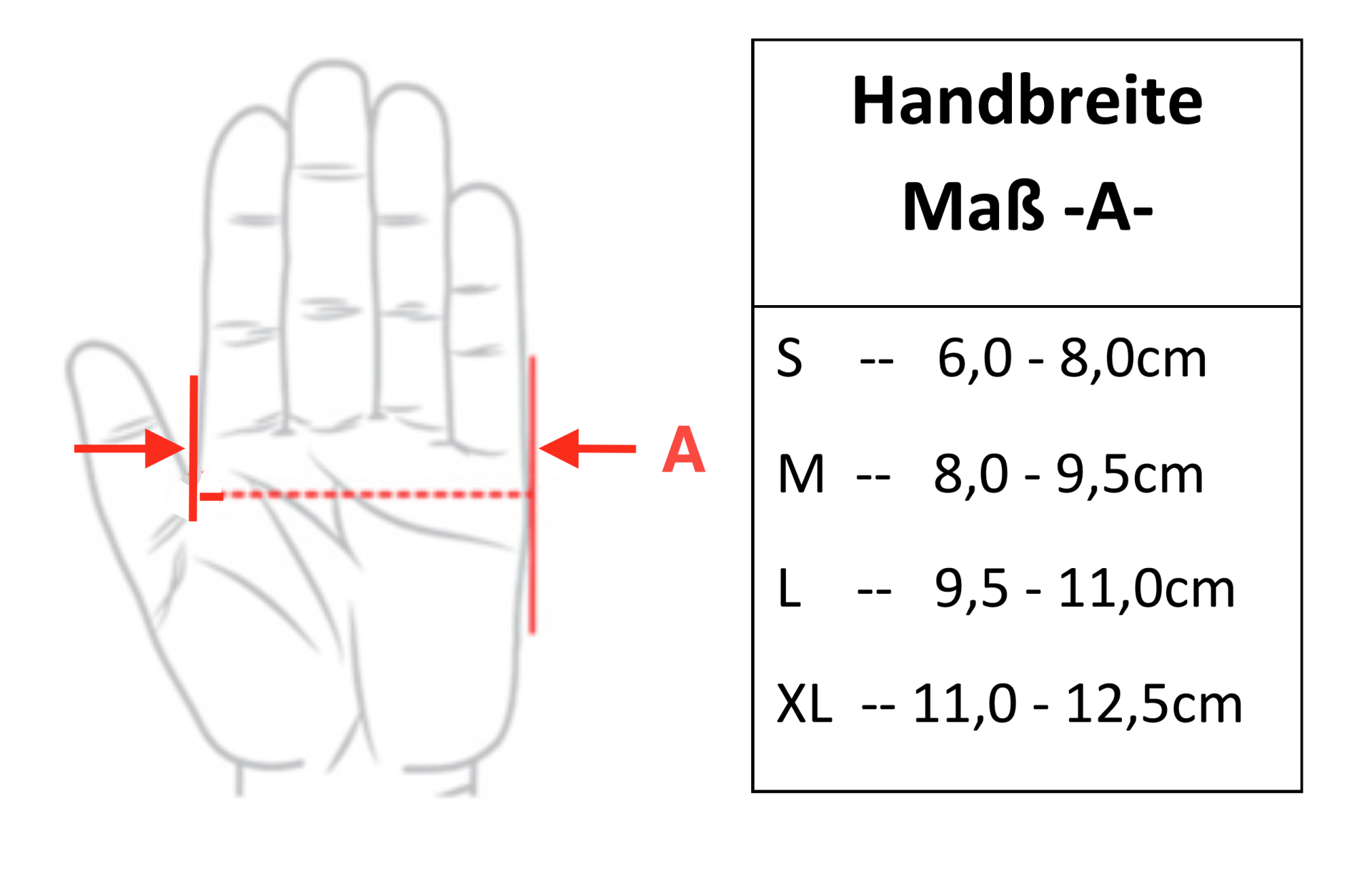

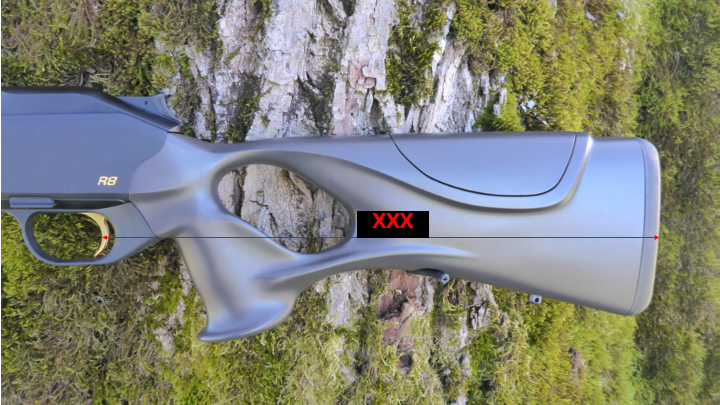

4.2 Kokotaulukko Kahvojen koot:

  • Kohti Päätöksentekoapu onko meillä Kokotaulukko kehitetty antamaan sinulle ohjeita oikean koon löytämiseksi.
  • Suosittelemme: Jos mitattu kokosi on täsmälleen kahvan koon ylärajalla, valitse seuraavaksi suurempi koko.
  • Sinun tulee aina miettiä, ammutko ensisijaisesti vai otatko ampuma-asennon käsineet kädessä vai ilman.


Avaa galleria napsauttamalla kuvaa:

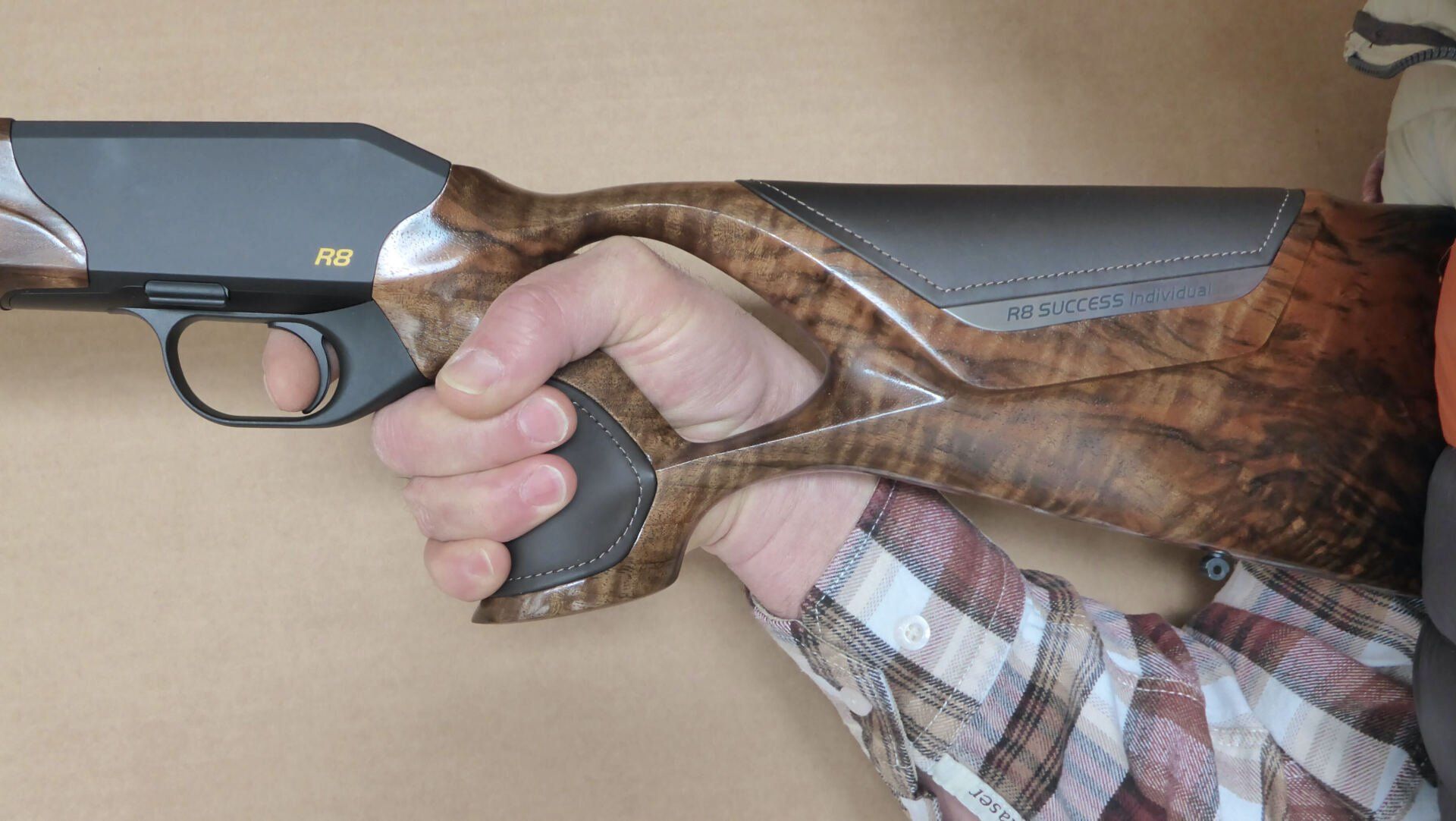

Vertaa itse:

  • Yritämme havainnollistaa eroa tavalliseen varrenvetoon visuaalisella vertailulla. (katso alla oleva painike), tietenkin se on vielä vakuuttavampaa, jos pidät ASDM-akselia omissa käsissäsi.
  • Varaa aika meille, neuvomme mielellämme tiloissamme.


vertailutestiä varten

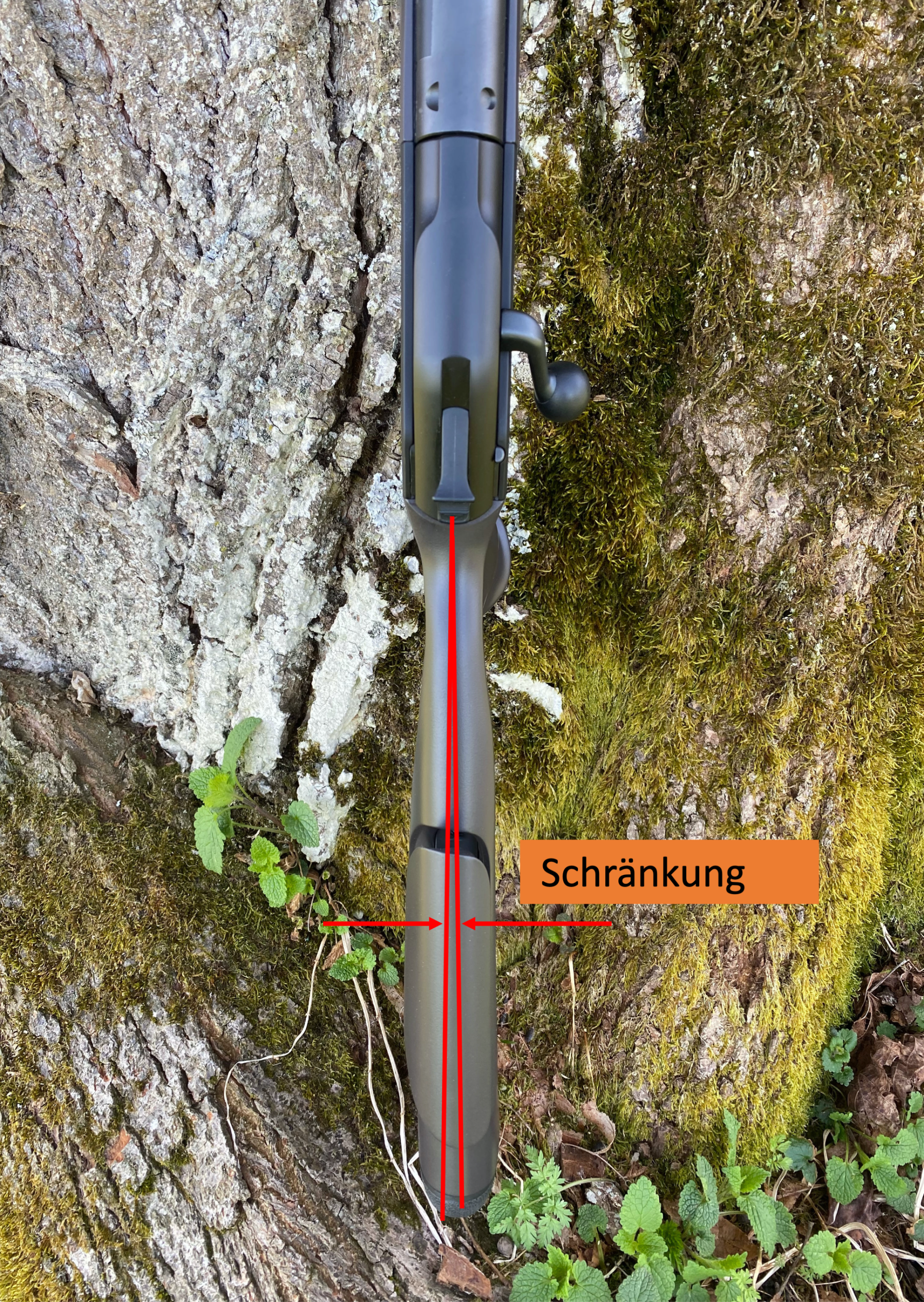

5. Varastosarja:

  • Peräosa on kulmassa sivulle ergonomisemman olkapään asennon aikaansaamiseksi, mikä vähentää ampujan niskaan kohdistuvaa rasitusta. Tämä varmistaa optimaalisen olkapään asennon.

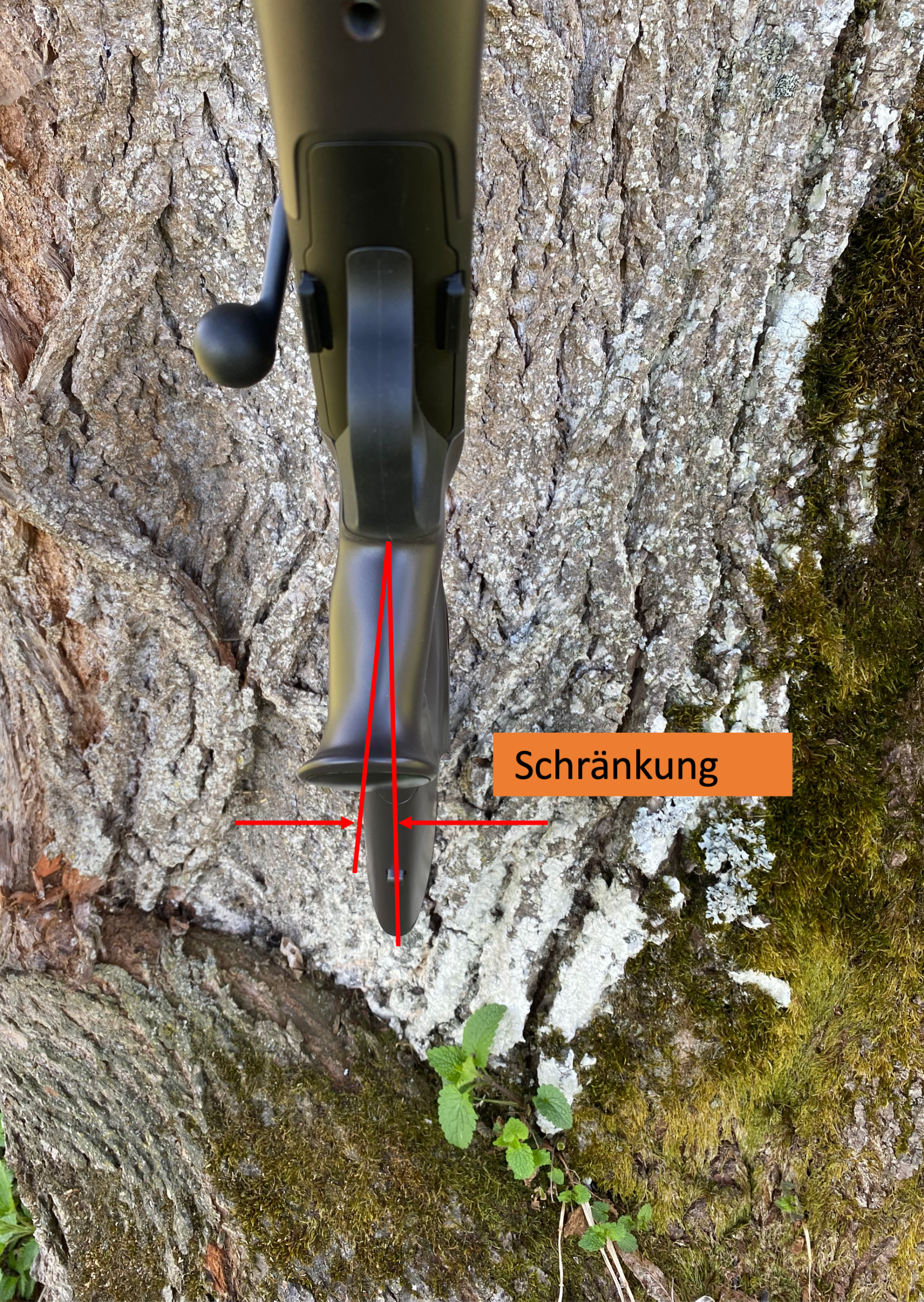

  • Pistoolin kahva on kulmassa ulospäin, jotta käden asento ampuma-asennossa olisi luonnollisempi.

6. Perän pituus:

  • Toimitamme akselipituuksia 360 mm - 390 mm (erikoispituuksia saatavilla pyynnöstä).

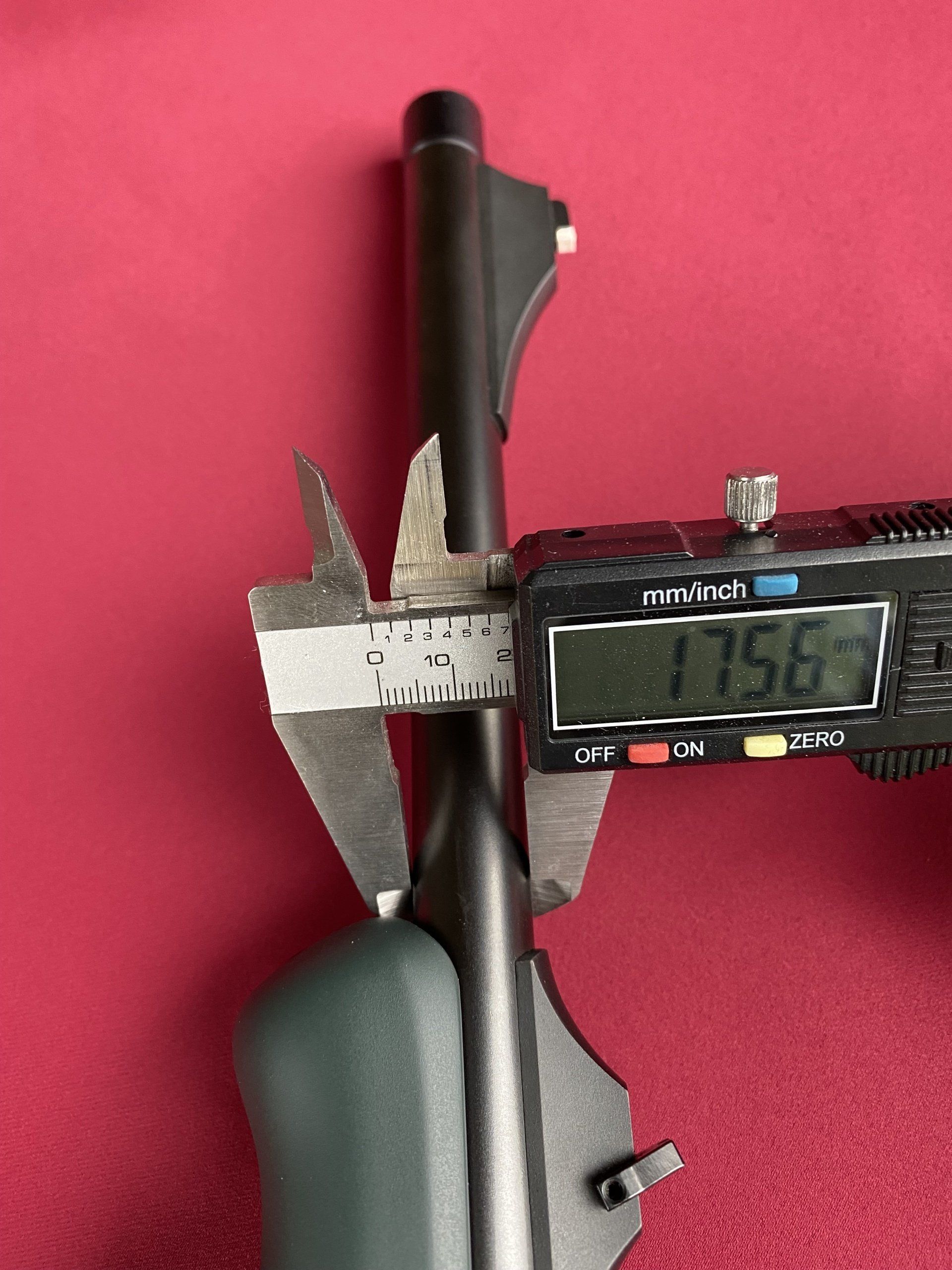

7. Tynnyrin halkaisija:

  • Etutuki on saatavilla R93- ja R8 Blaser-piippuihin halkaisijoilla 17 mm (metsästys), 19 mm (puolimetsästys), 21 mm (safari) ja 31 mm (R8 Silence). (Erikoiskokoja saatavilla pyynnöstä, esim. Atzl- tai Chrissen-piippuihin.)




Mikä on aseesi piipun halkaisija?

Koska piipun ulkohalkaisija on tyypillisesti kapeneva ja sitä on saatettu lyhentää, mittaa piipun etuosan päätymitta viitteeksi ja valitse tilauksessasi sopiva indeksimerkintä! (Katso seuraavaa esimerkkiä: mitattu arvo on 17,56 mm, sopiva indeksi on tilauslomakkeessa #DM17.)

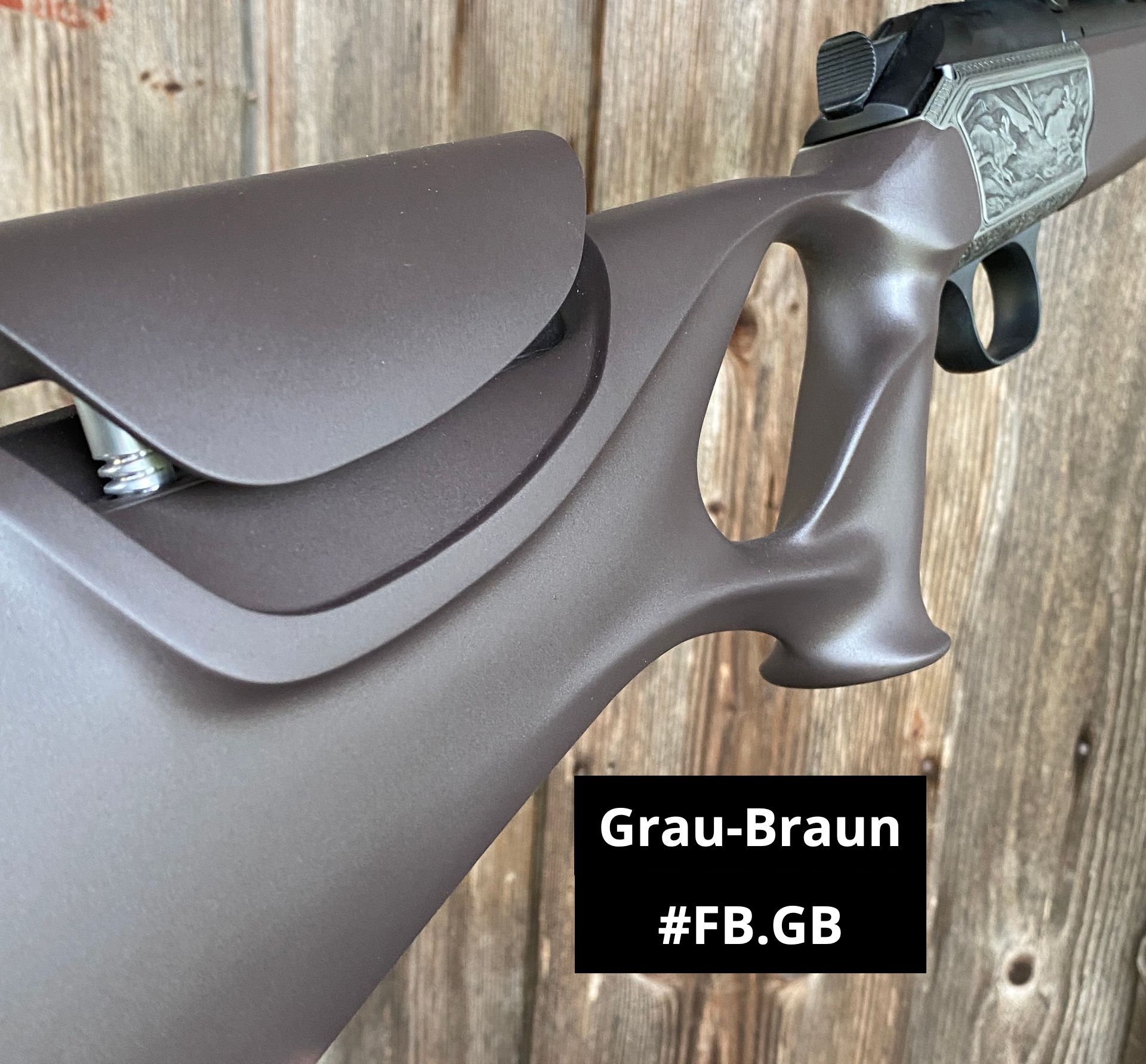

8. Värit:

  • Vakiovärejä on saatavilla seitsemän (katso värigalleria).

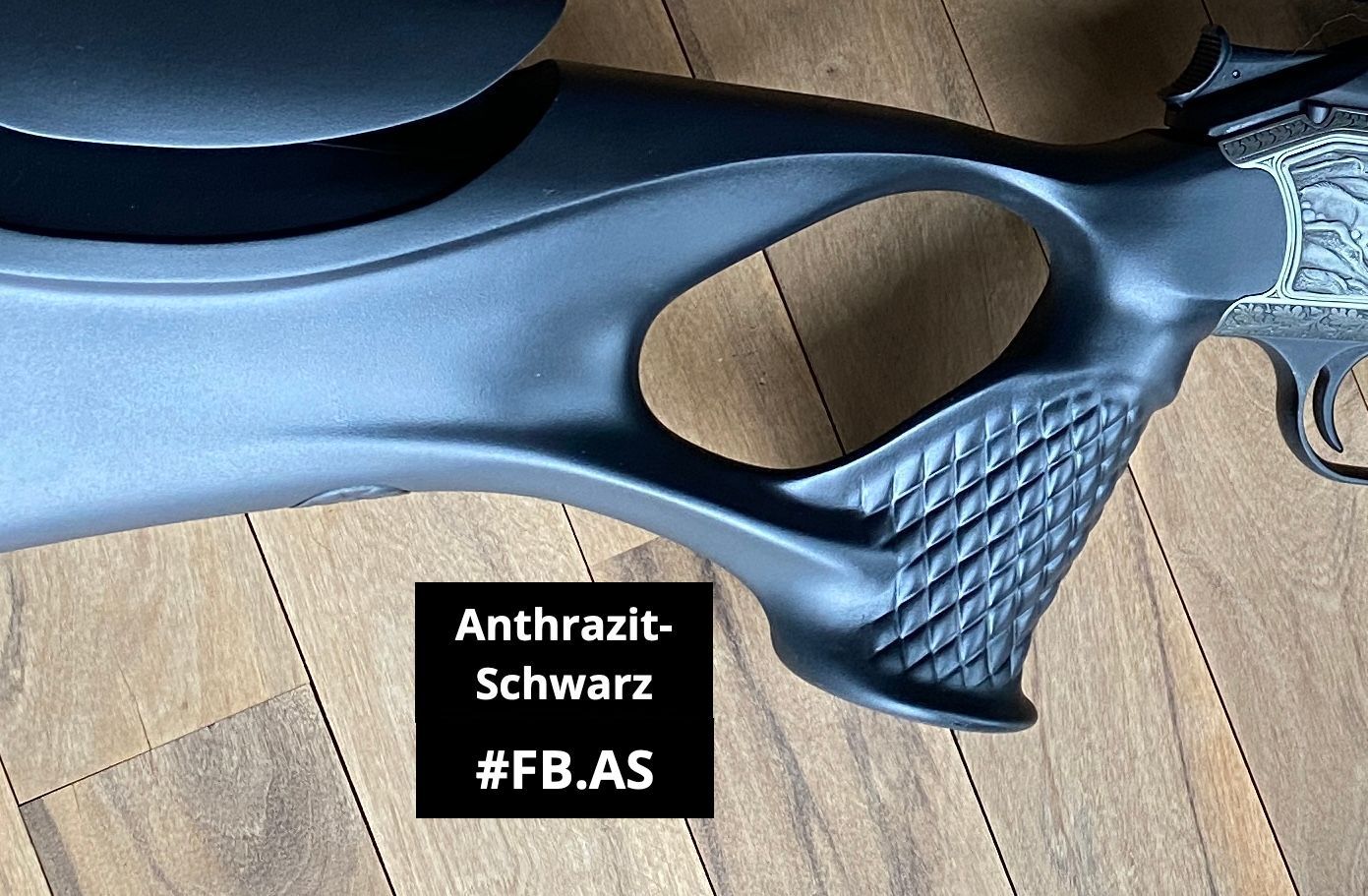

  • Antrasiitti-musta
  • Harmaanruskea

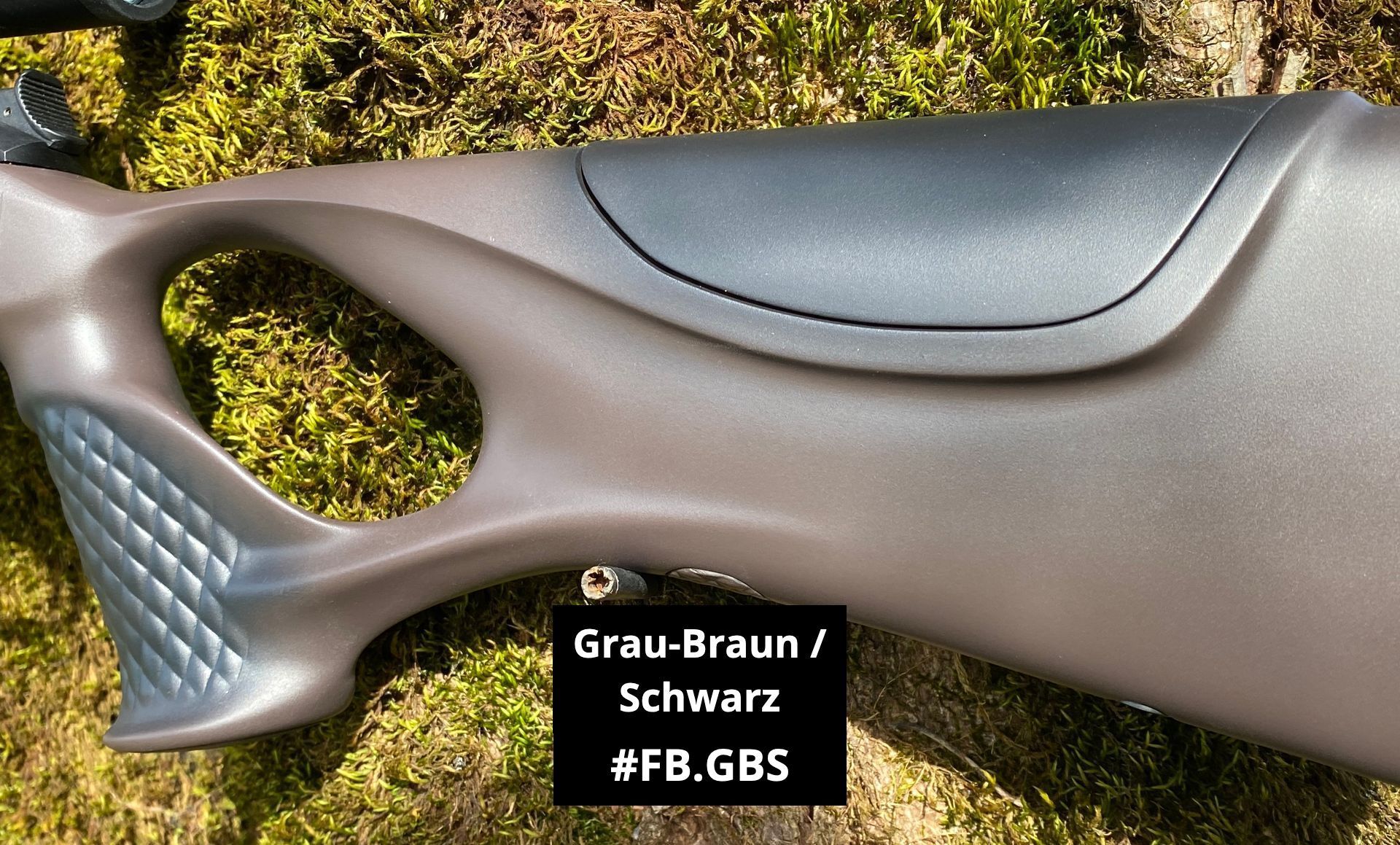

  • Harmaanruskea/musta kahva-alueella ja poskikappaleessa

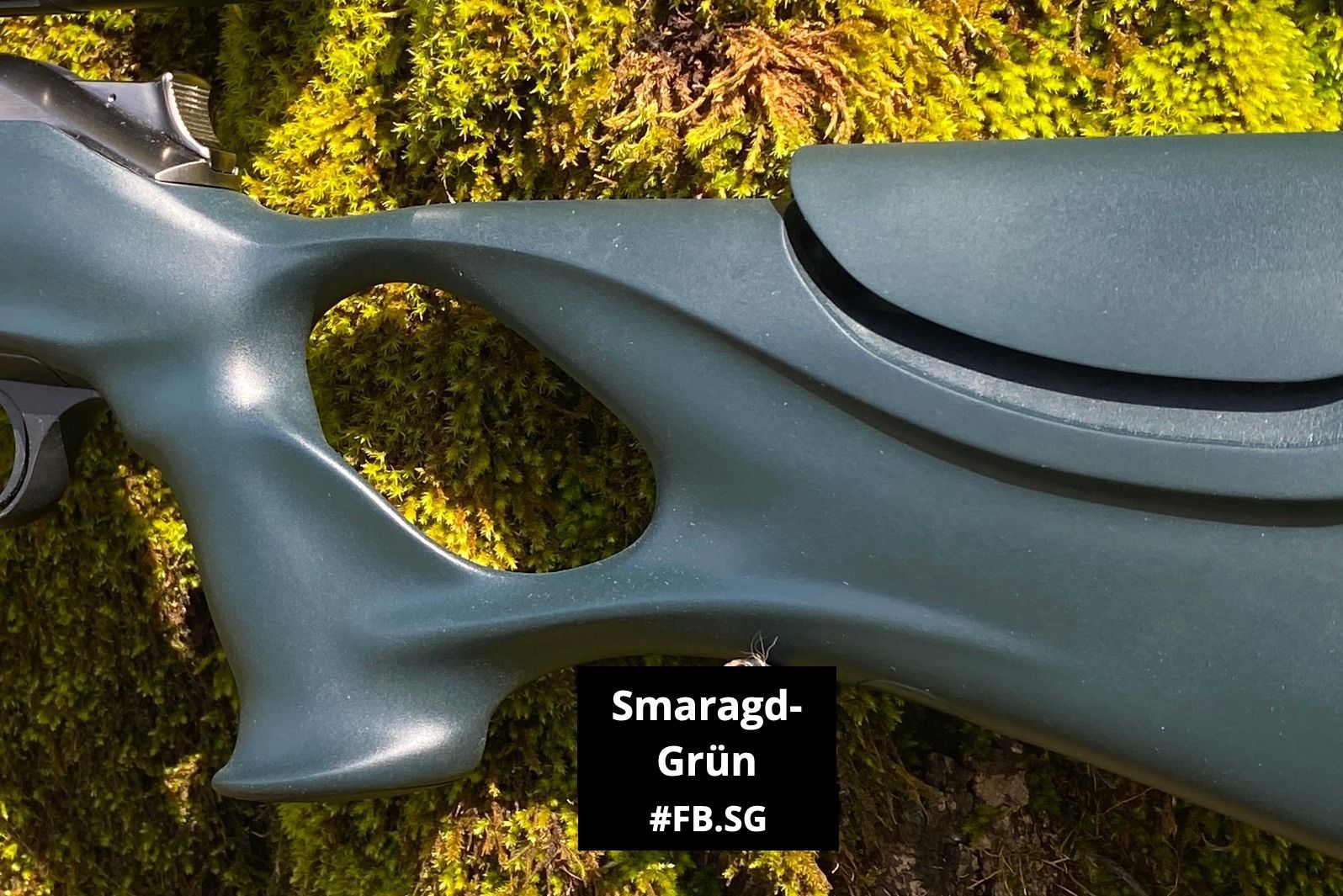

  • Smaragdinvihreä
  • Smaragdinvihreä/musta kahva-alueella ja poskikappaleessa
  • Bordeaux'n punainen
  • Bordeaux'n punainen/musta kahva-alueella ja poskikappaleessa

(Erikoisvärejä saatavilla pyynnöstä)


Värigalleria

Avaa galleria napsauttamalla kuvaa:

Näytä enemmän

9. Pistoolin kahvan suojus:

  • Jokainen kiväärin tuki on ilmaiseksi Toimitetaan asdm-logolla ja asiakkaan henkilökohtaisilla nimikirjaimilla.
  • Tämä antaa metsästyskiväärillesi yksilöllisen ja henkilökohtaisen ilmeen.


10. Ääni:

  • ASDM-varsi kuulostaa ei ontto kuten yleensä muovi- tai hiilikuituvarsien tapauksessa, koska Se ei ole ontto!
  • Pikemminkin tylsä ja laadukas kuin puinen tukinTämä saavutetaan erityisellä rakennesuunnittelulla ja välttämällä tarpeettomia onteloita kuilun sisällä.
  • Mutta, Vertaile ääntä itseSeuraavassa videossa olemme esitelleet akustisen vertailun! Järjestyksessä:
  • puinen varsi
  • asdm-akseli
  • Muovinen varsi.


Ääni päälle!

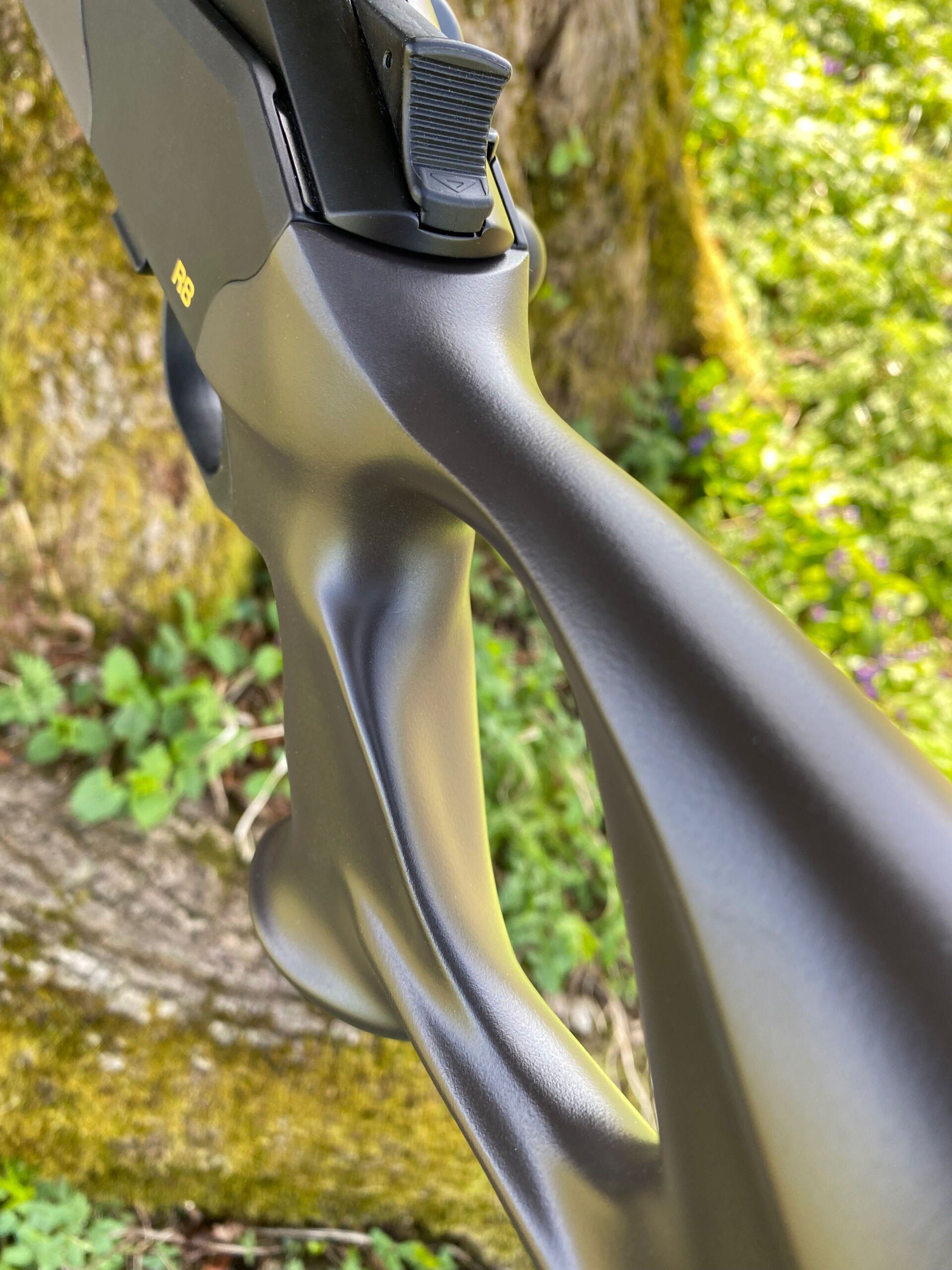

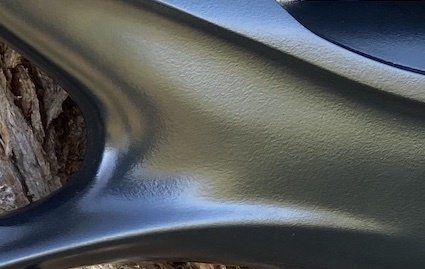

11. Pinta:

  • Pinta on päällystetty erittäin kestävä ja pitävä Pinnassa on teksturoitu pinta, joka tuntuu samettisen pehmeältä, vaikka se ei olekaan pehmeän tuntuinen pinnoite. Uusi, erityisesti tuotettamme varten kehitetty 2K-pinnoite levitetään mattapintaisena.
  • ASDM-akselit ovat erittäin helppohoitoisia ja naarmuuntumattomia, ja ne voidaan puhdistaa pehmeällä, vedellä kostutetulla liinalla.

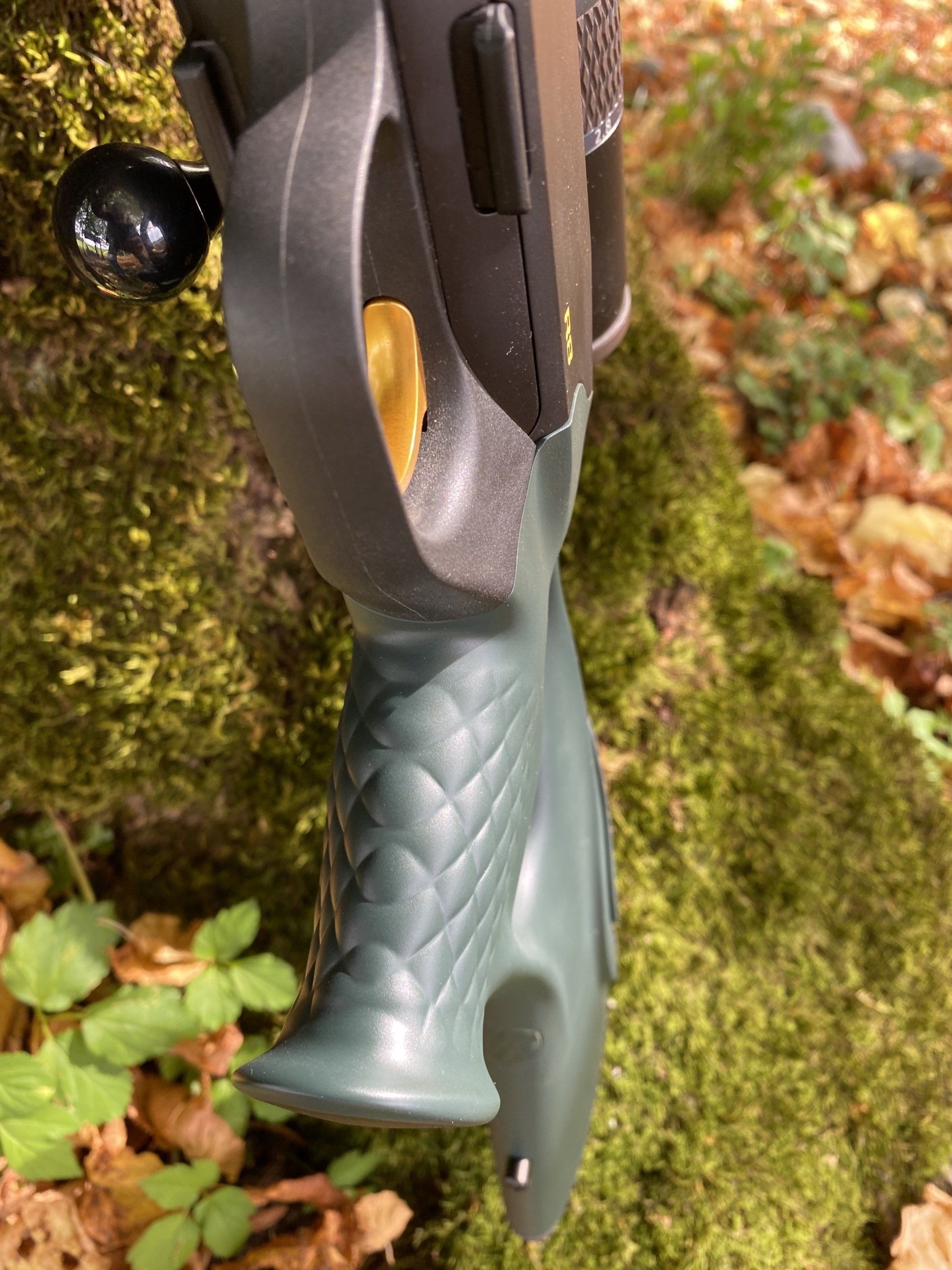

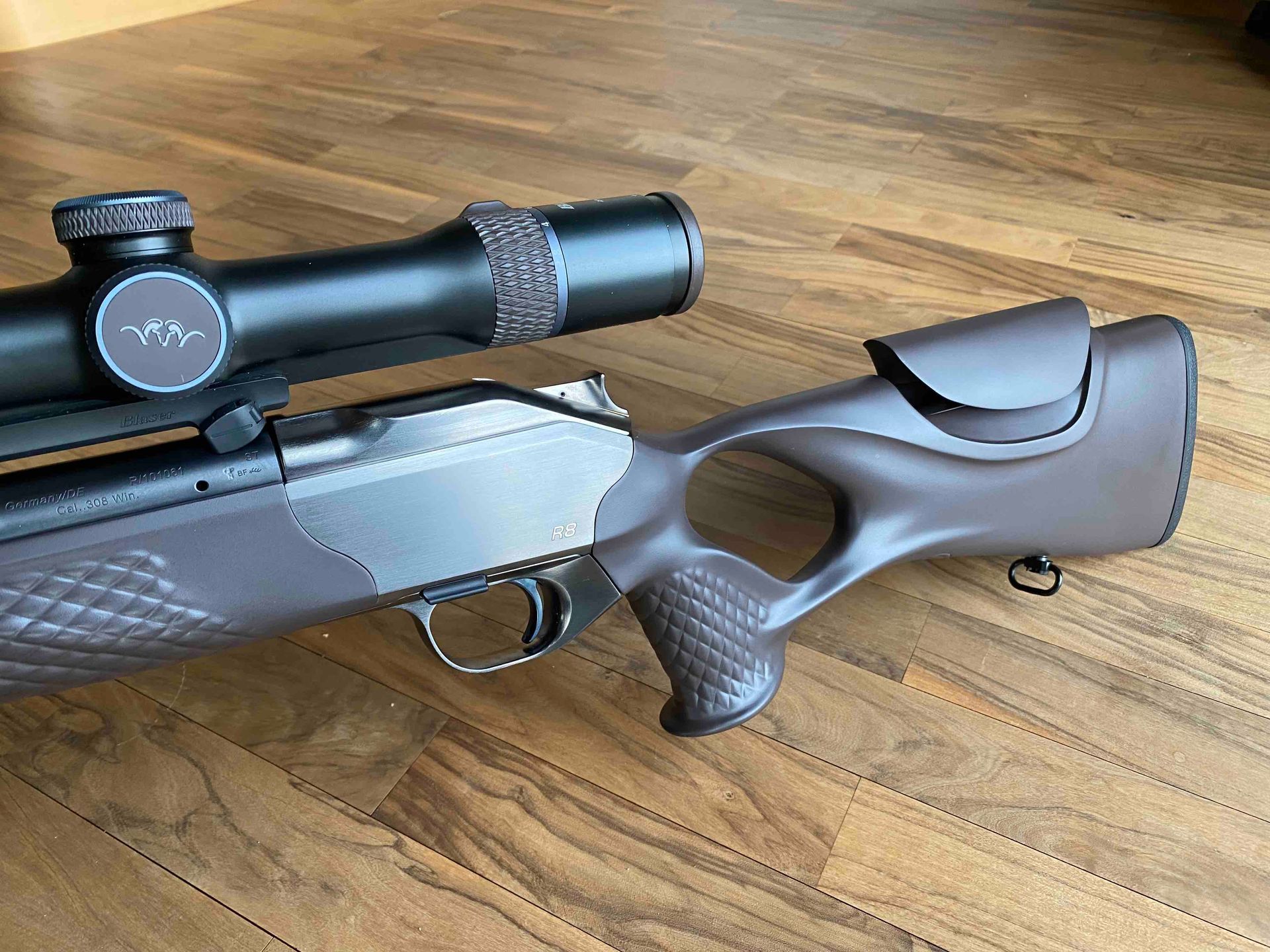

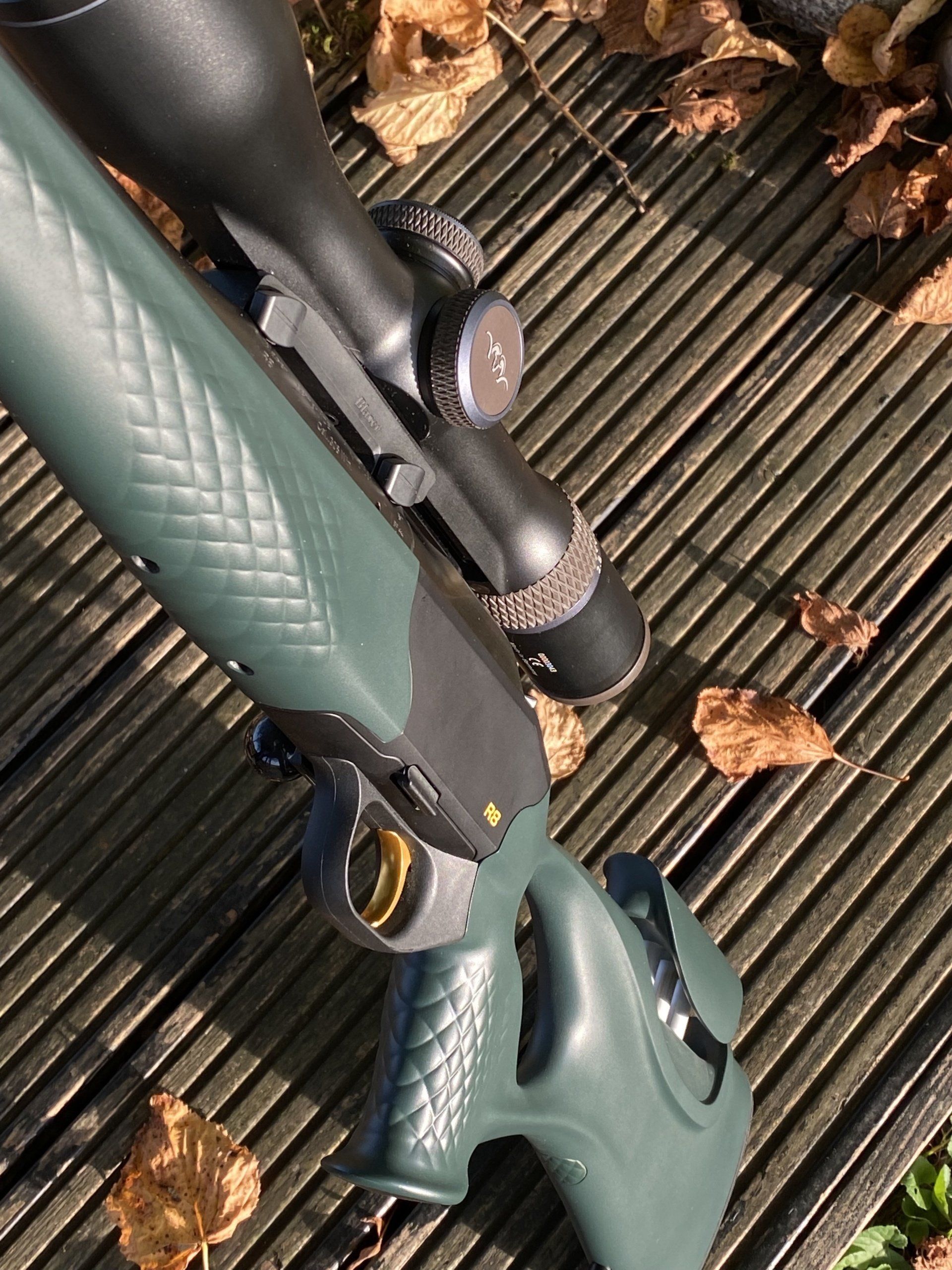

12. Chester Grip -kuvio:

  • Takaosa ja etutuki voi olla valinnainen Sille annetaan otekuvio. Kutsumme sitä Chestergrip, se ei ainoastaan anna varrelle miellyttävä ja erittäin pitävä tuntuma, mutta antaa myös akselille Poikkeuksellinen ja ainutlaatuinen ulkonäkö.
  • Chestergrip-lisävaruste integroidaan mäntäkahvaan käsin.


Lisävaruste Chestergrip 300 €

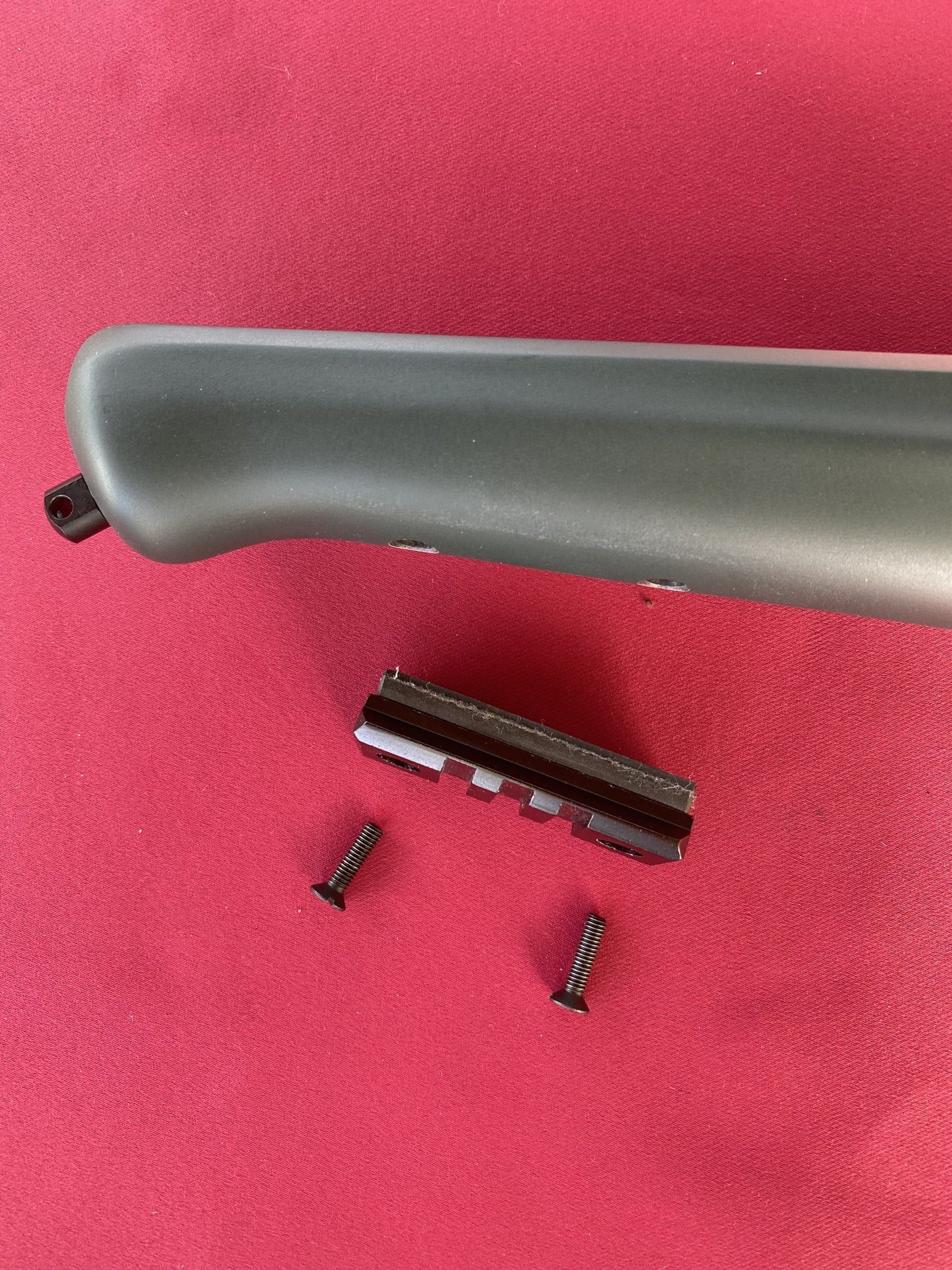

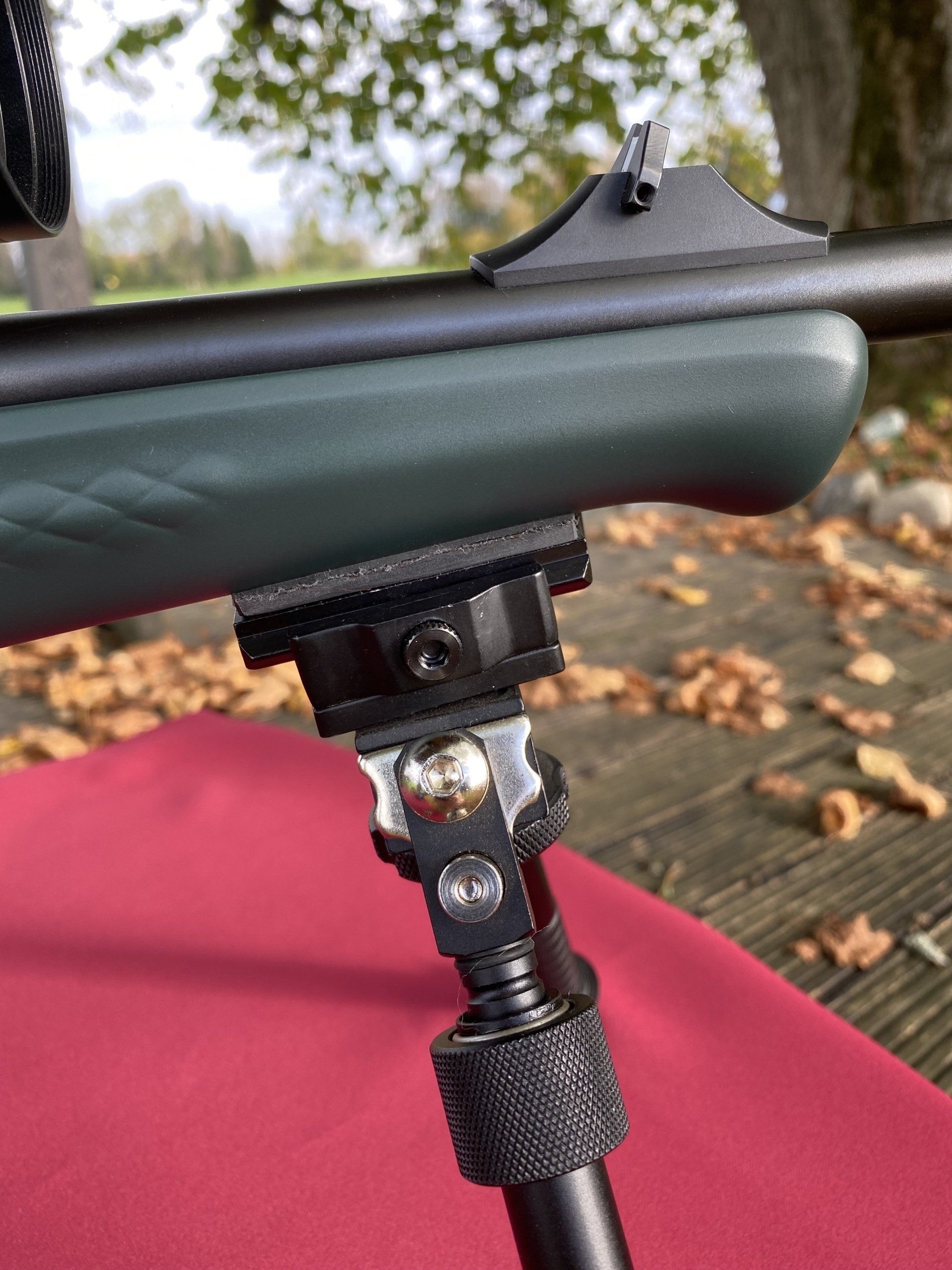

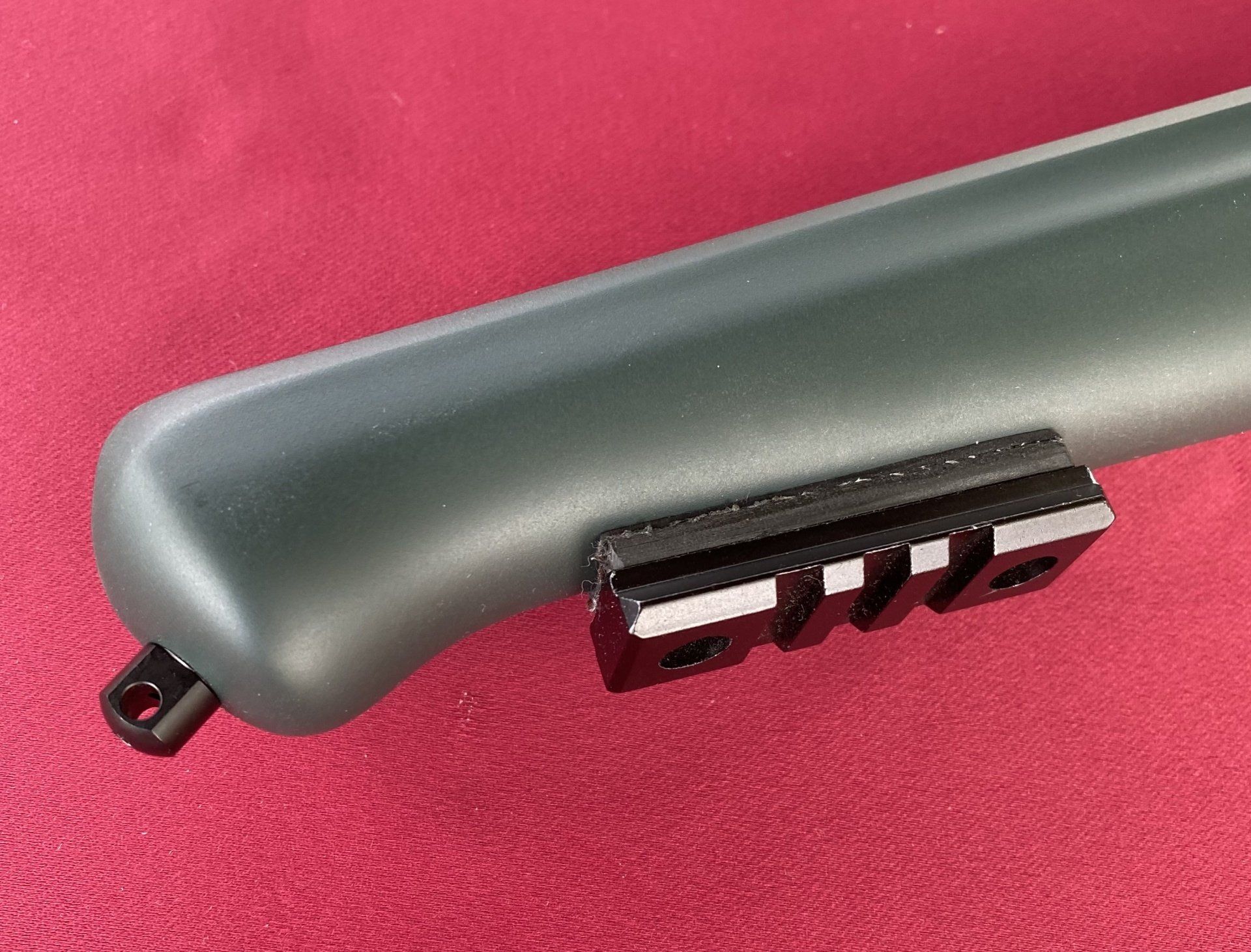

13. Picatinny-Schiene

  • Picadinny-kisko voidaan valita lisävarusteena.
  • Pic.-kisko on 57 mm pitkä ja se on ruuvattu tukevasti ja tukevasti etutukeen erityisesti sovitetun sovittimen avulla, ja se voidaan irrottaa milloin tahansa.
  • Se tarjoaa mahdollisuuden esimerkiksi bipodin asentamiseen.

Klikkaa kuvaa avataksesi gallerian.

Näytä enemmän

Lisävaruste Picatinnylle 75 €

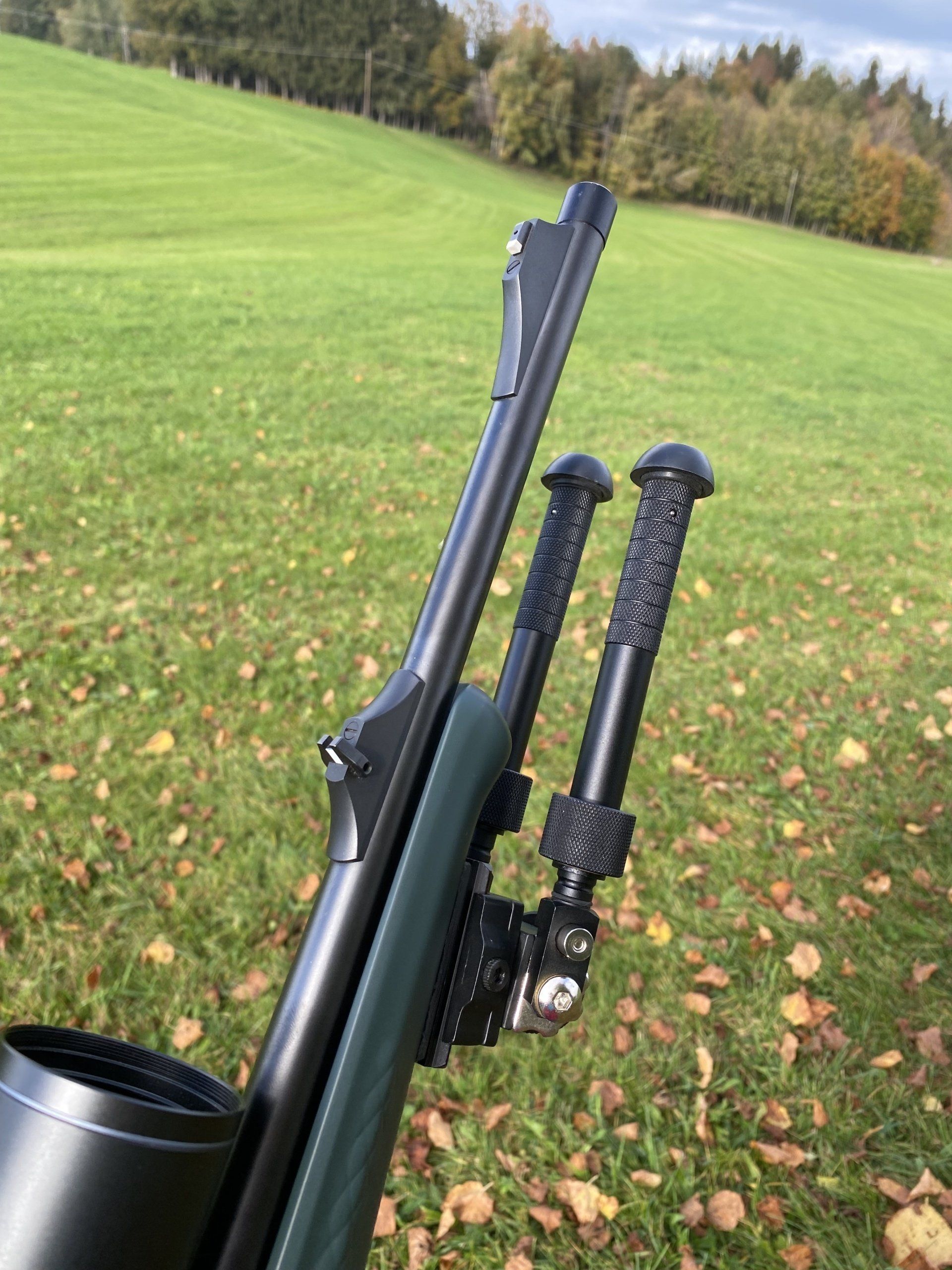

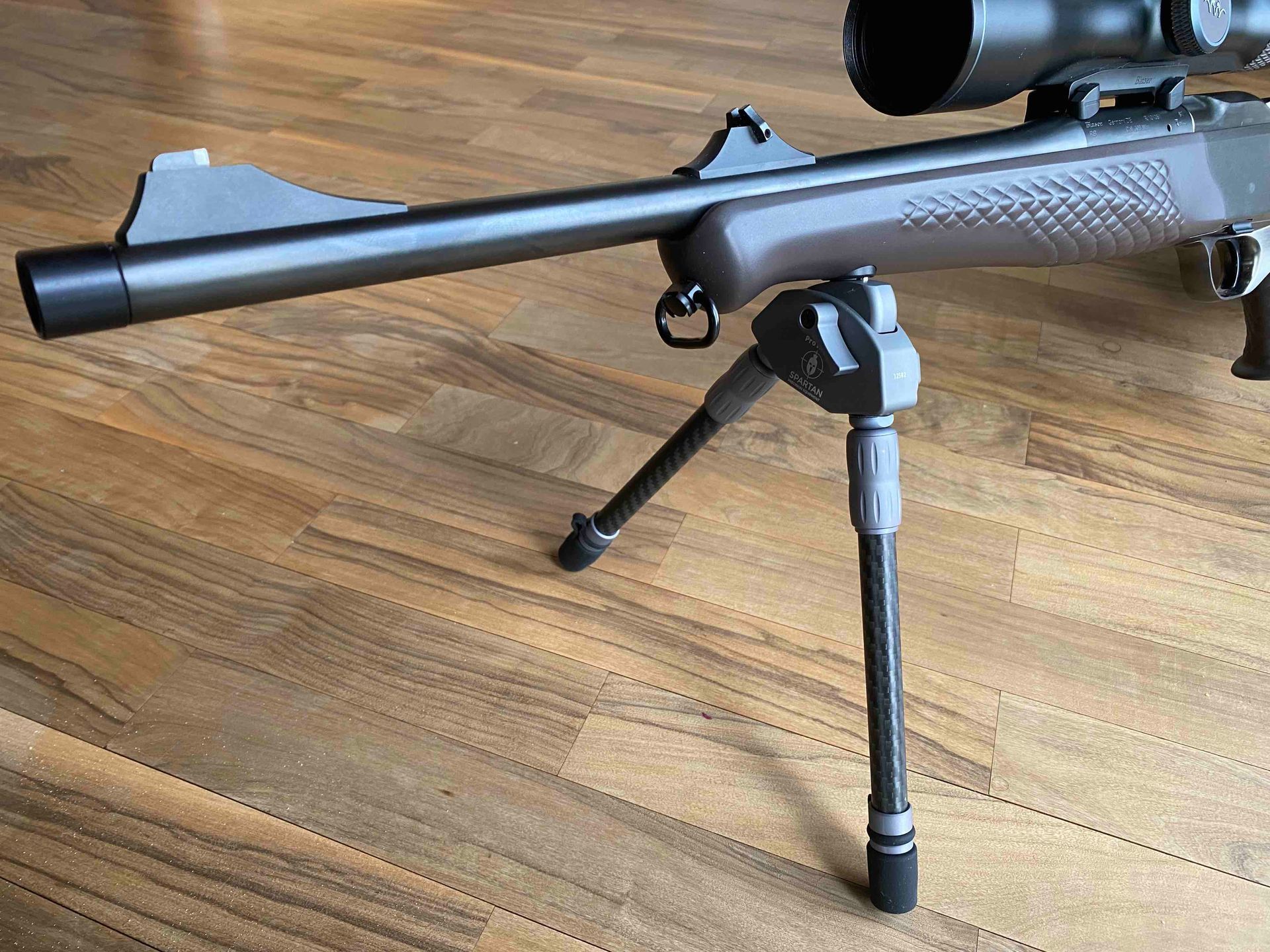

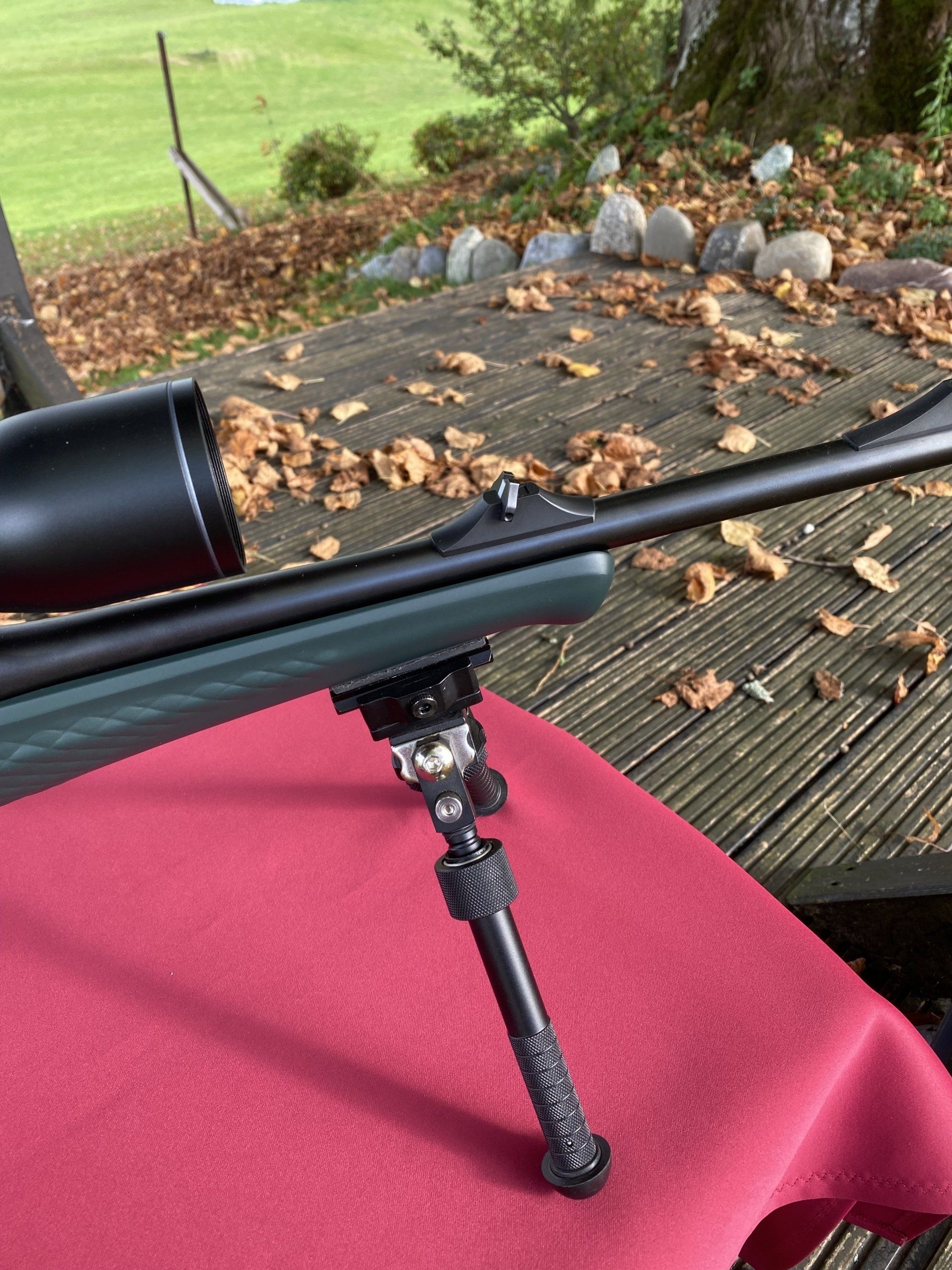

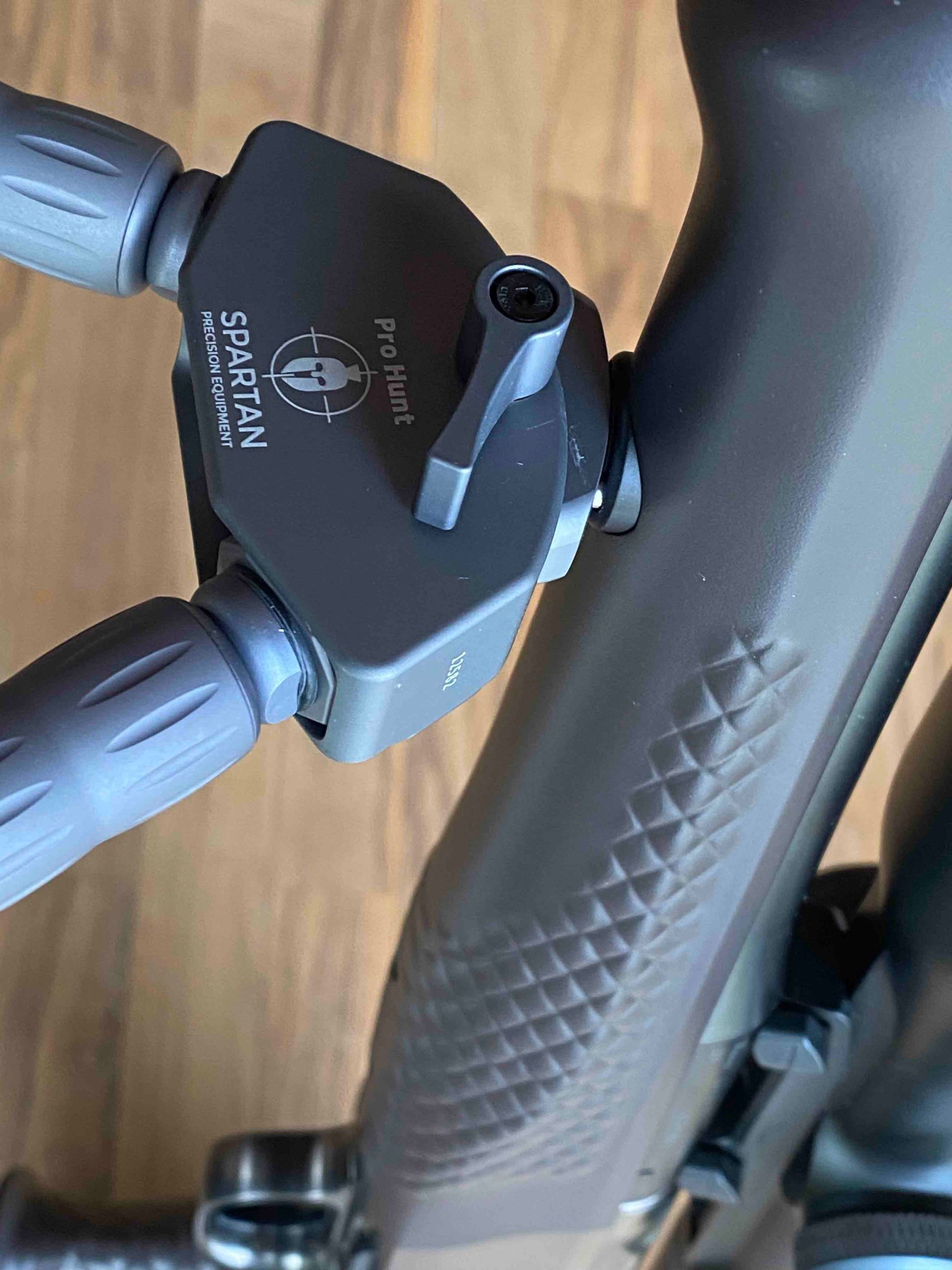

14. Blaser/Spartan-bipodin pusla:


  • Toinen vaihtoehto on integroitu pistorasia bipod-pistokkeelle.

alkaenBlaser tai Spartalainen.

Lisävaruste: bipod-pistorasia 85 €

takaisin

15.Kaksiosaisen tukkijärjestelmän R93 ja R8 Duo muuntaminen:

  • The remontti voiko asiakas Tee se itseKaikki tarvittavat komponentit, työkalut ja kuvitetut kokoamisohjeet sisältyvät toimitussisältöön (katso toimitussisältö).
  • Tarjoamme myös yksityiskohtaisia kokoonpanovideoita, joissa kerrotaan, miten ASDM-akseliksi muuntaminen tapahtuu (katso). Asennusohjeet R93 ja R8 Duo).
  • Jos sinun kuitenkin pitäisi Auttaa tarvitsen:
  • Jos noudat sen itse, hoidamme sen mielellämme. ilmaiseksi sinulle.
  • Muunnoksen voi suorittaa myös valitsemasi kirjakauppa.
  • Voimme suositella yhteistyökumppanisivullamme lueteltuja yrityksiä.
asdm-kumppani

16. remontti yksiosainen R93 ja R8 Mono -vakiojärjestelmä:


  • The remontti voiko asiakas ei Tee se itse!
  • On välttämätöntä, että lähetät meille aseesi lukon (mahdollisesti tukin kanssa), koska meidän on sovitettava lukon tukin kanssa tiloissamme kompensoidaksemme lukon valmistajan toleranssivaihtelut ja saavuttaaksemme siten täydellisen ampumasuorituksen!
  • Koordinoimme järjestelmäkotelon siirron yhdessä ennen kuin tilaat meiltä monoakselin!
  • Ota yhteyttä!

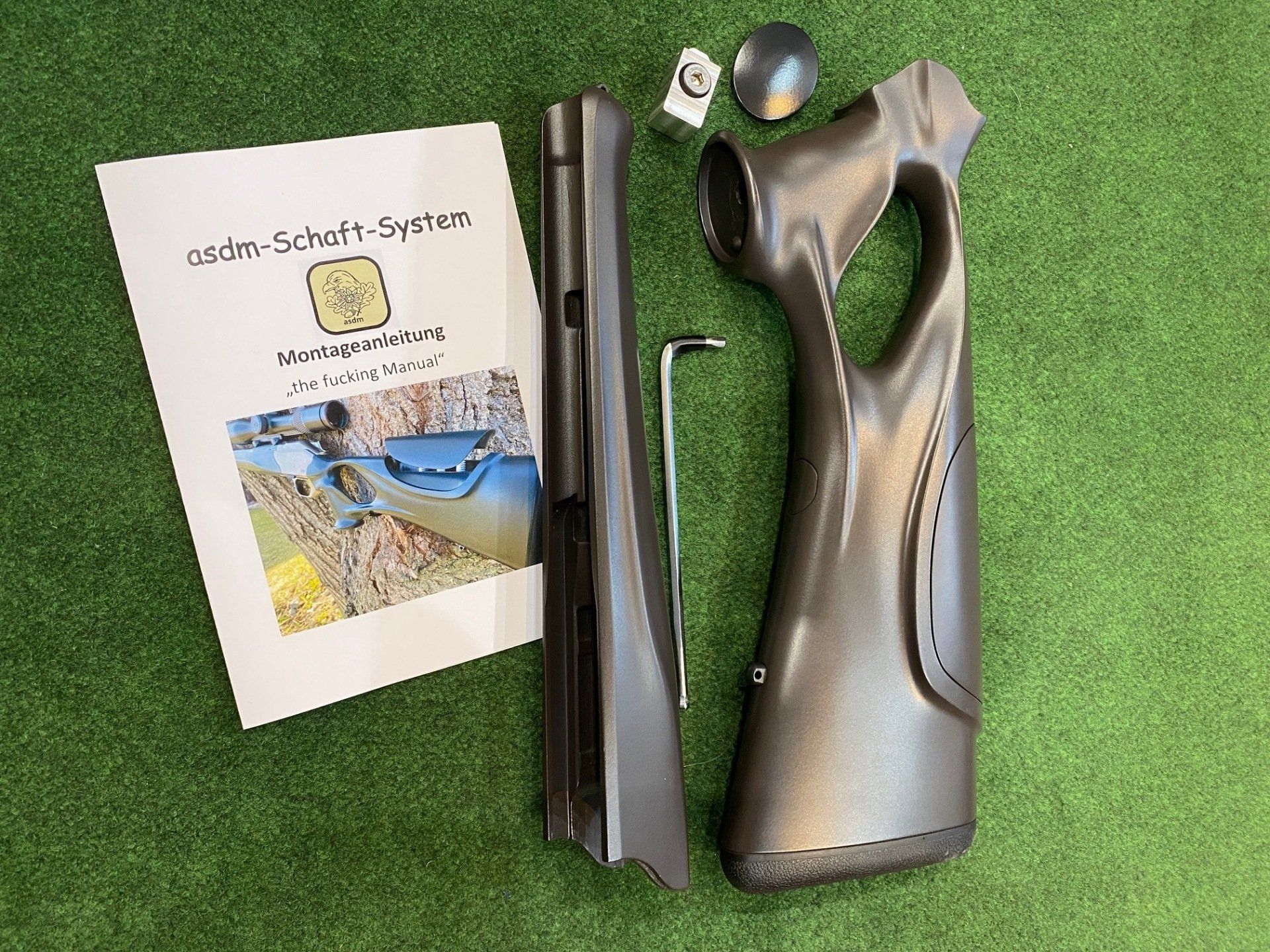

17. Toimituksen sisältö:


  • Saat meiltä:
  • Etuosa asdm:n Push & Go -vyönsoljella
  • Pakara asdm:n Push & Go -vyönsoljella

tai

  • Täydellinen yhtenäinen varasto, mono-järjestelmää varten,

asdm:n Push & Go -vyönsoljella

  • perälevy
  • Pistoolin kahvan suojus
  • Järjestelmäsovitin vaaditaan vain R93- ja R8 Standard -malleissa.
  • hylsyavain kokoonpanoa varten
  • Kokoamisohjeet (purkamisohjeineen vanhalle vakiokokoonpanolle)

Toimituksen sisältö (esim. R8 Duo)

18Palvelu:

  • Jos se vahingossa tapahtuu vahingoittaa tule, esim. naarmut Toisin kuin puisen tai tavallisen muovisen tukin kohdalla, täydellinen korjaus voidaan tehdä helposti ja ilman pysyviä visuaalisia tai muotovaurioita, vaikka tuki ei vaurioituisikaan törmäyksissä koviin esineisiin, kuten kiviin, tai metallisiin esineisiin, kuten ruuveihin tai nauloihin, esimerkiksi metsästettäessä jalustasta!
  • Tarvittaessa otathan meihin yhteyttä, autamme mielellämme!
