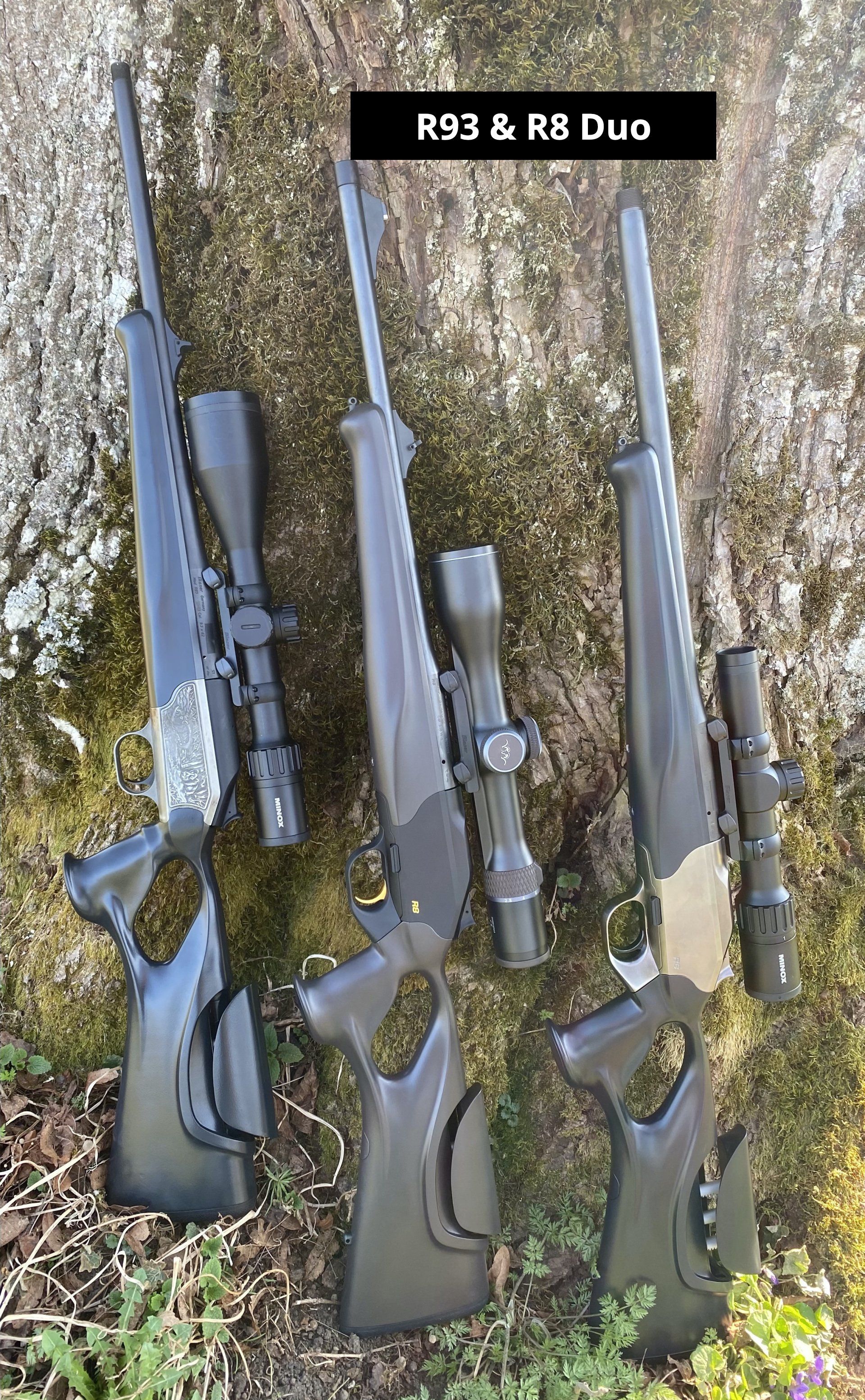

1. Waffen-Modelle:

• Ihre Jagd-Waffe (Blaser R93 oder R8) mit 1 oder 2-teiligen Schaftsystem kann sehr einfach umgerüstet werden!
• Bei den 2-teiligen Schaftvarianten kann die Umrüstung durch den Kunden selber in Eigenmontage erfolgen.
• Bei den 1-teiligen Schaftvarianten machen wir das gerne kostenlos für Sie, da diese von uns eingepasst werden müssen um die gewünschte Präzision zu erreichen.
• Grundsätzlich basieren alle asdm-Schaftsysteme auf dem gleichen geometrischen Konzept. Lediglich die Anschlussgeometrie an den Systemkasten ist dem jeweiligen Waffen-Modell angepasst. Daher sind die hier dargestellten Produktdetails für R93 und ebenso R8 gültig!
• Es ist nun auch möglich die R8 mit geraden Standard-Schaft in 2 Hinterschaft-Varianten zu erhalten (siehe Galerie R8). Das kann nur asdm !
• Variante #R8.VA1 & #R8.VA4: passt zu ihrer vorhandenen Abzugseinheit mit abgerundetem standard Abzugsbügel.
• Variante #R8.VA2 & #R8.VA5: ermöglicht die Success-Ausführung der Abzugseinheit mit weichem Übergang zum Hinterschaft, wie bei der R8 Success und R8 Ultimate sowie R8 Professional/Success. Jedoch sei darauf hingewiesen, dass diese Abzugseinheit nicht bei asdm erhältlich ist und daher nicht im Lieferumfang beinhaltet sein kann! Ihr Blaser-Händler hilft Ihnen da gern weiter!
• Wir liefern nicht von der Stange, jede Schaftgarnitur ist eine nach kundenspezifischer Anforderung hergestellte Einzelanfertigung. Somit erhält jeder Kunde ein Unikat!
• Die Fertigungs- und Lieferzeit ist daher mit mehreren Wochen zu begründen!

Schaftschrauben-Anordnung

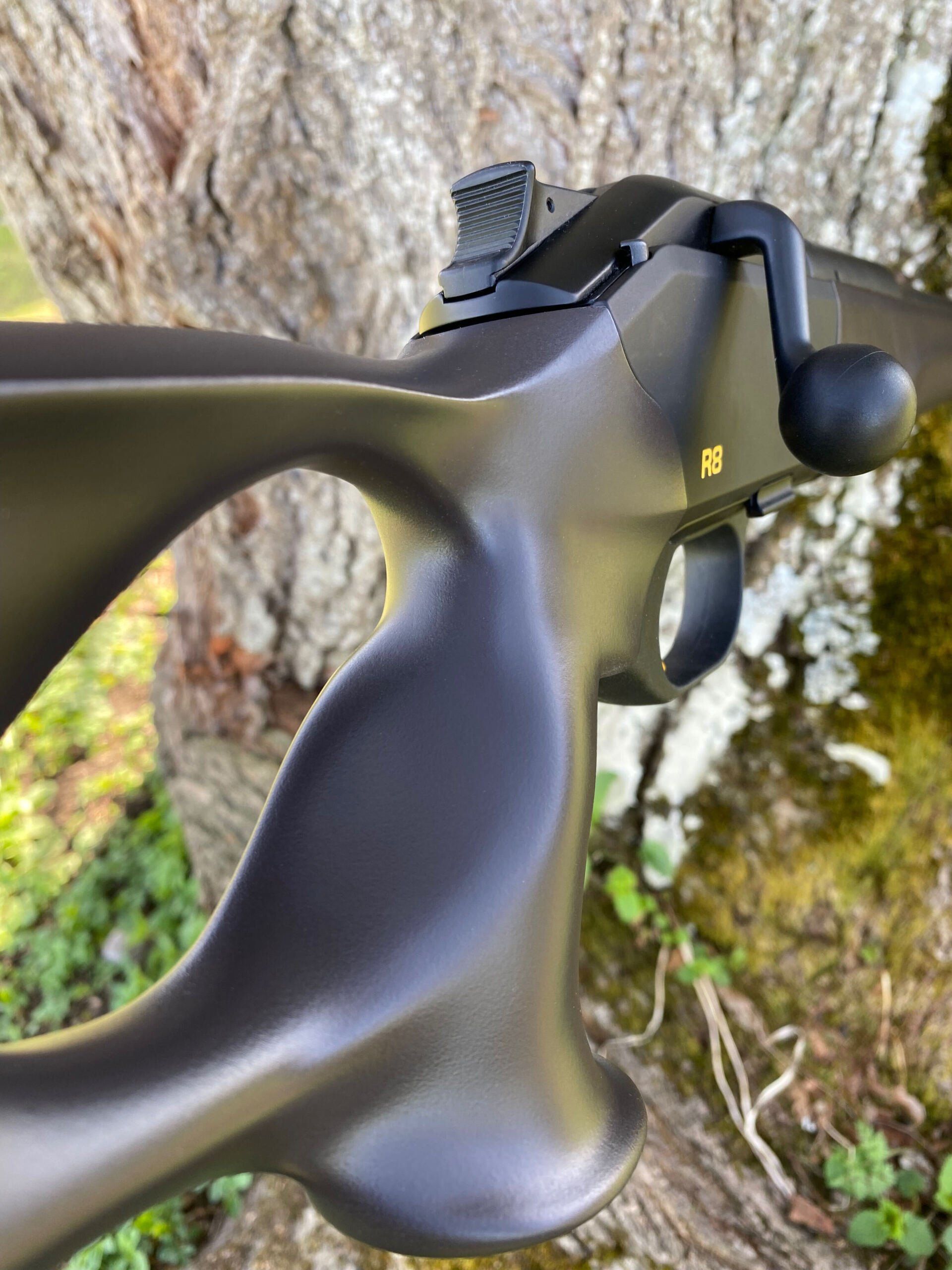

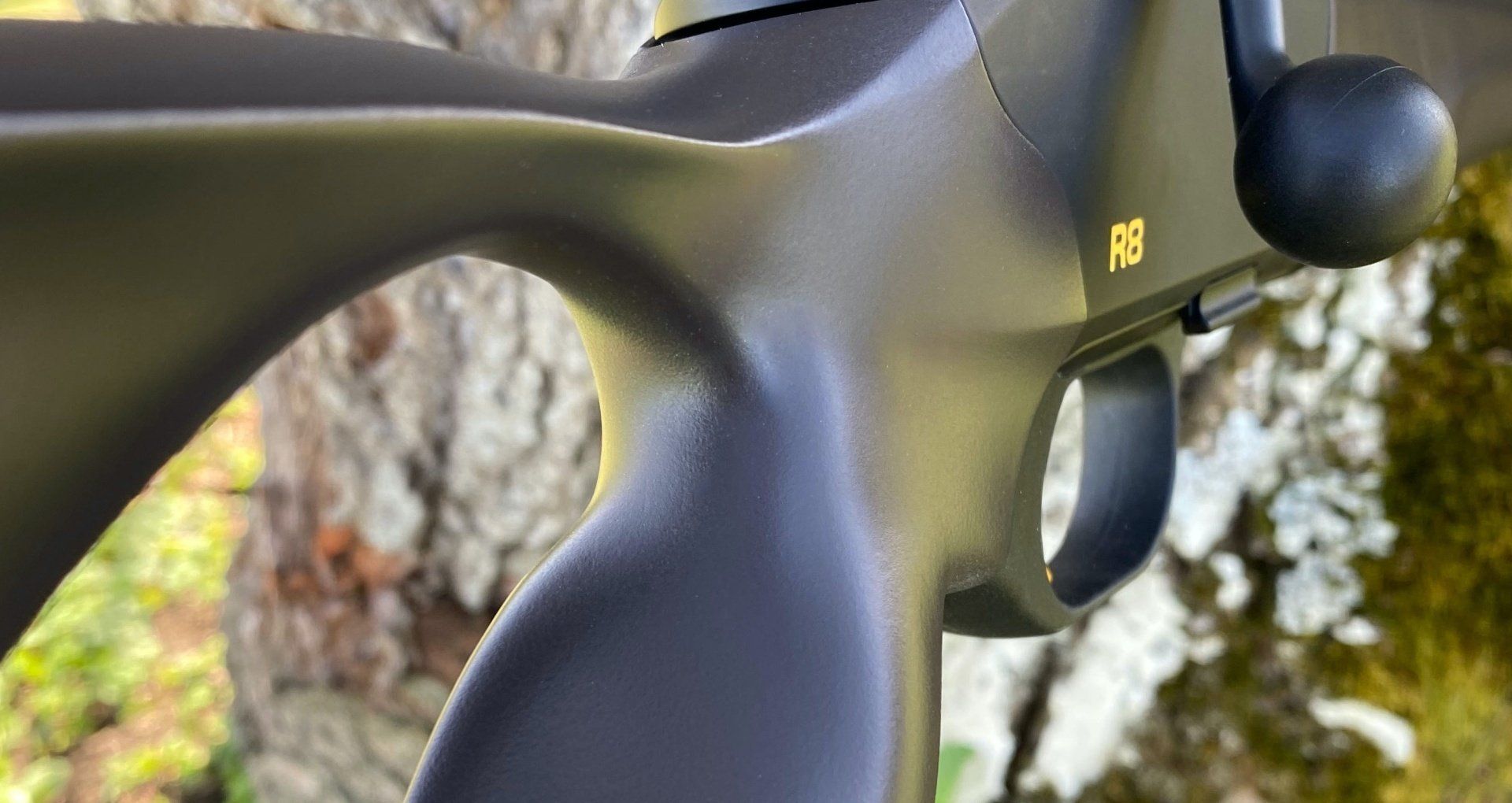

1.3 Griffmulde

• Eine unschöne sichtbare und spürbare Befestigungsbohrung in der Griffmulde des Pistolengriffs, bei dem einen oder anderen Hersteller durchaus üblich, ist nicht vorhanden! (siehe Bild Griffmulde)


Griffmulde

1.4 Keine Trennkanten:

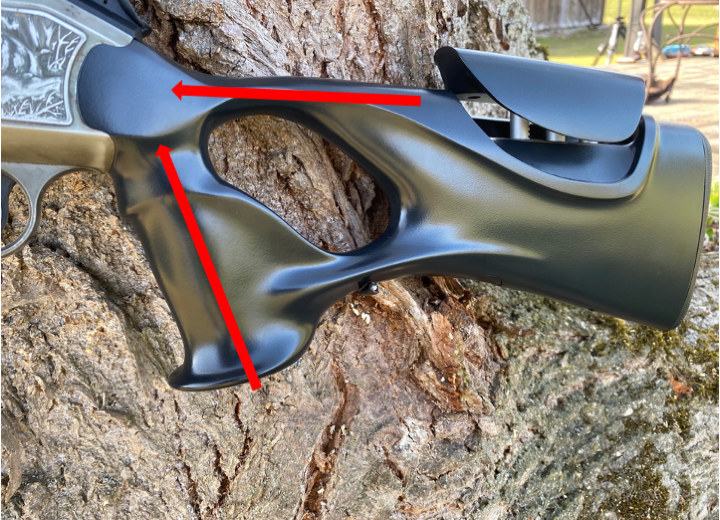

• Im Gegensatz zu anderen Kunsstoffschäften, sind beim asdm-Schaft keine Trennkanten auf der Aussenkontur zu sehen oder gar zu erfühlen. Dies begründet sich dadurch, dass unser Schaft aus einem Stück gefertigt ist. Bei der traditionellen Kunststofffertigung hingegen ist dies fertigungsbedingt nicht möglich.

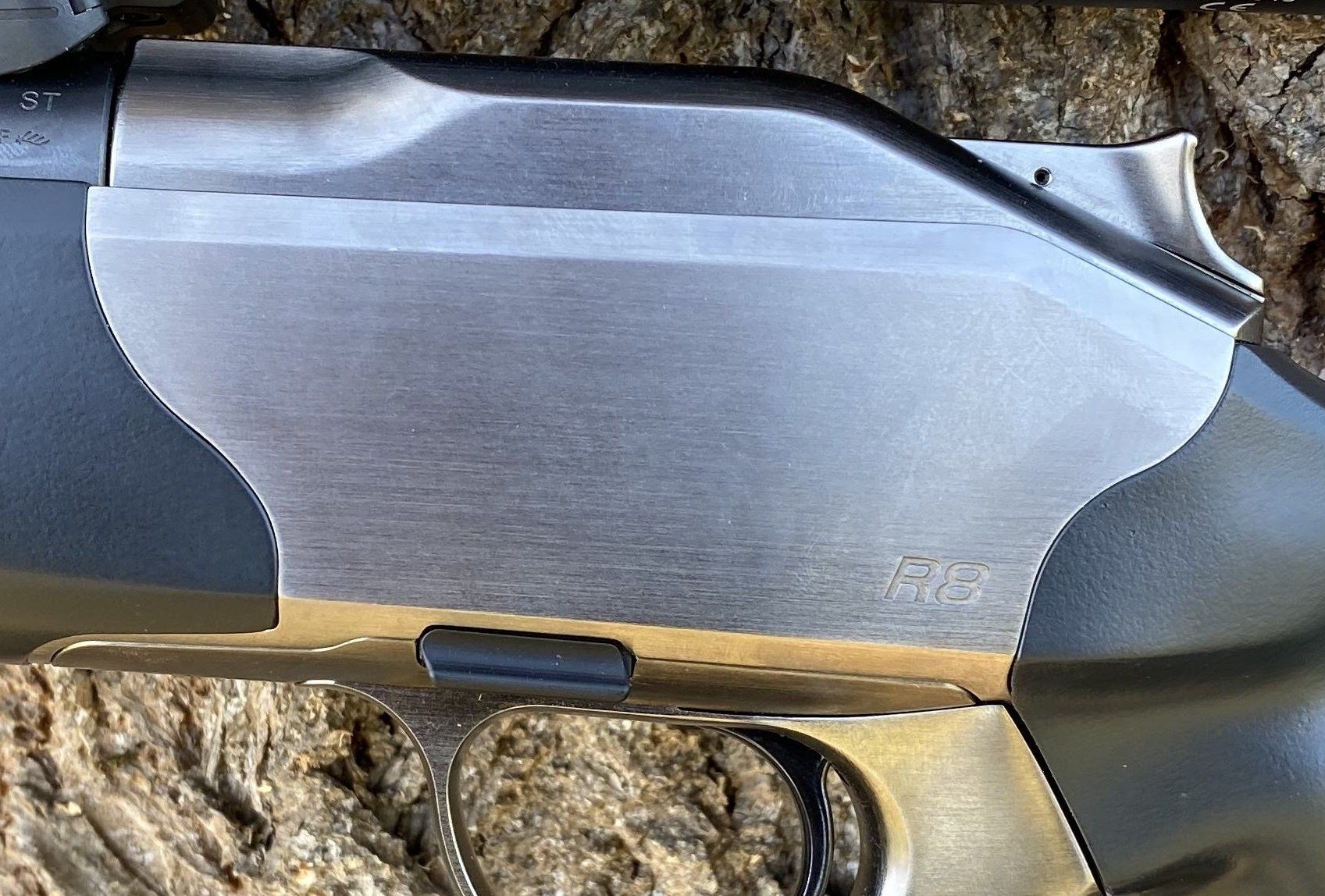

1.5 Spaltmaß:

• Durch unsere digital additive Herstellung fertigen wir  hoch präzise Systemkasten-Abindungen. Die Konturspalttoleranz an den Nahtstellen zum Systemkasten beträgt gerade mal max. 0,03mm.

Spaltmaß

1.6 Gewicht:

• Trotz integrierter Schaftrückenverstellung ist die komplette (inklusive aller Schaftschrauben) asdm-Schäftung leicht (ca.900g).

1.7 Stabilität:

• Durch ein von asdm eigens entwickeltes und patentiertes Inlay-Verfahren erreicht das Schaftsystem eine außerordentliche Stabilität welches die Verwendung aller handelsüblichen industiellen Laborierungen erlaubt, auch große Kaliber!
• Der Werkstoff aus welchem unsere Produkte gefertigt werden, ist ein eigens für asdm entwickelter, hochfester Kunststoff mit 30% Carbonfaseranteil. Dies macht unsere Schäftung sehr stabil, bei geringem Gewicht!

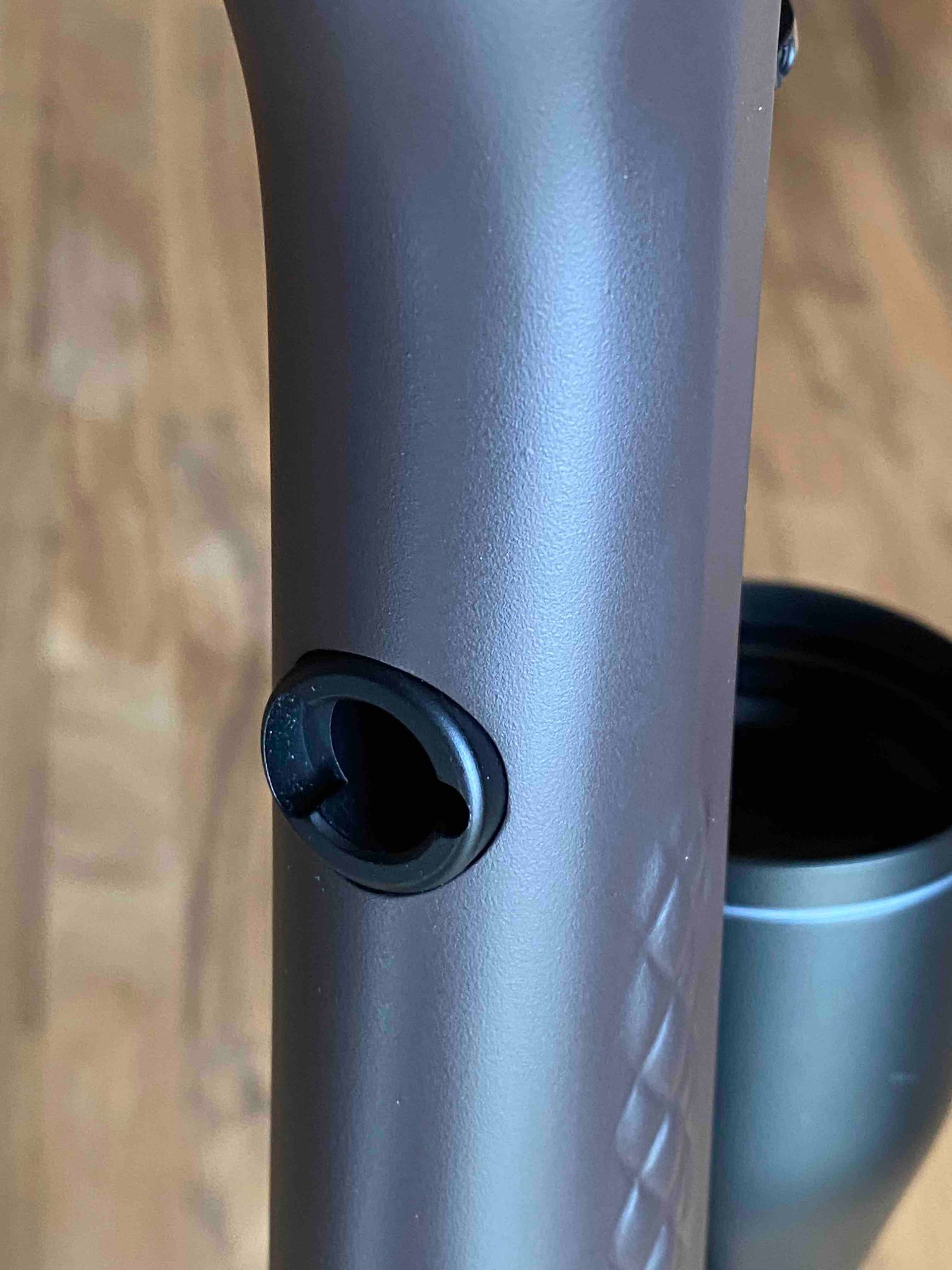

asdm integriert standardweise 3 Befestigungsbuchsen.

• 1x Vorderschaft
• 2x Hinterschaft unten, und oben (Schaftrücken)


• Wir empfehlen die Variante #PG.VA1, da diese einfacher in der Handhabung ist, und eine flexible Ausrichtung der Riemenbügel im Schaft ermöglicht, ohne Verwendung von Werkzeug. Dies bietet vorallem Vorteile bei Verwendung des asdm-Gewehrtragegurt: Save & Rapid

2. Haptik

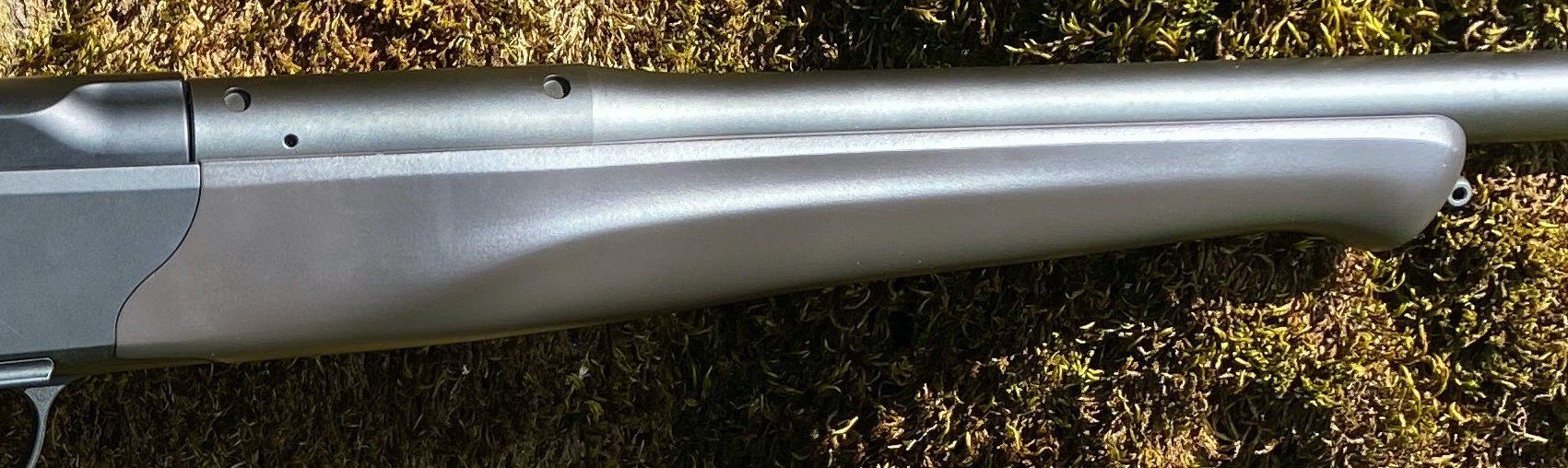

2.1 Haptik-Vorderschaft:

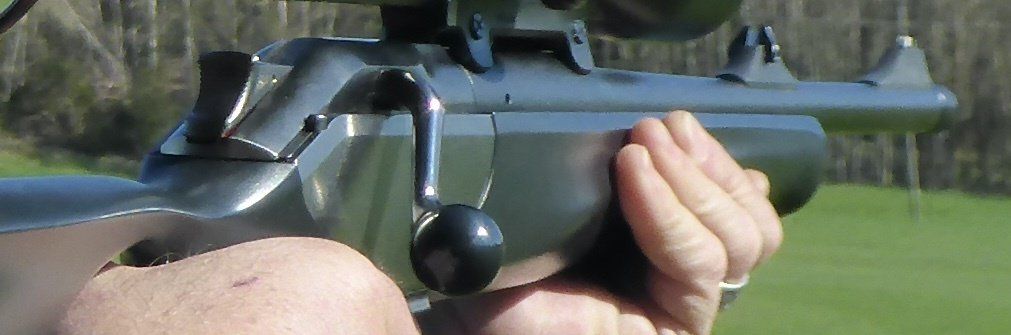

• Wir haben größten Wert auf die Ergonomie unserer Schäftung gelegt, daher ist der Vorderschaft mit einer Griffleiste versehen und somit für Links- wie Rechtshänder gleichermaßen bestens geeignet.

2.2 Haptik-Hinterschaft:

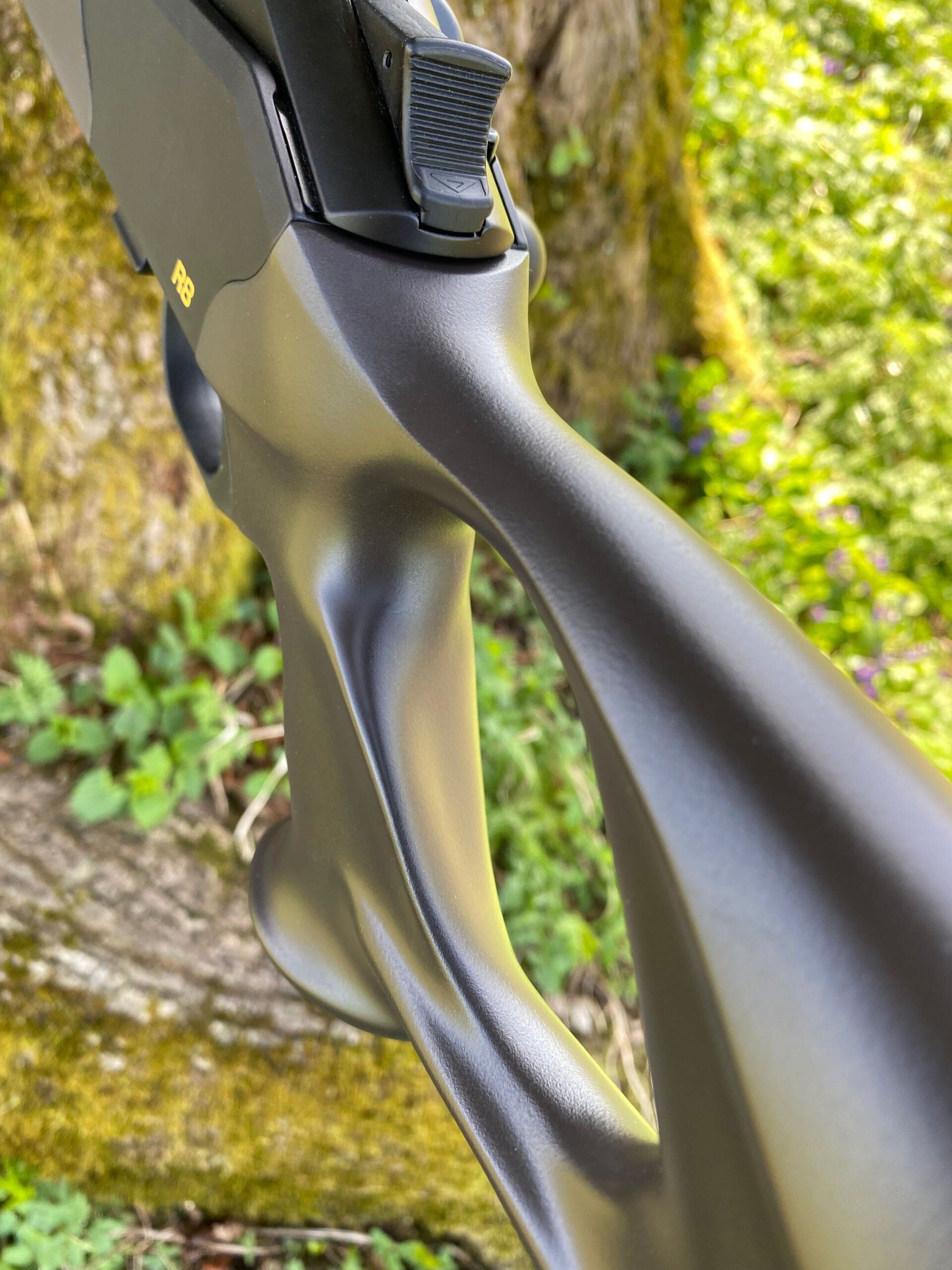

• Der Hinterschaft ist generell mit einem Pistolengriff gestaltet, da ausschließlich dieser eine ergonomische, unverkrampfte und ausdauerndere Haltung im Anschlag gewährleistet. Dies basiert auf unserer langjährigen Erfahrung und ist Kern unserer Produktphilosophie.

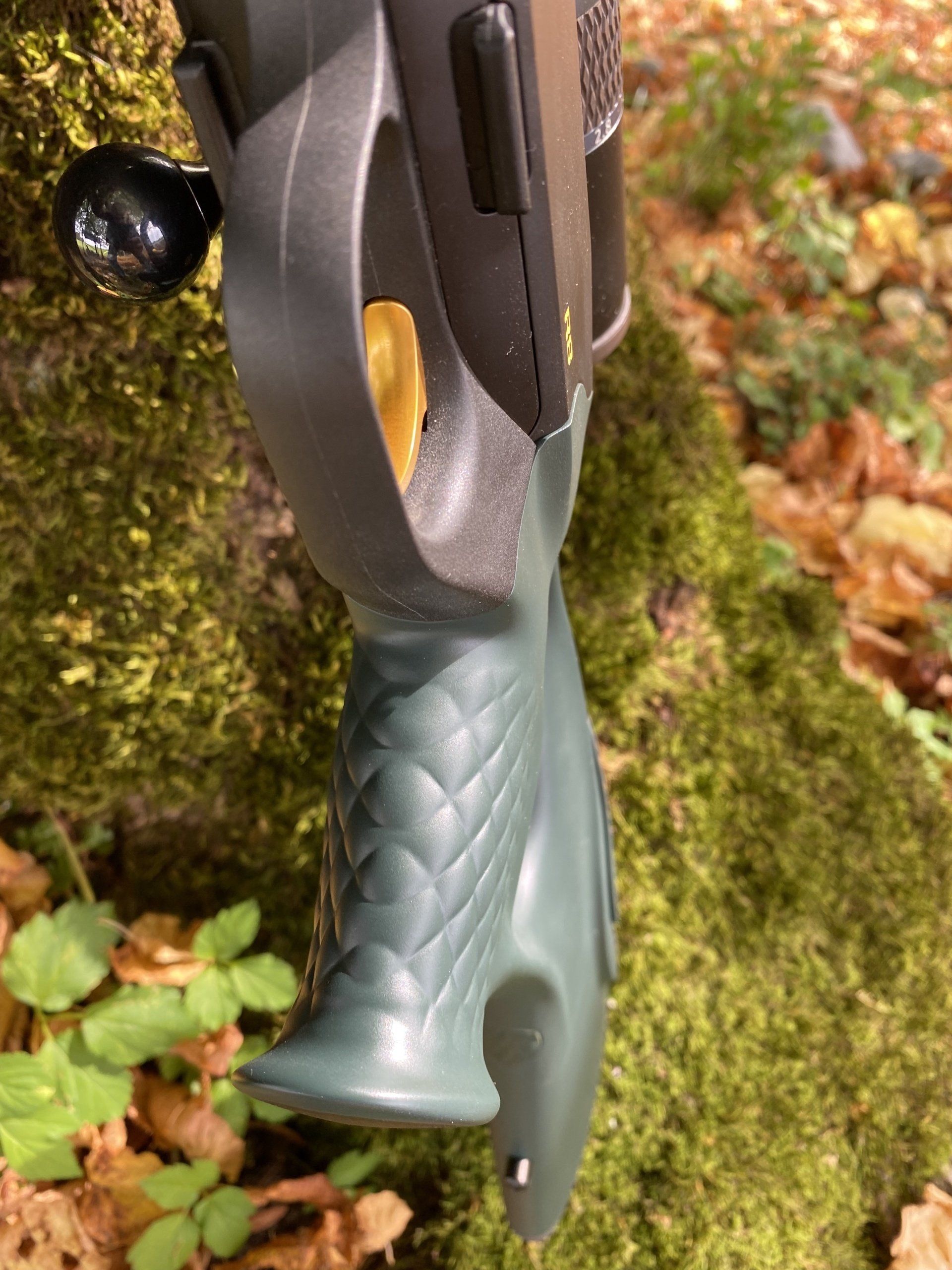

• Der Pistolengriff ist so geformt, dass er für kleinere und große Hände einen sehr guten und griffigen Halt bietet, da dieser in den Größen S, M, L und XL, passend für jeden Schützen wählbar ist.
• Die Geometrie des Pistolengriffes ist der natürlichen Handform nachempfunden und passt sich dadurch ergonomisch in die Schützenhand.

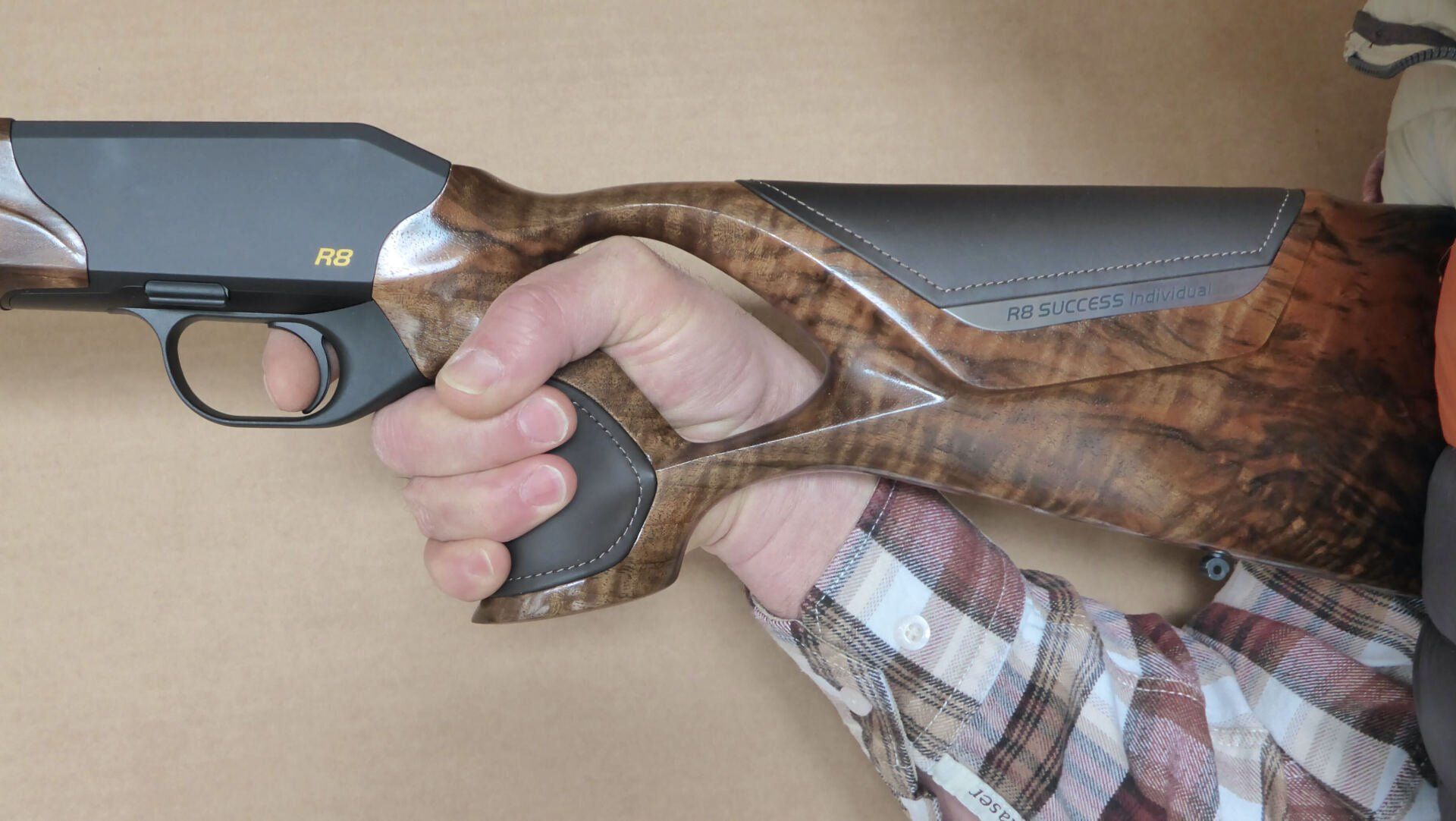

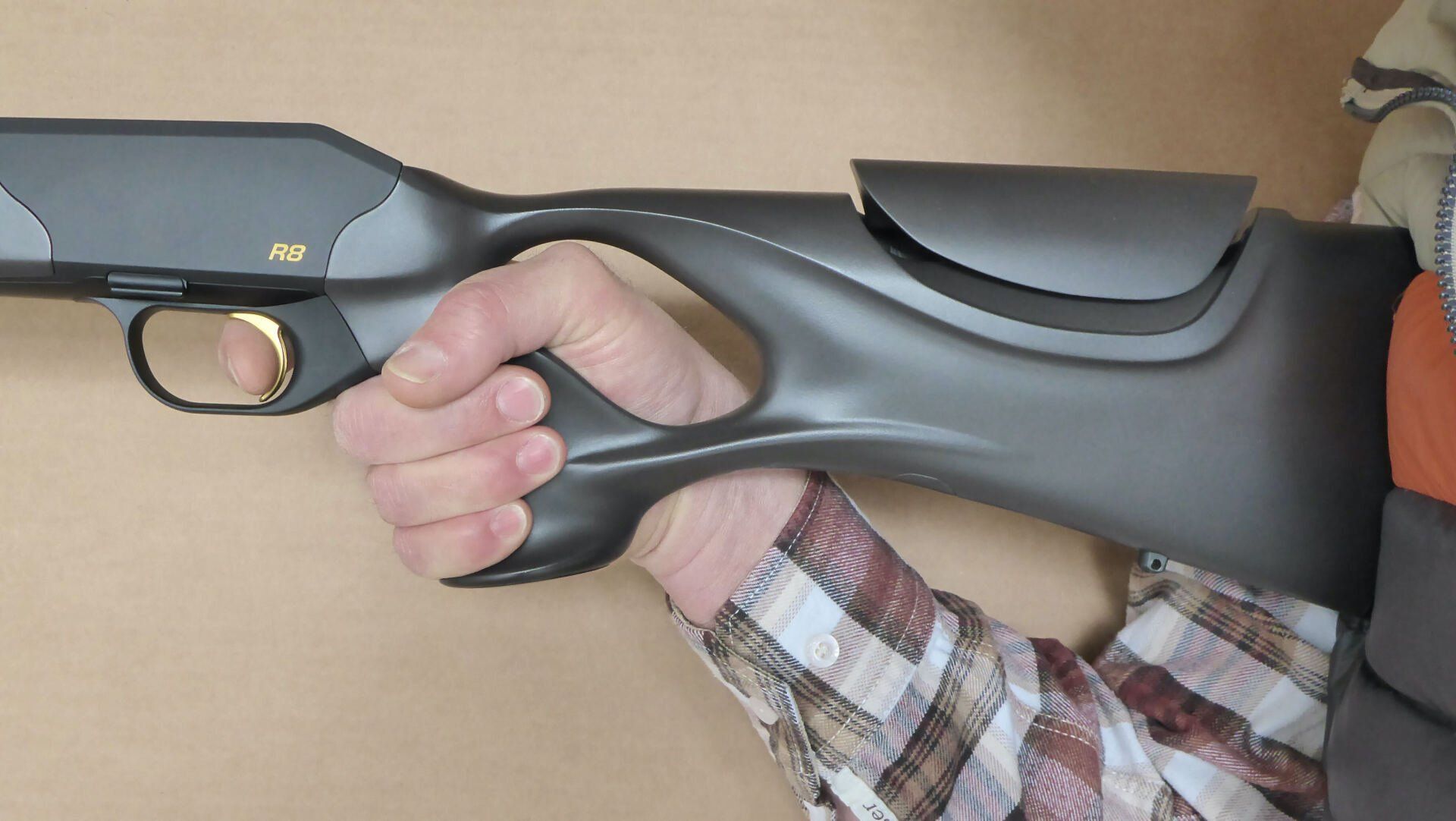

• Vergleichen Sie selber zwischen dem Hersteller-Lochschaft und dem asdm-Lochschaft in den folgenden beiden Bildern. Der Schütze hat in diesem Beispiel die Handgröße L !
• Bei welchem Schaft umschließt die Hand den Griff richtig und gut?

3.1 Anschlag:

• Da in der Regel schon lange nicht mehr ausschließlich über die offene Visierung, sondern vielmehr über ein Zielfernrohr oder Rotpunktvisierung die Jagdwaffe geführt wird, befindet sich bei einer traditionellen Schäftung die Schaftbacke in einer viel zu tiefen Position um sicher und, im wahrsten Sinne des Wortes, zielführend sowie schnell in den Anschlag zu positionieren. Der Schaftrücken positioniert sich im Bereich der Oberkiefers und bietet dadurch keinen guten Fixpunkt.
• Wir haben die Lösung für einen optimalen Anschlag.

        (siehe Galerie: Anschlag im Vergleich).

Die Lösung:

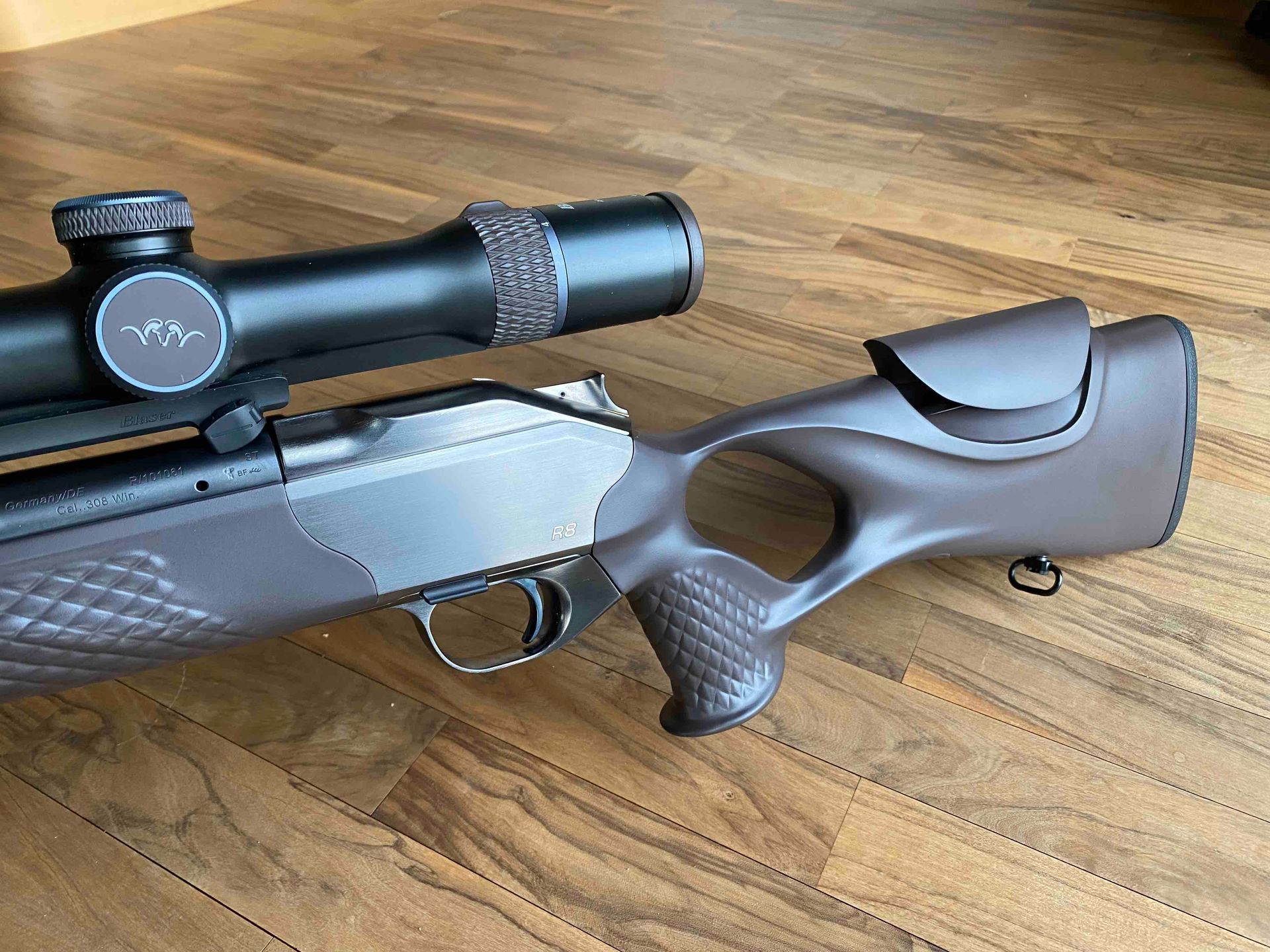

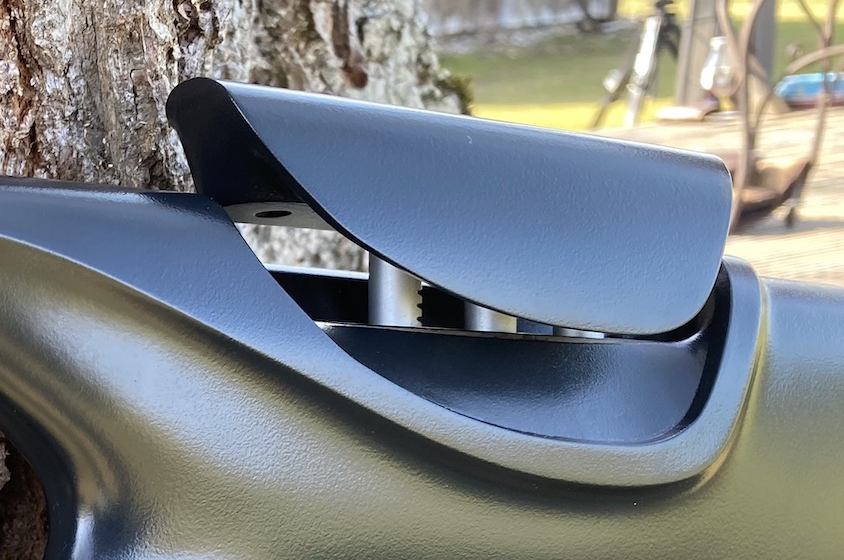

• Ein individuel verstellbarer Schaftrücken von asdm.
• Unser Ansatz ist es, die Schaftbacke am einzig vermeindlichen sinnvollen Fixpunkt in der seitlichen Gesichthälfte zu positionieren, dem Jochbein!
• Deutlich wird dies auch im Video, schnelles Repetieren.

• Unser Ziel war es, die komplette Funktion in den Hinterschaft zu integrieren, so dass optisch immer noch ein traditionelles und elegant schlankes Design entstanden ist.
• Im Hinterschaft kann kein KickStop verbaut werden, der dafür benötigte Platzbedarf wurde zu gunsten der Mechanik für den verstellbaren Schaftrücken verwendet.

Steuerung:

• Die Ausfahrfunktion wird durch einen Steuerknopf an der Unterseite des Schaftes betätigt.

Dämpfung:

• Das Herausfahren der Schaftbacke erfolgt geräuscharm, da wir einen Mechanismus integriert haben, der die Hubbewegung abdämpft.

3.2 Schnelles Repetieren:

• Das schnell und sicher Repetieren ist absolut gewährleistet, durch den erhöhten Schaftrücken wird das Ziel im Fokus behalten!
• Es ist nicht notwendig mit dem Daumen die Griffmulde zu verlassen. Dadurch kann schnell und sicher wieder die Abzugsposition eingenommen werden! (siehe Video im Anschluss)

3.3 Wie funktioniert es?

• Der individuell in der gewünschten Ausfahrhöhe einstellbare Höhenanschlag wird wiederholgenau ebenfalls durch diesen Steuerknopf eingestellt. Es ist möglich den Schaftrücken in 2,5mm Schritten  individuell an die ergonomischen Anforderungen des Schützen und die jeweilige jagdliche Situation (z.B. Ansitz-, Drückjagd-, Pirsch-, Gebirgsjagd, Nachsuche oder Longrange sowie mit den unterschiedlichen Zieleinrichtungen von offener Visierung bis hin zum großen Zielfernrohr) flexibel anzupassen.
• Die max. Ausfahrhöhe beträgt 35mm.
• Um den Schaftrücken komplett auszufahren wird der Steuerknopf ganz eingedrückt.
• Wird der Knopf in komplett eingedrückter Position gehalten, wird gleichzeitig eine Anschlageinheit fixiert.
• Nun kann der Schaftrücken auf die gewünschte Höhe geschoben werden.
• Wird der Steuerknopf jetzt los gelassen, ist der Schaftrückenanschlag positioniert und Sie haben die Ausfahrhöhe auf Ihrer Wunschhöhe eingestellt. Diese Position bleibt nun eingestellt, bis Sie wieder neu eingestellt wird!
• Jetzt kann der Steuerknopf nur halb eingedrückt werden, um anschließend den Schaftrücken ganz einzuschieben.
• Drücken Sie nun den Steuerknopf wieder nur leicht ein, fährt der Schaftrücken nur bis zu der von Ihnen voreingestellten Position selbstständig aus (Memoriefunktion).

       (siehe anschließendes Video)

• Der ausgefahrene Schaftrücken wird durch eine ausgeklügelte Mechanik absolut rückstoßsicher in der Position gehalten!

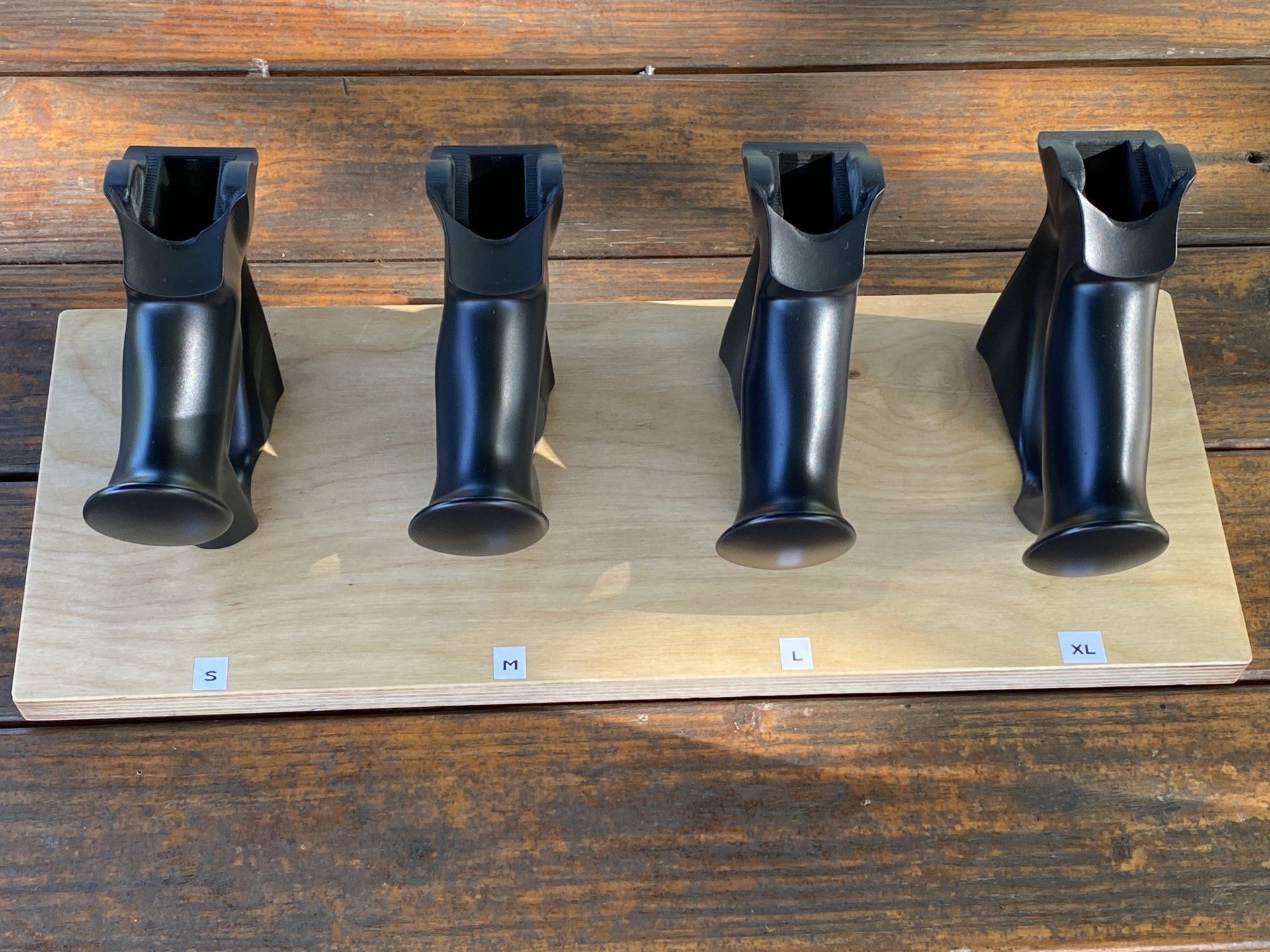

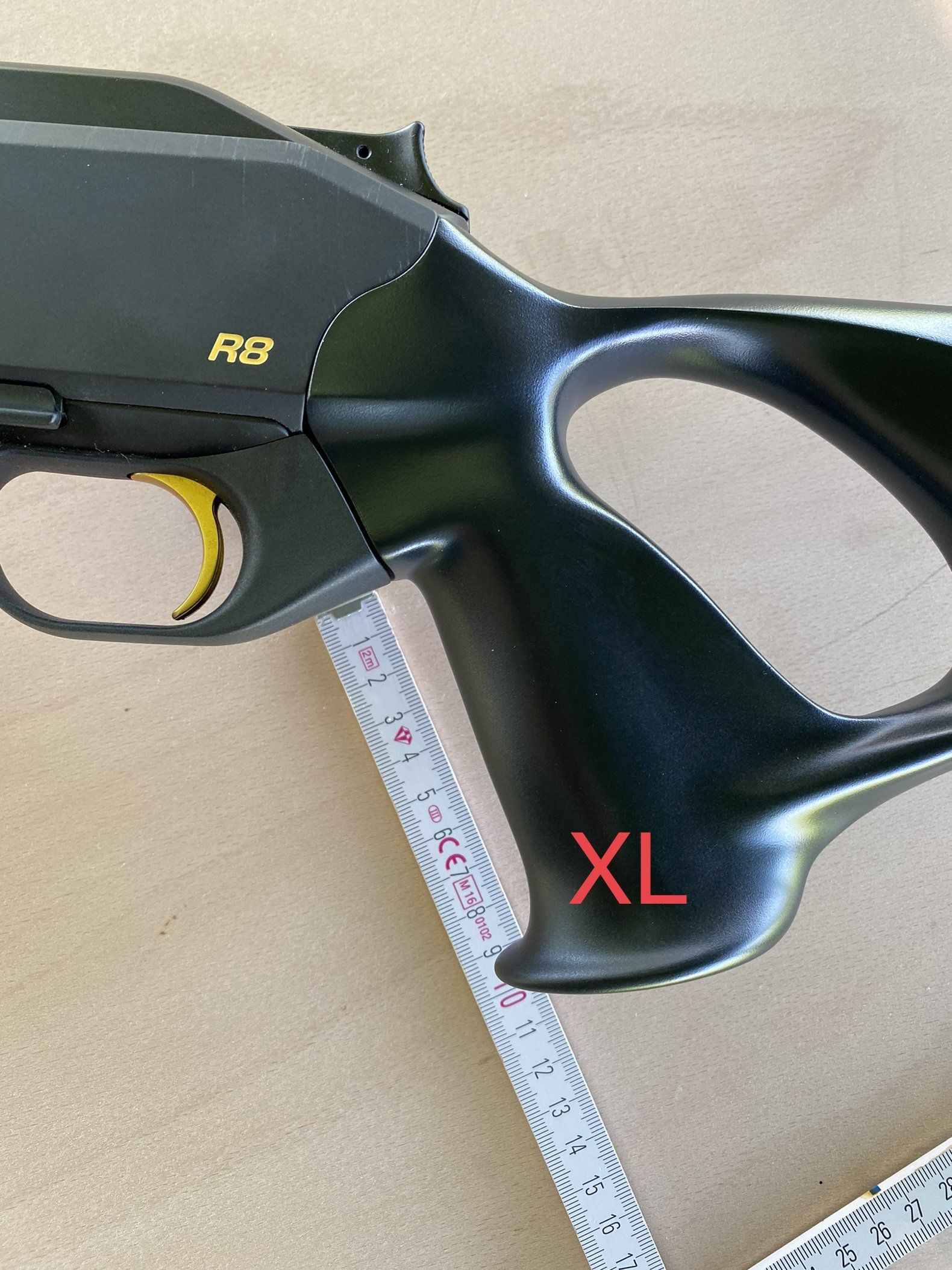

4.1 Vier verschiedene Pistonengriff-Größen: S, M, L, XL

• Es gibt bei der Kleidung aus gutem Grund ja auch nicht nur die Größe -M-, oder bei den Schuhen die Größe -42-.
• Wir haben alle unterschiedlich große Hände, kleine und zierliche sowie große und kräftige!
• Eine Waffe muß unverkrampft und sicher im Anschlag liegen, damit man länger auf den richtigen Moment warten kann, um einen guten Treffer setzen zu können.
• asdm bietet für jeden die passende Schaftgeometrie und somit auch die richtige Pistonen-Griffgröße!
• Vier verschieden große Griffe stehen zur Auswahl, S, M, L und XL.
• Wir haben hierbei auch gerne an die Damen gedacht, die nach unserer Erfahrung vorrangig in der Größe S und bis maximal M das Richtige finden werden!

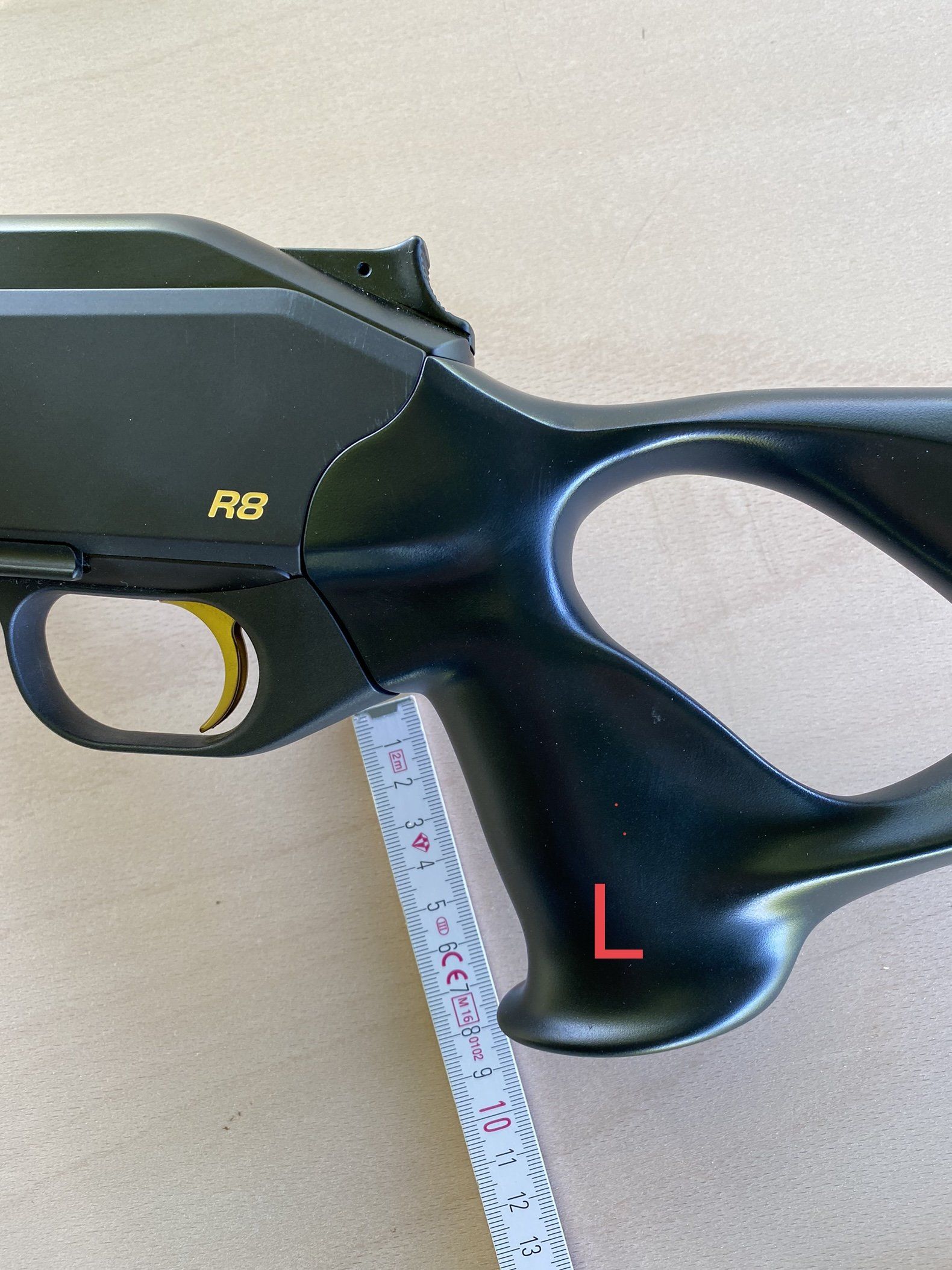

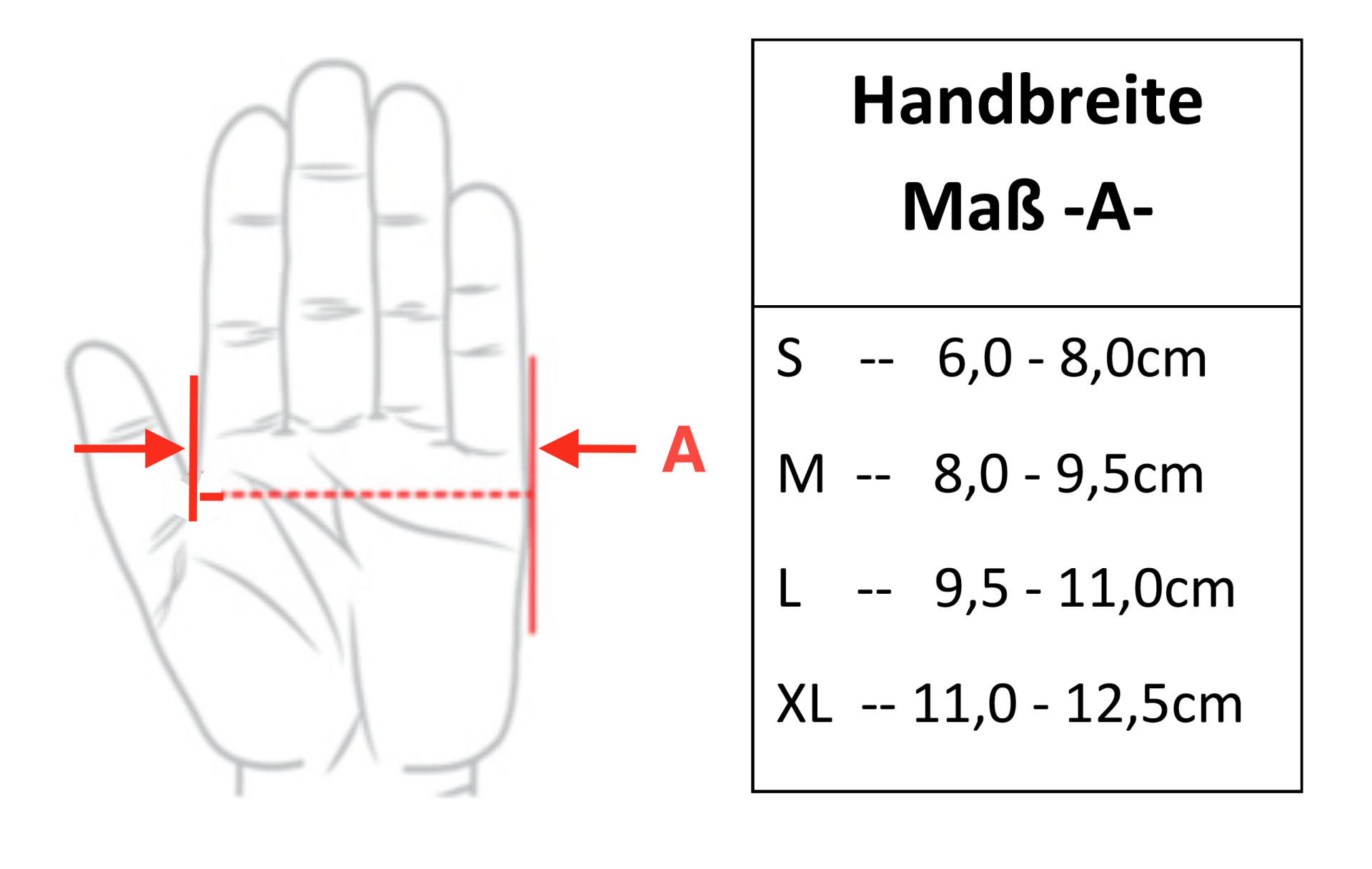

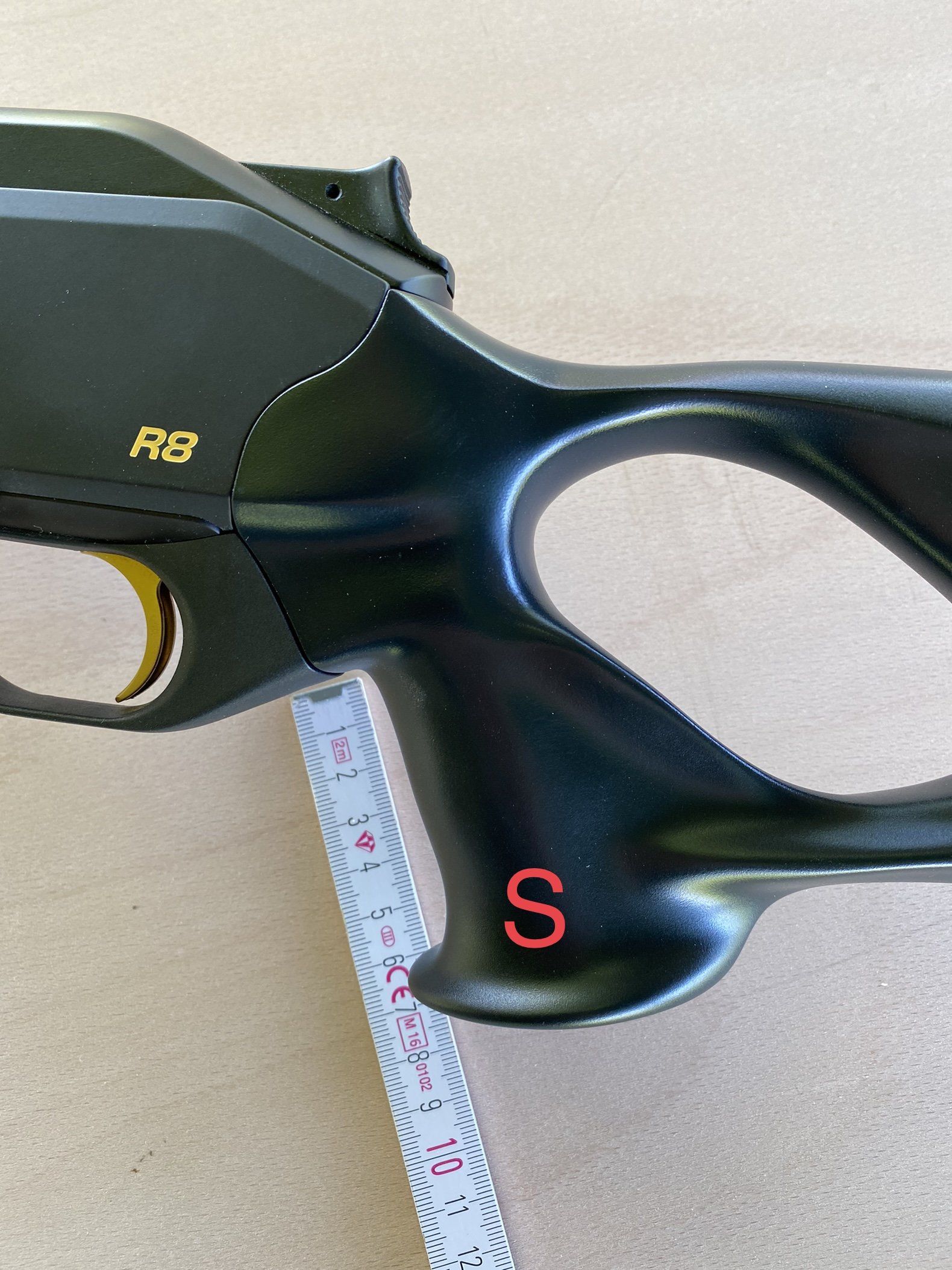

4.2 Maßtabelle Griffgrößen:

• Zur Entscheidunghilfe haben wir eine Maßtabelle erarbeitet, die Ihnen eine Orientierung geben soll, welches die richtige Größe für Sie ist.
• Wir empfehlen: Sollten Sie mit Ihrem ermittelten Maß genau an der Obergrenze einer Griff-Größe liegen, so wählen Sie bitte die nächst größere Größe.
• Sie sollten immer mit in Betracht ziehen, ob Sie vorwiegend mit oder ohne Handschuhe schießen bzw. in den Anschlag gehen.

zum öffnen der Galerie bitte auf ein Bild klicken:

vergleichen Sie selbst:

• Wir versuchen den Unterschied zur üblichen Schäftung bildlich in einem optischen Vergleich darzustellen (siehe Button unten), natürlich ist es noch überzeugender, wenn Sie den asdm-Schaft selber in Händen halten.
• Vereinbaren Sie einen Termin mit uns, wir beraten Sie gerne bei uns im Haus.

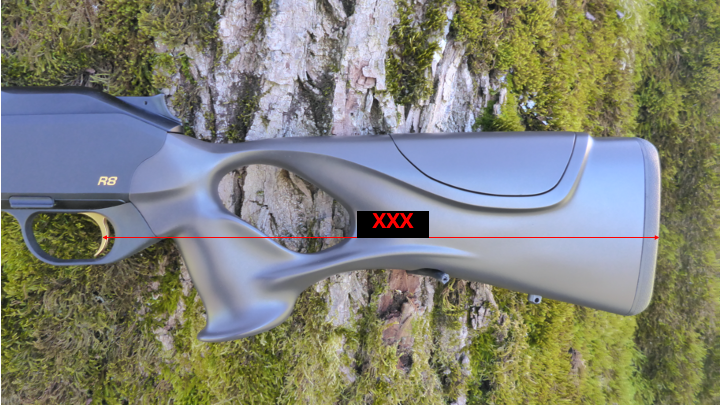

6. Hinterschaftlänge:

• wir liefern Schaftlängen von 360mm bis 390mm (Sonderlängen auf Anfrage).

7. Laufdurchmesser:

• Der Vorderschaft ist für R93 & R8 Blaser Läufe in den Durchmessern 17mm (Jagd), 19mm (Semi) und 21mm (Safari), sowie 31mm (R8 Silence) erhältlich. (Sondermaße auf Anfrage, z.B. Atzl-Lauf oder Chrisensen-Lauf)

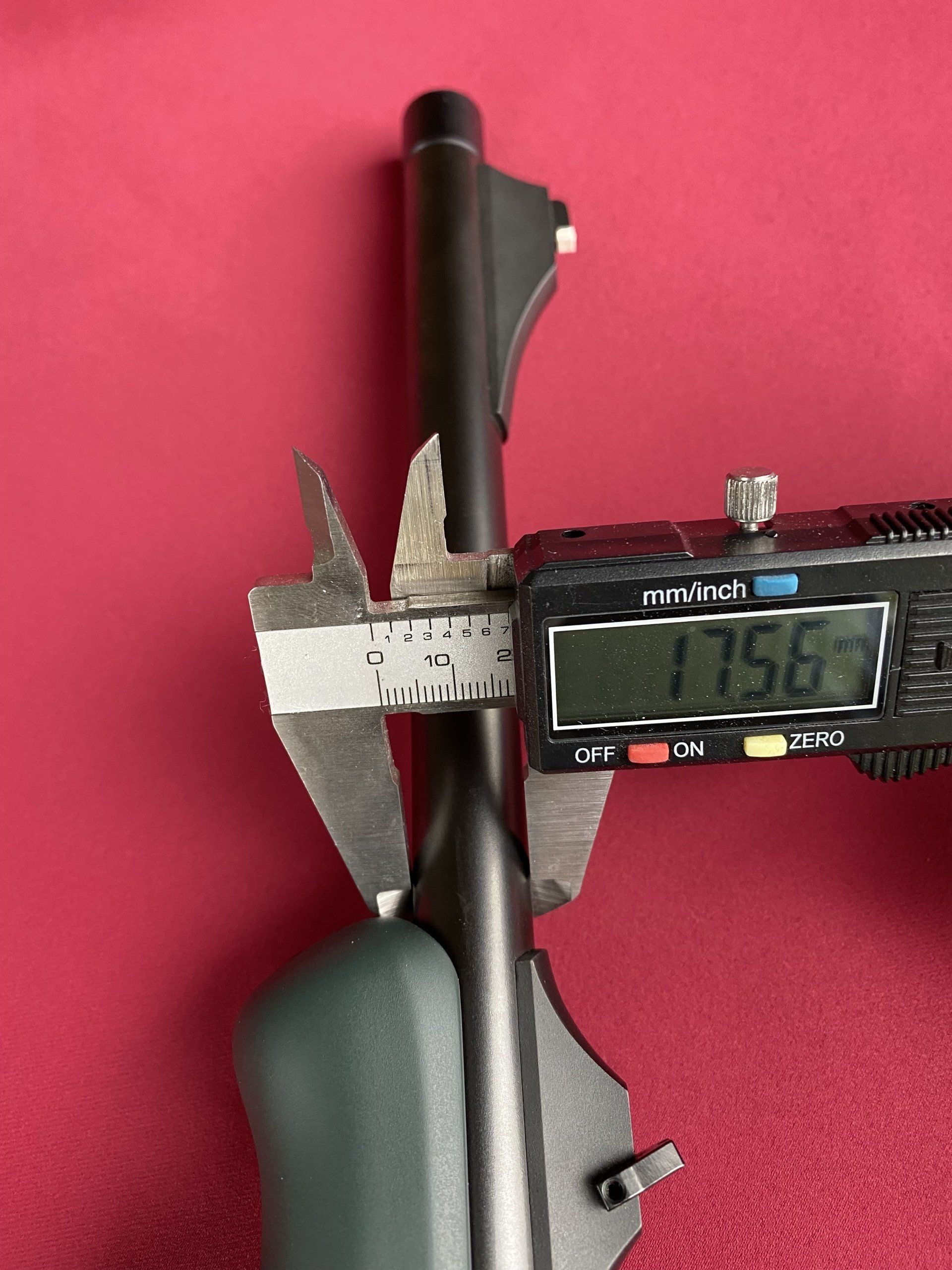

Welchen Laufdurchmesser hat Ihre Waffe?

Da ein Lauf in der Regel einen konischen Aussendurchmesser hat und evtl. gekürzt wurde, messen Sie zur Orientierung am Ende des Vorderschaft den Lauf und wählen Sie die passende Index-Bezeichnung in der Bestellung! (siehe folgendes Beispiel: gemessener Wert ist 17,56mm der passende Index ist #DM17 im Bestellformular)

8. Farben:

• 7 Farben stehen standardweise zur Verfügung (siehe Farb-Galerie).

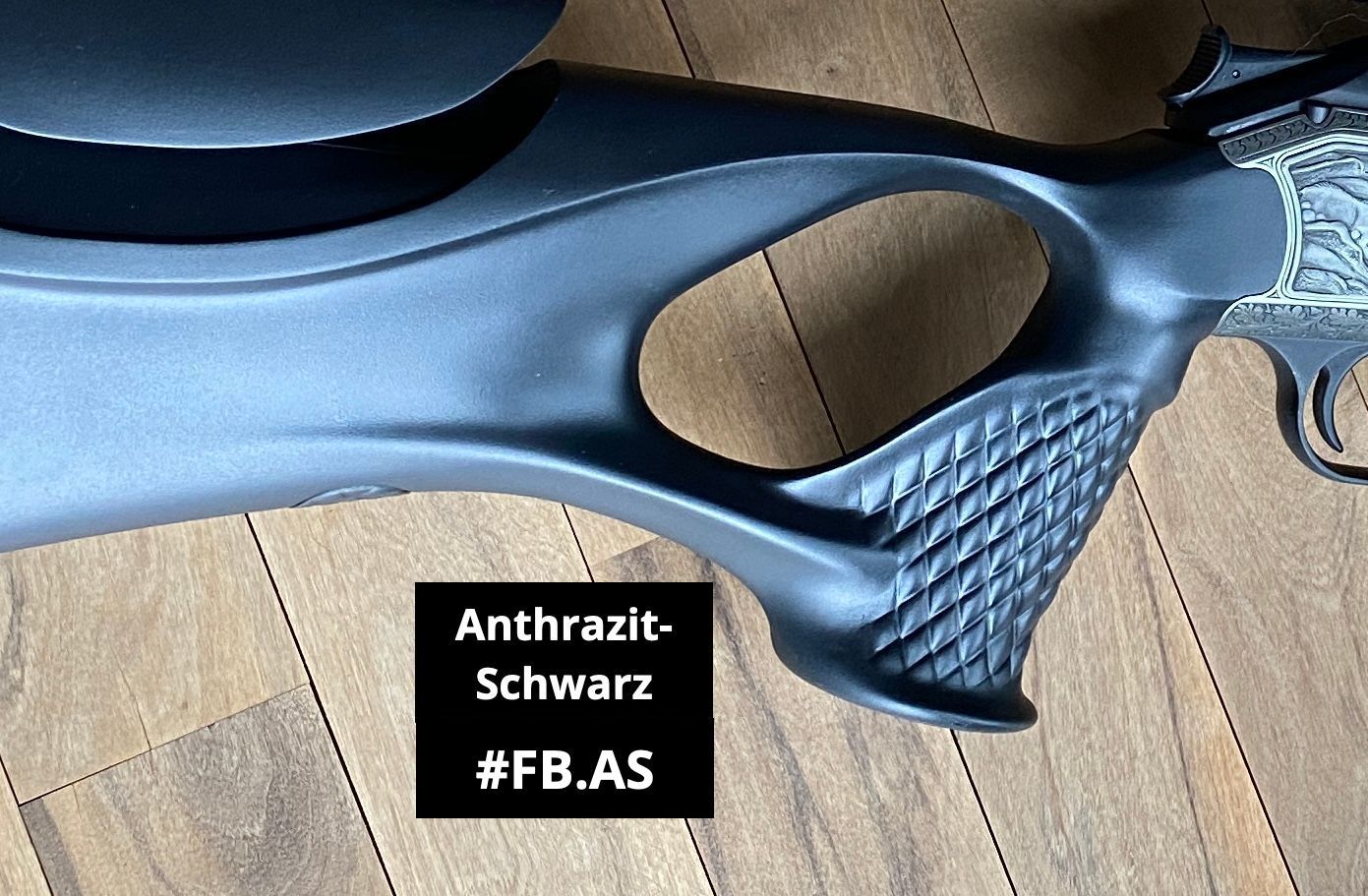

• Anthrazit-Schwarz

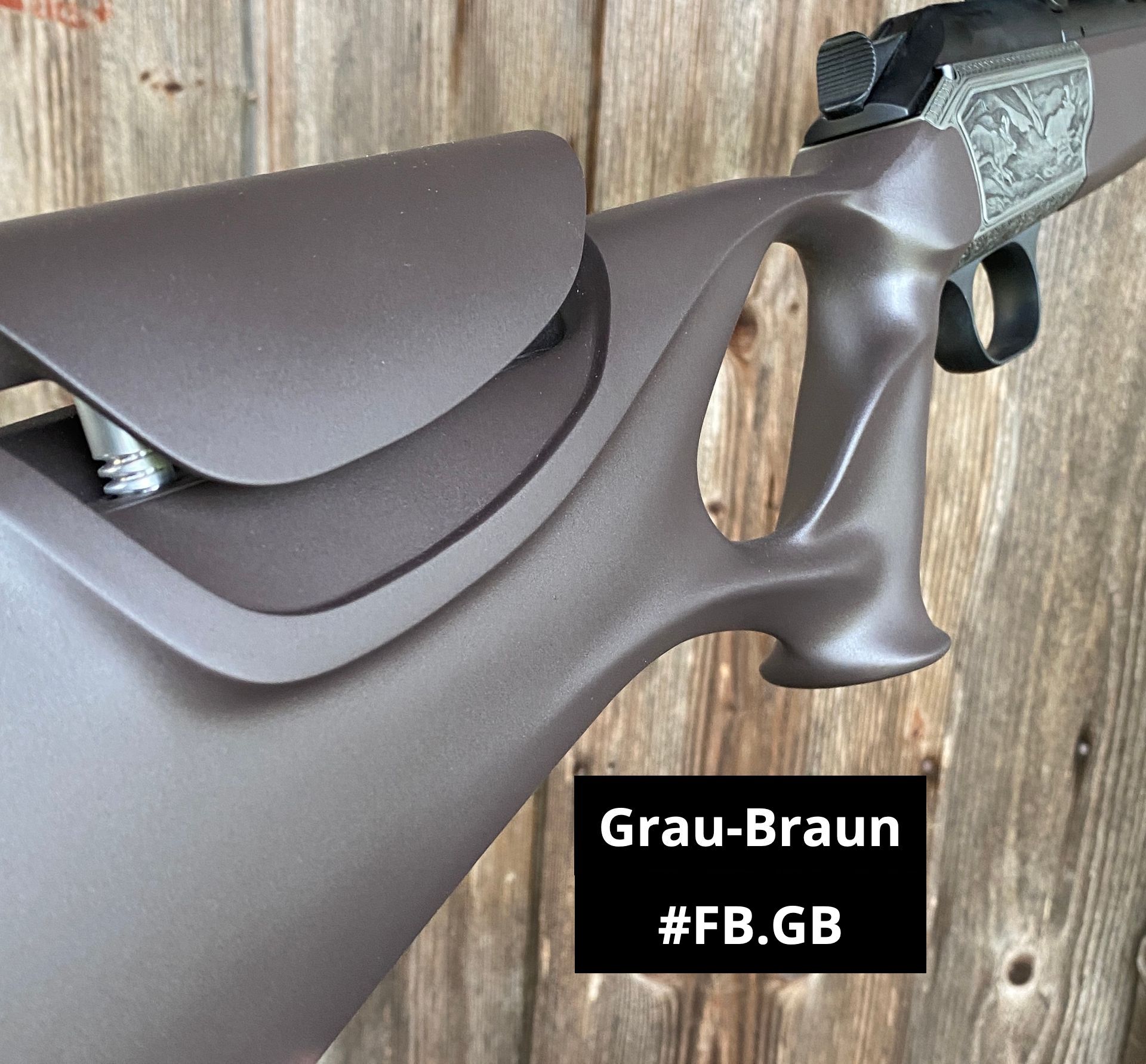

• Grau-Braun

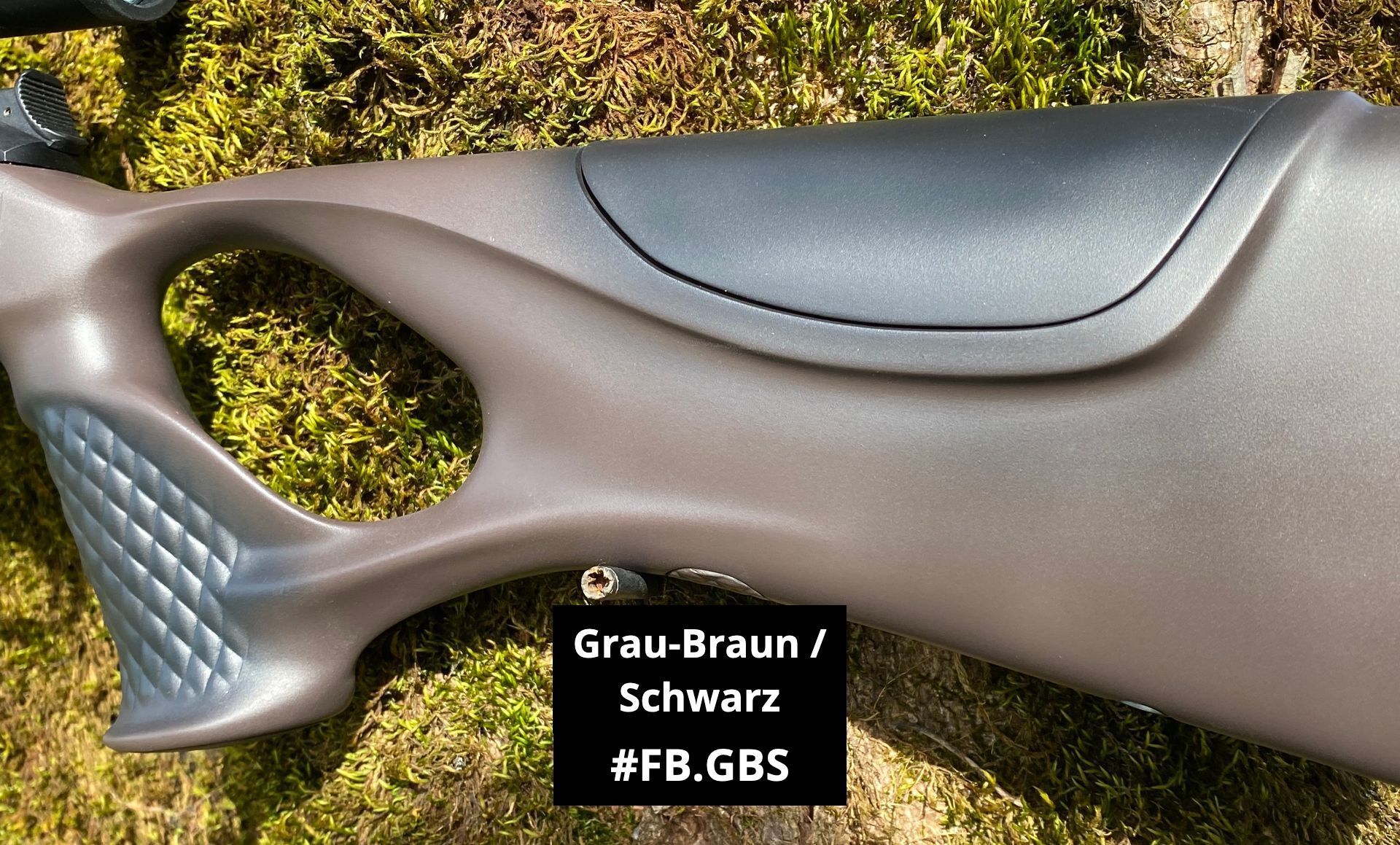

• Grau-Braun / Schwarz im Griffbereich und Schaftbacke (+100€)

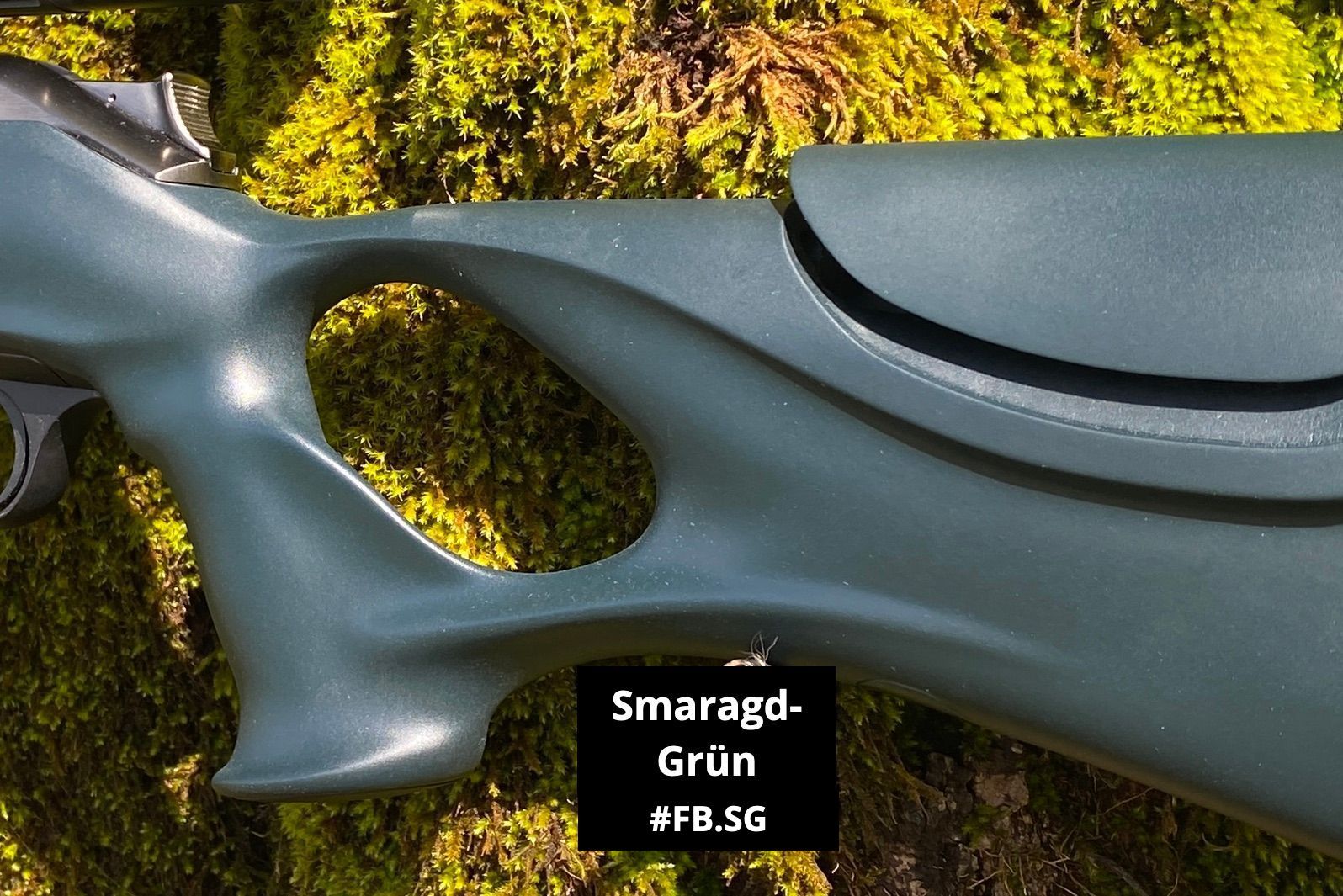

• Smaragdgrün
• Smaragdgrün / Schwarz im Griffbereich und Schaftbacke (+100€)
• Bordeauxrot
• Bordeauxrot / Schwarz im Griffbereich und Schaftbacke (+100€)

(Sonderfarben auf Anfrage)

Farben-Galerie

zum öffnen der Galerie bitte auf ein Bild klicken:

9. Pistolengriff-Deckel:

• Jeder Gewehrschaft wird kostenlos mit dem asdm-Logo und den persöhnlichen Initialen des Kunden ausgeliefert.
• Dies verleiht ihrem Jagdgewehr eine individuelle, persönliche Note.

10. Klang:

• Die asdm-Schäftung klingt nicht hohl wie es üblicherweise bei Kunststoff- oder Carbonschäftungen der Fall ist, denn er ist nicht hohl!
• Sondern dumpf und wertig wie ein Holzschaft. Erreicht wird dies durch eine speziellen strukturellen Aufbau, sowie durch den Verzicht auf unnötige Hohlräume im Schaftinneren.
• Aber, vergleichen Sie den Klang selbst: im anschliessenden Video haben wir einen akustischen Vergleich dargestellt! In der Reihenfolge:
• Holzschaft
• asdm-Schaft
• Kunststoffschaft.

Ton einschalten!

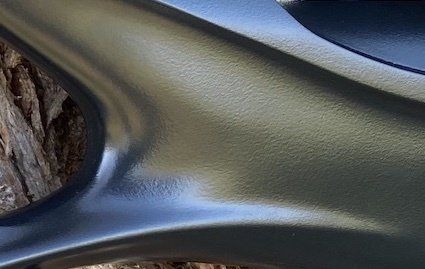

11. Oberfläche:

• Die Oberfläche ist mit einer sehr robusten und griffigen Oberflächenstruktur versehen, welche sich zugleich samtig-weich anfühlt, obwohl es keine Softtouch-Beschichtung ist. Die eigens für unser Produkt neu entwickelte 2K-Beschichtung wird in matter Ausführung verarbeitet.

• Die asdm-Schäfte sind äußerst pflegeleicht sowie kratzfest, und können mit einem mit Wasser befeuchteten, weichen Tuch gereinigt werden.

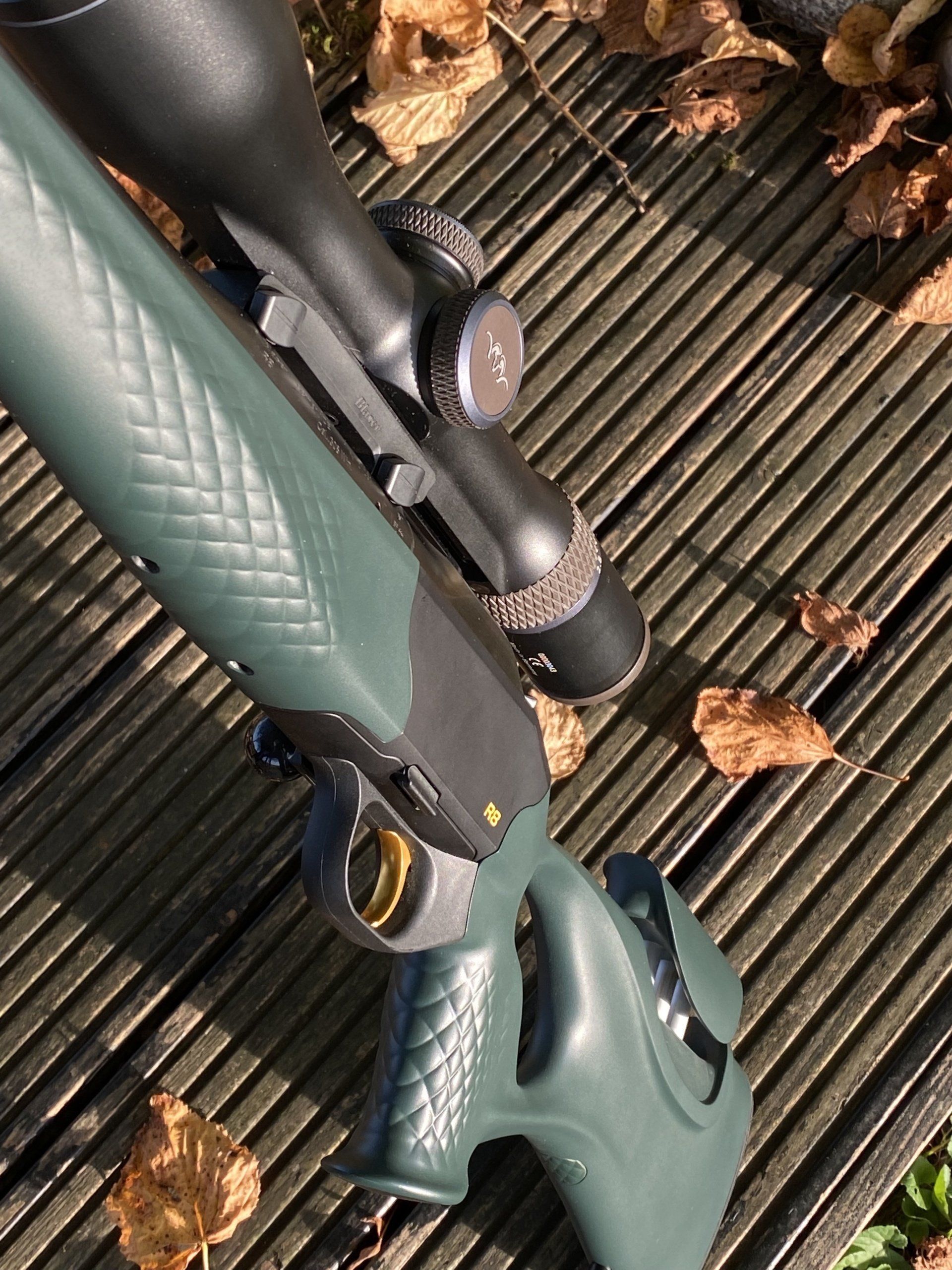

 Zusatzoption Chestergrip + 300€

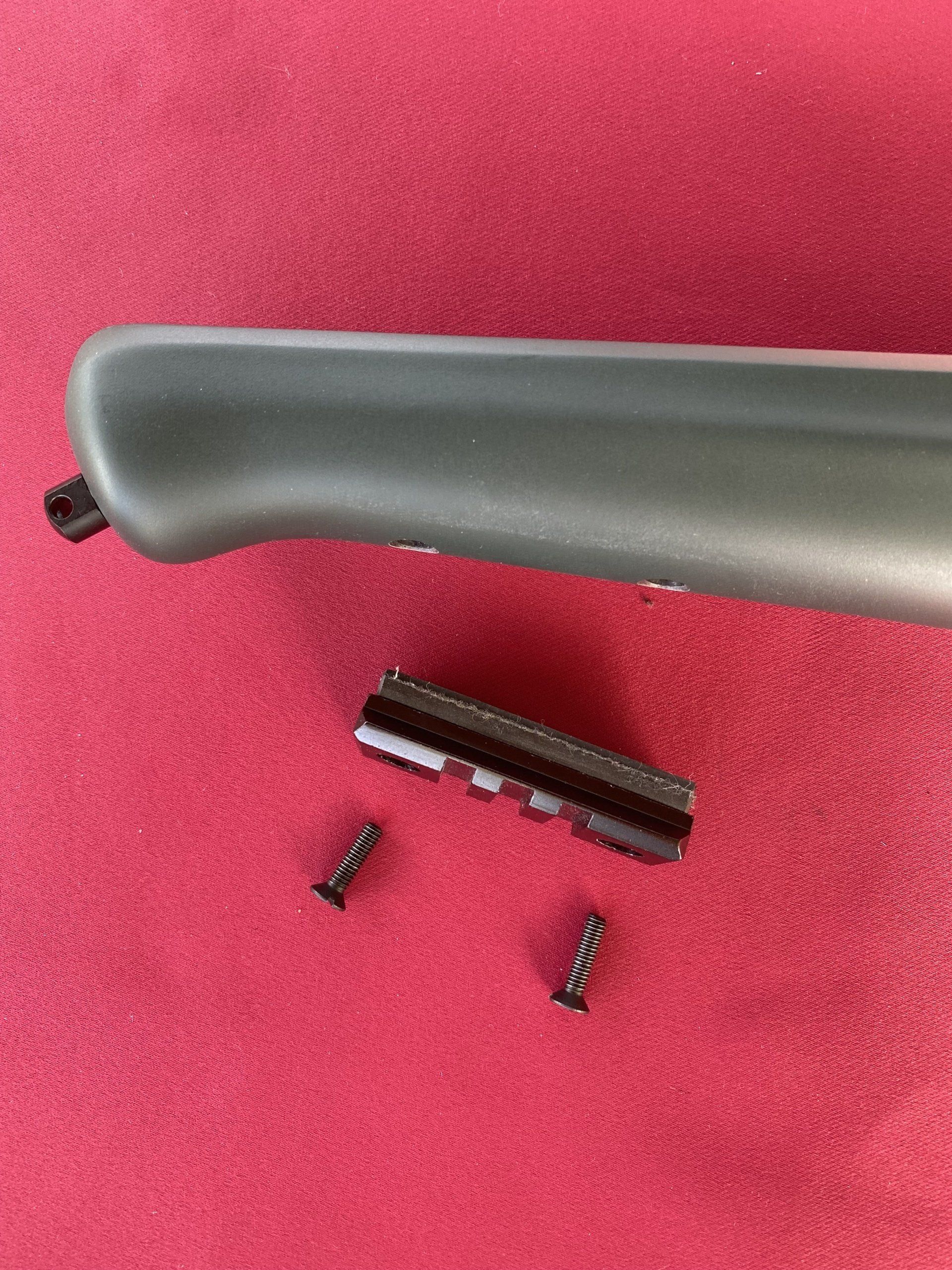

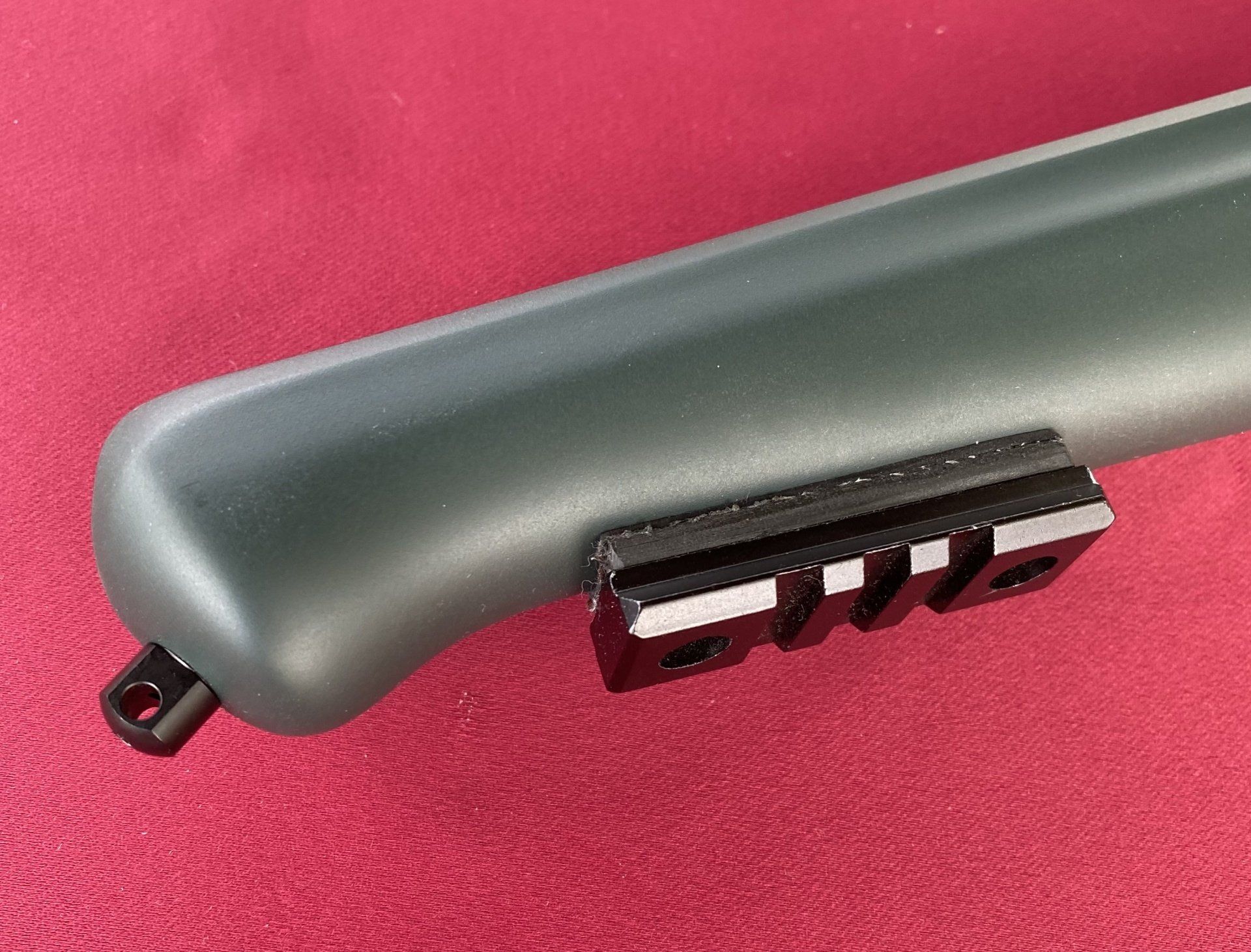

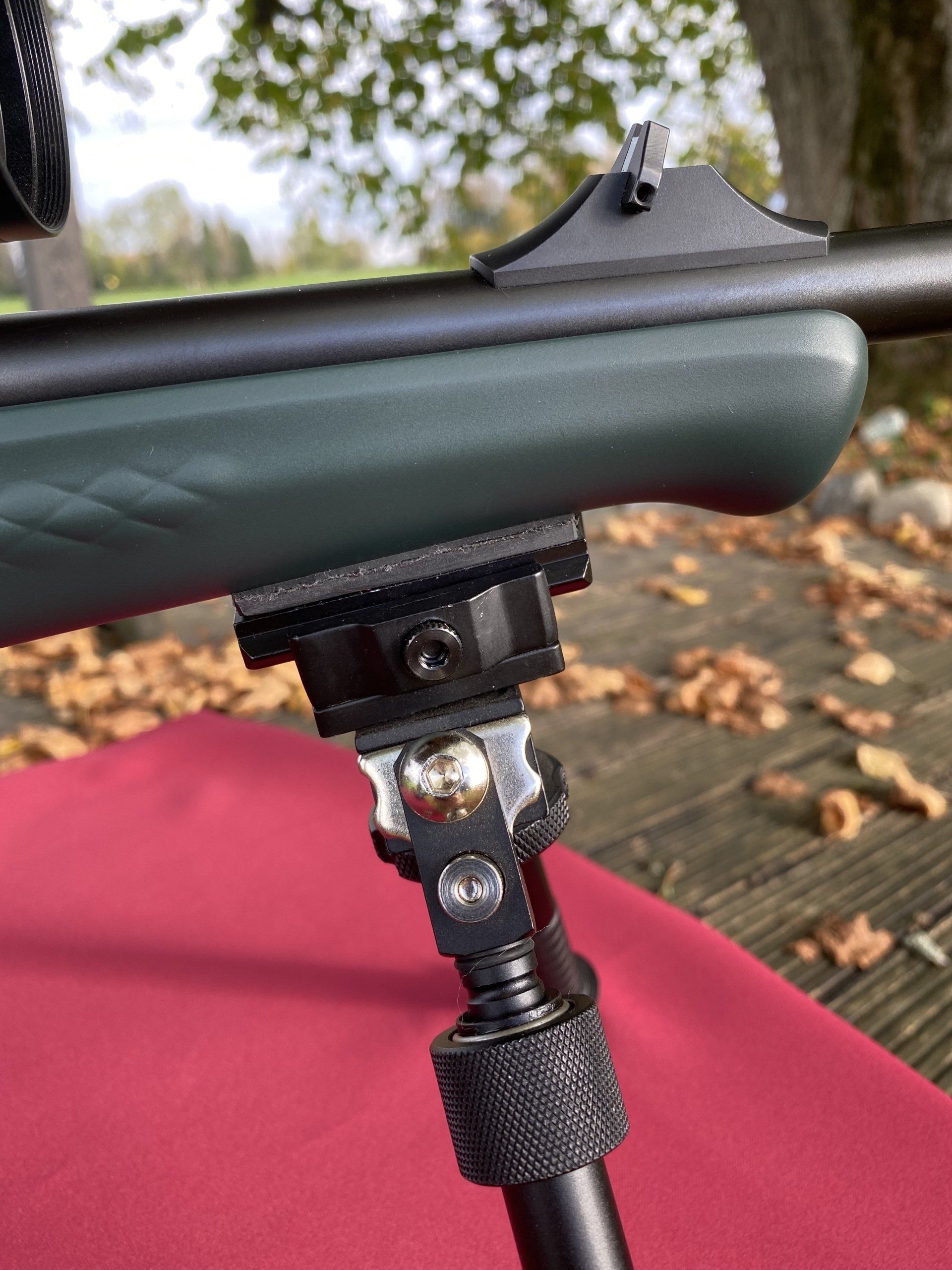

• Als Zusatzoption kann eine Picadinny-Schiene gewählt werden.
• Die Pic.-Schiene ist 57mm lang und wird mit einem eigens im Profil angepassten Adapter an den Vorderschaft stabil und sicher angeschraubt und kann jederzeit wieder abgenommen werde.

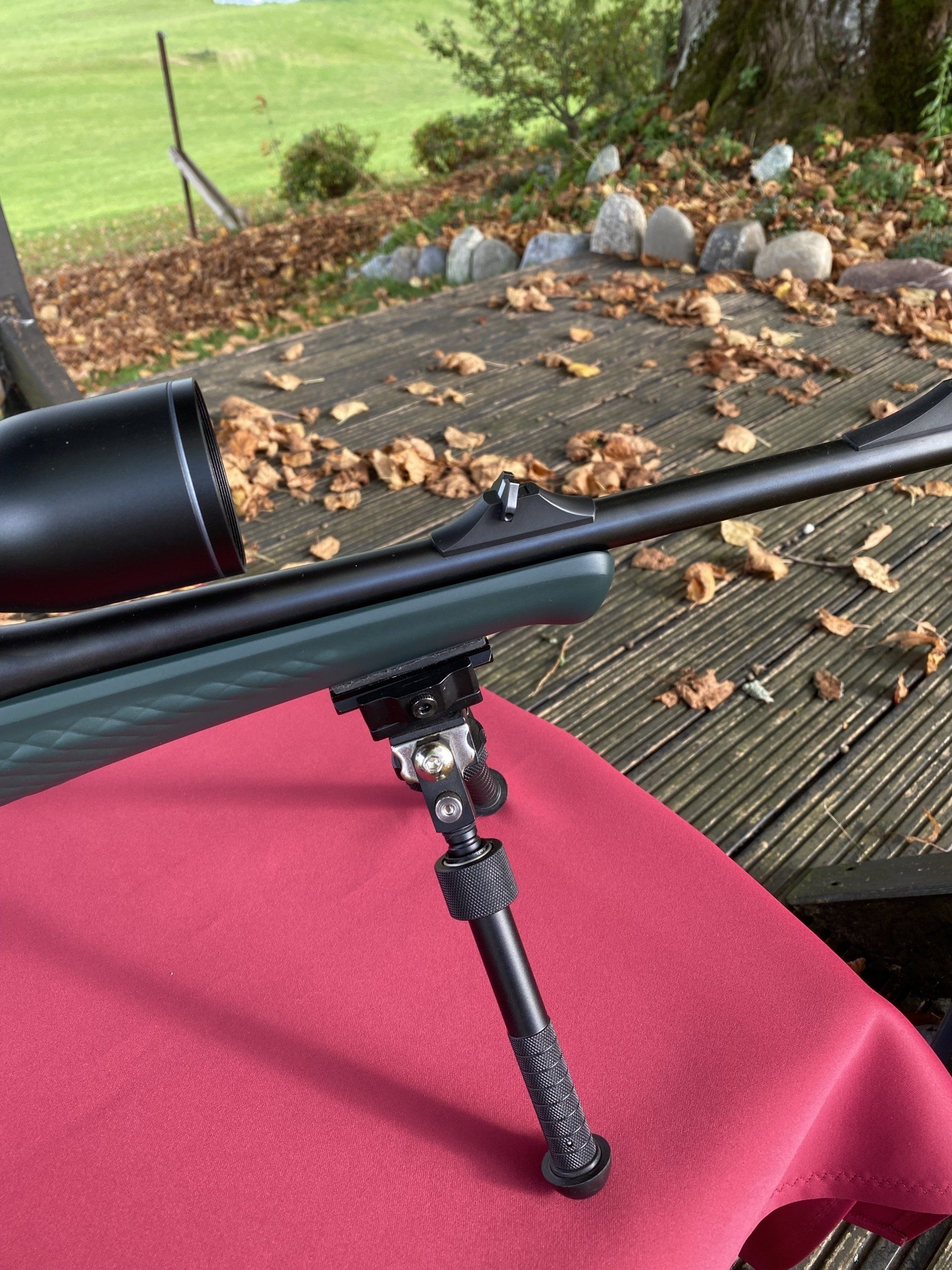

• Sie bietet die Möglichkeit z.B. der Montage eines Zweibein.

Zusatzoption Picatinny  + 75€

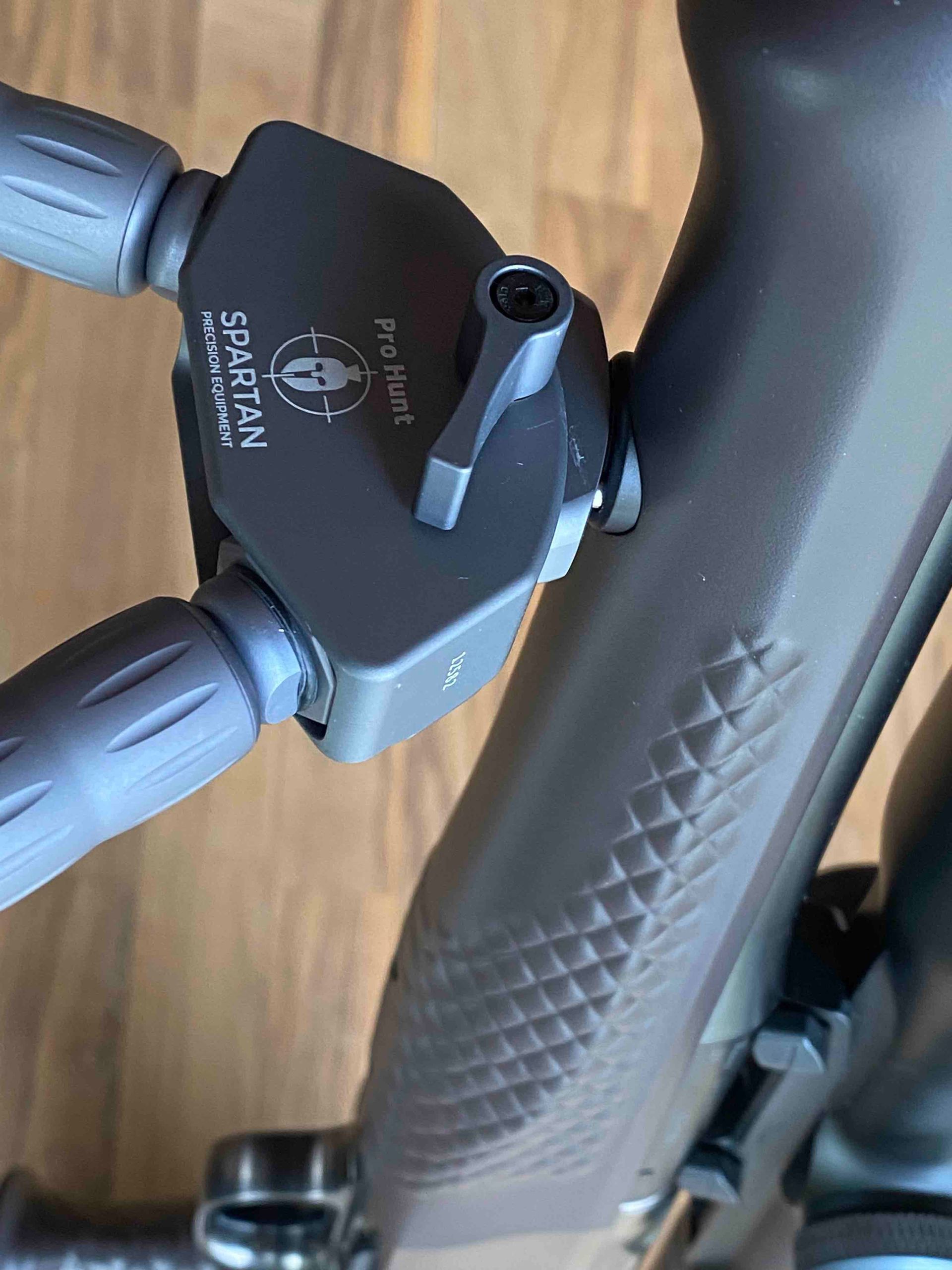

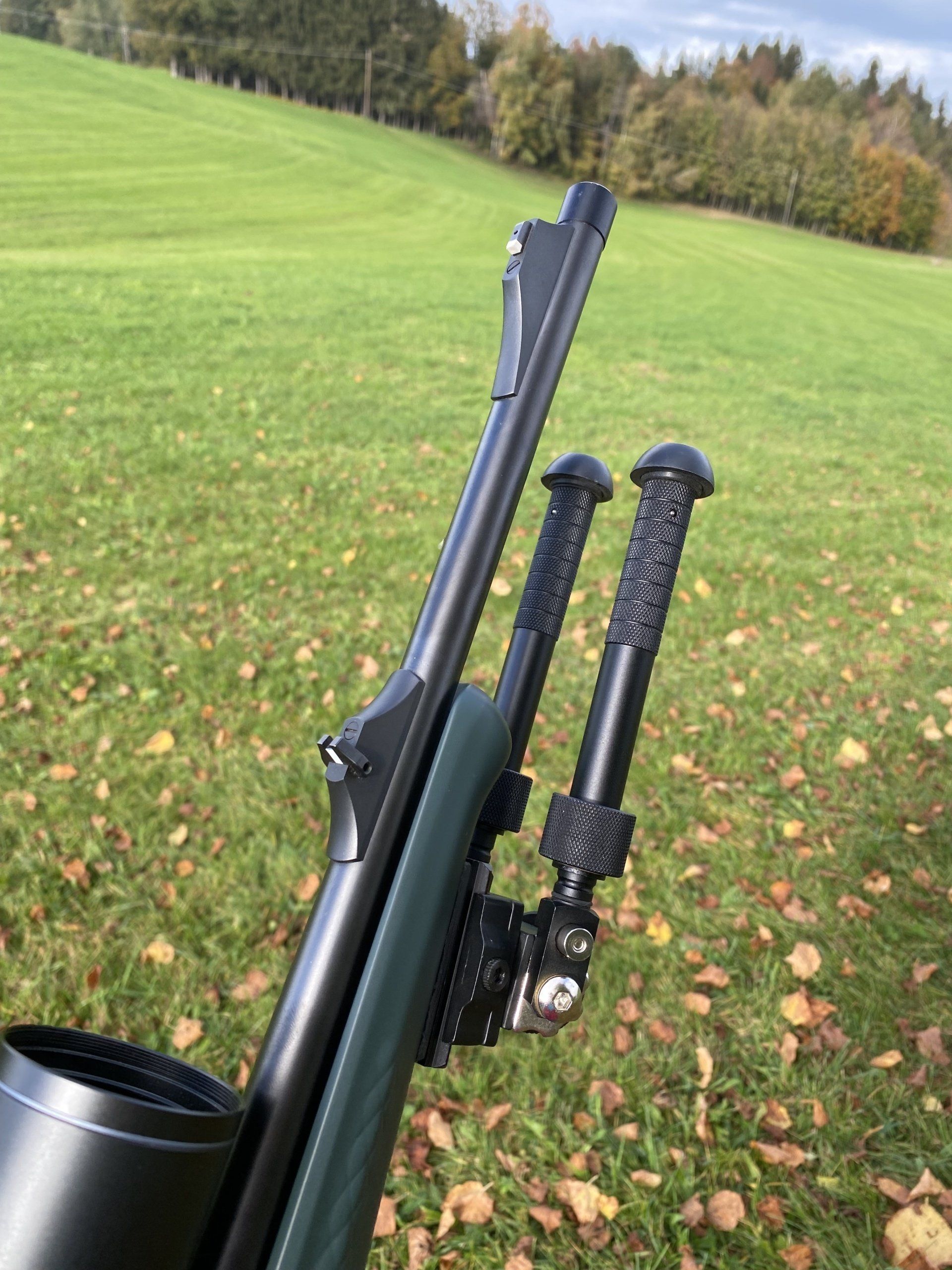

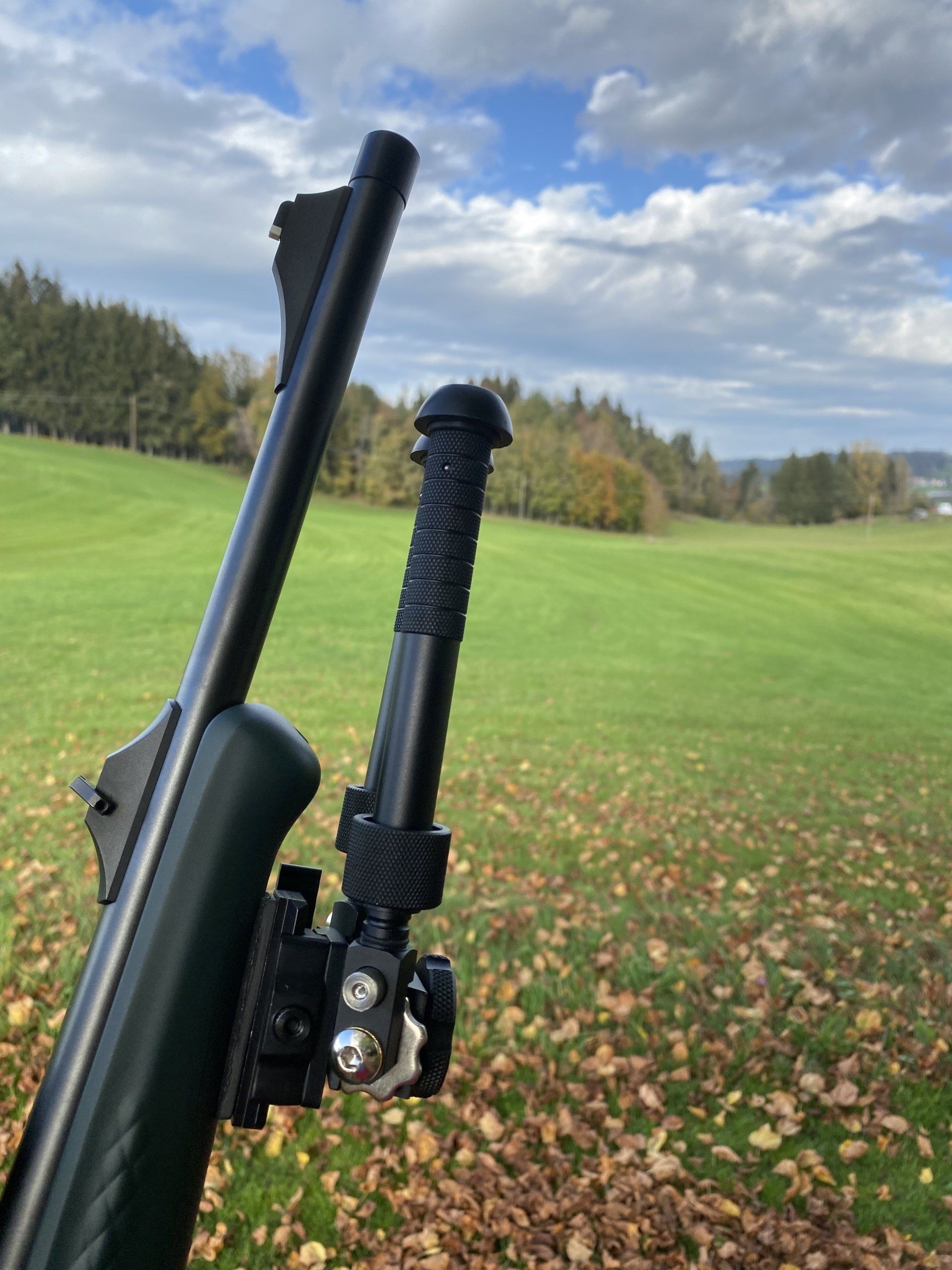

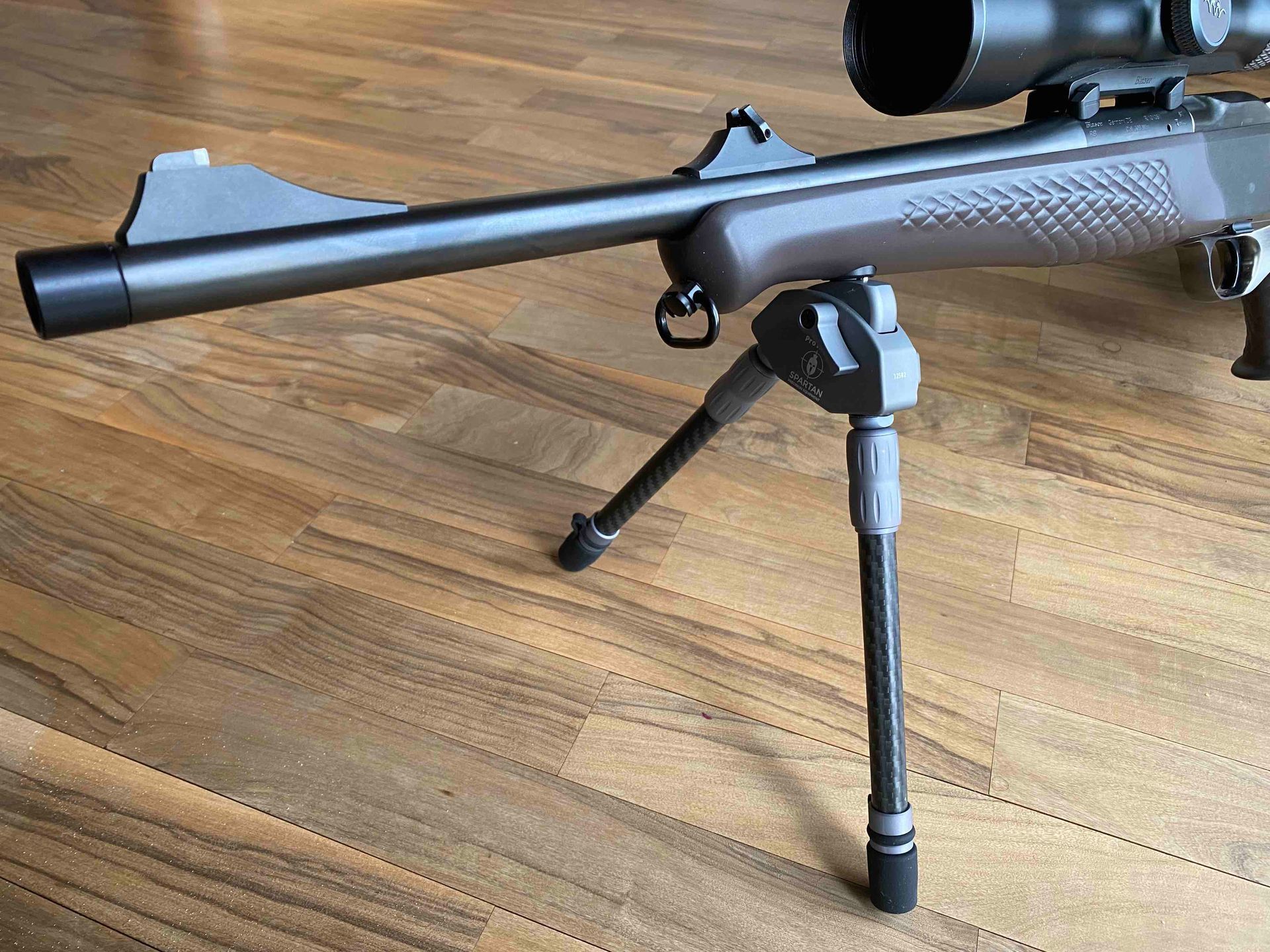

14. Buchse für Bipod-Zweibein Blaser / Spartan:

•   Eine weitere Option ist eine integrierte Buchse für ein Bipod-Einsteck-Zweibein

          von Blaser oder Spartan.

Zusatzoption Zweibein-Buchse + 85€

16. Umbau einteiliges Schaftsystem R93 & R8 Mono:

• Den Umbau kann der Kunde nicht selbst vornehmen!
• Es ist notwendig, dass Sie uns das Systemgehäuse (evtl. mit Schaft) Ihrer Waffe zu uns senden, da wir das Systemgehäuse bei uns im Haus in den Schaft einpassen müssen, um Toleranzschwankungen seitens des Herstellers des Systemgehäuses auszugleichen und somit eine perfekte Schußleistung erzielen können!
• Den Transfer des Systemgehäuses stimmen wir gemeinsam noch bevor Sie einen Mono-Schaft bei uns bestellen, ab!
• Bitte nehmen Sie Kontakt mit uns auf!

17. Lieferumfang:

• Sie erhalten von uns:
• Vorderschaft, mit Riemenbügelanker von Fa. Halder Push & Go
• Hinterschaft, mit Riemenbügelanker von Fa. Halder Push & Go

oder

• Kompletter einteiliger Schaft, für das Mono-System, mit Riemenbügelanker von Fa. Halder Push & Go
• Schaftkappe
• Pistolengriffkappe
• Systemadapter, wird nur für die Modelle R93 sowie R8 Standard benötigt.
• Steckschlüssel, zur Montage
• Montageanleitung (mit Demontageanleitung der alten Schaftgarnitur)

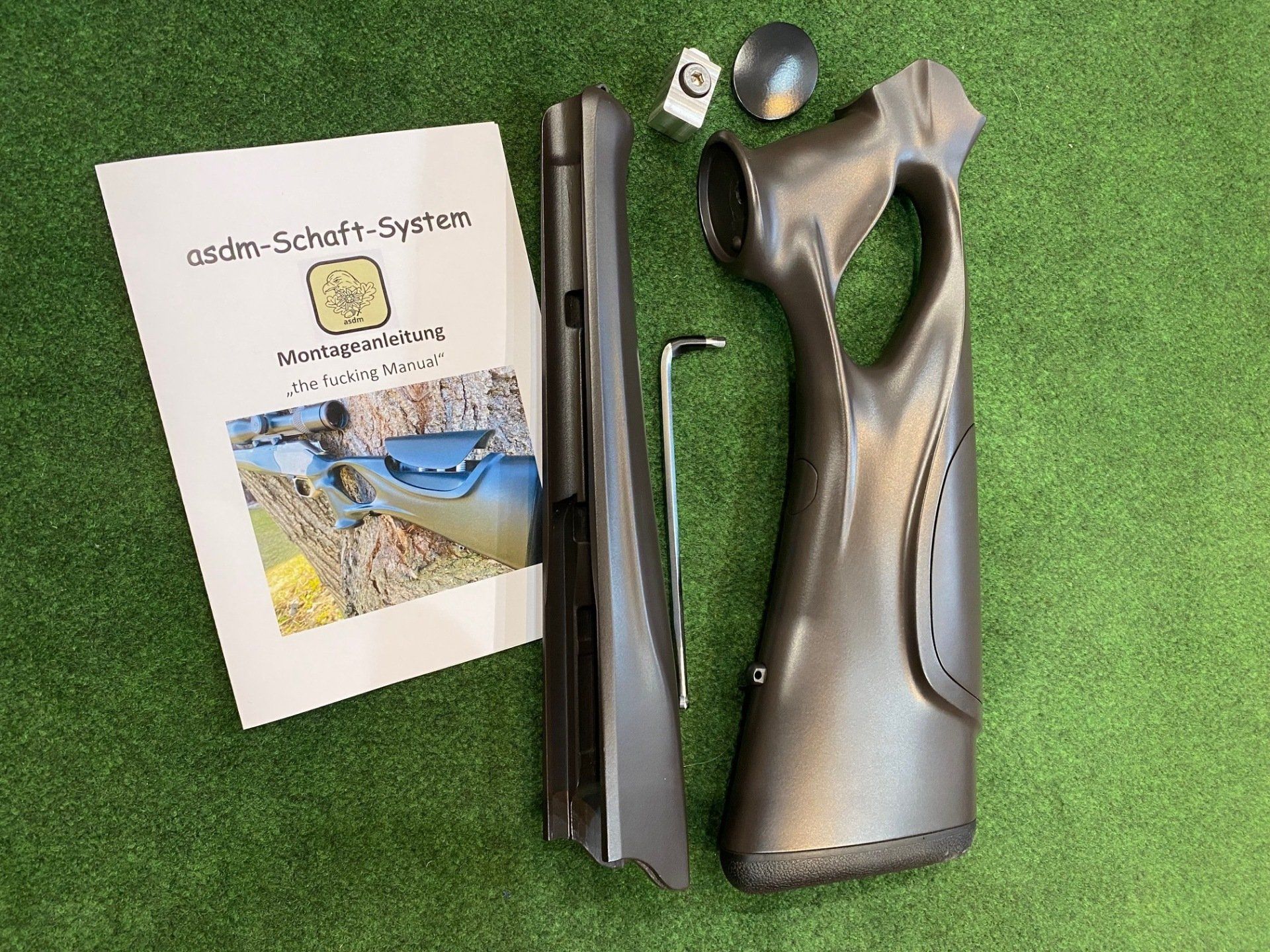

Lieferumfang (z.B. R8 Duo)

18. Service:

• Sollte es versehentlich zu Beschädigungen kommen, z.B. Kratzer durch Kollision mit harten Gegenständen wie Steine, Felsen oder metallischen Gegenstände wie Schrauben oder Nägel z.B. am Ansitz, kann im Gegensatz zu einem Holzschaft oder handelsüblichen Kunststoffschaft, ohne viel Aufwand eine vollständige Reparatur ohne bleibende Sicht und Formschäden erfolgen!
• Im Bedarfsfall kontaktieren Sie uns, wir helfen Ihnen gerne weiter!
